ferrari f12 berlinetta (rhd) albero motore - bielle e pistoni diagramma delle parti

0002 - Albero motore - Bielle e pistoni

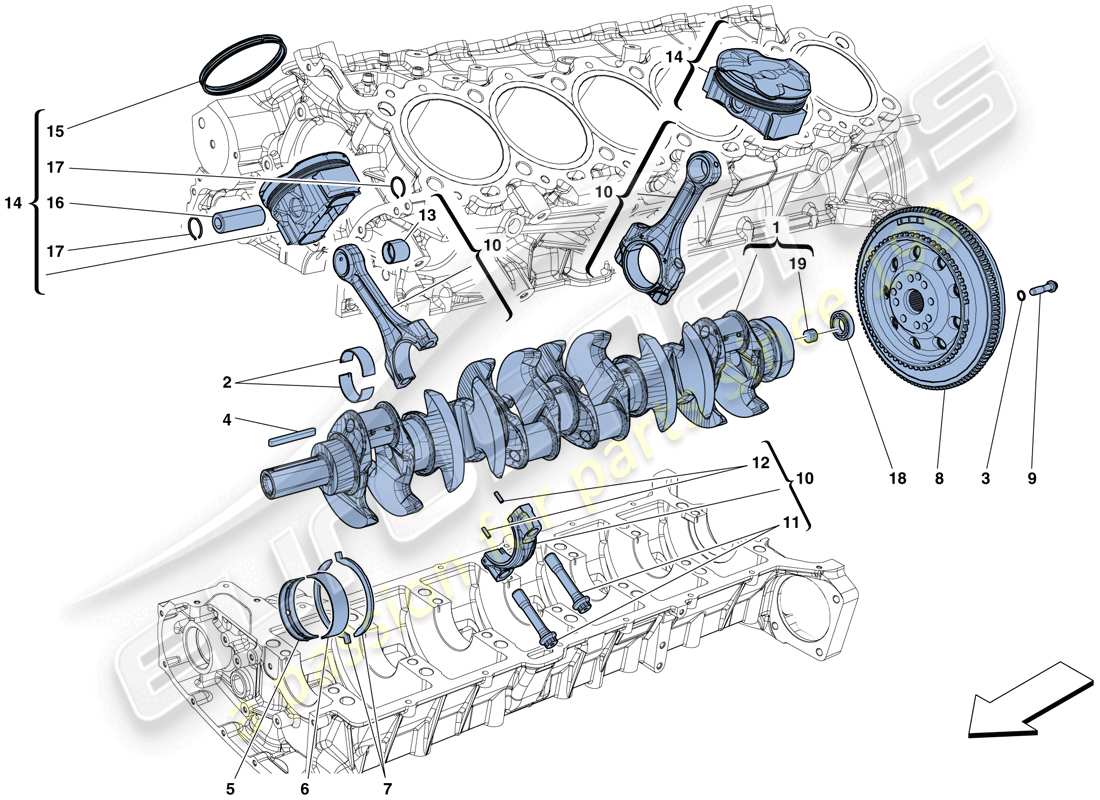

Ferrari F12 Berlinetta (RHD) CRANKSHAFT - CONNECTING RODS AND PISTONS Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 001
MPN: 289787
Albero a gomiti
-Non più fornito- -Sostituito da 306666-
da £2.539,23
da £2.539,23
# 001
MPN: 306666
Albero a gomiti
da £2.362,70
da £2.362,70
# 002
MPN: 244416
SEMICUSCINETTO DI BIELLA
-Rosso- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £13,28
da £13,28
# 002
MPN: 244416
SEMICUSCINETTO DI BIELLA
-Rosso- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £13,28
da £13,28
# 002
MPN: 244417
SEMICUSCINETTO DI BIELLA
-Blu- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £13,28
da £13,28
# 002
MPN: 244417
SEMICUSCINETTO DI BIELLA
-Blu- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £13,28
da £13,28
# 002
MPN: 244418
SEMICUSCINETTO DI BIELLA
-Nero- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
Superamento
Superamento
# 002
MPN: 244418
SEMICUSCINETTO DI BIELLA
-Nero- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
Superamento
Superamento
# 002
MPN: 261718
SEMICUSCINETTO DI BIELLA
-Rosso- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £9,87
da £9,87
# 002
MPN: 261718
SEMICUSCINETTO DI BIELLA
-Rosso- -Non per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £9,87
da £9,87
# 002
MPN: 261719
SEMICUSCINETTO DI BIELLA
-Blu- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £9,87
da £9,87
# 002
MPN: 261719
SEMICUSCINETTO DI BIELLA
-Blu- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £9,87
da £9,87
# 002
MPN: 261720
SEMICUSCINETTO DI BIELLA
-Nero- -Vale per EU GS, UK- -Vale fino al motore n. 274921- -Non più fornito-
da £9,87
da £9,87
Questa parte sostituisce il numero di parte 244418
# 002
MPN: 261720
SEMICUSCINETTO DI BIELLA
-Nero- -Non per USA, CDN, USA LIGHT- -Vale dal motore n° 274922- -Non più fornito-
da £9,87
da £9,87
Questa parte sostituisce il numero di parte 244418
# 002
MPN: 262987
SEMICUSCINETTO DI BIELLA
-Rosa- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 189848-
da £9,52
da £9,52
# 003
MPN: 282966
GUARNIZIONE
da £2,49
da £2,49
# 004
MPN: 190981
Chiave
da £0,67
da £0,67
# 005
MPN: 195307
SEMICUSCINETTO SUPERIORE
-Blu- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286832-
da £31,54
da £31,54
# 005
MPN: 195308
SEMICUSCINETTO SUPERIORE
-Giallo- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286833-
da £14,90
da £14,90
# 005
MPN: 198910
SEMICUSCINETTO SUPERIORE
-Verde- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286834-
da £14,90
da £14,90
# 005
MPN: 271028
SEMICUSCINETTO SUPERIORE
-Blu- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £17,60
da £17,60
# 005
MPN: 271028
SEMICUSCINETTO SUPERIORE
-Blu- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £17,60
da £17,60
# 005
MPN: 271029
SEMICUSCINETTO SUPERIORE
-Giallo- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £19,99
da £19,99
# 005
MPN: 271029
SEMICUSCINETTO SUPERIORE
-Giallo- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £19,99
da £19,99
# 005
MPN: 271030
SEMICUSCINETTO SUPERIORE
-Verde- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £19,22
da £19,22
# 005
MPN: 271030
SEMICUSCINETTO SUPERIORE
-Verde- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £19,22
da £19,22
# 005
MPN: 286832
SEMICUSCINETTO SUPERIORE
-Blu- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £10,74
da £10,74
# 005
MPN: 286832
SEMICUSCINETTO SUPERIORE
-Blu- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £10,74
da £10,74
# 005
MPN: 286833
SEMICUSCINETTO SUPERIORE
-Giallo- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £9,44
da £9,44
# 005
MPN: 286833
SEMICUSCINETTO SUPERIORE
-Giallo- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £9,44
da £9,44
# 005
MPN: 286834
SEMICUSCINETTO SUPERIORE
-Verde- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £11,99
da £11,99
# 005
MPN: 286834
SEMICUSCINETTO SUPERIORE
-Verde- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £11,99
da £11,99
# 006
MPN: 200194
SEMICUSCINETTO INFERIORE
-Blu- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286836-
da £17,25
da £17,25
# 006
MPN: 200195
SEMICUSCINETTO INFERIORE
-Giallo- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286837-
da £12,66
da £12,66
# 006
MPN: 200196
SEMICUSCINETTO INFERIORE
-Verde- -Non per EU GS, UK- -Non più fornito- -Sostituito da 286838-
da £13,85
da £13,85
# 006
MPN: 271023
SEMICUSCINETTO INFERIORE
-Blu- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £17,53
da £17,53
# 006
MPN: 271023
SEMICUSCINETTO INFERIORE
-Blu- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £17,53
da £17,53
# 006
MPN: 271024
SEMICUSCINETTO INFERIORE
-Giallo- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £19,88
da £19,88
# 006
MPN: 271024
SEMICUSCINETTO INFERIORE
-Giallo- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £19,88
da £19,88
# 006
MPN: 271025
SEMICUSCINETTO INFERIORE
-Verde- -Vale per EU GS, UK- -Vale fino al motore n. 274921-
da £19,12
da £19,12
# 006
MPN: 271025
SEMICUSCINETTO INFERIORE
-Verde- -Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £19,12
da £19,12
# 006
MPN: 286836
SEMICUSCINETTO INFERIORE
-Blu- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £9,85
da £9,85
# 006
MPN: 286836
SEMICUSCINETTO INFERIORE
-Blu- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £9,85
da £9,85
# 006
MPN: 286837
SEMICUSCINETTO INFERIORE
-Giallo- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £10,28
da £10,28
# 006
MPN: 286837
SEMICUSCINETTO INFERIORE
-Giallo- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £10,28
da £10,28
# 006
MPN: 286838
SEMICUSCINETTO INFERIORE
-Verde- -Non per EU GS, UK- -Applicabile fino al motore n. 274921-
da £11,99
da £11,99
# 006
MPN: 286838
SEMICUSCINETTO INFERIORE
-Verde- -Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £11,99
da £11,99
# 007
MPN: 222874
SPESSORE CUSCINETTO ALBERO MOTORE
-Non per EU GS, Regno Unito- -Applicabile fino al motore n. 274921-
da £16,79
da £16,79
# 007
MPN: 222874
SPESSORE CUSCINETTO ALBERO MOTORE
-Vale per USA, CDN, USA LIGHT- -Vale dal motore n. 274922-
da £16,79
da £16,79
# 007
MPN: 261727
SPESSORE CUSCINETTO ALBERO MOTORE
-Applicabile per EU GS, UK- -Applicabile fino al motore n. 274921-
da £5,58
da £5,58
# 007
MPN: 261727
SPESSORE CUSCINETTO ALBERO MOTORE
-Non per USA, CDN, USA LIGHT- -Applicabile dal motore n. 274922-
da £5,58
da £5,58
# 008
MPN: 281741
VOLANO MOTORE
da £833,40
da £833,40
Questa parte sostituisce il numero di parte 259578 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 229907
VITE DI FISSAGGIO
-M10 X 1.25 X 41.5-
da £4,71
da £4,71
# 010
MPN: 267273
COMPL. BIELLA E TAPPO
da £378,44
da £378,44
# 011
MPN: 254806
VITE
da £16,58
da £16,58
# 012
MPN: 224608
PERNO DI ALLINEAMENTO
da £1,89
da £1,89
# 013
MPN: 234871
BOCCOLA
da £9,48
da £9,48
# 014
MPN: 279217
COMPL. PISTONE BANCO CILINDRO DX
-Vale fino al motore n° 341645- -Vale fino ad esaurimento-
Superamento
Superamento
# 014
MPN: 279218
COMPL. PISTONE BANCO CILINDRO SINISTRO
-Vale fino al motore n° 341645- -Vale fino ad esaurimento-
Superamento
Superamento
# 014
MPN: 307658
COMPL. PISTONE BANCO CILINDRO DX
-Applicabile fino al motore n. 341645- -Applicabile dopo l'esaurimento di 279217-
da £326,69
da £326,69
Questa parte sostituisce il numero di parte 279217
# 014
MPN: 307659
COMPL. PISTONE BANCO CILINDRO SINISTRO
-Applicabile fino al motore n. 341645- -Applicabile dopo l'esaurimento di 279218-
da £326,69
da £326,69
Questa parte sostituisce il numero di parte 279218
# 014
MPN: 336105
COMPL. PISTONE BANCO CILINDRO DX
-Applicabile dal motore n. 341646-
da £289,93
da £289,93
# 014
MPN: 336106
COMPL. PISTONE BANCO CILINDRO SINISTRO
-Applicabile dal motore n. 341646-
da £289,93
da £289,93
# 015
MPN: 287944
COMPL. SET DI SEGMENTI PISTONE
da £91,61
da £91,61
Questa parte sostituisce il numero di parte 338894
# 016
MPN: 255232
PERNO DEL PERNO
-Valido fino ad esaurimento-
da £42,47
da £42,47
# 017
MPN: 255234
FERMA L'ANELLO
-Valido fino ad esaurimento-
da £19,04
da £19,04
# 018
MPN: 103877
CUSCINETTO
da £18,43
da £18,43
Questa parte sostituisce il numero di parte 24940440
# 019
MPN: 176396
TAPPO FILETTATO
da £3,36
da £3,36
