ferrari f12 berlinetta (europe) sistema di frenaggio diagramma delle parti

0028 - Sistema di frenaggio

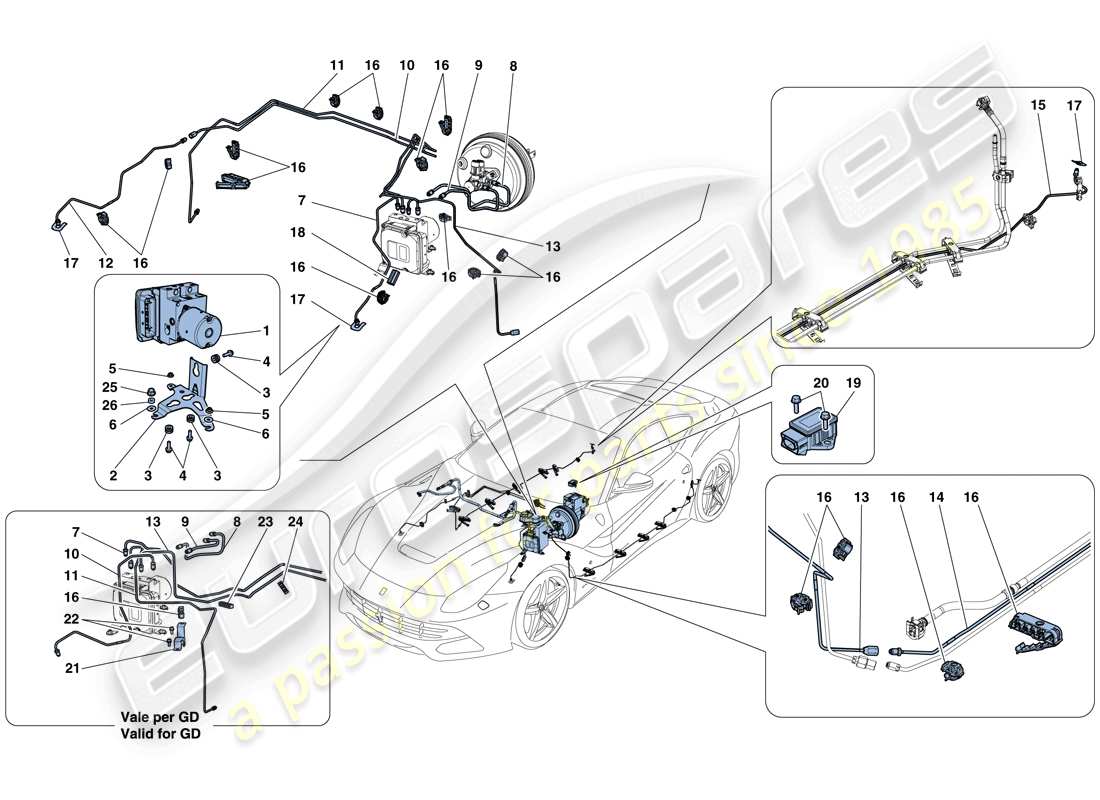

Ferrari F12 Berlinetta (Europe) BRAKE SYSTEM Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                      #
                      Numero di parte
                      Descrizione
                      Prezzo
                      # 001
                      MPN: 289525
                      unità idraulica
                      da £1.657,73
                      da £1.657,73
                      # 002
                      MPN: 266675
                      STAFFA DI MONTAGGIO ECU
                      -Non per GD-
                      da £34,16
                      da £34,16
                      # 002
                      MPN: 287877
                      STAFFA DI MONTAGGIO ECU
                      -Vale per GD-
                      da £94,88
                      da £94,88
                      # 003
                      MPN: 232869
                      TAPPO
                      da £21,55
                      da £21,55
                      # 004
                      MPN: 16287224
                      VITE
                      -M8 X 25-
                      da £0,52
                      da £0,52
                      Questa parte sostituisce il numero di parte 16287221
                      # 005
                      MPN: 14039614
                      NOCE
                      da £0,53
                      da £0,53
                      # 006
                      MPN: 12647724
                      Rondella
                      da £0,54
                      da £0,54
                      # 007
                      MPN: 267734
                      TUBO DA GRUPPO A RUOTA ANTERIORE SX
                      -Non per GD-
                      da £25,98
                      da £25,98
                      # 007
                      MPN: 287782
                      TUBO DA GRUPPO A RUOTA ANTERIORE SX
                      -Vale per GD-
                      da £53,79
                      da £53,79
                      # 008
                      MPN: 267735
                      TUBO DALLA BOMBOLA FONDAMENTALE ALL'INGRESSO PRIMARIO DELL'UNITÀ
                      -Non per GD-
                      da £30,80
                      da £30,80
                      # 008
                      MPN: 287780
                      TUBO DALLA BOMBOLA FONDAMENTALE ALL'INGRESSO PRIMARIO DELL'UNITÀ
                      -Vale per GD-
                      da £16,38
                      da £16,38
                      # 009
                      MPN: 275077
                      TUBO DALLA CILINDRO MAESTRO ALL'INGRESSO SECONDARIO DELL'UNITÀ
                      -Non per GD-
                      da £30,36
                      da £30,36
                      # 009
                      MPN: 287781
                      TUBO DALLA CILINDRO MAESTRO ALL'INGRESSO SECONDARIO DELL'UNITÀ
                      -Vale per GD-
                      da £15,30
                      da £15,30
                      # 010
                      MPN: 284625
                      TUBO DA GRUPPO A SEZIONATORE RUOTA ANTERIORE DX
                      -Non per GD-
                      da £51,16
                      da £51,16
                      # 010
                      MPN: 287785
                      TUBO DA GRUPPO A SEZIONATORE RUOTA ANTERIORE DX
                      -Vale per GD-
                      da £29,99
                      da £29,99
                      # 011
                      MPN: 284626
                      TUBO DA GRUPPO A SEZIONATORE RUOTA POSTERIORE SX
                      -Non per GD-
                      da £53,50
                      da £53,50
                      # 011
                      MPN: 287783
                      TUBO DA GRUPPO A SEZIONATORE RUOTA POSTERIORE SX
                      -Vale per GD-
                      da £36,57
                      da £36,57
                      # 012
                      MPN: 275449
                      TUBO DA SEZIONATORE A RUOTA ANTERIORE DX
                      -Non per GD-
                      da £22,48
                      da £22,48
                      # 012
                      MPN: 287846
                      TUBO DA SEZIONATORE A RUOTA ANTERIORE DX
                      -Vale per GD-
                      da £29,12
                      da £29,12
                      # 013
                      MPN: 284623
                      TUBO DA GRUPPO A SEZIONATORE RUOTA POSTERIORE SX
                      -Non per GD-
                      da £27,74
                      da £27,74
                      # 013
                      MPN: 287784
                      TUBO DA GRUPPO A SEZIONATORE RUOTA POSTERIORE SX
                      -Vale per GD-
                      da £56,70
                      da £56,70
                      # 014
                      MPN: 284624
                      TUBO DA SEZIONATORE A RUOTA POSTERIORE SX
                      da £37,96
                      da £37,96
                      # 015
                      MPN: 284627
                      TUBO DA SEZIONATORE A RUOTA POSTERIORE DX
                      da £37,45
                      da £37,45
                      # 016
                      MPN: 234284
                      CLIP
                      -1 compartimento-
                      da £0,53
                      da £0,53
                      # 016
                      MPN: 234285
                      CLIP
                      -2 scomparti-
                      da £0,51
                      da £0,51
                      # 016
                      MPN: 234286
                      CLIP
                      -4 scomparti-
                      da £0,91
                      da £0,91
                      # 016
                      MPN: 241118
                      CLIP
                      -5 scomparti-
                      da £0,71
                      da £0,71
                      # 016
                      MPN: 249782
                      CLIP
                      da £0,63
                      da £0,63
                      # 016
                      MPN: 284622
                      CLIP
                      -3 scomparti-
                      da £1,08
                      da £1,08
                      # 017
                      MPN: 116374
                      CLIP
                      da £1,16
                      da £1,16
                      # 018
                      MPN: 262737
                      FERMO IN GOMMA
                      da £3,56
                      da £3,56
                      # 019
                      MPN: 206070
                      SENSORE IMBARDATA
                      -Valido fino ad esaurimento-
                      da £78,75
                      da £78,75
                      # 019
                      MPN: 317783
                      SENSORE IMBARDATA
                      -Applicabile dopo l'esaurimento di 206070-
                      da £161,62
                      da £161,62
                      Questa parte sostituisce il codice articolo 206070 che abbiamo in magazzino
                      # 020
                      MPN: 16286124
                      VITE
                      -M6 X 20-
                      da £0,53
                      da £0,53
                      # 021
                      MPN: 296332
                      STAFFA DI MONTAGGIO TUBO FRENO
                      -Vale per GD-
                      da £28,10
                      da £28,10
                      # 022
                      MPN: 231616
                      VITE
                      -M6 X 14- -Applicabile per GD-
                      da £0,53
                      da £0,53
                      Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
                      # 023
                      MPN: 291251
                      CLIP
                      -Vale per GD-
                      da £0,54
                      da £0,54
                      # 024
                      MPN: 291250
                      CLIP
                      -Vale per GD-
                      da £0,54
                      da £0,54
                      # 025
                      MPN: 14054511
                      NOCE
                      da £0,77
                      da £0,77
                      Questa parte sostituisce il numero di parte 14054513
                      # 026
                      MPN: 13604015
                      SPESSO
                      da £0,54
                      da £0,54
