ferrari enzo f1 comando idraulico della frizione diagramma delle parti

022 - F1 comando idraulico della frizione

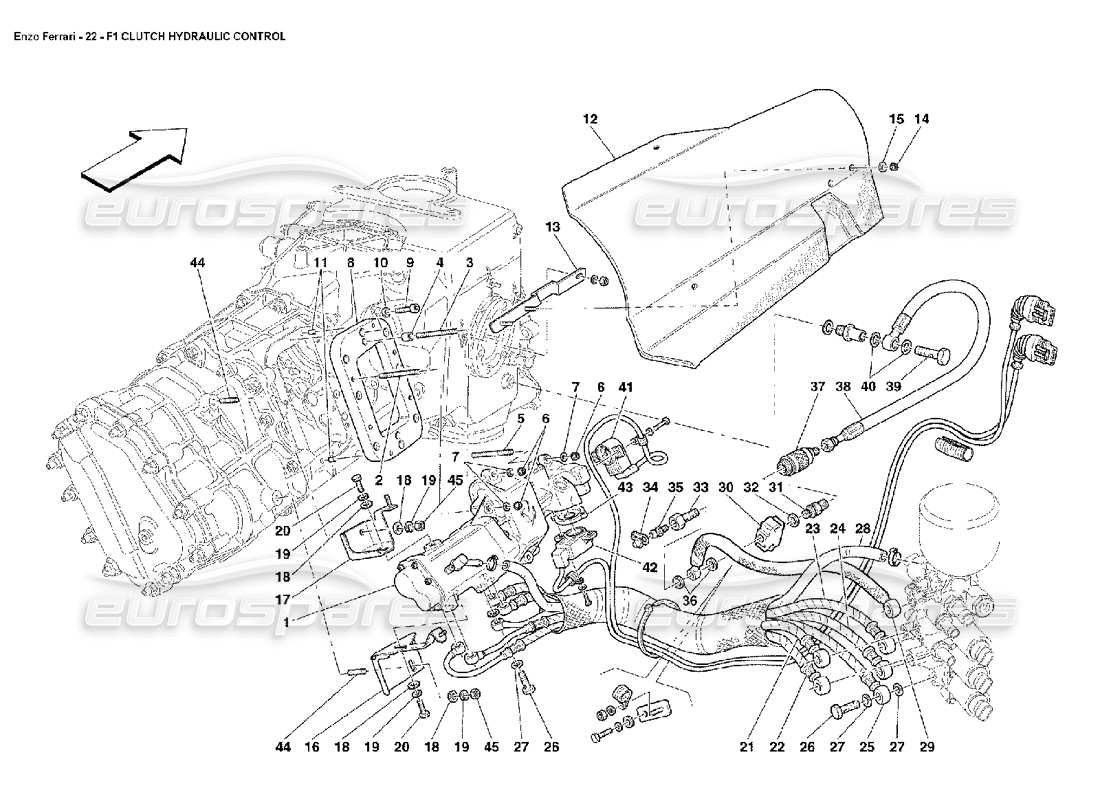

Ferrari Enzo F1 Clutch Hydraulic Control Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                    #
                                                                                    Numero di parte
                                                                                    Descrizione
                                                                                    Prezzo
                                                                                    # 000
                                                                                    MPN: 193477
                                                                                    F1 KIT COMPONENTI SISTEMA CAMBIO
                                                                                    da £15.431,69
                                                                                    da £15.431,69
                                                                                    # 001
                                                                                    MPN: 181160
                                                                                    ATTUATORE IDRAULICO COMPLETO
                                                                                    (supplemento da applicare)
                                                                                    da £7.599,17
                                                                                    da £7.599,17
                                                                                    Questa parte sostituisce il numero di parte 178755
                                                                                    # 002
                                                                                    MPN: 11501024
                                                                                    PERNO
                                                                                    da £1,08
                                                                                    da £1,08
                                                                                    Questa parte sostituisce il numero di parte 11501021
                                                                                    # 003
                                                                                    MPN: 11500724
                                                                                    PERNO
                                                                                    da £0,74
                                                                                    da £0,74
                                                                                    # 004
                                                                                    MPN: 103038
                                                                                    TASSELLO DI CENTRAGGIO
                                                                                    da £0,76
                                                                                    da £0,76
                                                                                    # 005
                                                                                    MPN: 11500624
                                                                                    PERNO
                                                                                    da £0,51
                                                                                    da £0,51
                                                                                    Questa parte sostituisce il codice articolo 11500621 che abbiamo in magazzino
                                                                                    # 006
                                                                                    MPN: 132877
                                                                                    NOCE
                                                                                    da £1,66
                                                                                    da £1,66
                                                                                    Questa parte sostituisce il numero di parte 67190100
                                                                                    # 007
                                                                                    MPN: 12604274
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    Questa parte sostituisce il numero di parte 12604271 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                    # 008
                                                                                    MPN: 189083
                                                                                    PIATTO
                                                                                    da £165,63
                                                                                    da £165,63
                                                                                    # 009
                                                                                    MPN: 14432224
                                                                                    VITE
                                                                                    da £0,48
                                                                                    da £0,48
                                                                                    Questa parte sostituisce il numero di parte 14432221
                                                                                    # 010
                                                                                    MPN: 12648221
                                                                                    Rondella
                                                                                    da £0,47
                                                                                    da £0,47
                                                                                    # 011
                                                                                    MPN: 125717
                                                                                    TASSELLO DI CENTRAGGIO
                                                                                    da £1,55
                                                                                    da £1,55
                                                                                    # 012
                                                                                    MPN: 196181
                                                                                    SCUDO PROTEZIONE ATTUATORE
                                                                                    da £191,18
                                                                                    da £191,18
                                                                                    # 013
                                                                                    MPN: 196222
                                                                                    STAFFA SUPPORTO SCUDO
                                                                                    da £64,84
                                                                                    da £64,84
                                                                                    # 014
                                                                                    MPN: 160472
                                                                                    NOCE
                                                                                    da £1,27
                                                                                    da £1,27
                                                                                    # 015
                                                                                    MPN: 13577724
                                                                                    Rondella
                                                                                    da £1,08
                                                                                    da £1,08
                                                                                    # 017
                                                                                    MPN: 195550
                                                                                    STAFFA SUPERIORE SUPPORTO ATTUATORE
                                                                                    da £306,20
                                                                                    da £306,20
                                                                                    # 018
                                                                                    MPN: 10519624
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    Questa parte sostituisce il numero di parte 10519601 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                    # 019
                                                                                    MPN: 127496
                                                                                    Rondella
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                    # 020
                                                                                    MPN: 16043124
                                                                                    VITE
                                                                                    - Fino all'Ass. no. 48494 Q.tà 4
                                                                                    da £0,30
                                                                                    da £0,30
                                                                                    Questa parte sostituisce il codice articolo 16043121 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                    # 021
                                                                                    MPN: 189767
                                                                                    TUBO (EV1)
                                                                                    da £145,81
                                                                                    da £145,81
                                                                                    # 022
                                                                                    MPN: 189768
                                                                                    TUBO (EV2)
                                                                                    da £207,85
                                                                                    da £207,85
                                                                                    # 024
                                                                                    MPN: 189771
                                                                                    TUBO (EV4)
                                                                                    da £145,49
                                                                                    da £145,49
                                                                                    # 025
                                                                                    MPN: 189772
                                                                                    TUBO (EV5)
                                                                                    da £326,98
                                                                                    da £326,98
                                                                                    # 026
                                                                                    MPN: 171454
                                                                                    UNIONE
                                                                                    da £26,41
                                                                                    da £26,41
                                                                                    # 027
                                                                                    MPN: 10261060
                                                                                    GUARNIZIONE
                                                                                    da £0,49
                                                                                    da £0,49
                                                                                    # 032
                                                                                    MPN: 171755
                                                                                    Rondella
                                                                                    da £2,32
                                                                                    da £2,32
                                                                                    # 034
                                                                                    MPN: 152955
                                                                                    STIVALE DI PROTEZIONE
                                                                                    da £3,06
                                                                                    da £3,06
                                                                                    # 035
                                                                                    MPN: 152954
                                                                                    VITE DI SPURGO
                                                                                    da £3,30
                                                                                    da £3,30
                                                                                    # 036
                                                                                    MPN: 10261060
                                                                                    GUARNIZIONE
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 037
                                                                                    MPN: 172964/a
                                                                                    ACCOPPIAMENTO FEMMINILE
                                                                                    utilizza il codice articolo: 70001184
                                                                                    # 037
                                                                                    MPN: 70001184
                                                                                    KIT ACCOPPIAMENTO FEMMINA E MASCHIO
                                                                                    da £159,74
                                                                                    da £159,74
                                                                                    Questa parte sostituisce il codice articolo 172964 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                    # 038
                                                                                    MPN: 193541
                                                                                    TUBO COMANDO FRIZIONE
                                                                                    da £504,44
                                                                                    da £504,44
                                                                                    # 040
                                                                                    MPN: 10261060
                                                                                    GUARNIZIONE
                                                                                    da £0,53
                                                                                    da £0,53
                                                                                    # 041
                                                                                    MPN: 181325
                                                                                    SENSORE DI ACCOPPIAMENTO
                                                                                    da £650,85
                                                                                    da £650,85
                                                                                    Questa parte sostituisce il numero di parte 182156
                                                                                    # 042
                                                                                    MPN: 181325
                                                                                    SENSORE DI ACCOPPIAMENTO
                                                                                    da £650,85
                                                                                    da £650,85
                                                                                    Questa parte sostituisce il numero di parte 182156
                                                                                    # 043
                                                                                    MPN: 192911
                                                                                    SUPPORTO POTENZIOMETRO
                                                                                    da £8,88
                                                                                    da £8,88
                                                                                    # 044
                                                                                    MPN: 13516424
                                                                                    PERNO
                                                                                    - Valido dall'Ass. no. 48495
                                                                                    da £0,47
                                                                                    da £0,47
                                                                                    # 045
                                                                                    MPN: 16100814
                                                                                    NOCE
                                                                                    - Valido dall'Ass. no. 48495
                                                                                    da £0,71
                                                                                    da £0,71
                                                                                    Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
