0012 - Sistema d'aria secondaria

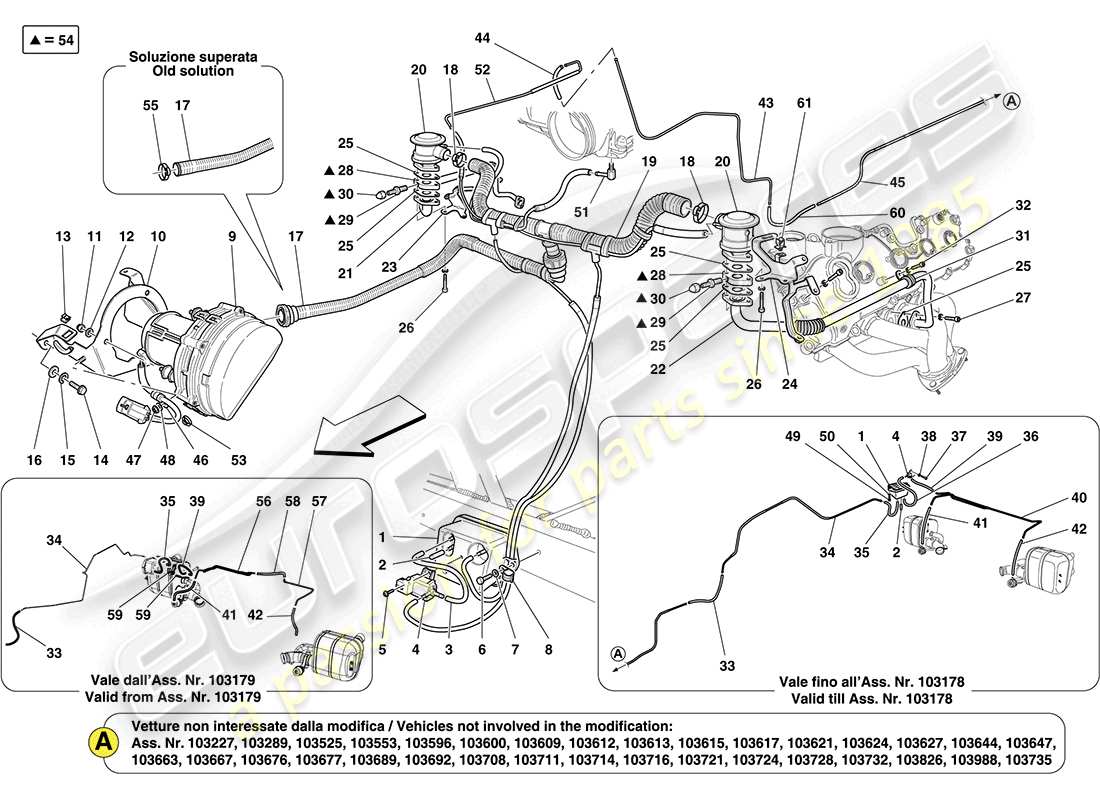

Ferrari California (USA) SECONDARY AIR SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
198339
SERBATOIO ACCUMULATORE SOTTOVUOTO
da
£15,57
da
£15,57
#
002
MPN:
225098
TAPPO PER L'UNIONE
da
£0,85
da
£0,85
#
003
MPN:
115149
TUBO IN GOMMA
da
£22,32
da
£22,32
#
004
MPN:
184363
ELETTROVALVOLA ON/OFF
-Valido fino ad esaurimento-
Superamento
Superamento
#
004
MPN:
315769
ELETTROVALVOLA ON/OFF
-Applicabile dopo l'esaurimento di 184363-
da
£17,12
da
£17,12
Questa parte sostituisce il numero di parte 184363
- e 1 altro. Fare clic per visualizzare i dettagli
#
005
MPN:
15689501
VITE
da
£0,53
da
£0,53
#
006
MPN:
10902724
VITE
-Non più fornito- -Sostituito da 10902824-
da
£0,71
da
£0,71
Questa parte sostituisce il codice articolo 10902721 che abbiamo in magazzino
#
006
MPN:
10902824
VITE
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 10902821 che abbiamo in magazzino
#
007
MPN:
12620477
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12648207
#
008
MPN:
160888
CLIP
da
£1,86
da
£1,86
#
009
MPN:
181197
POMPA IMPIANTO ARIA SECONDARIA
-Vale fino all'Ass. No. 88373-
da
£166,10
da
£166,10
#
009
MPN:
247795
POMPA IMPIANTO ARIA SECONDARIA
-Applicabile dall'Ass. No. 88374-
da
£243,96
da
£243,96
#
010
MPN:
253156
STAFFA DI MONTAGGIO POMPA ARIA SECONDARIA
-Vale fino all'Ass. No. 88373-
da
£235,94
da
£235,94
#
010
MPN:
256917
STAFFA DI MONTAGGIO POMPA ARIA SECONDARIA
-Applicabile dall'Ass. N. 88374 fino all'Ass. No. 103178-
da
£78,32
da
£78,32
#
010
MPN:
282724
STAFFA FISSAGGIO POMPA ARIA SECONDARIA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£217,06
da
£217,06
#
011
MPN:
15896214
NOCE
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 15896211
#
012
MPN:
12601274
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12601221
- e 5 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
162606
CLIP
-Vale fino all'Ass. No. 88373-
da
£0,90
da
£0,90
#
013
MPN:
253769
CLIP
-Applicabile dall'Ass. No. 88374-
da
£0,47
da
£0,47
#
014
MPN:
10902224
VITE
da
£0,52
da
£0,52
#
015
MPN:
12601274
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12601221
- e 5 altro. Fare clic per visualizzare i dettagli
#
016
MPN:
12643724
Rondella
da
£0,52
da
£0,52
Questa parte sostituisce il numero di parte 109684
- e 4 altro. Fare clic per visualizzare i dettagli
#
017
MPN:
245710
TUBO DALLA POMPA DELL'ARIA AL TUBO DELL'ARIA DELLA VALVOLA
-Valido fino ad esaurimento-
Superamento
Superamento
#
017
MPN:
256913
TUBO DALLA POMPA DELL'ARIA AL TUBO DELLA VALVOLA DELL'ARIA
-Vale fino all'Ass. No. 103178- -Applicabile dopo l'esaurimento di 245710-
da
£277,50
da
£277,50
Questa parte sostituisce il numero di parte 245710
- e 1 altro. Fare clic per visualizzare i dettagli
#
017
MPN:
272519
TUBO DALLA POMPA DELL'ARIA AL TUBO DELLA VALVOLA DELL'ARIA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£157,14
da
£157,14
#
018
MPN:
226356
MORSETTO
da
£0,53
da
£0,53
#
019
MPN:
239161
TUBO ARIA SECONDARIA COMPLETO
da
£132,12
da
£132,12
#
020
MPN:
171175
VALVOLA DEL SISTEMA ARIA SECONDARIA
da
£109,41
da
£109,41
#
021
MPN:
251051
TUBO VALVOLA ARIA DX
-Vale fino all'Ass. No. 103178- -Applicabile fino ad esaurimento-
da
£56,84
da
£56,84
#
021
MPN:
282428
TUBO PER VALVOLA ARIA SECONDARIA DX
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179- -Applicabile dopo l'esaurimento di 251051-
da
£500,20
da
£500,20
Questa parte sostituisce il codice articolo 251051 che abbiamo in magazzino
#
022
MPN:
251053
TUBO VALVOLA ARIA SX
-Non più fornito- -Sostituito da 282430-
Superamento
Superamento
#
022
MPN:
282430
TUBO PER VALVOLA ARIA SECONDARIA SX
da
£396,38
da
£396,38
Questa parte sostituisce il numero di parte 251053
#
023
MPN:
251578
STAFFA FISSAGGIO VALVOLA ARIA DX
da
£14,01
da
£14,01
#
024
MPN:
251073
STAFFA FISSAGGIO VALVOLA ARIA SX
da
£18,68
da
£18,68
#
025
MPN:
186781
GUARNIZIONE
da
£3,11
da
£3,11
#
026
MPN:
231621
VITE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 216568
#
027
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 14433124
#
028
MPN:
210653
SPESSO
-Applicabile fino al motore n. 167887-
da
£16,15
da
£16,15
#
028
MPN:
252813
SPESSO
-Vale dal motore n° 167888- -Vale fino ad esaurimento-
da
£31,05
da
£31,05
Questa parte sostituisce il numero di parte 210653
#
029
MPN:
210868
RACCORDO FILETTATO
-Non più fornito- -Sostituito da 257977-
da
£9,74
da
£9,74
#
029
MPN:
210868
RACCORDO FILETTATO
-Vale dal motore n° 167888- -Vale fino ad esaurimento-
da
£9,74
da
£9,74
#
029
MPN:
257977
RACCORDO FILETTATO
-Applicabile fino al motore n. 167887-
da
£43,40
da
£43,40
#
030
MPN:
150595
DADO CAPPUCCIO
-Valido fino ad esaurimento-
da
£0,48
da
£0,48
Questa parte sostituisce il numero di parte 16109642
#
031
MPN:
249300
staffa
da
£5,65
da
£5,65
#
032
MPN:
233600
VITE
da
£0,53
da
£0,53
#
033
MPN:
115411
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£7,44
da
£7,44
#
033
MPN:
165608
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£1,50
da
£1,50
#
034
MPN:
250435
TUBO RIGIDO
-No per HELE- -No per Stop & Start- -Vale fino ad esaurimento-
da
£50,01
da
£50,01
#
034
MPN:
270708
TUBO RIGIDO
-Non per HELE- -Non per Stop & Start- -Applicabile dopo l'esaurimento di 250435-
da
£47,18
da
£47,18
#
034
MPN:
270708
TUBO RIGIDO
-Vale per HELE- -Vale per Stop & Start- -Vale fino all'Ass. No. 103178-
da
£47,18
da
£47,18
#
034
MPN:
283324
TUBO RIGIDO
-Vale per HELE- -Vale per Stop & Start- -Vedi nota A per Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£58,50
da
£58,50
#
035
MPN:
168248
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£11,41
da
£11,41
#
035
MPN:
243631
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£2,87
da
£2,87
#
036
MPN:
115147
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£2,92
da
£2,92
Questa parte sostituisce il numero di parte 321332
#
036
MPN:
163092
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£1,12
da
£1,12
#
037
MPN:
14304124
VITE
da
£0,53
da
£0,53
#
038
MPN:
12601174
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 12601173 che abbiamo in magazzino
- e 5 altro. Fare clic per visualizzare i dettagli
#
039
MPN:
115411
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179- -Non più fornito- -Sostituito da 289103-
da
£7,44
da
£7,44
#
039
MPN:
243633
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£63,22
da
£63,22
#
039
MPN:
289103
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£7,44
da
£7,44
#
040
MPN:
250189
TUBO RIGIDO PER ATTUAZIONE VALVOLA BY-PASS
-Non più fornito- -Sostituito da 259262-
Superamento
Superamento
#
040
MPN:
259262
TUBO RIGIDO PER ATTUAZIONE VALVOLA BY-PASS
-Vale fino all'Ass. No. 103178-
da
£99,24
da
£99,24
Questa parte sostituisce il numero di parte 250189
#
041
MPN:
147123
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£8,18
da
£8,18
Questa parte sostituisce il numero di parte 131042
- e 2 altro. Fare clic per visualizzare i dettagli
#
041
MPN:
148203
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£16,98
da
£16,98
#
041
MPN:
148204
TUBO IN GOMMA
-Non più fornito- -Sostituito da 148203-
da
£13,20
da
£13,20
#
042
MPN:
148204
TUBO IN GOMMA
-Vale fino all'Ass. No. 103178-
da
£13,20
da
£13,20
#
042
MPN:
163052
TUBO IN GOMMA
-Non più fornito- -Sostituito da 148204-
Superamento
Superamento
#
042
MPN:
163052
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
Superamento
Superamento
#
043
MPN:
244452
TUBO DA TUBO SOTTOPAVIMENTO A SCUDO
-Vale fino all'Ass. No. 90608-
da
£18,86
da
£18,86
#
043
MPN:
260089
TUBO DA TUBO SOTTOPAVIMENTO A SCUDO
-No per GD- -Vale dall'Ass. N. 90609 fino all'Ass. No. 103178-
da
£38,68
da
£38,68
#
043
MPN:
260831
TUBO DA TUBO SOTTOPAVIMENTO A SCUDO
-Vale per GD- -Vale dall'Ass. No. 90609-
da
£29,77
da
£29,77
#
043
MPN:
279518
TUBO DAL TUBO SOTTOSCOCCA AL FIREWALL
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£33,96
da
£33,96
#
044
MPN:
165629
TUBO IN GOMMA
Superamento
Superamento
#
045
MPN:
247701
TUBO SOTTOPAVIMENTO
-Vale fino all'Ass. No. 103178-
da
£27,36
da
£27,36
#
045
MPN:
272511
TUBO SOTTOSCOCCA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£39,63
da
£39,63
#
046
MPN:
10441290
STAFFA CON GUAINA
-Vale fino all'Ass. No. 88373-
da
£0,29
da
£0,29
#
047
MPN:
12575411
NOCE
-Vale fino all'Ass. No. 88373-
Superamento
Superamento
#
048
MPN:
12646624
Rondella
-Vale fino all'Ass. No. 88373-
da
£0,54
da
£0,54
#
049
MPN:
10902724
VITE
-Non più fornito- -Sostituito da 10902824-
da
£0,71
da
£0,71
Questa parte sostituisce il codice articolo 10902721 che abbiamo in magazzino
#
049
MPN:
10902824
VITE
da
£0,54
da
£0,54
Questa parte sostituisce il codice articolo 10902821 che abbiamo in magazzino
#
050
MPN:
12620477
Rondella
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 12648207
#
051
MPN:
128016
CONNETTORE
da
£5,70
da
£5,70
#
052
MPN:
244411
TUBO VALVOLA ARIA DX
da
£19,81
da
£19,81
#
053
MPN:
14569680
CLIP
-Applicabile dall'Ass. No. 88374-
da
£0,54
da
£0,54
#
054
MPN:
264020
MONTAGGIO DEL DISTANZIATORE
-Applicabile dopo l'esaurimento delle parti n. 252813, 210868 e 150595- -Applicabile dal motore n. 167888-
da
£21,80
da
£21,80
Questa parte sostituisce il numero di parte 252813
- e 2 altro. Fare clic per visualizzare i dettagli
#
055
MPN:
226356
MORSETTO
-Vale per tubo 245710 rif. 17-
da
£0,54
da
£0,54
#
056
MPN:
281963
TUBO RIGIDO DI AZIONAMENTO VALVOLA BYPASS DX
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£107,52
da
£107,52
#
057
MPN:
281964
TUBO RIGIDO AZIONAMENTO VALVOLA BYPASS SX
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£23,98
da
£23,98
#
058
MPN:
115411
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179- -Non più fornito- -Sostituito da 289103-
da
£7,44
da
£7,44
#
058
MPN:
289103
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£7,44
da
£7,44
#
059
MPN:
279177
staffa
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£11,31
da
£11,31
#
060
MPN:
272512
TUBO IN GOMMA
-Vedi nota A per l'Ass. Numeri di veicoli non interessati dalla modifica- -Vestante dall'Ass. No. 103179-
da
£5,08
da
£5,08
#
061
MPN:
198271
CLIP
da
£0,51
da
£0,51
-part-diagram-0013.webp "FERRARI CALIFORNIA (USA) COLLETTORE DI ASPIRAZIONE E CORPO FARFALLATO DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI CALIFORNIA (USA) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI CALIFORNIA (USA) CONVERTITORI PRE-CATALITICI E CONVERTITORI CATALITICI DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI CALIFORNIA (USA) SILENZIATORI DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI CALIFORNIA (USA) SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI CALIFORNIA (USA) SISTEMA DI RECUPERO VAPORI OLIO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI CALIFORNIA (USA) LUBRIFICAZIONE: CIRCUITO E PICKUP DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI CALIFORNIA (USA) LUBRIFICAZIONE: POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI CALIFORNIA (USA) RAFFREDDAMENTO: POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI CALIFORNIA (USA) RAFFREDDAMENTO: RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI CALIFORNIA (USA) RAFFREDDAMENTO: SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI CALIFORNIA (USA) ALLOGGIAMENTO DELLA TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI CALIFORNIA (USA) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI CALIFORNIA (USA) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI CALIFORNIA (USA) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI CALIFORNIA (USA) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI CALIFORNIA (USA) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI CALIFORNIA (USA) CIRCUITO DI LUBRIFICAZIONE E RAFFREDDAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI CALIFORNIA (USA) CONTROLLO SBLOCCO BLOCCO CAMBIO MANUALE DCT DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI CALIFORNIA (USA) TUBO DI TRASMISSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI CALIFORNIA (USA) SEMI DIFFERENZIALI E ASSALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI CALIFORNIA (USA) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI CALIFORNIA (USA) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI CALIFORNIA (USA) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI CALIFORNIA (USA) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI CALIFORNIA (USA) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI CALIFORNIA (USA) COMPONENTI DEL SISTEMA FRENANTE DELLA RUOTA ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI CALIFORNIA (USA) COMPONENTI DEL SISTEMA FRENANTE DELLA RUOTA POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI CALIFORNIA (USA) FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI CALIFORNIA (USA) SCATOLA STERZO E POMPA DEL SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI CALIFORNIA (USA) MONTAGGIO PIANTONE STERZO E VOLANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI CALIFORNIA (USA) COMPONENTI AMMORTIZZATORE ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI CALIFORNIA (USA) SOSPENSIONI ANTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI CALIFORNIA (USA) COMPONENTI AMMORTIZZATORE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI CALIFORNIA (USA) SOSPENSIONE POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI CALIFORNIA (USA) RUOTE E PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI CALIFORNIA (USA) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI CALIFORNIA (USA) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI CALIFORNIA (USA) ALTERNATORE, MOTORINO DI AVVIAMENTO E COMPRESSORE AC DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI CALIFORNIA (USA) CENTRALINA AC: COMPONENTI VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI CALIFORNIA (USA) CENTRALINA AC: COMPONENTI VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI CALIFORNIA (USA) UNITÀ AC: COMPONENTI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI CALIFORNIA (USA) UNITÀ AC: DISTRIBUZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0056.webp "FERRARI CALIFORNIA (USA) ACCESSORI STANDARD DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI CALIFORNIA (USA) SCOCCA E RIVESTIMENTI ANTERIORI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI CALIFORNIA (USA) SCOCCA ANTERIORE E FINITURE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI CALIFORNIA (USA) SCOCCA CENTRALE E FINITURE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI CALIFORNIA (USA) SCOCCA CENTRALE E FINITURE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI CALIFORNIA (USA) SCOCCA POSTERIORE E RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI CALIFORNIA (USA) SCOCCA POSTERIORE E RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI CALIFORNIA (USA) STRUTTURE ANTERIORI E SEZIONI SCATOLARI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI CALIFORNIA (USA) STRUTTURE ANTERIORI E SEZIONI SCATOLARI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI CALIFORNIA (USA) STRUTTURE CENTRALI E SEZIONI SCATOLARI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI CALIFORNIA (USA) STRUTTURE CENTRALI E SEZIONI SCATOLARI DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI CALIFORNIA (USA) STRUTTURE POSTERIORI E SEZIONI SCATOLATE DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI CALIFORNIA (USA) STRUTTURE POSTERIORI E SEZIONI SCATOLATE DEL TELAIO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI CALIFORNIA (USA) PROTEZIONI SOTTOSCOCCA E SEZIONI SOTTOSCOCCA PIANE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI CALIFORNIA (USA) TIMONERIA E PORTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI CALIFORNIA (USA) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI CALIFORNIA (USA) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI CALIFORNIA (USA) INSONORIZZAZIONE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI CALIFORNIA (USA) SCUDI TERMICI NEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI CALIFORNIA (USA) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI CALIFORNIA (USA) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI CALIFORNIA (USA) TAPPETINI PER VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI CALIFORNIA (USA) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI CALIFORNIA (USA) TETTO ELETTRICO: ROLLBAR E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI CALIFORNIA (USA) TETTO ELETTRICO: RIFINITURA DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI CALIFORNIA (USA) TETTO ELETTRICO: CINEMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI CALIFORNIA (USA) TETTO ELETTRICO: STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI CALIFORNIA (USA) TETTO ELETTRICO: IDRAULICA DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI CALIFORNIA (USA) COPERCHIO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI CALIFORNIA (USA) COPERCHIO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI CALIFORNIA (USA) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI CALIFORNIA (USA) PORTE ANTERIORI: RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI CALIFORNIA (USA) PORTE ANTERIORI: MECCANISMI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI CALIFORNIA (USA) ALZACRISTALLI ELETTRICI E SPECCHIETTI RETROVISORI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI CALIFORNIA (USA) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI CALIFORNIA (USA) SEDILE ANTERIORE - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI CALIFORNIA (USA) SEDILE ANTERIORE - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI CALIFORNIA (USA) SEDILE ANTERIORE - CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI CALIFORNIA (USA) TUNNEL CENTRALE E UNITÀ ACCESSORIA DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI CALIFORNIA (USA) RIVESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI CALIFORNIA (USA) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI CALIFORNIA (USA) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI CALIFORNIA (USA) SISTEMA AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI CALIFORNIA (USA) SISTEMA AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI CALIFORNIA (USA) SERVIZI INTERNI ALL'ABITAZIONE PASSEGGERI DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI CALIFORNIA (USA) FARI DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI CALIFORNIA (USA) LUCI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0146.webp "FERRARI CALIFORNIA (USA) SCHERMI, FINITURE E COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0147.webp "FERRARI CALIFORNIA (USA) SCHERMI, FINITURE E COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0148.webp "FERRARI CALIFORNIA (USA) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0149.webp "FERRARI CALIFORNIA (USA) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0150.webp "FERRARI CALIFORNIA (USA) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0151.webp "FERRARI CALIFORNIA (USA) CENTRALINE ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0152.webp "FERRARI CALIFORNIA (USA) ECU VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0153.webp "FERRARI CALIFORNIA (USA) IMPIANTO D'ALLARME E IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0154.webp "FERRARI CALIFORNIA (USA) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0155.webp "FERRARI CALIFORNIA (USA) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0156.webp "FERRARI CALIFORNIA (USA) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0157.webp "FERRARI CALIFORNIA (USA) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI CALIFORNIA (USA) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI CALIFORNIA (USA) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI CALIFORNIA (USA) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI CALIFORNIA (USA) ALBERO MOTORE, BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI CALIFORNIA (USA) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI CALIFORNIA (USA) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI CALIFORNIA (USA) DISTRIBUZIONE - ALBERI A CAMME E VALVOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI CALIFORNIA (USA) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI CALIFORNIA (USA) POMPA CARBURANTE E TUBI DI CONNESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI CALIFORNIA (USA) SERBATOIO DI CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI CALIFORNIA (USA) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI CALIFORNIA (USA) SISTEMA DI INIEZIONE A DESTRA - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI CALIFORNIA (USA) SISTEMA DI INIEZIONE A SINISTRA - ACCENSIONE DIAGRAMMA DELLE PARTI")
