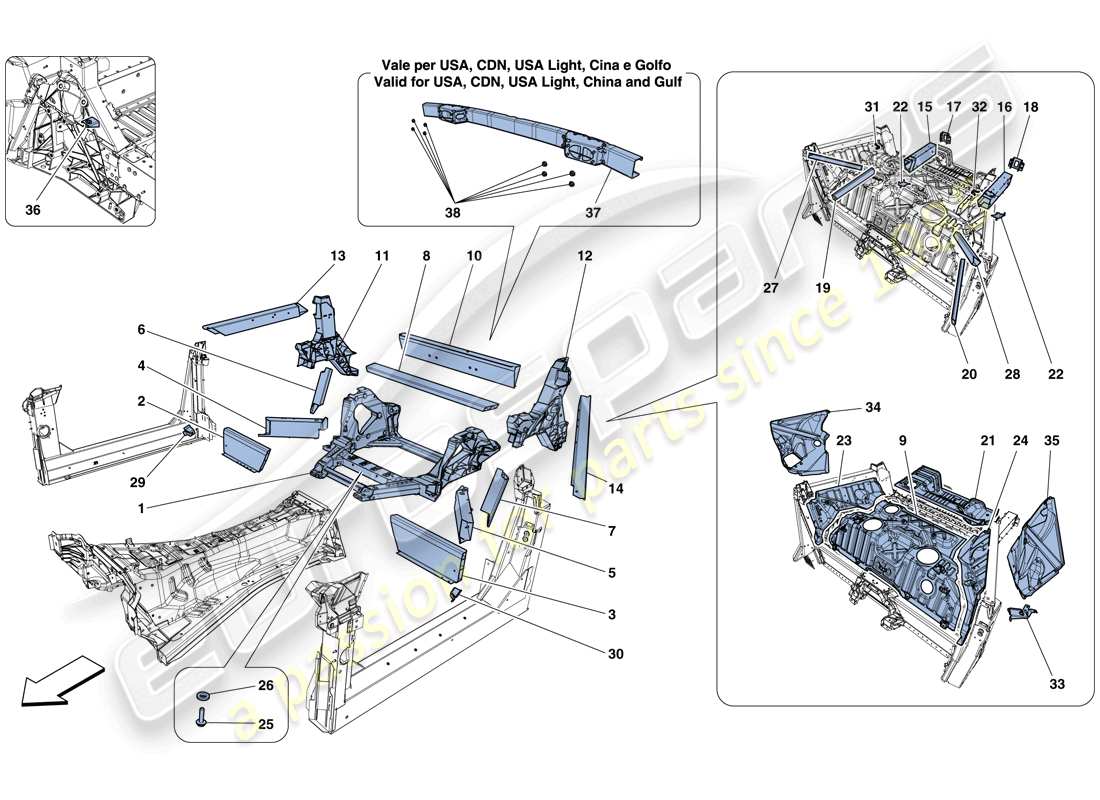

0104 - STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO
Ferrari 812 Superfast (RHD) STRUCTURES AND ELEMENTS, REAR OF VEHICLE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 319521

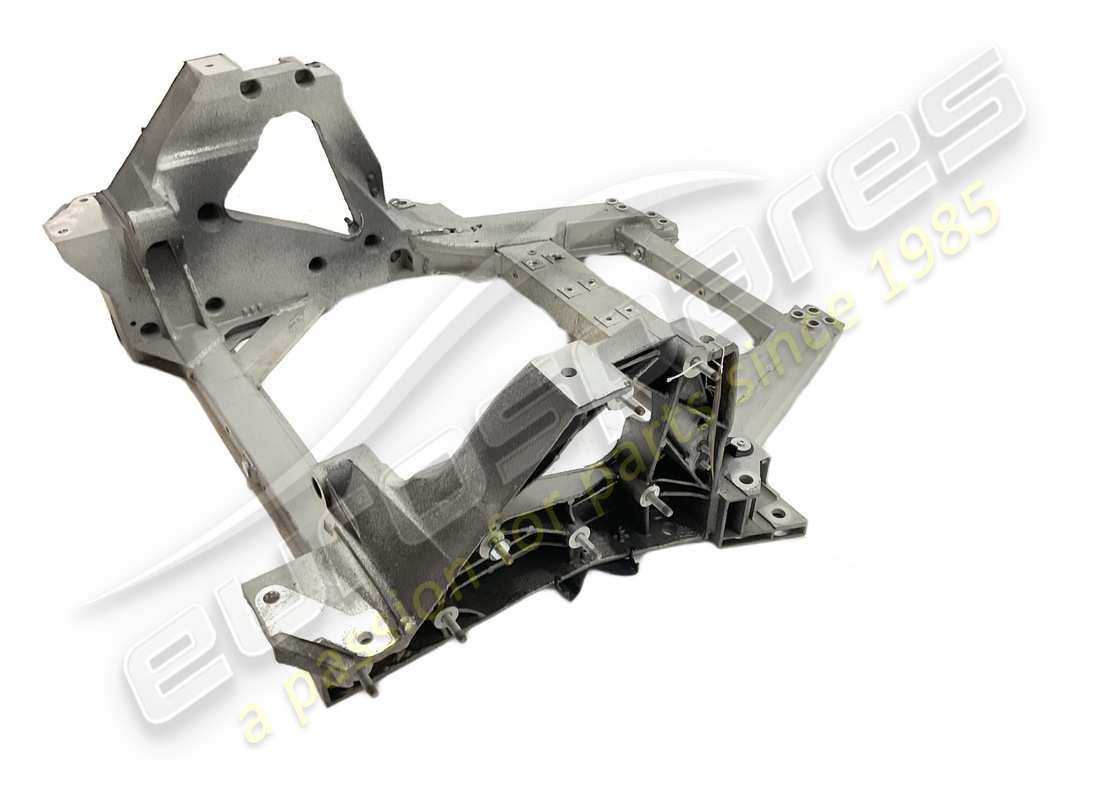

TELAIO POSTERIORE
-Richiedere autorizzazione ASM-
da £4.585,31
da £4.585,31
# 002
MPN: 274204
TRAVERSA PAVIMENTO POSTERIORE INFERIORE DX
-Richiedere autorizzazione ASM-
Superamento
Superamento
# 003
MPN: 274205
TRAVERSA PAVIMENTO POSTERIORE INFERIORE SX
-Richiedere autorizzazione ASM-
Superamento
Superamento
# 004
MPN: 281779
SUPPORTO DIAGONALE POSTERIORE INFERIORE DESTRO
-Richiedere autorizzazione ASM-
da £651,30
da £651,30
# 005
MPN: 281776
SUPPORTO DIAGONALE POSTERIORE INFERIORE SX
-Richiedere autorizzazione ASM-
da £707,84
da £707,84
# 006
MPN: 276702
BASE SEDILE POSTERIORE DX VERTICALE
Superamento
Superamento
# 007
MPN: 276701
BASE SEDILE POSTERIORE SX VERTICALE
Superamento
Superamento
# 008
MPN: 279618
TRAVERSA POSTERIORE DEL GRADINO ANTERIORE
da £205,15
da £205,15
# 009
MPN: 286494
RIPIANO POSTERIORE E COPERCHIO SERBATOIO
da £1.025,78
da £1.025,78
Questa parte sostituisce il numero di parte 286483 - e 9 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 280180
TRAVERSA POSTERIORE DEL GRADINO POSTERIORE
Superamento
Superamento
# 011
MPN: 281690
FUSIONE POSTERIORE SUPERIORE DX
-Richiedere autorizzazione ASM-
da £2.139,96
da £2.139,96
# 012
MPN: 281689
FUSIONE SUPERIORE POSTERIORE SX
-Richiedere autorizzazione ASM-
da £2.139,96
da £2.139,96
# 013
MPN: 276657
RINFORZO DIAGONALE POSTERIORE SUPERIORE DX
da £209,26
da £209,26
# 014
MPN: 276656
RINFORZO DIAGONALE POSTERIORE SUPERIORE SX
da £209,26
da £209,26
# 015
MPN: 273692
PUNTE POSTERIORE DESTRO
Superamento
Superamento
# 016
MPN: 330534
PUNTE POSTERIORE SX
da £312,62
da £312,62
# 017
MPN: 281819
FLANGIA TUNONE POSTERIORE DX
Superamento
Superamento
# 018
MPN: 281818
FLANGIA TUNONE POSTERIORE SX
Superamento
Superamento
# 019
MPN: 281650
SUPPORTO DIAGONALE POSTERIORE CENTRALE DX
da £184,64
da £184,64
# 020
MPN: 281649
SUPPORTO DIAGONALE POSTERIORE CENTRALE SX
da £215,04
da £215,04
# 021
MPN: 327876
SERVIZI VASCA
da £768,53
da £768,53
# 022
MPN: 265936
STAFFA DI MONTAGGIO DELLA BARRA DI TORSIONE POSTERIORE
da £15,09
da £15,09
# 023
MPN: 286499
PANNELLO PANCA POSTERIORE LATERALE DX
da £287,22
da £287,22
# 024
MPN: 286498
PANNELLO PANCA POSTERIORE LATERALE SX
da £287,22
da £287,22
# 025
MPN: 11343821
VITE
-M10 X 1.25 X 50- -Fissaggio del supporto del cambio diagonale al getto del tunnel-
da £0,65
da £0,65
# 025
MPN: 16288724
VITE
-M10 X40- -Fissaggio in fusione supporto sospensione posteriore superiore-
da £8,28
da £8,28
# 025
MPN: 16288724
VITE
-M10 X40- -Fissaggio per fusione del tunnel anteriore-
da £8,28
da £8,28
# 025
MPN: 239868
VITE
-M12 X 1.75 X 45- -Fissaggio rinforzo diagonale posteriore inferiore-
da £8,97
da £8,97
# 026
MPN: 13550421
Rondella
-Fissaggio supporto cambio diagonale al getto del tunnel-
da £0,47
da £0,47
# 027
MPN: 281654
TIRANTE SUPERIORE DX
da £273,69
da £273,69
# 028
MPN: 281653
TIRANTE SUPERIORE SX
da £273,69
da £273,69
# 029
MPN: 286410
STAFFA DI FISSAGGIO SOGLIA INTERNA DESTRA
da £39,63
da £39,63
# 030
MPN: 286409
STAFFA DI FISSAGGIO SOGLIA INTERNA SX
da £39,63
da £39,63
# 031
MPN: 287666
STAFFA DI MONTAGGIO POSTERIORE DX
da £78,58
da £78,58
# 032
MPN: 287665
STAFFA DI MONTAGGIO POSTERIORE SX
da £78,58
da £78,58
# 033
MPN: 285864
STAFFA FLESSIBILE DI MONTAGGIO FRENO POSTERIORE SX
da £78,32
da £78,32
# 033
MPN: 285866
STAFFA FLESSIBILE DI MONTAGGIO FRENO POSTERIORE DX
da £14,88
da £14,88
# 034
MPN: 285981
COPERTURA VANO RUOTA DX
da £1.176,24
da £1.176,24
# 035
MPN: 285980
COPERTURA VANO RUOTA SX
da £1.176,24
da £1.176,24
# 036
MPN: 284527
COMPL. STAFFA DI FISSAGGIO ACCELEROMETRO POSTERIORE
da £6,41
da £6,41
# 037
MPN: 89378600
COMPL. TRAVERSA PARAURTI POSTERIORE
-Applicabile per CINA, USA, CDN, GOLFO, USA LIGHT-
da £673,61
da £673,61
# 038
MPN: 13046214
NOCE
-Applicabile per CINA, USA, CDN, GOLFO, USA LIGHT-
da £0,51
da £0,51
