0103 - STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO

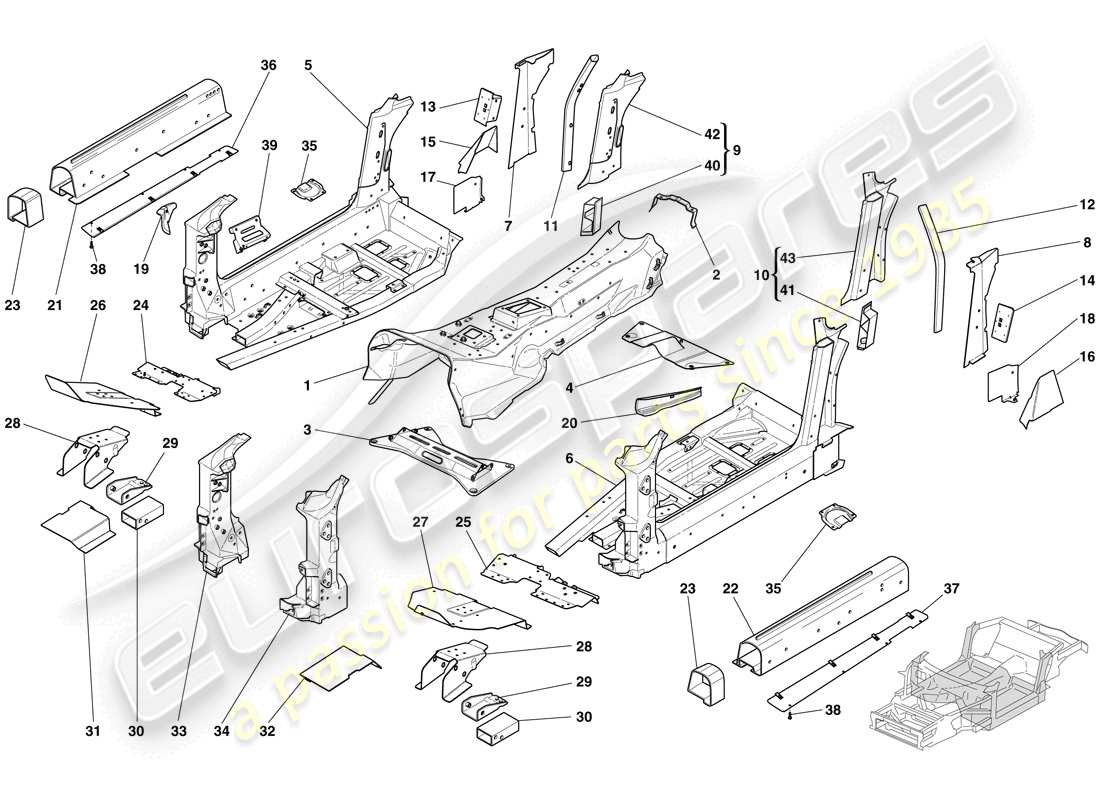

Ferrari 612 Sessanta (Europe) STRUCTURES AND ELEMENTS, CENTRE OF VEHICLE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 985213753
TUNNEL
Questa parte sostituisce il numero di parte 213753
# 002
MPN: 985196343
staffa
-Richiedere autorizzazione ASM-
da £102,01
da £102,01
Questa parte sostituisce il numero di parte 196343
# 003
MPN: 985199021
PIASTRA SOTTOSCARICO
da £126,63
da £126,63
Questa parte sostituisce il codice articolo 199021 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 985187276
PIASTRA DI CONNESSIONE STRUTTURA
da £220,41
da £220,41
Questa parte sostituisce il numero di parte 187276 - e 2 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 985187857
PARETE LATERALE CENTRALE DX
-Richiedere autorizzazione ASM- -Non per versione potenziata- -Non per USA-
da £9.277,63
da £9.277,63
# 005
MPN: 985202637
PARETE LATERALE CENTRALE DX
-Richiedere autorizzazione ASM- -Vale per USA-
da £10.254,51
da £10.254,51
Questa parte sostituisce il numero di parte 202637
# 005
MPN: 985221574
PARETE LATERALE CENTRALE DX
-Richiesta autorizzazione ASM- -Versione potenziata- -Non per USA-
da £9.277,63
da £9.277,63
# 006
MPN: 985197205
PARETE LATERALE CENTRALE SX
-Richiesta autorizzazione ASM- -Non per versione potenziata-
da £9.779,16
da £9.779,16
Questa parte sostituisce il numero di parte 197205
# 006
MPN: 985221573
PARETE LATERALE CENTRALE SX
-Richiedere autorizzazione ASM-
da £9.277,63
da £9.277,63
# 007
MPN: 985187320
STAFFA SOGLIA DX
-Richiedere autorizzazione ASM-
da £133,86
da £133,86
Questa parte sostituisce il numero di parte 187320
# 008
MPN: 985187319
STAFFA SOGLIA SX
-Richiedere autorizzazione ASM-
da £139,86
da £139,86
Questa parte sostituisce il numero di parte 187319
# 009
MPN: 985213747
STAFFA SOGLIA DX CON RINFORZO
-Richiedere autorizzazione ASM- -Non più fornito-
Questa parte sostituisce il numero di parte 213747
# 010
MPN: 985213748
STAFFA SOGLIA SX CON RINFORZO
-Richiedere autorizzazione ASM- -Non più fornito-
da £200,76
da £200,76
Questa parte sostituisce il numero di parte 213748
# 011
MPN: 67438111
RINFORZO DESTRO
da £132,52
da £132,52
Questa parte sostituisce il numero di parte 67438100
# 012
MPN: 67438211
RINFORZO SX
da £132,52
da £132,52
Questa parte sostituisce il numero di parte 67438200
# 013
MPN: 67162600
RINFORZO SCONTRANTE DX
da £64,75
da £64,75
# 014
MPN: 67164300
RINFORZO SCONTRANTE SX
da £69,52
da £69,52
# 015
MPN: 985200208
RINFORZO ESTERNO DX
-Richiedere autorizzazione ASM-
da £108,18
da £108,18
Questa parte sostituisce il numero di parte 200208
# 016
MPN: 985199925
RINFORZO ESTERNO SX
-Richiedere autorizzazione ASM-
da £51,73
da £51,73
Questa parte sostituisce il numero di parte 199925
# 017
MPN: 66996800
PIASTRA DI FISSAGGIO DX
da £27,47
da £27,47
# 018
MPN: 66996900
PIASTRA DI FISSAGGIO SX
da £29,44
da £29,44
# 019
MPN: 67157711
PIASTRA LATERALE DX
da £53,59
da £53,59
Questa parte sostituisce il numero di parte 67157700
# 020
MPN: 67157811
PIASTRA LATERALE SX
da £527,98
da £527,98
Questa parte sostituisce il numero di parte 67157800
# 021
MPN: 985187284
DAVANZALE DX
-Richiedere autorizzazione ASM-
da £782,63
da £782,63
Questa parte sostituisce il numero di parte 187284
# 022
MPN: 985187283
DAVANZALE SX
-Richiedere autorizzazione ASM-
da £963,29
da £963,29
Questa parte sostituisce il numero di parte 187283
# 023
MPN: 985209301
NUCLEO RIPARATORE
-Richiedere autorizzazione ASM-
Superamento
Superamento
Questa parte sostituisce il numero di parte 209301
# 024
MPN: 985204447
RINFORZO DESTRO
-Richiedere autorizzazione ASM-
Superamento
Superamento
Questa parte sostituisce il numero di parte 204447
# 025
MPN: 985204443
RINFORZO SX
-Richiedere autorizzazione ASM-
Superamento
Superamento
Questa parte sostituisce il numero di parte 204443
# 026
MPN: 985205069
POGGIAPIEDI FIREWALL ANTERIORE DESTRO
-Richiesta autorizzazione ASM- -Vale fino ad esaurimento-
da £152,05
da £152,05
Questa parte sostituisce il numero di parte 205069
# 026
MPN: 985218157
POGGIAPIEDI FIREWALL ANTERIORE DESTRO
-Richiesta autorizzazione ASM- -Non per GD- -Applicabile dopo esaurimento di 985205069-
da £233,49
da £233,49
Questa parte sostituisce il numero di parte 218157
# 026
MPN: 985222146
POGGIAPIEDI FIREWALL ANTERIORE DESTRO
-Applicabile per GD- -Applicabile dopo l'esaurimento di 985205069-
da £172,26
da £172,26
Questa parte sostituisce il numero di parte 222146
# 027
MPN: 985186750
POGGIAPIEDI FIREWALL ANTERIORE SX
-Richiedere autorizzazione ASM-
Superamento
Superamento
Questa parte sostituisce il numero di parte 186750
# 028
MPN: 985187287
GIUNTO ANTERIORE
da £33,58
da £33,58
# 029
MPN: 985192814
PERNO ESTRUSO
-Richiedere autorizzazione ASM-
da £163,44
da £163,44
Questa parte sostituisce il numero di parte 985208232 - e 1 altro. Fare clic per visualizzare i dettagli
# 030
MPN: 985192815
INSERTO PIEGATO
da £102,97
da £102,97
Questa parte sostituisce il numero di parte 192815
# 031
MPN: 985187338
GIUNTO TRAVE DEL TETTO DX
da £96,17
da £96,17
Questa parte sostituisce il numero di parte 187338
# 032
MPN: 985187337
GIUNTO TRAVE DEL TETTO SX
da £96,17
da £96,17
Questa parte sostituisce il numero di parte 187337
# 033
MPN: 985213755
PILASTRO PORTIERA ANTERIORE DX COMPLETO
-Richiedere autorizzazione ASM-
# 034
MPN: 985213756
PILASTRO PORTIERA ANTERIORE SX COMPLETO
-Richiedere autorizzazione ASM-
da £2.528,66
da £2.528,66
Questa parte sostituisce il numero di parte 213756
# 035
MPN: 67925911
staffa
Superamento
Superamento
# 036
MPN: 67615000
TERMINALE DX
da £41,49
da £41,49
# 037
MPN: 68114400
TERMINALE SX
da £41,49
da £41,49
# 038
MPN: 66207700
VITE
da £1,33
da £1,33
Questa parte sostituisce il numero di parte 10558628
# 039
MPN: 69120500
TELAIO STAFFA FISSAGGIO ESTINTORE
-Non per GD-
da £179,12
da £179,12
# 039
MPN: 69860400
TELAIO STAFFA FISSAGGIO ESTINTORE
-Vale per GD-
da £556,79
da £556,79
# 040
MPN: 199969
RINFORZO INTERNO POSTERIORE DX
da £519,67
da £519,67
# 041
MPN: 199968
RINFORZO INTERNO POSTERIORE SX
da £445,42
da £445,42
# 042
MPN: 196212
COMPL. PEZZO DI CONNESSIONE POSTERIORE PER SOGLIA DX
da £1.040,54
da £1.040,54
# 043
MPN: 196210
COMPL. PEZZO DI CONNESSIONE POSTERIORE PER SOGLIA SX
da £1.214,52
da £1.214,52
