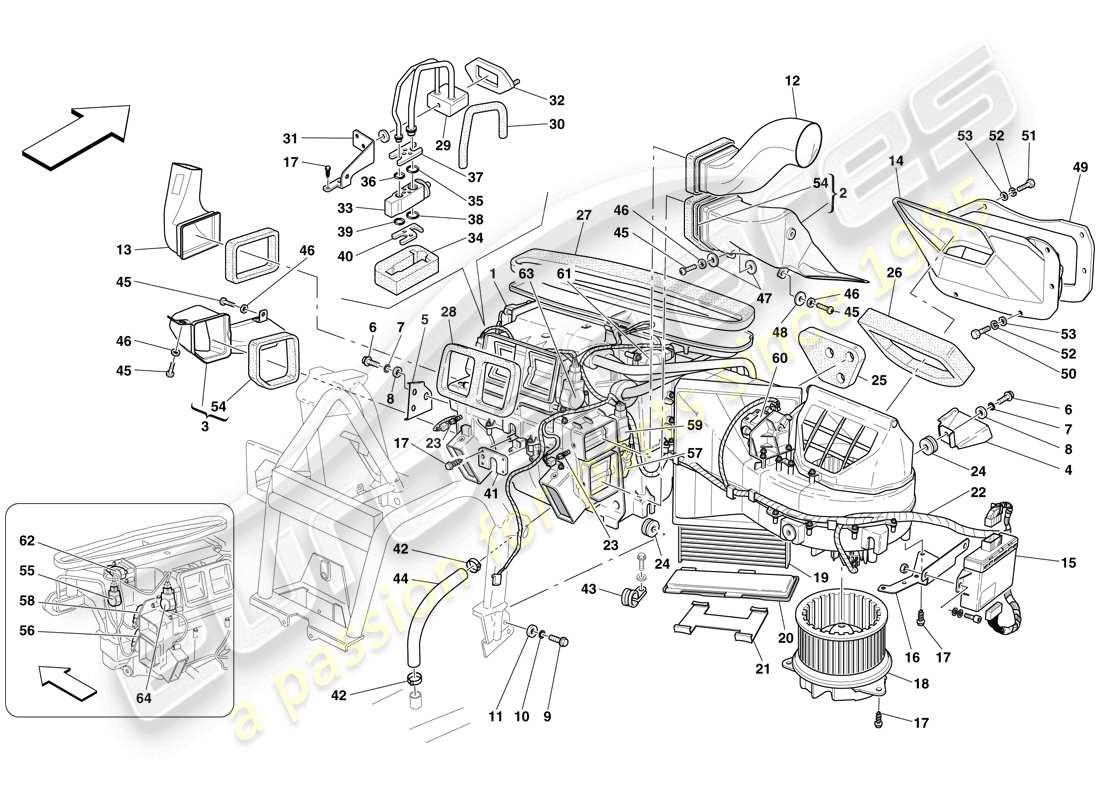

0053 - Unità evaporatore e controlli
Ferrari 599 SA Aperta (RHD) EVAPORATOR UNIT AND CONTROLS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 81209000
UNITÀ EVAPORATORE COMPLETA
-Non per GD-
da £3.154,75
da £3.154,75
# 001
MPN: 81209100
UNITÀ EVAPORATORE COMPLETA
-Vale per GD-
da £4.710,47
da £4.710,47
# 002
MPN: 67002100
CONDOTTO ARIA DX
-Non per GD-
da £29,25
da £29,25
# 002
MPN: 67924300
CONDOTTO ARIA DX
-Vale per GD-
da £18,68
da £18,68
# 003
MPN: 67002200
CONDOTTO ARIA SX
-Non per GD-
da £29,25
da £29,25
# 003
MPN: 67924400
CONDOTTO ARIA SX
-Vale per GD-
da £18,68
da £18,68
# 004
MPN: 67439100
STAFFA DESTRA
-Non per GD-
# 004
MPN: 67452700
STAFFA DESTRA
-Vale per GD-
da £21,86
da £21,86
# 005
MPN: 67439200
STAFFA SX
da £26,06
da £26,06
# 006
MPN: 16286024
VITE
da £0,51
da £0,51
# 007
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 12643724
Rondella
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 16286024
VITE
da £0,52
da £0,52
# 010
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 12643724
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 66853400
TUBO DI CONNESSIONE DX
-Non per GD-
da £16,60
da £16,60
# 012
MPN: 67457100
TUBO DI CONNESSIONE DX
-Vale per GD-
da £18,50
da £18,50
# 013
MPN: 66853500
TUBO DI CONNESSIONE SX
-Non per GD-
da £16,60
da £16,60
# 013
MPN: 67457200
TUBO DI CONNESSIONE SX
-Vale per GD-
da £18,50
da £18,50
# 014
MPN: 67852400
condotto dell'aria
-Vale per GD-
da £50,01
da £50,01
# 014
MPN: 68125800
condotto dell'aria
-Non per GD-
da £25,43
da £25,43
# 015
MPN: 246050
CENTRALINA ELETTRONICA
da £1.044,56
da £1.044,56
# 016
MPN: 68391600
STAFFA DI MONTAGGIO ECU
da £46,25
da £46,25
# 017
MPN: 68391900
VITE
da £1,99
da £1,99
# 018
MPN: 68391000
FAN
-Non più fornito- -Sostituito da 85256500-
Superamento
Superamento
# 018
MPN: 85256500
FAN
-Non per GD-
da £510,61
da £510,61
Questa parte sostituisce il numero di parte 68391000
# 018
MPN: 85256600
FAN
-Vale per GD-
da £531,40
da £531,40
Questa parte sostituisce il numero di parte 68615800
# 019
MPN: 66855200
FILTRO ANTIPOLLINE
da £32,50
da £32,50
# 020
MPN: 68390600
COPERTURA FILTRO
da £16,80
da £16,80
# 021
MPN: 68390700
CHIUSURA DEL COPERCHIO
da £7,41
da £7,41
# 022
MPN: 809190
CABLAGGIO ELETTRICO
-Non per GD-
da £1.554,24
da £1.554,24
# 022
MPN: 809192
CABLAGGIO ELETTRICO
-Vale per GD-
da £1.554,24
da £1.554,24
# 023
MPN: 68390100
SENSORE ARIA
da £7,50
da £7,50
# 024
MPN: 68389800
TAMPONE IN GOMMA
da £4,53
da £4,53
# 025
MPN: 68391500
SCHIUMA RIEMPITIVA TUBO ACQUA
da £2,64
da £2,64
# 026
MPN: 68389500
SCHIUMA RIEMPITIVA DI ASPIRAZIONE
da £20,41
da £20,41
# 027
MPN: 68390000
SCHIUMA RIEMPITIVA CONDOTTO SBRINATORE
da £18,86
da £18,86
# 028
MPN: 68391800
SCHIUMA DI RIEMPIMENTO FRONTALE
da £2,71
da £2,71
# 029
MPN: 68390200
MONTAGGIO TUBO FREON PREFORMATO
da £226,50
da £226,50
# 030
MPN: 68391400
O-RING
da £1,76
da £1,76
# 031
MPN: 68390300
staffa
da £46,15
da £46,15
# 032
MPN: 68389400
GUARNIZIONE
da £19,15
da £19,15
# 033
MPN: 68391100
VALVOLA TGK
da £59,88
da £59,88
# 034
MPN: 68389600
SCHIUMA RIEMPITIVA PER VALVOLA
da £2,47
da £2,47
# 035
MPN: 68391300
O-RING
da £2,48
da £2,48
# 036
MPN: 66309300
O-RING
da £0,91
da £0,91
Questa parte sostituisce il codice articolo 175835 che abbiamo in magazzino
# 037
MPN: 64281500
FLANGIA SUPERIORE
da £2,30
da £2,30
Questa parte sostituisce il numero di parte 67592000
# 038
MPN: 66309500
O-RING
da £10,28
da £10,28
# 039
MPN: 66309400
O-RING
da £10,28
da £10,28
# 040
MPN: 67588300
FLANGIA INFERIORE
da £13,20
da £13,20
# 041
MPN: 68391700
staffa
da £15,13
da £15,13
# 042
MPN: 178053
MORSETTO
da £0,85
da £0,85
# 043
MPN: 10441790
STAFFA CON GUAINA
da £0,54
da £0,54
# 044
MPN: 67134100
TUBO SCARICO CONDENSA
da £13,20
da £13,20
# 045
MPN: 13274111
VITE
da £2,23
da £2,23
# 046
MPN: 12637801
Rondella
da £0,53
da £0,53
# 047
MPN: 12640624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12640601 - e 1 altro. Fare clic per visualizzare i dettagli
# 048
MPN: 12647701
Rondella
da £0,54
da £0,54
# 049
MPN: 67612600
GUARNIZIONE
-Non per GD-
da £6,17
da £6,17
# 049
MPN: 67852500
GUARNIZIONE
-Vale per GD-
da £3,53
da £3,53
# 050
MPN: 10978024
VITE
-M5 X 20-
da £0,51
da £0,51
# 051
MPN: 10977724
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10977711
# 052
MPN: 127493
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 106849 - e 1 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 12637824
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 12637801 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 68298300
GUARNIZIONE
da £1,77
da £1,77
# 055
MPN: 69050400
ATTUATORE
-Bypass- -Vale fino ad esaurimento-
Superamento
Superamento
# 055
MPN: 85470200
ATTUATORE
-Bypass- -Applicabile dopo l'esaurimento di 69050400-
da £108,67
da £108,67
Questa parte sostituisce il numero di parte 69050400
# 056
MPN: 69050600
ATTUATORE
-Condotto aria vano piedi SX- -Vale fino ad esaurimento-
Superamento
Superamento
# 056
MPN: 85470400
ATTUATORE
-Condotto aria vano piedi sinistro- -Applicabile dopo l'esaurimento di 69050600-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 69050600
# 057
MPN: 68886700
ATTUATORE
-Condotto aria vano piedi dx- -Vale fino ad esaurimento-
Superamento
Superamento
# 057
MPN: 85469600
ATTUATORE
-Condotto aria vano piedi destro- -Applicabile dopo l'esaurimento di 68886700-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 68886700
# 058
MPN: 69050500
ATTUATORE
-Ventilazione laterale SX- -Vale fino ad esaurimento-
Superamento
Superamento
# 058
MPN: 85470300
ATTUATORE
-Ventilazione laterale sx- -Applicabile dopo l'esaurimento di 69050500-
da £153,36
da £153,36
Questa parte sostituisce il numero di parte 69050500
# 059
MPN: 68886800
ATTUATORE
-Ventilazione laterale DX- -Vale fino ad esaurimento-
Superamento
Superamento
# 059
MPN: 85469700
ATTUATORE
-Ventilazione laterale destra- -Applicabile dopo l'esaurimento di 68886800-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 68886800
# 060
MPN: 68887800
ATTUATORE
-Ricircolo- -No per GD- -Vale fino esaurimento-
Superamento
Superamento
# 060
MPN: 69050700
ATTUATORE
-Ricircolo- -Vale per GD- -Vale fino ad esaurimento-
da £103,81
da £103,81
# 060
MPN: 85469400
ATTUATORE
-Ricircolo- -Non per GD- -Applicabile dopo l'esaurimento di 68887800-
da £108,67
da £108,67
Questa parte sostituisce il numero di parte 68887800
# 060
MPN: 85470500
ATTUATORE
-Ricircolo- -Applicabile per GD- -Applicabile dopo l'esaurimento di 69050700-
da £176,61
da £176,61
Questa parte sostituisce il numero di parte 69050700
# 061
MPN: 69050000
ATTUATORE
-Condotto sbrinatore DX- -Vale fino ad esaurimento-
Superamento
Superamento
# 061
MPN: 85469800
ATTUATORE
-Condotto sbrinatore destro- -Applicabile dopo l'esaurimento di 69050000-
da £124,59
da £124,59
Questa parte sostituisce il numero di parte 69050000
# 062
MPN: 69050300
ATTUATORE
-Condotto sbrinatore SX- -Vale fino ad esaurimento-
Superamento
Superamento
# 062
MPN: 85470100
ATTUATORE
-Condotto sbrinatore sinistro- -Applicabile dopo l'esaurimento di 69050300-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 69050300
# 063
MPN: 69050100
ATTUATORE
-Ventilazione anteriore DX- -Vale fino ad esaurimento-
Superamento
Superamento
# 063
MPN: 85469900
ATTUATORE
-Ventilazione anteriore destra- -Applicabile dopo l'esaurimento di 69050100-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 69050100
# 064
MPN: 69050200
ATTUATORE
-Ventilazione anteriore SX- -Vale fino ad esaurimento-
Superamento
Superamento
# 064
MPN: 85470000
ATTUATORE
-Ventilazione anteriore sinistra- -Applicabile dopo l'esaurimento di 69050200-
da £115,83
da £115,83
Questa parte sostituisce il numero di parte 69050200
-part-diagram-0054.webp "FERRARI 599 SA APERTA (RHD) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI 599 SA APERTA (RHD) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 599 SA APERTA (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 599 SA APERTA (RHD) SCOCCA - TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 599 SA APERTA (RHD) ROLL BAR DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 599 SA APERTA (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 599 SA APERTA (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 599 SA APERTA (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 599 SA APERTA (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 599 SA APERTA (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 599 SA APERTA (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 599 SA APERTA (RHD) ISOLAMENTO FIREWALL DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 599 SA APERTA (RHD) ISOLAMENTO ABITACOLO PASSEGGERI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 599 SA APERTA (RHD) ISOLAMENTO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 599 SA APERTA (RHD) RIVESTIMENTI E TAPPETI ABITACOLO PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 599 SA APERTA (RHD) BORDO DEL PARABREZZA E RIVESTIMENTO ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 599 SA APERTA (RHD) TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 599 SA APERTA (RHD) RIVESTIMENTO VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 599 SA APERTA (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 599 SA APERTA (RHD) COPERCHIO DEL VANO BAGAGLI E SPORTELLO DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 599 SA APERTA (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 599 SA APERTA (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 599 SA APERTA (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 599 SA APERTA (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 599 SA APERTA (RHD) SEDILI ANTERIORI COMPLETI E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 599 SA APERTA (RHD) SEDILE ANTERIORE - RIVESTIMENTI E COMPONENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 599 SA APERTA (RHD) SEDILE ANTERIORE - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 599 SA APERTA (RHD) SEDILE ANTERIORE RACING - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 599 SA APERTA (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 599 SA APERTA (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 599 SA APERTA (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 599 SA APERTA (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 599 SA APERTA (RHD) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 599 SA APERTA (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 599 SA APERTA (RHD) RIVESTIMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 599 SA APERTA (RHD) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 599 SA APERTA (RHD) SENSORE DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 599 SA APERTA (RHD) CENTRALINE VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 599 SA APERTA (RHD) CENTRALINE ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 599 SA APERTA (RHD) ECU VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 599 SA APERTA (RHD) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 599 SA APERTA (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 599 SA APERTA (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 599 SA APERTA (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 599 SA APERTA (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 599 SA APERTA (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 599 SA APERTA (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 599 SA APERTA (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 599 SA APERTA (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 599 SA APERTA (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 599 SA APERTA (RHD) DISTRIBUZIONE - PUNTERIE ED ALBERI DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 599 SA APERTA (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 599 SA APERTA (RHD) POMPA DI BENZINA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 599 SA APERTA (RHD) SERBATOIO CARBURANTE - COLLO DI RIEMPIMENTO E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 599 SA APERTA (RHD) SERBATOIO CARBURANTE - ISOLAMENTO E PROTEZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 599 SA APERTA (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 599 SA APERTA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 599 SA APERTA (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 599 SA APERTA (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI SCARICO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI SCARICO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 599 SA APERTA (RHD) SISTEMA BLOW-BY DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI LUBRIFICAZIONE - SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 599 SA APERTA (RHD) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI RAFFREDDAMENTO - RADIATORE E SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 599 SA APERTA (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 599 SA APERTA (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 599 SA APERTA (RHD) RADIATORE DI RAFFREDDAMENTO SCATOLA DIFFERENZIALE E CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 599 SA APERTA (RHD) INGRANAGGI ALBERO CAMBIO PRIMARIO E POMPA OLIO CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 599 SA APERTA (RHD) INGRANAGGI DELL'ALBERO DEL CAMBIO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 599 SA APERTA (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 599 SA APERTA (RHD) TUBO E ISOLANTE CONNETTORE MOTORE/CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 599 SA APERTA (RHD) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 599 SA APERTA (RHD) COMANDO FRENO E FRIZIONE IDRAULICI DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 599 SA APERTA (RHD) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 599 SA APERTA (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 599 SA APERTA (RHD) F1 COMANDO IDRAULICO DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 599 SA APERTA (RHD) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 599 SA APERTA (RHD) PINZA FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 599 SA APERTA (RHD) PINZA FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 599 SA APERTA (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 599 SA APERTA (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 599 SA APERTA (RHD) SERBATOIO DEL FLUIDO IDRAULICO, POMPA E BOBINA PER IL SISTEMA DEL SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 599 SA APERTA (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 599 SA APERTA (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 599 SA APERTA (RHD) SOSPENSIONE ANTERIORE - BRACCI E BARRA STABILIZZATRICE DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 599 SA APERTA (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 599 SA APERTA (RHD) SOSPENSIONE POSTERIORE - BRACCI E BARRA STABILIZZATRICE DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 599 SA APERTA (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 599 SA APERTA (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 599 SA APERTA (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 599 SA APERTA (RHD) ALTERNATORE, MOTORINO DI AVVIAMENTO E COMPRESSORE AC DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 599 SA APERTA (RHD) IMPIANTO AC - TUBI FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI 599 SA APERTA (RHD) IMPIANTO AC - TUBI ACQUA DIAGRAMMA DELLE PARTI")
