0052 - IMPIANTO AC - TUBI ACQUA

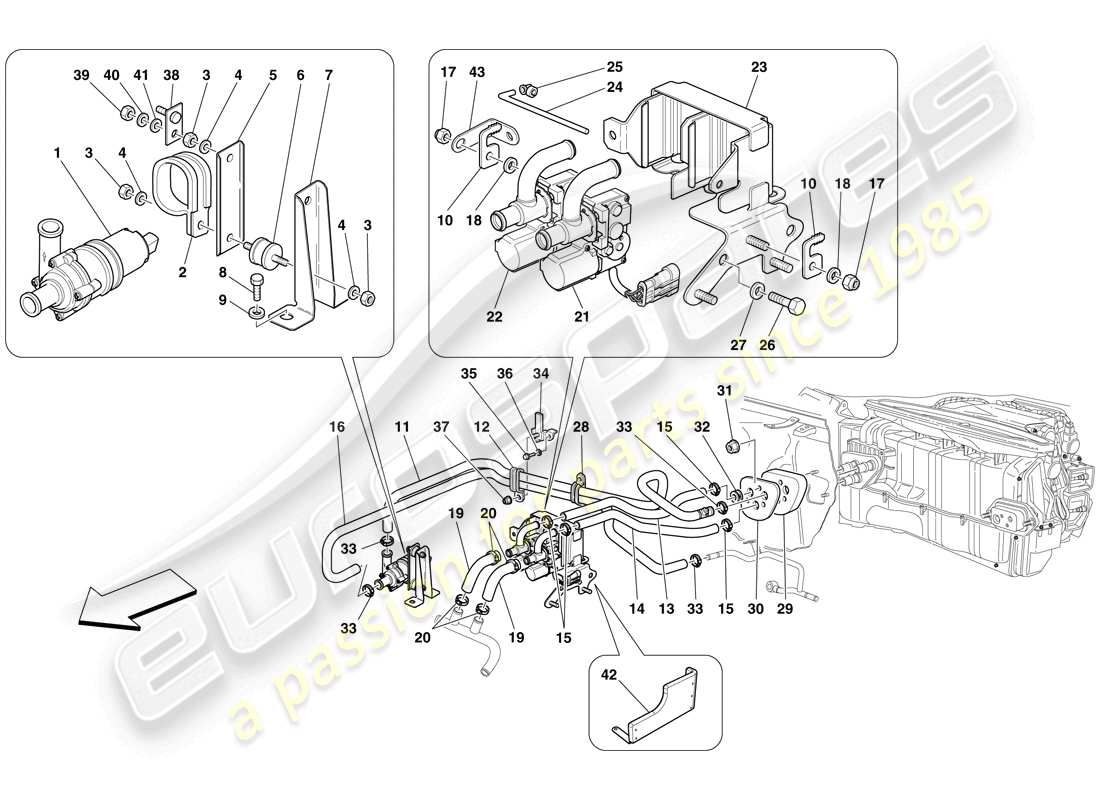

Ferrari 599 SA Aperta (RHD) AC SYSTEM - WATER PIPES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 65460300
POMPA RICIRCOLO ACQUA
da £130,15
da £130,15
Questa parte sostituisce il numero di parte 70000900 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 107002
STAFFA CON GUAINA
da £7,56
da £7,56
# 003
MPN: 15896214
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 15896211
# 004
MPN: 10571570
Rondella
da £0,85
da £0,85
# 005
MPN: 69966100
STAFFA DI MONTAGGIO POMPA
da £159,10
da £159,10
# 006
MPN: 195373
TAPPO
da £4,89
da £4,89
# 007
MPN: 67925600
STAFFA DI MONTAGGIO POMPA
da £18,17
da £18,17
# 008
MPN: 16296924
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 289834
# 009
MPN: 12647701
Rondella
da £0,47
da £0,47
# 010
MPN: 162606
CLIP
da £0,84
da £0,84
# 011
MPN: 255291
TUBO DI MANDATA DA POMPA A RISCALDATORE
-Non per GD-
da £143,76
da £143,76
# 011
MPN: 262468
TUBO DI MANDATA DA POMPA A RISCALDATORE
-Vale per GD-
da £102,17
da £102,17
# 012
MPN: 10442290
STAFFA CON GUAINA
-Non per GD-
da £0,53
da £0,53
# 012
MPN: 80201900
STAFFA CON GUAINA
-Vale per GD-
da £27,74
da £27,74
# 013
MPN: 251561
TUBO DA RISCALDATORE A DX TGK
-Non per GD-
da £40,35
da £40,35
Questa parte sostituisce il numero di parte 67944200
# 013
MPN: 251562
TUBO DA RISCALDATORE A DX TGK
-Vale per GD-
da £38,87
da £38,87
Questa parte sostituisce il codice articolo 69363800 che abbiamo in magazzino
# 014
MPN: 251559
TUBO DA RISCALDATORE A SX TGK
-Non per GD-
da £37,82
da £37,82
Questa parte sostituisce il numero di parte 67944300
# 014
MPN: 251560
TUBO DA RISCALDATORE A SX TGK
-Vale per GD-
da £38,87
da £38,87
Questa parte sostituisce il numero di parte 69363900
# 015
MPN: 13000390
COLLARE A VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 016
MPN: 241896
TUBO MANDATA
-Non per GD-
da £139,00
da £139,00
Questa parte sostituisce il numero di parte 67947200
# 016
MPN: 262467
TUBO MANDATA
-Vale per GD-
da £78,30
da £78,30
# 017
MPN: 228265
NOCE
da £0,54
da £0,54
# 018
MPN: 10519424
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 10519401 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 67944500
TUBO IN GOMMA
da £6,50
da £6,50
# 020
MPN: 13000390
COLLARE A VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 67444900
VALVOLA TGK BANCO CILINDRI SX
da £69,49
da £69,49
# 022
MPN: 67635900
VALVOLA TGK BANCO CILINDRI DX
da £69,21
da £69,21
# 023
MPN: 67944400
STAFFA DI MONTAGGIO VALVOLA TGK
da £30,33
da £30,33
# 024
MPN: 67933600
ASTA FISSAGGIO VALVOLA TGK
da £1,06
da £1,06
# 025
MPN: 64215300
CLIP FERMA TIRANTE
da £0,54
da £0,54
# 026
MPN: 16296924
VITE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 289834
# 027
MPN: 12620474
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12620479 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 61712600
STAFFA CON GUAINA
da £1,18
da £1,18
# 029
MPN: 67628400
GUARNIZIONE DEL TUBO
da £3,36
da £3,36
# 030
MPN: 67628500
PIATTO
da £5,36
da £5,36
# 031
MPN: 14054513
NOCE
Superamento
Superamento
# 032
MPN: 67628300
SPESSO
da £1,75
da £1,75
# 033
MPN: 13000390
COLLARE A VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 13000490
COLLARE A VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 68568400
staffa
da £14,09
da £14,09
# 035
MPN: 16286024
VITE
da £0,53
da £0,53
# 036
MPN: 12601274
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 15896214
NOCE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 15896211
# 038
MPN: 159386
PIATTO
da £1,48
da £1,48
# 039
MPN: 15896214
NOCE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 15896211
# 040
MPN: 12601274
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 041
MPN: 12643724
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 269079
SCUDO VALVOLA TGK
da £143,05
da £143,05
Questa parte sostituisce il numero di parte 262529
# 043
MPN: 219946
staffa
da £2,27
da £2,27
