ferrari 599 sa aperta (rhd) impianto ac - tubi freon diagramma delle parti

0051 - IMPIANTO AC - TUBI FREON

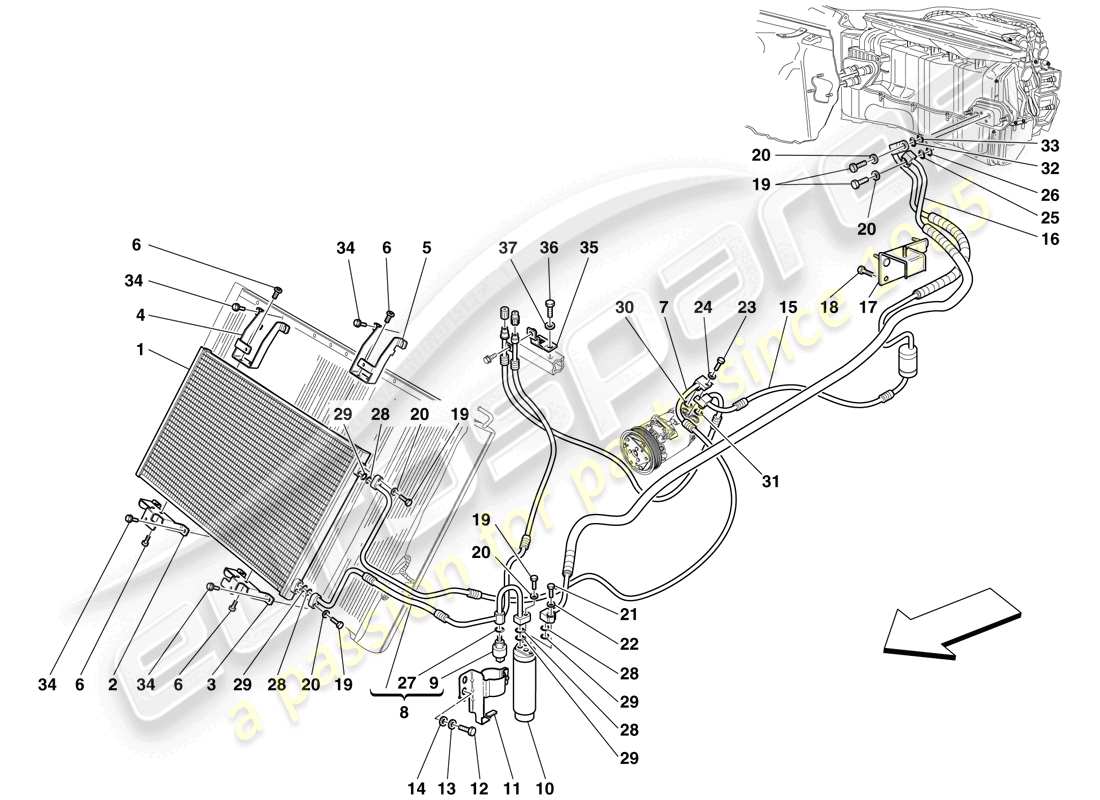

Ferrari 599 SA Aperta (RHD) AC SYSTEM - FREON PIPES Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                      #
                                                                      Numero di parte
                                                                      Descrizione
                                                                      Chiave
                                                                      Prezzo
                                                                      # 001
                                                                      MPN: 202285
                                                                      CONDENSATORE CA
                                                                      da £590,66
                                                                      da £590,66
                                                                      CONDENSATORE ARIA CONDIZIONATA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 002
                                                                      MPN: 217745
                                                                      STAFFA INFERIORE DESTRA
                                                                      da £73,60
                                                                      da £73,60
                                                                      STAFFA INFERIORE DESTRA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 003
                                                                      MPN: 217746
                                                                      STAFFA INFERIORE SX
                                                                      da £73,60
                                                                      da £73,60
                                                                      STAFFA INFERIORE SX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 004
                                                                      MPN: 217747
                                                                      STAFFA SUPERIORE DESTRA
                                                                      da £76,44
                                                                      da £76,44
                                                                      STAFFA SUPERIORE DESTRA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 005
                                                                      MPN: 217748
                                                                      STAFFA SUPERIORE SX
                                                                      da £76,44
                                                                      da £76,44
                                                                      STAFFA SUPERIORE SX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 006
                                                                      MPN: 226135
                                                                      VITE
                                                                      da £0,47
                                                                      da £0,47
                                                                      VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 007
                                                                      MPN: 67949800
                                                                      TUBO GAS DA COMPRESSORE A CONDENSATORE
                                                                      da £151,00
                                                                      da £151,00
                                                                      TUBO GAS DA COMPRESSORE A Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 008
                                                                      MPN: 67949600
                                                                      TUBO GAS DAL CONDENSATORE AL FILTRO
                                                                      da £394,94
                                                                      da £394,94
                                                                      TUBO GAS DA CONDENSATORE A F Genuine Ferrari Parte - Nuovo in magazzino
                                                                      # 009
                                                                      MPN: 66374400
                                                                      PRESSOSTATO
                                                                      da £74,00
                                                                      da £74,00
                                                                      Questa parte sostituisce il numero di parte 64799700 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                      PRESSOSTATO ARIA CONDIZIONATA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      PRESSOSTATO ARIA CONDIZIONATA Genuine Parte Ferrari: usata in magazzino
                                                                      # 010
                                                                      MPN: 67085100
                                                                      FILTRO GAS
                                                                      da £17,93
                                                                      da £17,93
                                                                      Questa parte sostituisce il numero di parte 82195800 - e 19 altro. Fare clic per visualizzare i dettagli
                                                                      FILTRO DISIDRATANTE. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      FILTRO DISIDRATANTE Genuine Maserati Parte - Nuovo in magazzino
                                                                      FILTRO DISIDRATANTE. Genuine Parte Ferrari: usata in magazzino
                                                                      # 011
                                                                      MPN: 67950000
                                                                      STAFFA DI MONTAGGIO FILTRO ESSICCATORE
                                                                      da £45,29
                                                                      da £45,29
                                                                      ATTACCO FISSAGGIO FILTRO DISSIDRATATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 012
                                                                      MPN: 13836971
                                                                      VITE
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 18770124
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      # 013
                                                                      MPN: 12601274
                                                                      Rondella
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 014
                                                                      MPN: 12643724
                                                                      Rondella
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 015
                                                                      MPN: 67949900
                                                                      TUBO ASPIRAZIONE COMPRESSORE
                                                                      da £528,52
                                                                      da £528,52
                                                                      TUBO ASPIRAZIONE COMPRESSORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 016
                                                                      MPN: 67949700
                                                                      TUBO GAS DAL FILTRO ALL'EVAPORATORE
                                                                      da £179,31
                                                                      da £179,31
                                                                      TUBO DAL FILTRO ALL'EVAPORATO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 017
                                                                      MPN: 69246600
                                                                      STAFFA DI MONTAGGIO SU TUBO
                                                                      da £22,64
                                                                      da £22,64
                                                                      staffa Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 018
                                                                      MPN: 11625724
                                                                      VITE
                                                                      da £0,54
                                                                      da £0,54
                                                                      VITE CON Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      VITE Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 019
                                                                      MPN: 10902624
                                                                      VITE
                                                                      da £0,51
                                                                      da £0,51
                                                                      Questa parte sostituisce il numero di parte 10902621
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      VITE Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 020
                                                                      MPN: 11193274
                                                                      Rondella
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il codice articolo 11193279 che abbiamo in magazzino
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      Rondella. Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 021
                                                                      MPN: 16296924
                                                                      VITE
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 289834
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      VITE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 022
                                                                      MPN: 12601274
                                                                      Rondella
                                                                      da £0,54
                                                                      da £0,54
                                                                      Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 023
                                                                      MPN: 16044024
                                                                      VITE
                                                                      da £0,53
                                                                      da £0,53
                                                                      Questa parte sostituisce il numero di parte 16044021
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      VITE M8X40 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 024
                                                                      MPN: 12601374
                                                                      Rondella
                                                                      da £0,54
                                                                      da £0,54
                                                                      Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      Rondella Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 025
                                                                      MPN: 68392000
                                                                      O GUARNIZIONE
                                                                      da £4,90
                                                                      da £4,90
                                                                      O GUARNIZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      O-RING 0691154 Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 026
                                                                      MPN: 68392100
                                                                      O GUARNIZIONE
                                                                      da £2,90
                                                                      da £2,90
                                                                      O GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069861 Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 027
                                                                      MPN: 66309600
                                                                      O-RING
                                                                      da £1,24
                                                                      da £1,24
                                                                      O-RING. Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069579 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 028
                                                                      MPN: 68392700
                                                                      O GUARNIZIONE
                                                                      da £2,48
                                                                      da £2,48
                                                                      O GUARNIZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      O-RING 0691177 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 029
                                                                      MPN: 66309700
                                                                      O GUARNIZIONE
                                                                      da £6,84
                                                                      da £6,84
                                                                      O-RING. Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069862 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 030
                                                                      MPN: 66309400
                                                                      O-RING
                                                                      da £10,28
                                                                      da £10,28
                                                                      O-RING. Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069506 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 031
                                                                      MPN: 66309500
                                                                      O-RING
                                                                      da £10,28
                                                                      da £10,28
                                                                      O-RING. Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069507 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 032
                                                                      MPN: 66309800
                                                                      O-RING
                                                                      da £2,58
                                                                      da £2,58
                                                                      O-RING. Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 069863 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 033
                                                                      MPN: 68392800
                                                                      O-RING
                                                                      da £1,24
                                                                      da £1,24
                                                                      O GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      O-RING 0691178 Genuine Maserati Parte - Nuovo in magazzino
                                                                      # 034
                                                                      MPN: 16285127
                                                                      VITE
                                                                      da £0,48
                                                                      da £0,48
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      # 035
                                                                      MPN: 68570700
                                                                      STAFFA DI MONTAGGIO SU TUBO
                                                                      -Vale per GD-
                                                                      da £159,79
                                                                      da £159,79
                                                                      staffa Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                      # 036
                                                                      MPN: 13833614
                                                                      VITE
                                                                      -Vale per GD-
                                                                      da £0,79
                                                                      da £0,79
                                                                      VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                                      VITE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                      # 037
                                                                      MPN: 12638124
                                                                      Rondella
                                                                      -Vale per GD-
                                                                      da £0,54
                                                                      da £0,54
                                                                      Questa parte sostituisce il codice articolo 12638101 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                      Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                      RONDELLA Rondella D.2 5.45-14X 1 Genuine Maserati Parte - Nuovo (Per ordinare)
