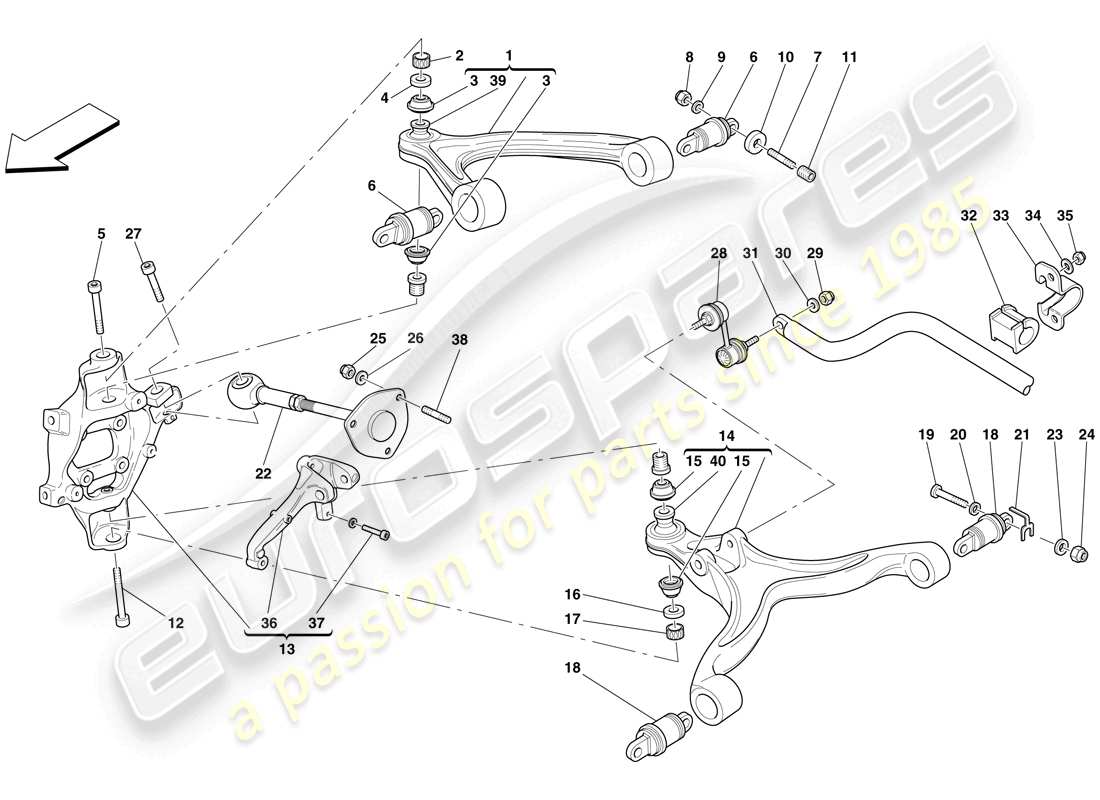

0046 - SOSPENSIONE POSTERIORE - BRACCI E BARRA STABILIZZATRICE
Ferrari 599 SA Aperta (RHD) REAR SUSPENSION - ARMS AND STABILISER BAR Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 226968
BRACCIO SUPERIORE COMPLETO
da £413,47
da £413,47
Questa parte sostituisce il numero di parte 260742
# 002
MPN: 179555
ANELLO COMPENSATORE
da £3,22
da £3,22
# 003
MPN: 171848
CAP
da £40,56
da £40,56
# 004
MPN: 190274
SPESSO
da £7,25
da £7,25
# 005
MPN: 188581
VITE
da £10,56
da £10,56
# 006
MPN: 209167
FLANBLOC
da £96,56
da £96,56
Questa parte sostituisce il numero di parte 194801
# 007
MPN: 170155
ASTA FILETTATA
da £9,06
da £9,06
# 008
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 009
MPN: 14496524
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496525 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 219344
Rondella
Superamento
Superamento
# 011
MPN: 13582210
INSERTO FILETTATO
Superamento
Superamento
# 012
MPN: 190272
VITE
da £15,28
da £15,28
# 013
MPN: 220453
FUSELLO POSTERIORE SX
da £865,96
da £865,96
# 013
MPN: 220454
FUSELLO POSTERIORE DX
da £865,96
da £865,96
# 014
MPN: 207581
BRACCIO INFERIORE COMPLETO
da £369,34
da £369,34
Questa parte sostituisce il numero di parte 260741 - e 2 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 171847
CAP
da £51,40
da £51,40
# 016
MPN: 190273
SPESSO
da £20,15
da £20,15
# 017
MPN: 179554
ANELLO COMPENSATORE
da £3,32
da £3,32
# 018
MPN: 196789
FLANBLOC
da £105,53
da £105,53
# 019
MPN: 182215
VITE
da £3,68
da £3,68
Questa parte sostituisce il numero di parte 174203
# 020
MPN: 14496624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 200938
SPESSO
-Installato se necessario-
da £1,23
da £1,23
# 021
MPN: 203312
SPESSO
-Gio. 1 mm- -Installato se necessario-
da £4,13
da £4,13
# 021
MPN: 203313
SPESSO
-Gio. 1.5 mm- -Installato se necessario-
da £32,98
da £32,98
# 021
MPN: 203314
SPESSO
-Gio. 2 mm- -Installato se necessario-
da £1,23
da £1,23
# 021
MPN: 203315
SPESSO
-Gio. 2.5 mm- -Installato se necessario-
da £12,40
da £12,40
# 021
MPN: 203316
SPESSO
-Gio. 3 mm- -Installato se necessario-
da £32,98
da £32,98
# 022
MPN: 252479
TIRANTE COMPLETO
da £224,37
da £224,37
Questa parte sostituisce il numero di parte 194792 - e 1 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 14496624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 14058621
NOCE
da £0,47
da £0,47
# 025
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 026
MPN: 113113
Rondella
da £4,35
da £4,35
# 027
MPN: 179556
VITE
da £28,48
da £28,48
# 028
MPN: 168993
TIRANTE CON SNODO SFERICO
da £51,98
da £51,98
# 029
MPN: 12164714
NOCE
da £0,47
da £0,47
# 030
MPN: 12601474
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 12601471 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 256976
BARRA STABILIZZATORE
da £678,16
da £678,16
Questa parte sostituisce il numero di parte 257038
# 032
MPN: 208321
BOCCOLA BARRA STABILIZZATRICE
da £26,00
da £26,00
# 033
MPN: 239775
PIATTO
da £18,63
da £18,63
# 034
MPN: 113113
Rondella
da £4,35
da £4,35
# 035
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 036
MPN: 20-50-05
ATTACCO AMMORTIZZATORE DX
da £111,20
da £111,20
# 036
MPN: 20-50-06
ATTACCO AMMORTIZZATORE SX
da £111,20
da £111,20
# 037
MPN: 212601
VITE
da £10,30
da £10,30
# 038
MPN: 13582271
INSERIRE
da £4,21
da £4,21
Questa parte sostituisce il numero di parte 13582210
# 039
MPN: 203633
GIUNTO A SFERA
da £140,03
da £140,03
# 040
MPN: 203632
GIUNTO A SFERA
da £156,95
da £156,95
Questa parte sostituisce il numero di parte 178928 - e 1 altro. Fare clic per visualizzare i dettagli
