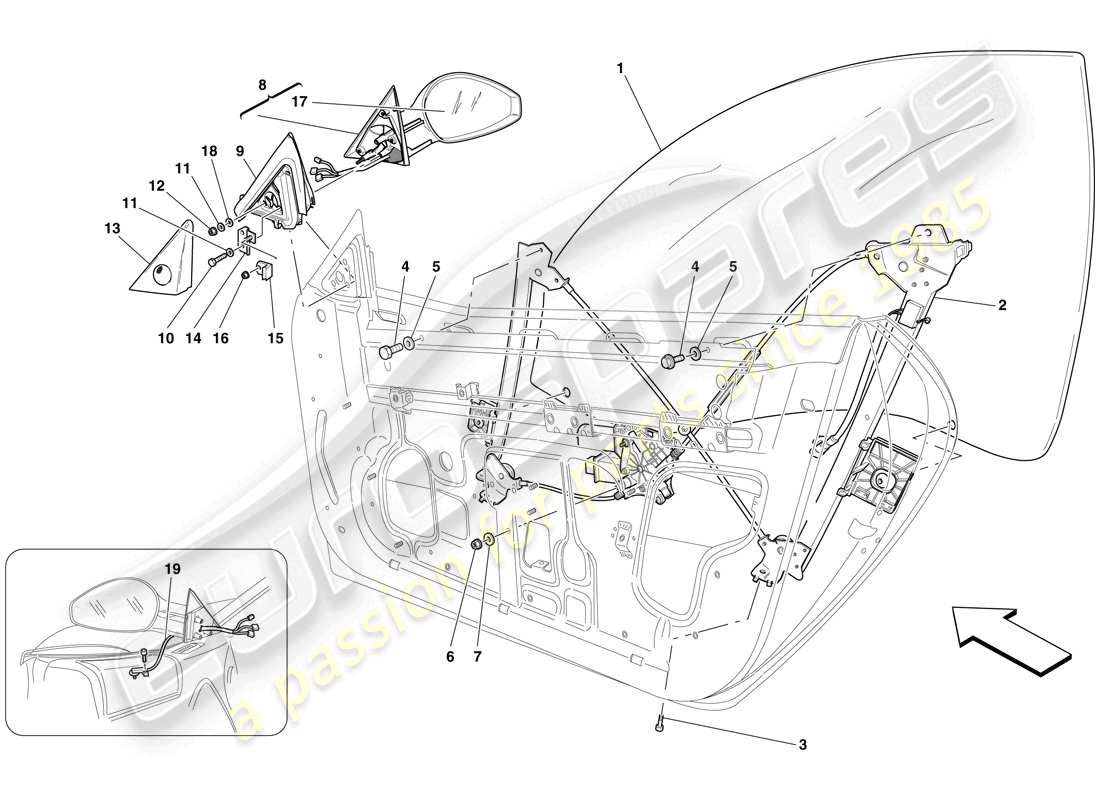

0119 - PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE
Ferrari 599 GTO (RHD) DOORS - POWER WINDOWS AND REAR-VIEW MIRROR Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 83060900
FINESTRA LATERALE DESTRA
da £301,55
da £301,55
# 001
MPN: 83061000
FINESTRA LATERALE SX
da £301,55
da £301,55
# 002
MPN: 83061300
ASCENSORE FINESTRA DX
da £279,53
da £279,53
# 002
MPN: 83061400
ASCENSORE FINESTRA SX
da £279,53
da £279,53
# 003
MPN: 14305724
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11567624 - e 2 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 10902224
VITE
da £0,51
da £0,51
# 005
MPN: 12601279
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601271 - e 2 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 13046114
NOCE
da £0,47
da £0,47
# 007
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 68568110
SPECCHIO ESTERNO DX
-Standard- -Non per USA, CDN, GD-
da £487,20
da £487,20
# 008
MPN: 68568210
SPECCHIO ESTERNO SX
-Standard- -Non per USA, CDN, GD-
da £1.107,25
da £1.107,25
# 008
MPN: 69129810
SPECCHIO ESTERNO DX
-Standard- -Applicabile per USA, CDN-
da £861,71
da £861,71
# 008
MPN: 69129910
SPECCHIO ESTERNO SX
-Standard- -Applicabile per USA, CDN-
da £884,70
da £884,70
# 008
MPN: 69134410
SPECCHIO ESTERNO DX
-Standard- -Vale per GD-
da £1.043,67
da £1.043,67
# 008
MPN: 69134510
SPECCHIO ESTERNO SX
-Standard- -Vale per GD-
da £1.016,56
da £1.016,56
# 008
MPN: 69704910
SPECCHIO ESTERNO DX
-Versione completamente elettrica- -Non per USA, CDN, GD-
da £1.057,32
da £1.057,32
# 008
MPN: 69705010
SPECCHIO ESTERNO SX
-Versione completamente elettrica- -Non per USA, CDN, GD-
da £1.004,45
da £1.004,45
# 008
MPN: 69705110
SPECCHIO ESTERNO DX
-Versione completamente elettrica- -Vale per USA, CDN-
da £1.057,32
da £1.057,32
# 008
MPN: 69705210
SPECCHIO ESTERNO SX
-Versione completamente elettrica- -Vale per USA, CDN-
da £1.057,32
da £1.057,32
# 008
MPN: 69705310
SPECCHIO ESTERNO DX
-Versione full electric- -Vale per GD-
da £1.004,45
da £1.004,45
# 008
MPN: 69705410
SPECCHIO ESTERNO SX
-Versione full electric- -Vale per GD-
da £1.057,32
da £1.057,32
# 009
MPN: 68577600
GUARNIZIONE DX
da £75,60
da £75,60
# 009
MPN: 68577700
GUARNIZIONE SX
da £76,13
da £76,13
# 010
MPN: 10978024
VITE
-M5 X 20-
da £0,47
da £0,47
# 010
MPN: 169815
VITE
-M5 X 20- -Non più fornito- -Sostituito da 10978024-
da £1,03
da £1,03
Questa parte sostituisce il numero di parte 270024
# 010
MPN: 80217200
VITE
-M4 X 8-
da £0,47
da £0,47
# 011
MPN: 13577701
Rondella
da £0,47
da £0,47
# 012
MPN: 13046011
NOCE
da £0,47
da £0,47
# 013
MPN: 68559600
RIVESTIMENTO TRIANGOLO INTERNO DX
da £17,04
da £17,04
# 013
MPN: 68559700
RIVESTIMENTO TRIANGOLO INTERNO SX
da £17,04
da £17,04
# 014
MPN: 69376100
STAFFA DESTRA
da £12,10
da £12,10
# 014
MPN: 69376200
STAFFA SX
da £12,10
da £12,10
# 015
MPN: 14184374
CLIP
da £0,47
da £0,47
# 016
MPN: 14059211
NOCE
da £0,47
da £0,47
# 017
MPN: 69895700
VETRO SPECCHIO RETROVISORE ESTERNO SX
da £77,90
da £77,90
# 017
MPN: 69895900
VETRO SPECCHIO RETROVISORE ESTERNO DX
da £42,85
da £42,85
# 018
MPN: 69969500
Rondella
da £0,95
da £0,95
Questa parte sostituisce il numero di parte 61529400
# 019
MPN: 68723000
SENSORE DI TEMPERATURA ESTERNA
da £58,82
da £58,82
