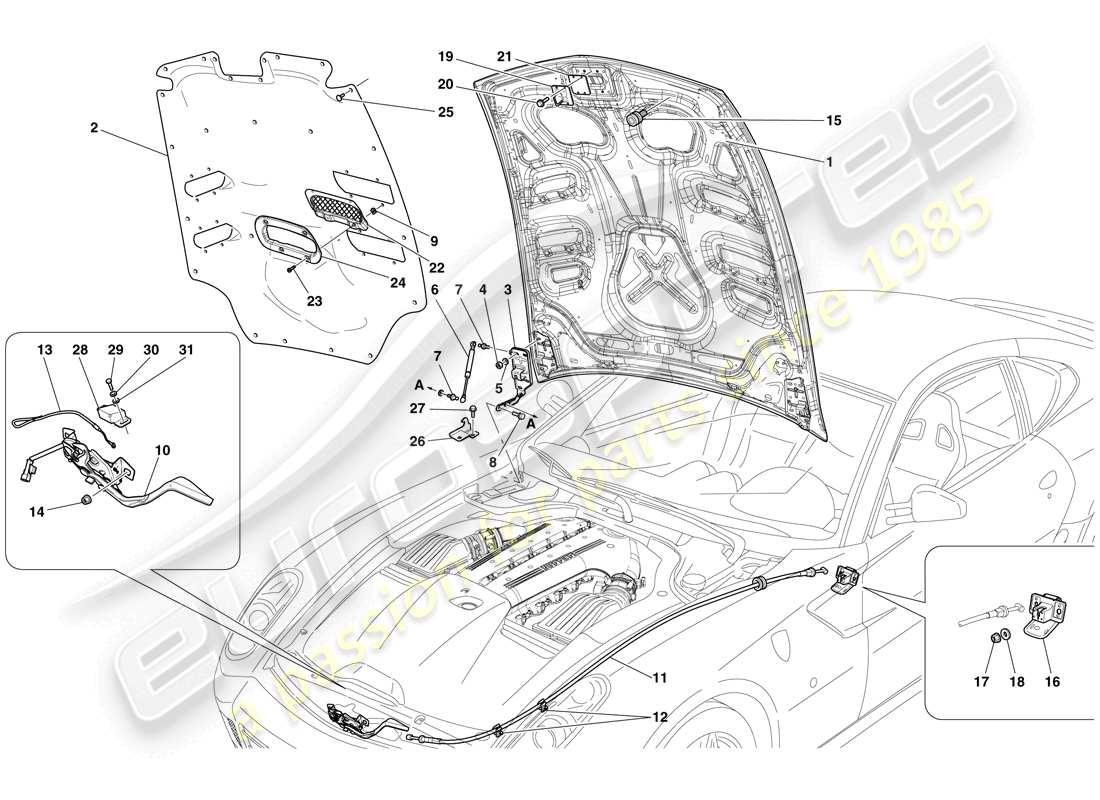

0115 - COPERCHIO VANO MOTORE
Ferrari 599 GTO (RHD) ENGINE COMPARTMENT LID Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 82648811
COPERCHIO ANTERIORE
da £3.382,40
da £3.382,40
# 002
MPN: 82715300
RIVESTIMENTO INTERNO
da £238,59
da £238,59
# 003
MPN: 68057900
CERNIERA DX COMPLETA
da £254,81
da £254,81
# 003
MPN: 68058000
CERNIERA SX COMPLETA
da £256,18
da £256,18
# 004
MPN: 13832211
NOCE
da £0,53
da £0,53
# 004
MPN: 14059311
NOCE
-Non più fornito- -Sostituito da 13832211-
da £0,53
da £0,53
# 005
MPN: 12646701
Rondella
-Non più fornito- -Sostituito da 12646704-
da £0,47
da £0,47
# 005
MPN: 12646704
Rondella
da £1,18
da £1,18
# 006
MPN: 69767900
PUNTA A GAS
da £11,31
da £11,31
# 007
MPN: 65939900
SPILLO
da £1,28
da £1,28
Questa parte sostituisce il codice articolo 63402800 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 11617624
VITE
-Non più fornito- -Sostituito da 16287224-
da £1,95
da £1,95
# 008
MPN: 16287224
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 16287221
Alternativa (#70001612) KIT FRIZIONE (F1) Genuine Ferrari Parte - Nuovo in magazzino
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
# 009
MPN: 14370971
STAFFA PER VITE
da £0,48
da £0,48
# 010
MPN: 80205800
SERRATURA COPERCHIO VANO MOTORE
da £179,31
da £179,31
Questa parte sostituisce il numero di parte 69969400
# 011
MPN: 80205900
CAVO SBLOCCO COPERCHIO VANO MOTORE
Cavo di rilascio del cofano con guida a sinistra, potrebbe essere necessario sostituire la serratura 80205800, se è installata la vecchia versione
da £102,25
da £102,25
Questa parte sostituisce il numero di parte 69122000
# 011
MPN: 80206000
CAVO SBLOCCO COPERCHIO VANO MOTORE
-Vale per GD-
da £49,07
da £49,07
# 012
MPN: 14569480
CLIP
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 81580800
# 013
MPN: 68577100
CAVO DI EMERGENZA
da £19,81
da £19,81
# 014
MPN: 14040711
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14040715
# 015
MPN: 67161800
AMMORTIZZATORE DI VIBRAZIONI
da £23,85
da £23,85
Questa parte sostituisce il numero di parte 69773300
# 016
MPN: 67003800
MANIGLIA COPERCHIO VANO MOTORE
da £24,39
da £24,39
# 017
MPN: 14059111
NOCE
da £0,53
da £0,53
# 018
MPN: 12639724
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12639725 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 67134700
INCONTRO SERRATURA COPERCHIO
da £24,70
da £24,70
# 020
MPN: 16296927
VITE
da £0,51
da £0,51
# 021
MPN: 69362900
SPESSO
da £1,97
da £1,97
# 022
MPN: 82715400
GRIGLIA ANTERIORE DESTRA
da £121,96
da £121,96
# 022
MPN: 82715500
GRIGLIA ANTERIORE SX
da £121,96
da £121,96
# 022
MPN: 82833200
GRIGLIA POSTERIORE DESTRA
da £121,96
da £121,96
# 022
MPN: 82833400
GRIGLIA POSTERIORE SX
da £121,96
da £121,96
# 023
MPN: 66207700
VITE
da £1,38
da £1,38
Questa parte sostituisce il numero di parte 10558628
# 024
MPN: 82729500
CORNICE PRESA ARIA ANTERIORE DESTRA
da £24,53
da £24,53
# 024
MPN: 82729700
CORNICE PRESA ARIA ANTERIORE SX
da £24,53
da £24,53
# 024
MPN: 82900900
CORNICE PRESA ARIA POSTERIORE DESTRA
da £24,53
da £24,53
# 024
MPN: 82901000
CORNICE PRESA ARIA POSTERIORE SX
da £24,53
da £24,53
# 025
MPN: 14591687
PULSANTE DI FISSAGGIO
da £0,26
da £0,26
Questa parte sostituisce il numero di parte 69767700 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 68048000
STAFFA DESTRA
da £9,86
da £9,86
# 026
MPN: 68048100
STAFFA SX
da £17,92
da £17,92
# 027
MPN: 16287224
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 16287221
Alternativa (#70001612) KIT FRIZIONE (F1) Genuine Ferrari Parte - Nuovo in magazzino
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
Potrebbe essere necessaria la sostituzione del supporto del sensore del cuscinetto - Numero parte: 950760
# 028
MPN: 69867900
STAFFA FERMO RISCONTRO
da £16,03
da £16,03
# 029
MPN: 10902387
VITE
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 10902327 che abbiamo in magazzino
# 030
MPN: 12601277
Rondella
da £0,71
da £0,71
# 031
MPN: 12644478
Rondella
da £0,47
da £0,47
