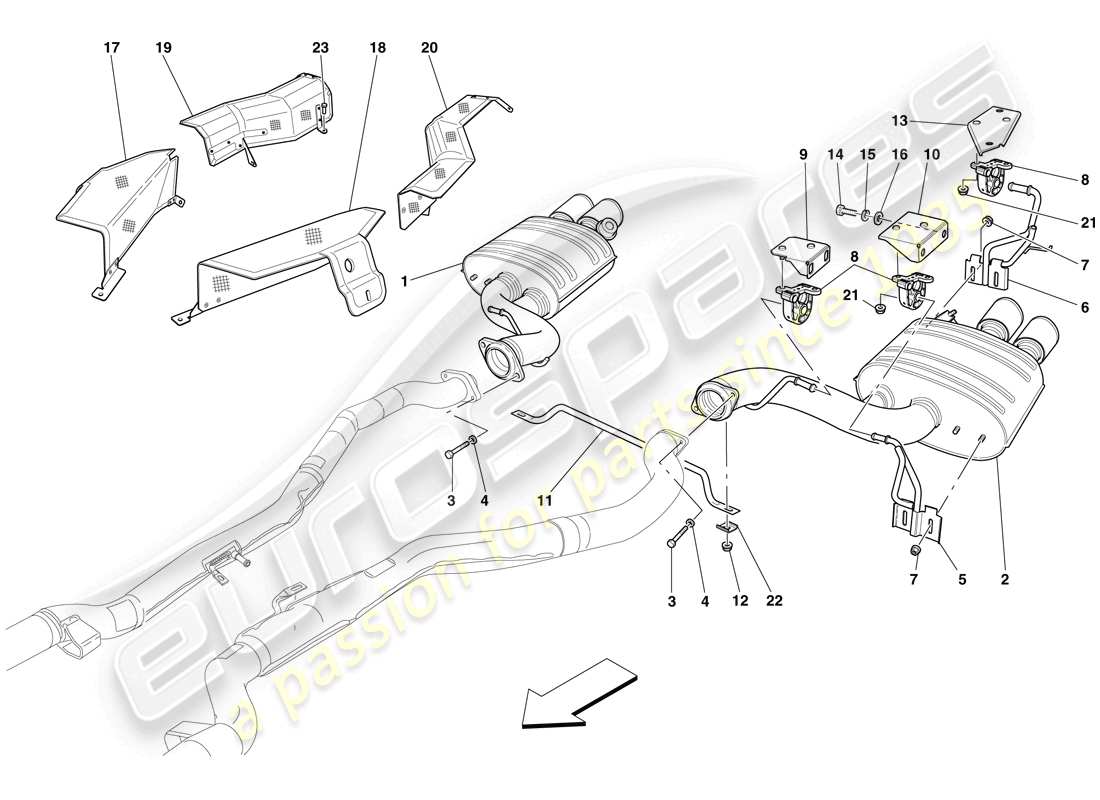

0018 - Sistema di scarico posteriore
Ferrari 599 GTO (RHD) REAR EXHAUST SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 264275
SILENZIATORE POSTERIORE DX
-Non per Taiwan e Corea- -Non per J- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 269461
SILENZIATORE POSTERIORE DX
-Non per Taiwan e Corea- -Non per J- -Applicabile dopo l'esaurimento di 264275-
da £1.988,50
da £1.988,50
Questa parte sostituisce il numero di parte 264275
# 001
MPN: 270303
SILENZIATORE POSTERIORE DX
-Vale per Taiwan e Corea- -Vale per J-
da £2.197,74
da £2.197,74
# 002
MPN: 264276
SILENZIATORE POSTERIORE SX
-Non per Taiwan e Corea- -Non per J- -Vale fino ad esaurimento-
Superamento
Superamento
# 002
MPN: 269462
SILENZIATORE POSTERIORE SX
-Non per Taiwan e Corea- -Non per J- -Applicabile dopo l'esaurimento di 264276-
da £1.988,50
da £1.988,50
Questa parte sostituisce il numero di parte 264276
# 002
MPN: 270304
SILENZIATORE POSTERIORE SX
-Vale per Taiwan e Corea- -Vale per J-
da £2.197,74
da £2.197,74
# 003
MPN: 16044124
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16044121 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 16136124
VITE
-Non più fornito- -Sostituito da 16044124-
Superamento
Superamento
# 004
MPN: 127496
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516671 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 222364
STAFFA ANTERIORE DESTRA
da £13,61
da £13,61
# 005
MPN: 222366
STAFFA ANTERIORE SX
da £13,61
da £13,61
# 006
MPN: 222365
STAFFA POSTERIORE DESTRA
da £22,40
da £22,40
# 006
MPN: 222367
STAFFA POSTERIORE SX
da £40,72
da £40,72
# 007
MPN: 179808
NOCE
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 124525
# 008
MPN: 199731
MONTAGGIO ANTIVIBRANTE
da £48,78
da £48,78
# 008
MPN: 226357
MONTAGGIO ANTIVIBRANTE
da £21,70
da £21,70
# 009
MPN: 196105
STAFFA ANTERIORE
da £12,26
da £12,26
# 010
MPN: 196106
STAFFA POSTERIORE
da £7,78
da £7,78
# 011
MPN: 223224
TRAVERSA
da £178,94
da £178,94
# 012
MPN: 14059311
NOCE
da £0,53
da £0,53
# 013
MPN: 220195
STAFFA DESTRA
da £10,37
da £10,37
# 013
MPN: 220196
STAFFA SX
da £12,77
da £12,77
# 014
MPN: 16043424
VITE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 16043411 - e 1 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 13578305
Rondella
da £0,50
da £0,50
# 016
MPN: 12601379
Rondella
da £0,95
da £0,95
Questa parte sostituisce il numero di parte 12601370
# 017
MPN: 80208100
SCUDO ANTERIORE DX
da £283,13
da £283,13
Questa parte sostituisce il codice articolo 69708400 che abbiamo in magazzino
# 018
MPN: 80208200
SCUDO ANTERIORE SX
da £283,13
da £283,13
Questa parte sostituisce il numero di parte 69708500
# 019
MPN: 217734
SCUDO POSTERIORE DX
da £114,19
da £114,19
# 020
MPN: 217733
SCUDO POSTERIORE SX
da £114,19
da £114,19
# 021
MPN: 175283
NOCE
da £0,49
da £0,49
# 022
MPN: 266872
PIATTO
da £2,48
da £2,48
# 023
MPN: 10977721
VITE
Superamento
Superamento
Questa parte sostituisce il numero di parte 13833524
