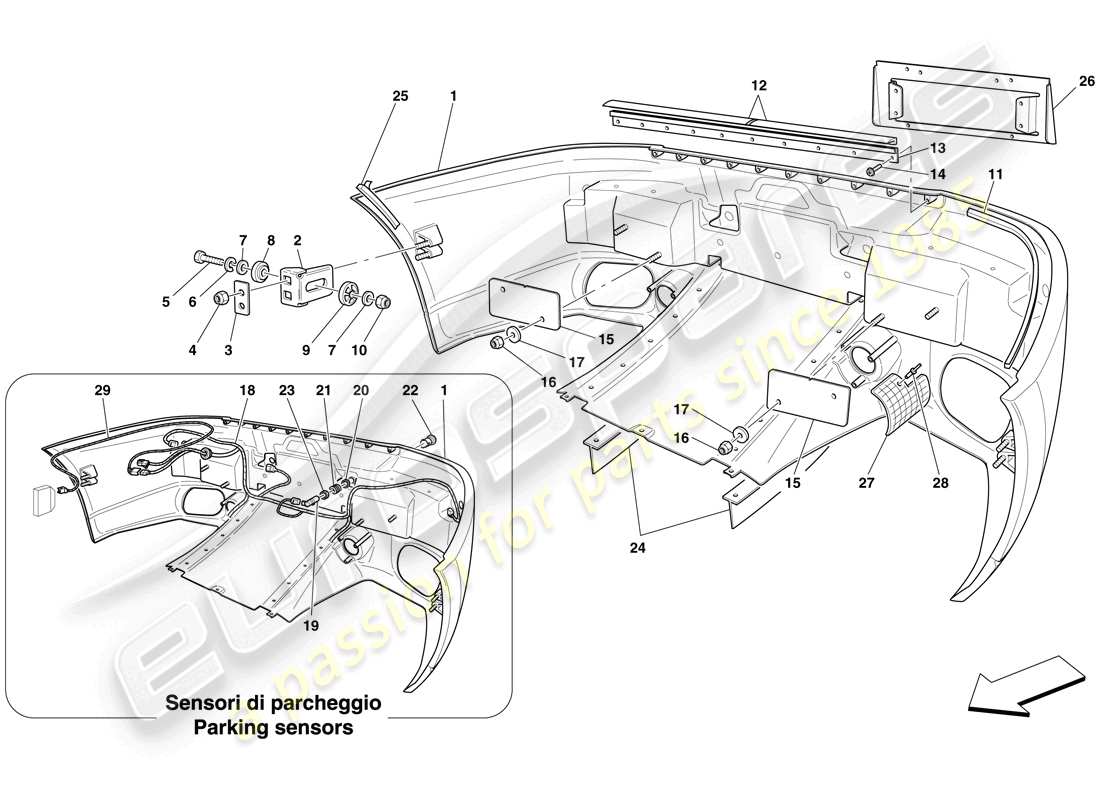

0108 - Paraurti posteriore
Ferrari 599 GTB Fiorano (USA) REAR BUMPER Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 69899210
Paraurti posteriore
-Standard- -Non per USA, CDN, GOLFO, USA LIGHT-
da £2.249,21
da £2.249,21
# 001
MPN: 69899310
Paraurti posteriore
-Sensori di parcheggio- -Non contiene sensori- -Non per USA, CDN, GOLFO, USA LIGHT-
da £3.087,54
da £3.087,54
Questa parte sostituisce il numero di parte 82901910 - e 2 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 69983010
Paraurti posteriore
-Standard- -Applicabile per USA, CDN, GOLFO, USA LIGHT-
da £4.214,05
da £4.214,05
# 001
MPN: 69983110
Paraurti posteriore
-Sensori di parcheggio- -Non contiene sensori- -Vale per USA, CDN, GOLFO, USA LIGHT-
da £6.179,99
da £6.179,99
Questa parte sostituisce il numero di parte 82902010
# 002
MPN: 62126500
STAFFA MONTAGGIO PARAURTI LATERALE SX
da £6,22
da £6,22
# 003
MPN: 62126600
PIATTO
da £1,69
da £1,69
# 004
MPN: 104030
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104125
# 005
MPN: 11307021
VITE
da £3,70
da £3,70
# 006
MPN: 12644301
Rondella
da £0,62
da £0,62
# 007
MPN: 12646801
Rondella
da £0,76
da £0,76
Questa parte sostituisce il numero di parte 12644682
# 008
MPN: 62128200
DISTANZIATORE ESTERNO
da £0,54
da £0,54
# 009
MPN: 62128300
DISTANZIATORE INTERNO
da £0,38
da £0,38
Questa parte sostituisce il numero di parte 83203700 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 12574521
NOCE
da £0,58
da £0,58
Questa parte sostituisce il numero di parte 12574511
# 011
MPN: 69010100
STAMPAGGIO DELLA GOMMA
-Non per USA, CDN-
da £44,35
da £44,35
# 012
MPN: 69354100
GUARNIZIONE CENTRALE
Superamento
Superamento
# 013
MPN: 69354200
CANALE POSTERIORE
da £39,63
da £39,63
# 014
MPN: 15689501
VITE
da £0,47
da £0,47
# 014
MPN: 15783204
VITE
-M4 X 12- -Soluzione alternativa-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 15783201
# 015
MPN: 68113300
SPESSO
-Non più fornito- -Sostituito da 80203700-
da £1,91
da £1,91
# 015
MPN: 68113400
SPESSO
-Installato se necessario- -Non più fornito- -Sostituito da 80203800-
da £1,50
da £1,50
# 015
MPN: 80203700
SPESSO
da £7,83
da £7,83
# 015
MPN: 80203800
SPESSO
-Installato se necessario-
da £13,20
da £13,20
# 016
MPN: 104114
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 117702 - e 2 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 12644301
Rondella
da £0,62
da £0,62
# 018
MPN: 217828
CAVO PARAURTI
-Non per sensori di parcheggio- -Vale per USA, CDN-
da £45,29
da £45,29
# 018
MPN: 217829
CAVO PARAURTI
-Sensori di parcheggio- -Vale per USA, CDN-
da £67,47
da £67,47
# 018
MPN: 217830
CAVO PARAURTI
-Sensori di parcheggio- -Non per USA, CDN-
da £126,54
da £126,54
# 018
MPN: 217831
CAVO PARAURTI
-Non per sensori di parcheggio- -Non per USA, CDN-
da £37,74
da £37,74
# 019
MPN: 214561
SENSORI DI PARCHEGGIO
-Sensori di parcheggio-
da £111,79
da £111,79
# 020
MPN: 223516
GUARNIZIONE
-Sensori di parcheggio-
da £4,86
da £4,86
# 021
MPN: 69377600
MOLLA CILINDRICA
-Sensori di parcheggio-
da £7,73
da £7,73
# 022
MPN: 69377300
TUBO ESTERNO
-Sensori di parcheggio-
da £42,46
da £42,46
# 023
MPN: 69377500
ANELLO PER PRIMAVERA
-Sensori di parcheggio-
da £7,73
da £7,73
# 024
MPN: 69245200
PINNA SOTTOCODA
da £242,07
da £242,07
# 025
MPN: 69352900
SCHIUMA LATERALE
da £2,37
da £2,37
# 026
MPN: 69713200
SUPPORTO PORTATARGA
-Non per USA, CDN, Regno Unito, J-
da £132,12
da £132,12
# 026
MPN: 69713400
SUPPORTO PORTATARGA
-PPLABILIBILE PER USA, CDN-
da £160,43
da £160,43
# 026
MPN: 69714100
SUPPORTO PORTATARGA
-Vale per J-
da £132,12
da £132,12
# 027
MPN: 69701300
SCUDO CALORE DX
da £122,68
da £122,68
# 027
MPN: 69701400
SCUDO CALORE SX
da £122,68
da £122,68
# 028
MPN: 64385900
RIVETTO
da £0,47
da £0,47
# 029
MPN: 213881
CABLAGGIO SENSORE DI PARCHEGGIO
-Valido fino ad esaurimento-
Superamento
Superamento
# 029
MPN: 260960
CABLAGGIO SENSORE DI PARCHEGGIO
-Applicabile dopo l'esaurimento di 213881-
da £46,23
da £46,23
Questa parte sostituisce il numero di parte 213881
