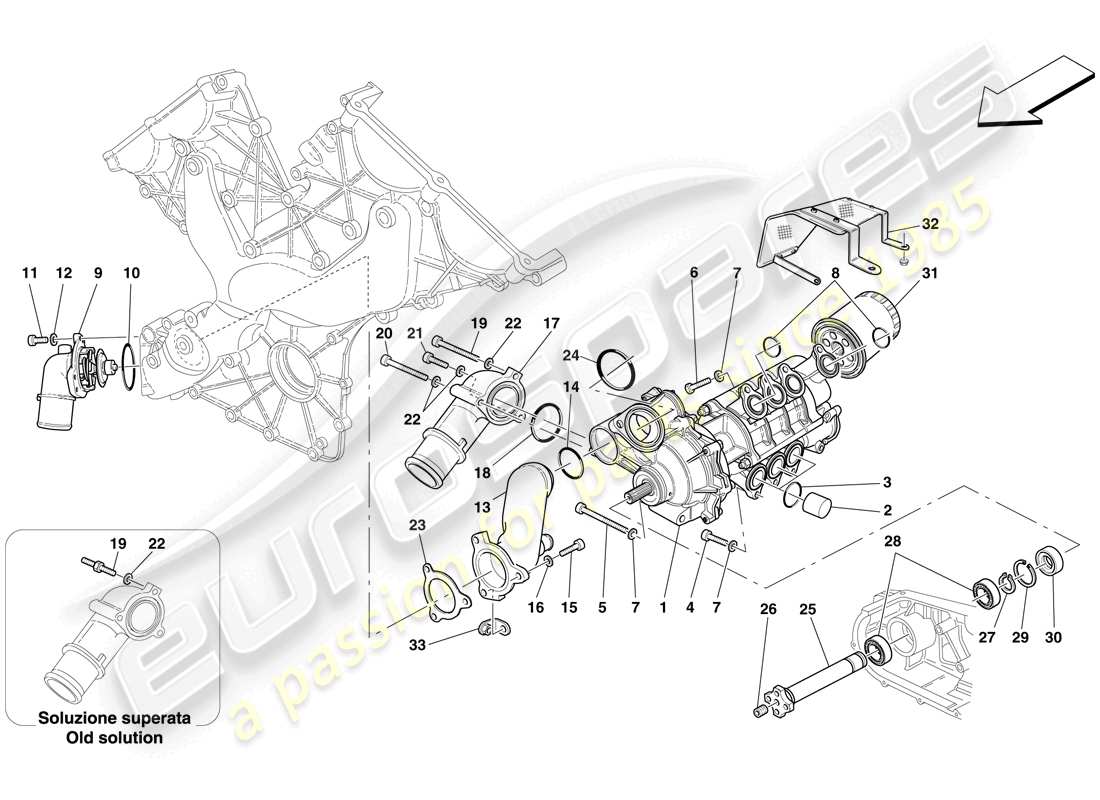

0021 - POMPA OLIO/ACQUA
Ferrari 599 GTB Fiorano (USA) OIL / WATER PUMP Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 220779
POMPA OLIO-ACQUA COMPLETA
-Valido fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 230829
POMPA OLIO-ACQUA COMPLETA
-Applicabile dopo l'esaurimento di 220779-
da £1.573,30
da £1.573,30
Questa parte sostituisce il numero di parte 220779
# 002
MPN: 187051
FILTRO RECUPERO OLIO LATERALE
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £11,04
da £11,04
# 002
MPN: 187051
FILTRO RECUPERO OLIO LATERALE
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £11,04
da £11,04
# 002
MPN: 187162
FILTRO CENTRALE RECUPERO OLIO
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £16,91
da £16,91
# 002
MPN: 187162
FILTRO CENTRALE RECUPERO OLIO
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £16,91
da £16,91
# 002
MPN: 187162
FILTRO CENTRALE RECUPERO OLIO
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £16,91
da £16,91
# 002
MPN: 187162
FILTRO CENTRALE RECUPERO OLIO
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £16,91
da £16,91
# 003
MPN: 148225
O-RING
da £0,53
da £0,53
# 004
MPN: 14306424
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14306324 - e 2 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 14359324
VITE
da £0,47
da £0,47
# 006
MPN: 185345
VITE
da £1,50
da £1,50
# 007
MPN: 11198074
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 224623
COPERTURA PRESSOSTATO/TERMOSTATO
-Valido fino ad esaurimento-
Superamento
Superamento
# 009
MPN: 230890
COPERTURA PRESSOSTATO/TERMOSTATO
-Applicabile dopo l'esaurimento di 224623-
da £93,42
da £93,42
Questa parte sostituisce il numero di parte 196242 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 137873
GUARNIZIONE
da £3,14
da £3,14
# 011
MPN: 14432224
VITE
-M6 X 22- -L. 22 mm-
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 14432221
# 012
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 211357
TUBO DA COPERCHIO A POMPA ACQUA
da £132,12
da £132,12
# 014
MPN: 141250
GUARNIZIONE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 227203
# 014
MPN: 227203
GUARNIZIONE
-Non più fornito- -Sostituito da 141250-
Superamento
Superamento
Questa parte sostituisce il numero di parte 222214
# 015
MPN: 14305324
VITE
-M6 X 20- -L. 20 mm-
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 14305321
# 016
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 211783
RACCORDO ENTRATA ACQUA
da £79,27
da £79,27
# 018
MPN: 154191
GUARNIZIONE
da £0,79
da £0,79
# 019
MPN: 14303824
VITE
-Applicabile dopo l'esaurimento di 224997-
da £1,37
da £1,37
Questa parte sostituisce il numero di parte 224997
# 019
MPN: 224997
BULLONE PRIGIONIERO
-Valido fino ad esaurimento-
Superamento
Superamento
# 020
MPN: 14303824
VITE
da £1,37
da £1,37
Questa parte sostituisce il numero di parte 224997
# 021
MPN: 14305324
VITE
-M6 X 20- -L. 20 mm-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14305321
# 022
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 14496421
Rondella
-Vale per vite 14303824, rif. 19-
Superamento
Superamento
# 023
MPN: 211846
GUARNIZIONE
-Valido fino ad esaurimento-
Superamento
Superamento
# 023
MPN: 248027
GUARNIZIONE
-Applicabile dopo l'esaurimento di 211846-
da £2,07
da £2,07
Questa parte sostituisce il numero di parte 211846
# 024
MPN: 132829
GUARNIZIONE
da £0,86
da £0,86
# 025
MPN: 212592
ALBERO DI TRASMISSIONE DELLA POMPA
da £141,56
da £141,56
# 026
MPN: 127635
TAPPO FILETTATO
da £1,52
da £1,52
Questa parte sostituisce il numero di parte 183447
# 027
MPN: 11067276
ANELLO SEEGER
da £0,53
da £0,53
# 028
MPN: 155996
CUSCINETTO A SFERE
da £6,78
da £6,78
# 029
MPN: 11381076
ANELLO SEEGER
da £1,02
da £1,02
Questa parte sostituisce il numero di parte 11060276
# 030
MPN: 184384
GUARNIZIONE
da £10,93
da £10,93
# 031
MPN: 218429
CARTUCCIA FILTRO OLIO
da £33,78
da £33,78
Questa parte sostituisce il numero di parte 195363
# 032
MPN: 223784
SCUDO
da £72,66
da £72,66
# 033
MPN: 226118
STAFFA DI FISSAGGIO DEL CABLAGGIO
-Non più fornito- -Sostituito da 233678-
Superamento
Superamento
# 033
MPN: 233678
STAFFA DI FISSAGGIO DEL CABLAGGIO
da £745,59
da £745,59
Questa parte sostituisce il numero di parte 226118
