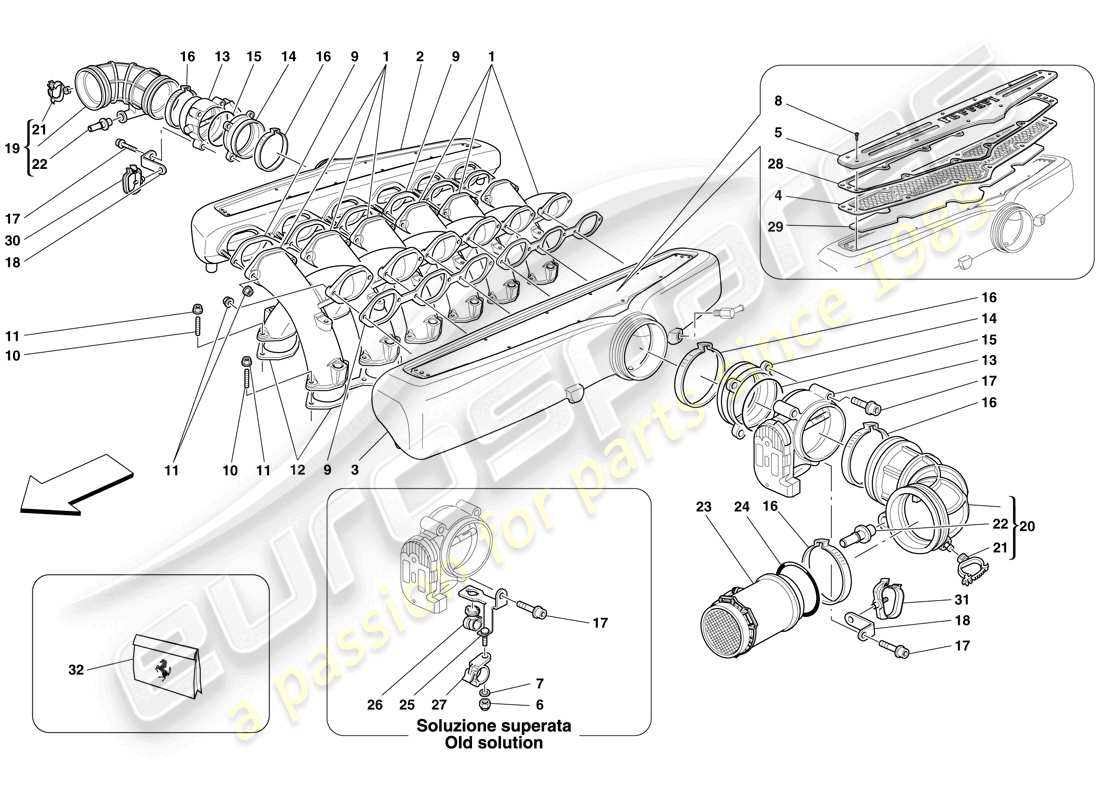

0015 - COLLETTORE DI ASPIRAZIONE
Ferrari 599 GTB Fiorano (RHD) INTAKE MANIFOLD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 222850

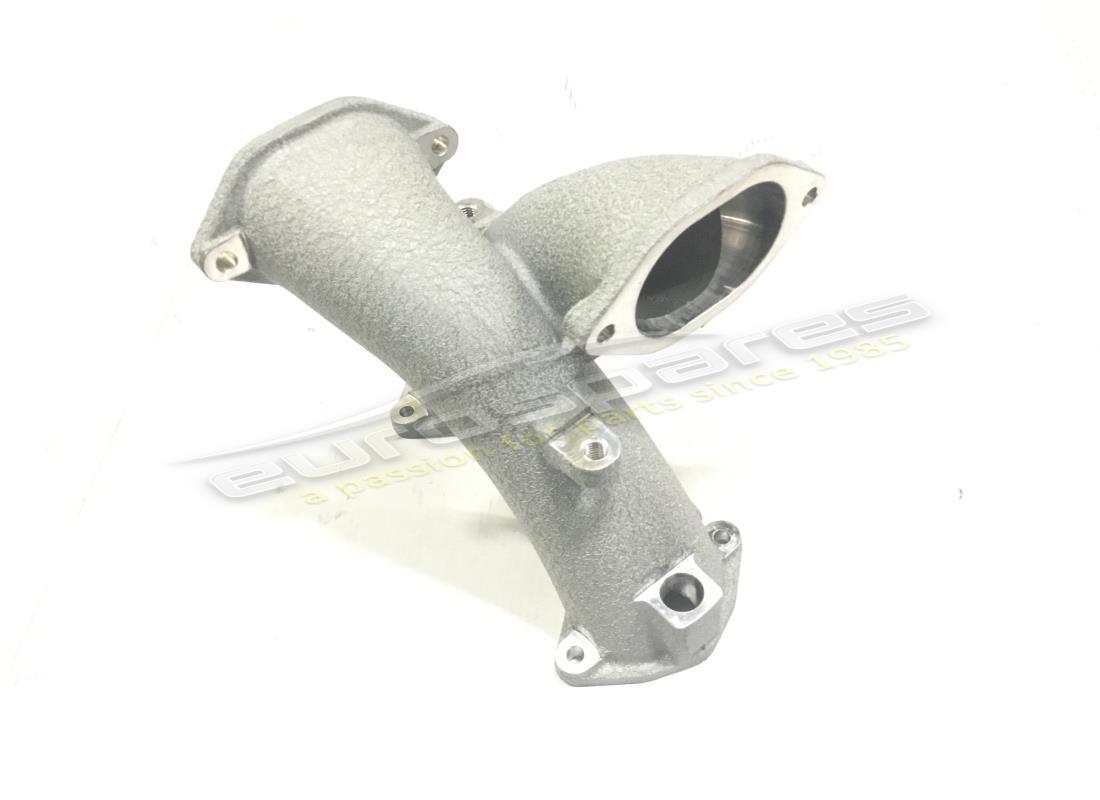

COLLETTORE DI ASPIRAZIONE
da £470,98
da £470,98
# 002
MPN: 222475
PLENUM DI ASPIRAZIONE DX
-Sostituito dal kit 70001788 rif. 32- -Non per USA, CDN- -Vale fino al motore n. 122778- -Non più fornito-
da £2.340,93
da £2.340,93
# 002
MPN: 222475
PLENUM DI ASPIRAZIONE DX
-Sostituito dal kit 70001788 rif. 32- -Vale per USA, CDN- -Vale fino al motore n. 124965- -Non più fornito-
da £2.340,93
da £2.340,93
# 002
MPN: 236243
PLENUM DI ASPIRAZIONE DX
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £1.342,07
da £1.342,07
# 002
MPN: 236243
PLENUM DI ASPIRAZIONE DX
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £1.342,07
da £1.342,07
# 003
MPN: 222476
PLENUM DI ASPIRAZIONE SX
-Sostituito dal kit 70001788 rif. 32- -Non per USA, CDN- -Vale fino al motore n. 122778- -Non più fornito-
Superamento
Superamento
# 003
MPN: 222476
PLENUM DI ASPIRAZIONE SX
-Sostituito dal kit 70001788 rif. 32- -Vale per USA, CDN- -Vale fino al motore n. 124965- -Non più fornito-
Superamento
Superamento
# 003
MPN: 236244
PLENUM DI ASPIRAZIONE SX
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £1.318,27
da £1.318,27
# 003
MPN: 236244
PLENUM DI ASPIRAZIONE SX
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £1.318,27
da £1.318,27
# 004
MPN: 223872
PIATTO
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £150,47
da £150,47
# 004
MPN: 223872
PIATTO
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £150,47
da £150,47
# 004
MPN: 237409
PIATTO
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £134,55
da £134,55
# 004
MPN: 237409
PIATTO
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £134,55
da £134,55
# 005
MPN: 223312
COPERTURA COSMETICA
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £1.449,42
da £1.449,42
Questa parte sostituisce il numero di parte 224617
# 005
MPN: 223312
COPERTURA COSMETICA
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £1.449,42
da £1.449,42
Questa parte sostituisce il numero di parte 224617
# 005
MPN: 236245
COPERTURA COSMETICA
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £349,19
da £349,19
# 005
MPN: 236245
COPERTURA COSMETICA
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £349,19
da £349,19
# 006
MPN: 102741
NOCE
-Soluzione obsoleta-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12575411 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 14499324
Rondella
-Soluzione obsoleta-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14499301 che abbiamo in magazzino
# 008
MPN: 227185
VITE
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £4,85
da £4,85
Questa parte sostituisce il numero di parte 226744
# 008
MPN: 227185
VITE
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £4,85
da £4,85
Questa parte sostituisce il numero di parte 226744
# 008
MPN: 236937
VITE
-Consumi ridotti- -No per USA, CDN- -Vale dal motore N° 122779- -Non più fornito- -Sostituito da 256181-
Superamento
Superamento
# 008
MPN: 236937
VITE
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore n° 124966- -Non più fornito- -Sostituito da 256181-
Superamento
Superamento
# 008
MPN: 256181
VITE
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £24,36
da £24,36
Questa parte sostituisce il numero di parte 236937
# 008
MPN: 256181
VITE
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £24,36
da £24,36
Questa parte sostituisce il numero di parte 236937
# 009
MPN: 223559

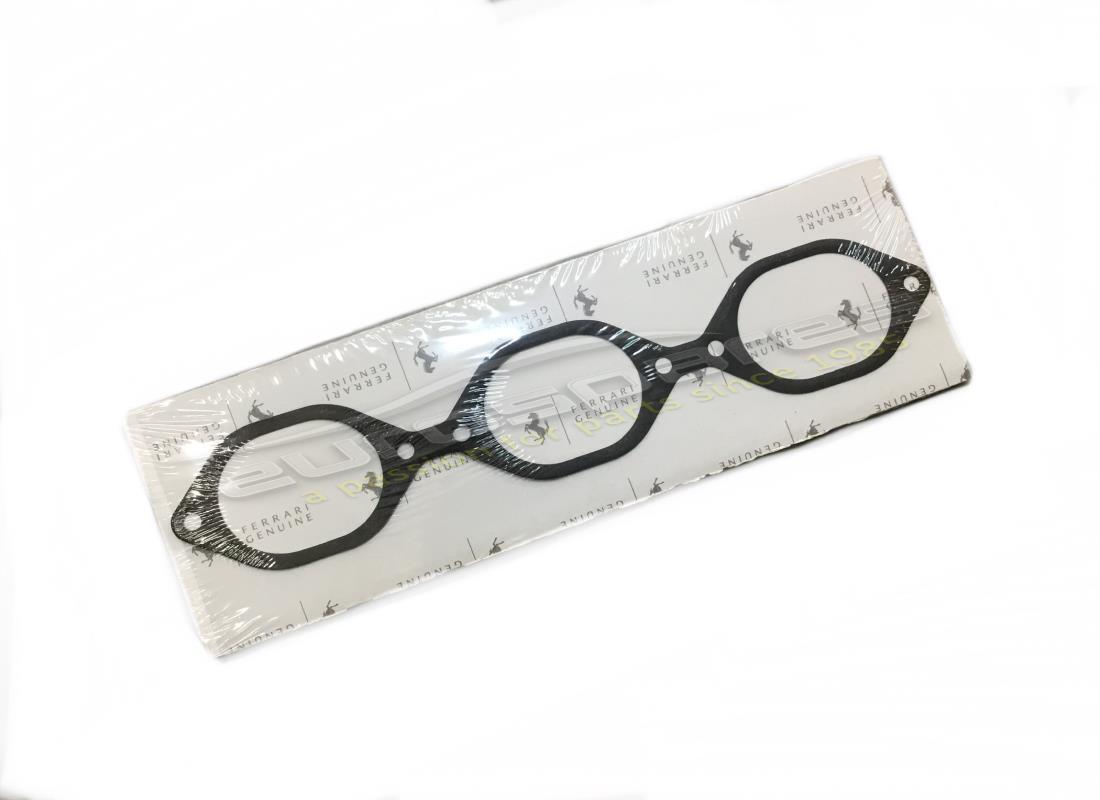

GUARNIZIONE
-Valido fino ad esaurimento-
Superamento
Superamento
# 009
MPN: 247938
GUARNIZIONE
-Applicabile dopo l'esaurimento di 223559- -Applicabile fino all'esaurimento-
da £7,55
da £7,55
Questa parte sostituisce il numero di parte 223559
# 009
MPN: 324069
GUARNIZIONE
-Applicabile dopo l'esaurimento di 247938-
da £4,44
da £4,44
Questa parte sostituisce il codice articolo 247938 che abbiamo in magazzino
# 010
MPN: 11500524
BULLONE PRIGIONIERO
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £0,48
da £0,48
Questa parte sostituisce il codice articolo 11500521 che abbiamo in magazzino
# 010
MPN: 11500524
BULLONE PRIGIONIERO
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £0,48
da £0,48
Questa parte sostituisce il codice articolo 11500521 che abbiamo in magazzino
# 010
MPN: 11500524
BULLONE PRIGIONIERO
-Non per USA, CDN- -Applicabile dal motore n. 122779-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11500521 che abbiamo in magazzino
# 010
MPN: 11500524
BULLONE PRIGIONIERO
-Vale per USA, CDN- -Vale dal motore n. 124966-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11500521 che abbiamo in magazzino
# 010
MPN: 11500624
BULLONE PRIGIONIERO
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £0,51
da £0,51
Questa parte sostituisce il codice articolo 11500621 che abbiamo in magazzino
# 010
MPN: 11500624
BULLONE PRIGIONIERO
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £0,51
da £0,51
Questa parte sostituisce il codice articolo 11500621 che abbiamo in magazzino
# 011
MPN: 159601
NOCE
-Non più fornito-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12578121
# 011
MPN: 228265
NOCE
da £0,47
da £0,47
# 012
MPN: 213283

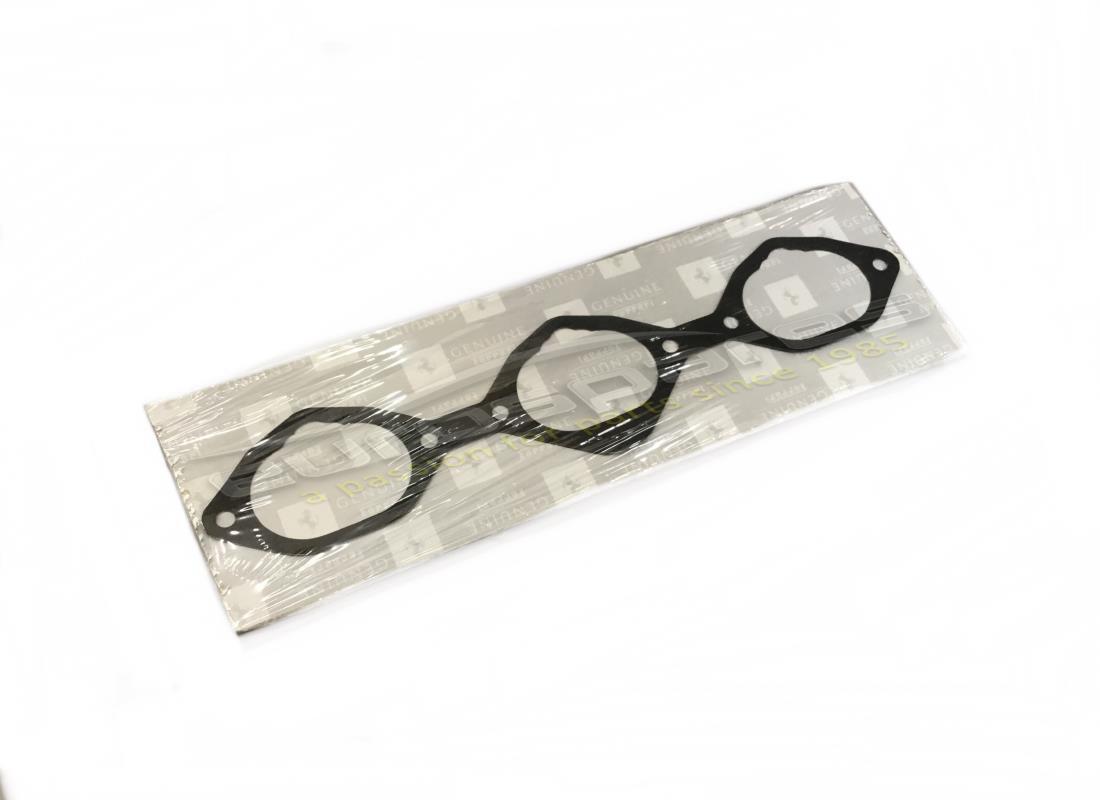

GUARNIZIONE
-Valido fino ad esaurimento-
Superamento
Superamento
# 012
MPN: 247937
GUARNIZIONE
-Applicabile dopo l'esaurimento di 213283- -Applicabile fino all'esaurimento-
da £7,55
da £7,55
Questa parte sostituisce il numero di parte 213283
# 012
MPN: 324065
GUARNIZIONE
-Applicabile dopo l'esaurimento di 247937-
da £4,60
da £4,60
Questa parte sostituisce il codice articolo 247937 che abbiamo in magazzino
# 013
MPN: 179912
CORPO FARFALLATO
da £332,21
da £332,21
# 014
MPN: 195206
DISTANZIALE CORPO FARFALLATO
-Non più fornito- -Sostituito da 240262-
da £75,00
da £75,00
Questa parte sostituisce il numero di parte 179671 - e 1 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 240262
DISTANZIALE CORPO FARFALLATO
da £61,33
da £61,33
Questa parte sostituisce il codice articolo 195206 che abbiamo in magazzino
# 015
MPN: 150302
GUARNIZIONE
-Applicabile per spessore 195206 rif. 14-
da £1,37
da £1,37
# 016
MPN: 190151
MORSETTO
da £2,05
da £2,05
Questa parte sostituisce il numero di parte 204436
# 017
MPN: 231624
VITE
-L. 45mm-
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14305924
# 018
MPN: 219946
staffa
da £2,44
da £2,44
# 019
MPN: 209434
MANICA DESTRA
-Non per USA, CDN-
da £44,35
da £44,35
# 019
MPN: 224509
MANICA DESTRA
-PPLABILIBILE PER USA, CDN-
da £64,16
da £64,16
# 020
MPN: 209435
TUBO DI CONNESSIONE SX
-Non per USA, CDN-
da £24,39
da £24,39
# 020
MPN: 224510
TUBO DI CONNESSIONE SX
-PPLABILIBILE PER USA, CDN-
da £64,16
da £64,16
# 021
MPN: 189710
CLIP
da £0,53
da £0,53
# 022
MPN: 209132
CONNETTORE
# 023
MPN: 180045
FLUSSOMETRO D'ARIA
da £151,54
da £151,54
# 024
MPN: 14461180
GUARNIZIONE
da £0,71
da £0,71
# 025
MPN: 188614
STAFFA FERMACAVO
-Soluzione obsoleta-
da £9,54
da £9,54
# 026
MPN: 178430
CLIP DI FISSAGGIO
-Soluzione obsoleta-
da £0,53
da £0,53
# 027
MPN: 160888
CLIP DI FISSAGGIO
-Soluzione obsoleta-
da £1,81
da £1,81
# 028
MPN: 238411
GUARNIZIONE
-Consumi ridotti- -No per USA, CDN- -Vale dal motore n° 122779- -Vale fino ad esaurimento-
Superamento
Superamento
# 028
MPN: 238411
GUARNIZIONE
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore n° 124966- -Vale fino ad esaurimento-
Superamento
Superamento
# 028
MPN: 263316
GUARNIZIONE
-Consumi ridotti- -Non per USA, CDN- -Applicabile dal motore n. 122779- -Applicabile dopo l'esaurimento di 238411-
da £26,91
da £26,91
Questa parte sostituisce il numero di parte 238411
# 028
MPN: 263316
GUARNIZIONE
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore n. 124966- -Vale dopo l'esaurimento di 238411-
da £26,91
da £26,91
Questa parte sostituisce il numero di parte 238411
# 029
MPN: 229965
RIVESTIMENTO
-Non per USA, CDN- -Applicabile fino al motore n. 122778-
da £132,59
da £132,59
# 029
MPN: 229965
RIVESTIMENTO
-Vale per USA, CDN- -Vale fino al motore n. 124965-
da £132,59
da £132,59
# 029
MPN: 237901
RIVESTIMENTO
-Consumi ridotti- -Non per USA, CDN- -Vale dal motore n. 122779-
da £201,83
da £201,83
# 029
MPN: 237901
RIVESTIMENTO
-Consumi ridotti- -Vale per USA, CDN- -Vale dal motore N° 124966-
da £201,83
da £201,83
# 030
MPN: 149773
CLIP
da £0,47
da £0,47
# 031
MPN: 224008
CLIP
da £0,54
da £0,54
# 032
MPN: 70001788
KIT PLENUM ASPIRAZIONE DX-SX
da £2.121,03
da £2.121,03
Questa parte sostituisce il numero di parte 222476
-part-diagram-0016.webp "FERRARI 599 GTB FIORANO (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI SCARICO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI SCARICO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA BLOW-BY DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI LUBRIFICAZIONE - SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 599 GTB FIORANO (RHD) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI RAFFREDDAMENTO - RADIATORE E SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 599 GTB FIORANO (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 599 GTB FIORANO (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 599 GTB FIORANO (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 599 GTB FIORANO (RHD) RADIATORE DI RAFFREDDAMENTO SCATOLA DIFFERENZIALE E CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 599 GTB FIORANO (RHD) INGRANAGGI ALBERO CAMBIO PRIMARIO E POMPA OLIO CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 599 GTB FIORANO (RHD) INGRANAGGI DELL'ALBERO DEL CAMBIO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 599 GTB FIORANO (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 599 GTB FIORANO (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 599 GTB FIORANO (RHD) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 599 GTB FIORANO (RHD) TUBO E ISOLANTE CONNETTORE MOTORE/CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 599 GTB FIORANO (RHD) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 599 GTB FIORANO (RHD) COMANDO FRENO E FRIZIONE IDRAULICI DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 599 GTB FIORANO (RHD) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 599 GTB FIORANO (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 599 GTB FIORANO (RHD) F1 COMANDO IDRAULICO DELLA FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 599 GTB FIORANO (RHD) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 599 GTB FIORANO (RHD) PINZA FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 599 GTB FIORANO (RHD) PINZA FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 599 GTB FIORANO (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 599 GTB FIORANO (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 599 GTB FIORANO (RHD) SERBATOIO DEL FLUIDO IDRAULICO, POMPA E BOBINA PER IL SISTEMA DEL SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 599 GTB FIORANO (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 599 GTB FIORANO (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 599 GTB FIORANO (RHD) SOSPENSIONE ANTERIORE - BRACCI E BARRA STABILIZZATRICE DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 599 GTB FIORANO (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 599 GTB FIORANO (RHD) SOSPENSIONE POSTERIORE - BRACCI E BARRA STABILIZZATRICE DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 599 GTB FIORANO (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI 599 GTB FIORANO (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI 599 GTB FIORANO (RHD) ALTERNATORE, MOTORINO DI AVVIAMENTO E COMPRESSORE AC DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI 599 GTB FIORANO (RHD) IMPIANTO AC - TUBI FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0056.webp "FERRARI 599 GTB FIORANO (RHD) IMPIANTO AC - TUBI ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0057.webp "FERRARI 599 GTB FIORANO (RHD) UNITÀ EVAPORATORE E CONTROLLI DIAGRAMMA DELLE PARTI")
-part-diagram-0058.webp "FERRARI 599 GTB FIORANO (RHD) KIT DI STRUMENTI DIAGRAMMA DELLE PARTI")
-part-diagram-0059.webp "FERRARI 599 GTB FIORANO (RHD) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0060.webp "FERRARI 599 GTB FIORANO (RHD) RUOTA DI SCORTA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 599 GTB FIORANO (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 599 GTB FIORANO (RHD) SCOCCA - TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 599 GTB FIORANO (RHD) ROLL BAR DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 599 GTB FIORANO (RHD) STRUTTURE ED ELEMENTI ANTERIORI DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 599 GTB FIORANO (RHD) STRUTTURE ED ELEMENTI, CENTRO DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 599 GTB FIORANO (RHD) STRUTTURE ED ELEMENTI POSTERIORE DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 599 GTB FIORANO (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 599 GTB FIORANO (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 599 GTB FIORANO (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 599 GTB FIORANO (RHD) ISOLAMENTO FIREWALL DEL VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 599 GTB FIORANO (RHD) ISOLAMENTO ABITACOLO PASSEGGERI DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 599 GTB FIORANO (RHD) ISOLAMENTO DEL VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 599 GTB FIORANO (RHD) RIVESTIMENTI E TAPPETI ABITACOLO PASSEGGERO DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 599 GTB FIORANO (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 599 GTB FIORANO (RHD) RIVESTIMENTO VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 599 GTB FIORANO (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 599 GTB FIORANO (RHD) COPERCHIO DEL VANO BAGAGLI E SPORTELLO DEL SERBATOIO DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 599 GTB FIORANO (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 599 GTB FIORANO (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 599 GTB FIORANO (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 599 GTB FIORANO (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 599 GTB FIORANO (RHD) SEDILI ANTERIORI COMPLETI E CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 599 GTB FIORANO (RHD) SEDILE ANTERIORE - RIVESTIMENTI E COMPONENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 599 GTB FIORANO (RHD) SEDILE ANTERIORE - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 599 GTB FIORANO (RHD) SEDILE ANTERIORE DA CORSA - GUIDE E MECCANISMO DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 599 GTB FIORANO (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 599 GTB FIORANO (RHD) RIVESTIMENTI INTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 599 GTB FIORANO (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 599 GTB FIORANO (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 599 GTB FIORANO (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 599 GTB FIORANO (RHD) STRUMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 599 GTB FIORANO (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 599 GTB FIORANO (RHD) RIVESTIMENTI ESTERNI DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 599 GTB FIORANO (RHD) SENSORE DI MOVIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 599 GTB FIORANO (RHD) CENTRALINE VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 599 GTB FIORANO (RHD) CENTRALINE ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 599 GTB FIORANO (RHD) ECU VANO BAGAGLI DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 599 GTB FIORANO (RHD) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 599 GTB FIORANO (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 599 GTB FIORANO (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 599 GTB FIORANO (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 599 GTB FIORANO (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 599 GTB FIORANO (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 599 GTB FIORANO (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 599 GTB FIORANO (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 599 GTB FIORANO (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 599 GTB FIORANO (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 599 GTB FIORANO (RHD) DISTRIBUZIONE - PUNTERIE ED ALBERI DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 599 GTB FIORANO (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI ALIMENTAZIONE CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 599 GTB FIORANO (RHD) POMPA DI BENZINA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 599 GTB FIORANO (RHD) SERBATOIO CARBURANTE - COLLO DI RIEMPIMENTO E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 599 GTB FIORANO (RHD) SERBATOIO CARBURANTE - ISOLAMENTO E PROTEZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 599 GTB FIORANO (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
