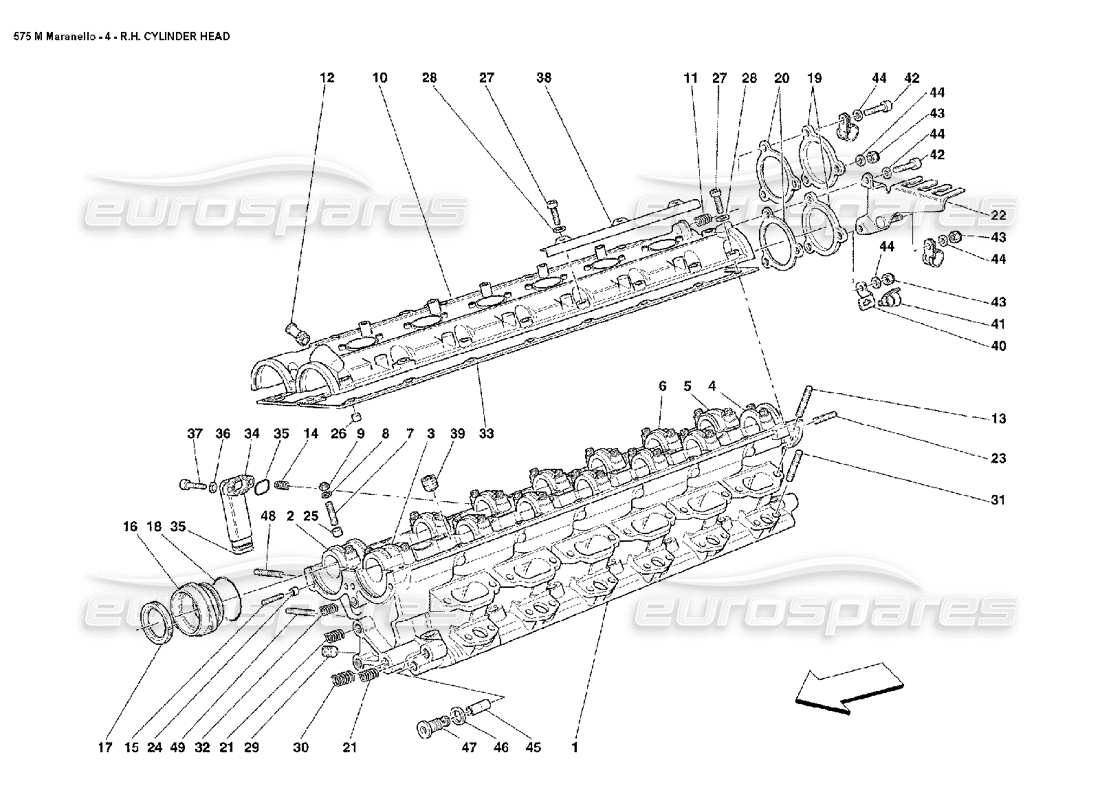

ferrari 575m maranello schema delle parti della testata destra

004 - Testata destra

Ferrari 575M Maranello R.H. Cylinder Head Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 000
MPN: 194325
TESTA CILINDRI COMPLETA DX
da £5.522,81
da £5.522,81
Questa parte sostituisce il numero di parte 180535
# 001
MPN: 180535
TESTA DESTRA
- Con testata completa
Superamento
Superamento
# 002
MPN: 154203
TAPPO ANTERIORE DESTRO
- Con testata completa
# 003
MPN: 154205
TAPPO ANTERIORE SINISTRO
- Con testata completa
# 004
MPN: 154204
TAPPO POSTERIORE SINISTRO
- Con testata completa
# 005
MPN: 154206
TAPPO POSTERIORE DESTRO
- Con testata completa
# 006
MPN: 154207
TAPPO INTERMEDIO
- Con testata completa
# 007
MPN: 13541424
PERNO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13541421
# 008
MPN: 11197774
Rondella
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 15896214
NOCE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 15896211
# 010
MPN: 180483
COPERTURA TESTA CILINDRI DX
- Con testata completa
# 011
MPN: 13525570
INSERTO FILETTATO
da £3,26
da £3,26
Questa parte sostituisce il numero di parte 109668
# 012
MPN: 154525
RACCORDO FILETTATO
da £24,94
da £24,94
# 013
MPN: 13541124
PERNO
da £11,62
da £11,62
Questa parte sostituisce il numero di parte 13541121
# 014
MPN: 13525170
INSERTO FILETTATO
da £0,51
da £0,51
# 015
MPN: 13539324
PERNO
- Non come pezzo di ricambio - Sostituito da 13539424
da £0,74
da £0,74
# 015
MPN: 13539424
PERNO
da £1,18
da £1,18
# 016
MPN: 182409
COPERTURA FRONTALE
da £32,70
da £32,70
# 017
MPN: 163987
ANELLO DI TENUTA
da £9,95
da £9,95
Questa parte sostituisce il numero di parte 136526
# 018
MPN: 158349
O GUARNIZIONE
da £2,51
da £2,51
# 019
MPN: 182126
COPERCHIO PICCOLO POSTERIORE
da £18,17
da £18,17
# 020
MPN: 182127
GUARNIZIONE COPERTURA
da £5,30
da £5,30
# 021
MPN: 13525770
INSERTO FILETTATO
da £1,55
da £1,55
Questa parte sostituisce il numero di parte 103830
# 022
MPN: 185306
STAFFA SX
da £10,67
da £10,67
# 023
MPN: 13541124
PERNO
da £11,62
da £11,62
Questa parte sostituisce il numero di parte 13541121
# 024
MPN: 182434
TASSELLO DI CENTRAGGIO
da £1,27
da £1,27
# 025
MPN: 102725
TASSELLO
da £0,59
da £0,59
# 026
MPN: 102725
TASSELLO
da £0,64
da £0,64
# 027
MPN: 156834
VITE
da £1,55
da £1,55
# 028
MPN: 12601274
Rondella
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 14326101
TAPPO FILETTATO
da £0,72
da £0,72
# 029
MPN: 14326150
TAPPO FILETTATO
- Non come pezzo di ricambio - Sostituito da 14326101
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12326150
# 030
MPN: 13524670
INSERTO FILETTATO
da £0,71
da £0,71
# 031
MPN: 11500224
PERNO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 11500221 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 13525470
INSERTO FILETTATO
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 107333
# 033
MPN: 182931
GUARNIZIONE COPERTURA
da £24,36
da £24,36
# 034
MPN: 154647
CONDOTTO SCARICO OLIO
da £27,93
da £27,93
# 035
MPN: 142599
O GUARNIZIONE
da £0,66
da £0,66
# 036
MPN: 12601174
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 12601173 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 14304224
VITE
da £0,53
da £0,53
# 038
MPN: 182703
SUPPORTO CAVI
- Staffa
da £5,78
da £5,78
# 039
MPN: 127635
TAPPO FILETTATO
da £1,48
da £1,48
Questa parte sostituisce il numero di parte 183447
# 040
MPN: 178555
STAFFA DESTRA
da £6,09
da £6,09
# 041
MPN: 164565
CLIP DI FISSAGGIO
da £0,71
da £0,71
# 042
MPN: 14432224
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14432221
# 043
MPN: 102948
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12574211 - e 3 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 12604274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12604271 - e 1 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 156862
VALVOLA DI NON RITORNO
da £5,14
da £5,14
# 046
MPN: 10298460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
# 047
MPN: 163714
TAPPO
da £17,35
da £17,35
# 048
MPN: 13516824
PERNO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 13516821
# 049
MPN: 13517024
PERNO
da £0,51
da £0,51
