ferrari 550 maranello strutture e componenti frontali diagramma delle parti

101 - Strutture e componenti frontali

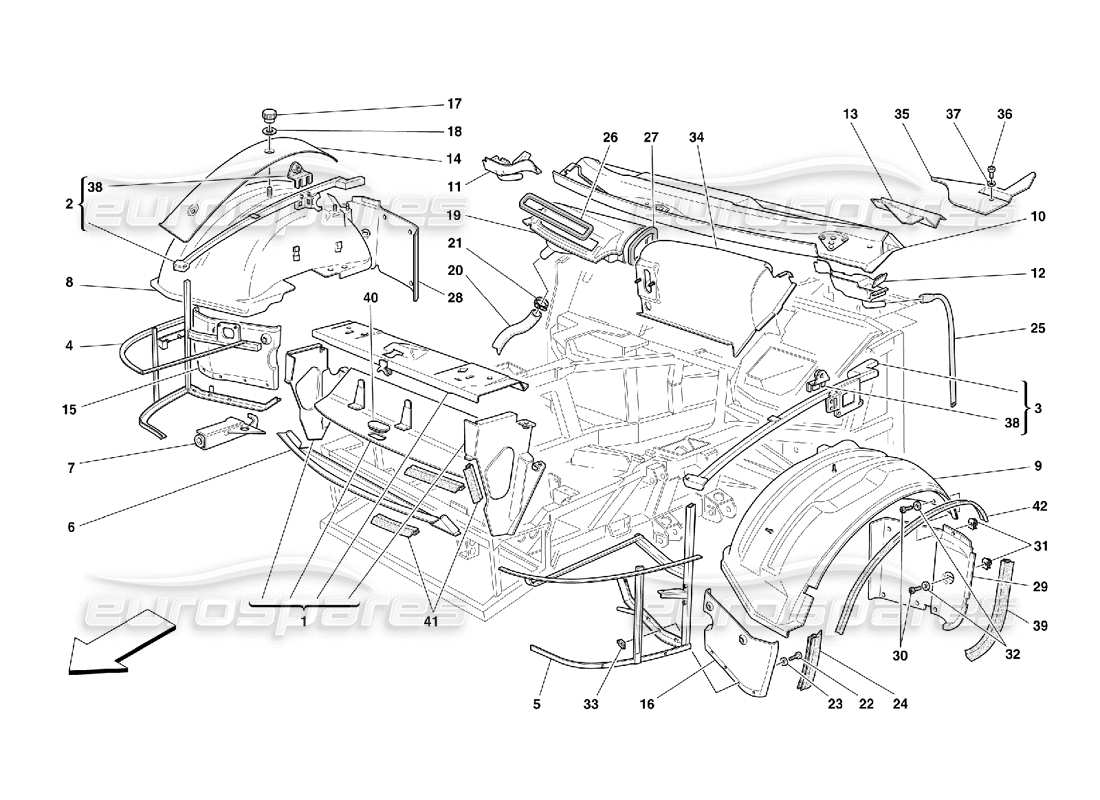

Ferrari 550 Maranello Front Structures and Components Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 000
MPN: 70000137

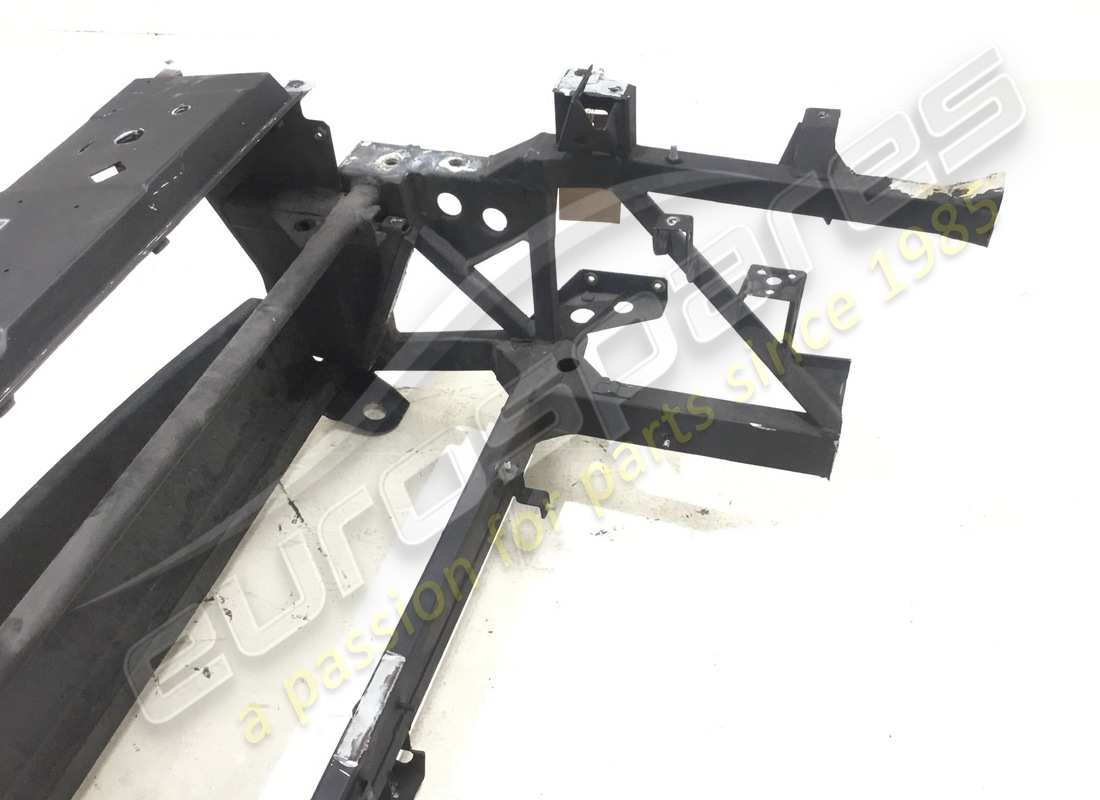

TELAIO ANTERIORE
da £2.562,53
da £2.562,53
# 001
MPN: 64716800
TRAVERSA ANTERIORE COMPLETA
da £5.229,51
da £5.229,51
# 002
MPN: 64945600
TELAIO LATO DX
- Non per GD
da £657,53
da £657,53
# 002
MPN: 65219500
TELAIO LATO DX
- Valido per GD
da £1.590,91
da £1.590,91
# 003
MPN: 64945700
TELAIO LATO SX
- Non per GD
da £536,50
da £536,50
# 003
MPN: 65219600
TELAIO LATO SX
- Valido per GD
da £836,27
da £836,27
# 006
MPN: 64558400
TRASPORTATORE INFERIORE
da £156,97
da £156,97
# 007
MPN: 64943000
STAFFA GANCIO TRAINO
da £156,68
da £156,68
# 008
MPN: 64560200

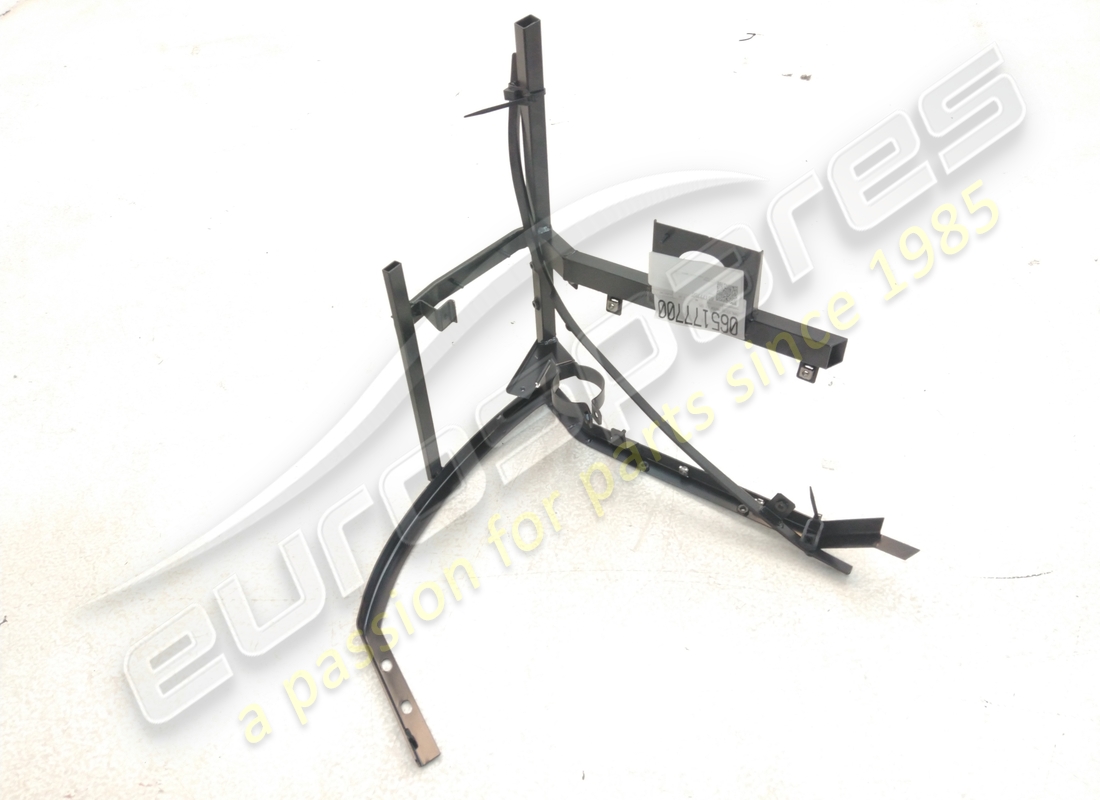

TIMONERIA ANTERIORE DX
- Non per GD
da £378,33
da £378,33
Questa parte sostituisce il numero di parte 64839700 - e 2 altro. Fare clic per visualizzare i dettagli
# 008
MPN: 65210600
TIMONERIA ANTERIORE DX
- Valido per GD
da £240,29
da £240,29
# 009
MPN: 64560300
TIMONERIA ANTERIORE SX
- Non per GD
da £447,65
da £447,65
Questa parte sostituisce il numero di parte 64839800 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 65219400
TIMONERIA ANTERIORE SX
- Valido per GD
da £186,85
da £186,85
# 010
MPN: 64787200

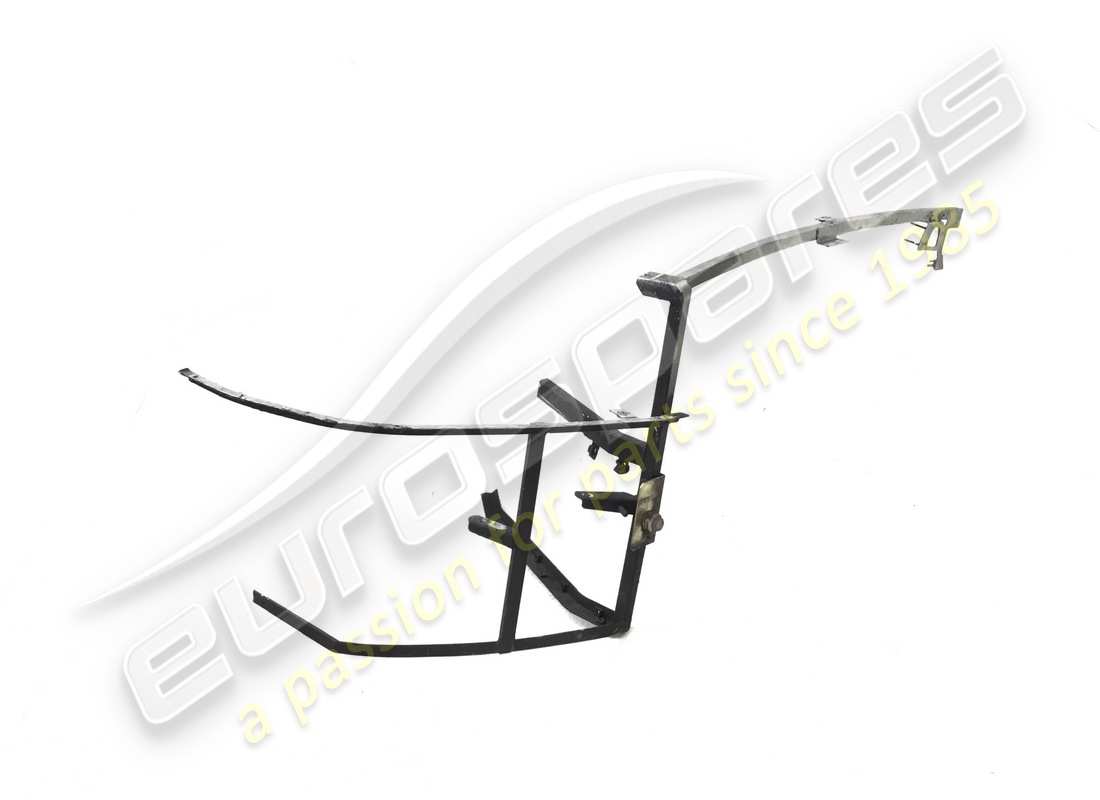

TRAVERSA INFERIORE DEL PARABREZZA
- Non per GD
da £197,46
da £197,46
Questa parte sostituisce il numero di parte 64741300
# 010
MPN: 65210700
TRAVERSA INFERIORE DEL PARABREZZA
- Valido per GD
da £771,66
da £771,66
# 011
MPN: 64789400
INSERTO ANTERIORE COMPLETO DX
da £46,40
da £46,40
Questa parte sostituisce il numero di parte 64561900
# 012
MPN: 64789500
INSERTO ANTERIORE COMPLETO SX
da £46,40
da £46,40
Questa parte sostituisce il numero di parte 64562000
# 013
MPN: 64561700
GUARNIZIONE INFERIORE DX
da £73,38
da £73,38
# 013
MPN: 64561800
GUARNIZIONE INFERIORE SX
da £45,38
da £45,38
# 014
MPN: 63198800
COPERTINA
- Valido fino ad esaurimento scorte
da £136,95
da £136,95
# 014
MPN: 65142100
COPERTINA
- Valido dopo esaurimento scorte di 63198800
da £9,96
da £9,96
Questa parte sostituisce il codice articolo 63198800 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 64902400

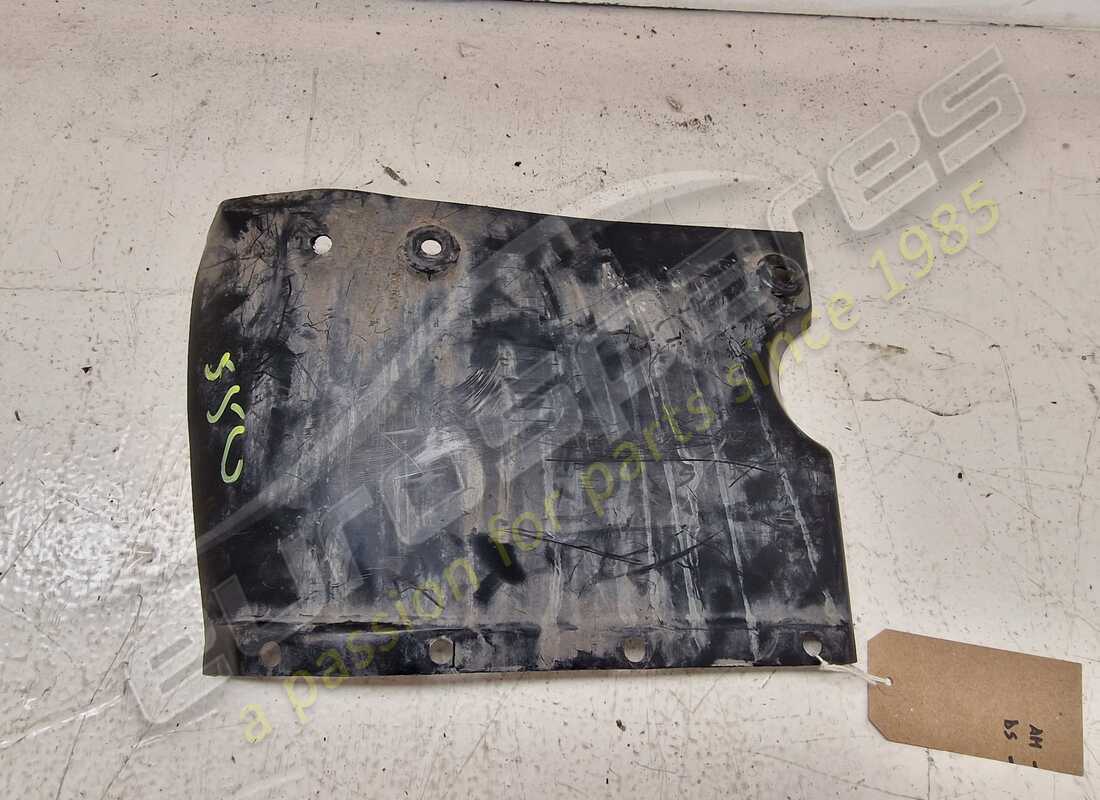

PROTEZIONE ANTERIORE DX
da £60,08
da £60,08
# 016
MPN: 64902500
PROTEZIONE ANTERIORE SX
da £24,18
da £24,18
# 017
MPN: 63198900
GHIERA
da £19,77
da £19,77
# 018
MPN: 13604115
DISTANZIATORE
da £0,70
da £0,70
Questa parte sostituisce il numero di parte 13604111
# 019
MPN: 63200700
CANALIZZAZIONE DELL'ARIA
- Non per GD
Superamento
Superamento
# 019
MPN: 64281800
CANALIZZAZIONE DELL'ARIA
- Valido per GD
Superamento
Superamento
# 020
MPN: 63200800
TUBO SCARICO ACQUA
- Non per GD
da £21,88
da £21,88
# 020
MPN: 64537300
TUBO SCARICO ACQUA
- Valido per GD
da £26,79
da £26,79
# 021
MPN: 296782
COLLARE A VITE
da £4,99
da £4,99
Questa parte sostituisce il numero di parte 12174090
# 022
MPN: 10902224

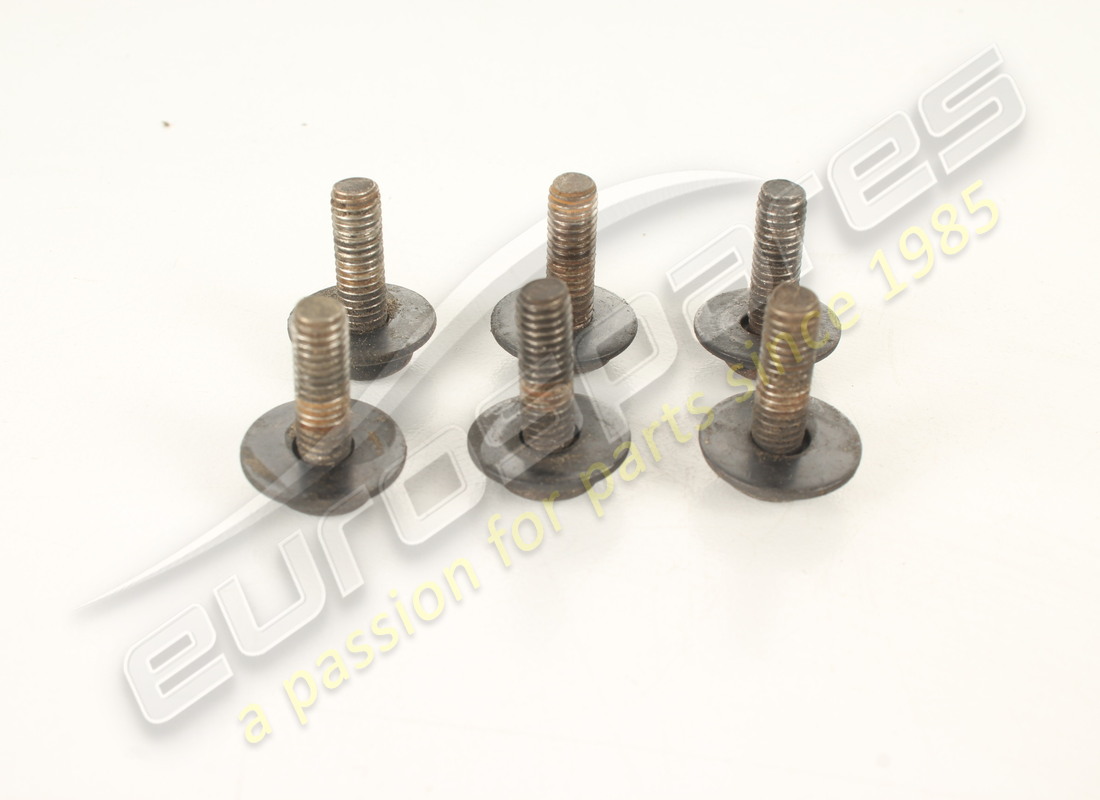

VITE
da £0,49
da £0,49
# 023
MPN: 10519424
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 10519401 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 65260100

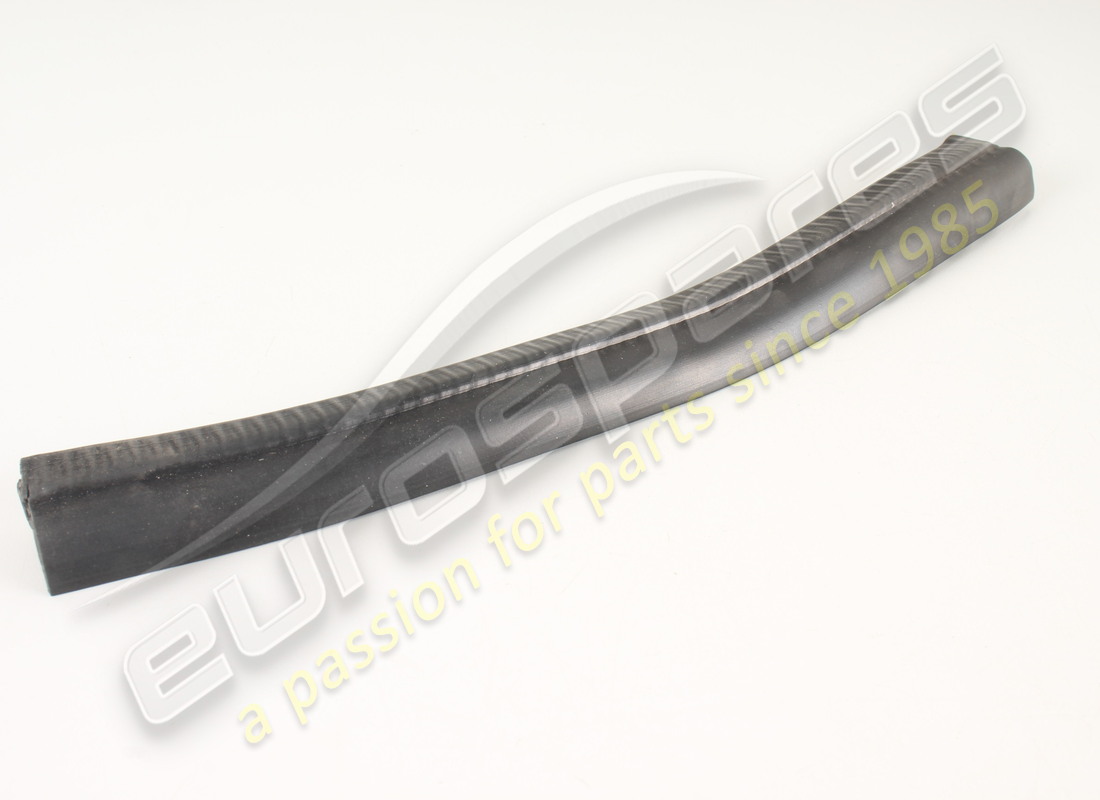

GUARNIZIONE
da £1,83
da £1,83
# 025
MPN: 65195300
TUBO SCARICO ACQUA
da £4,36
da £4,36
# 026
MPN: 65192200
GUARNIZIONE
da £2,96
da £2,96
# 027
MPN: 63201100
GUARNIZIONE
da £6,11
da £6,11
# 028
MPN: 64560400
TIMONERIA ANTERIORE INFERIORE DX
da £89,25
da £89,25
# 029
MPN: 64560500
TIMONERIA ANTERIORE INFERIORE SX
da £84,00
da £84,00
# 030
MPN: 14778418
VITE
(quantità minima dell'ordine = 10)
da £0,47
da £0,47
# 031
MPN: 62766300
CLIP
da £0,47
da £0,47
# 032
MPN: 10519424
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 10519401 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 60659100
DADO CON GABBIA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 0-166-1-039-50 - e 1 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 170688

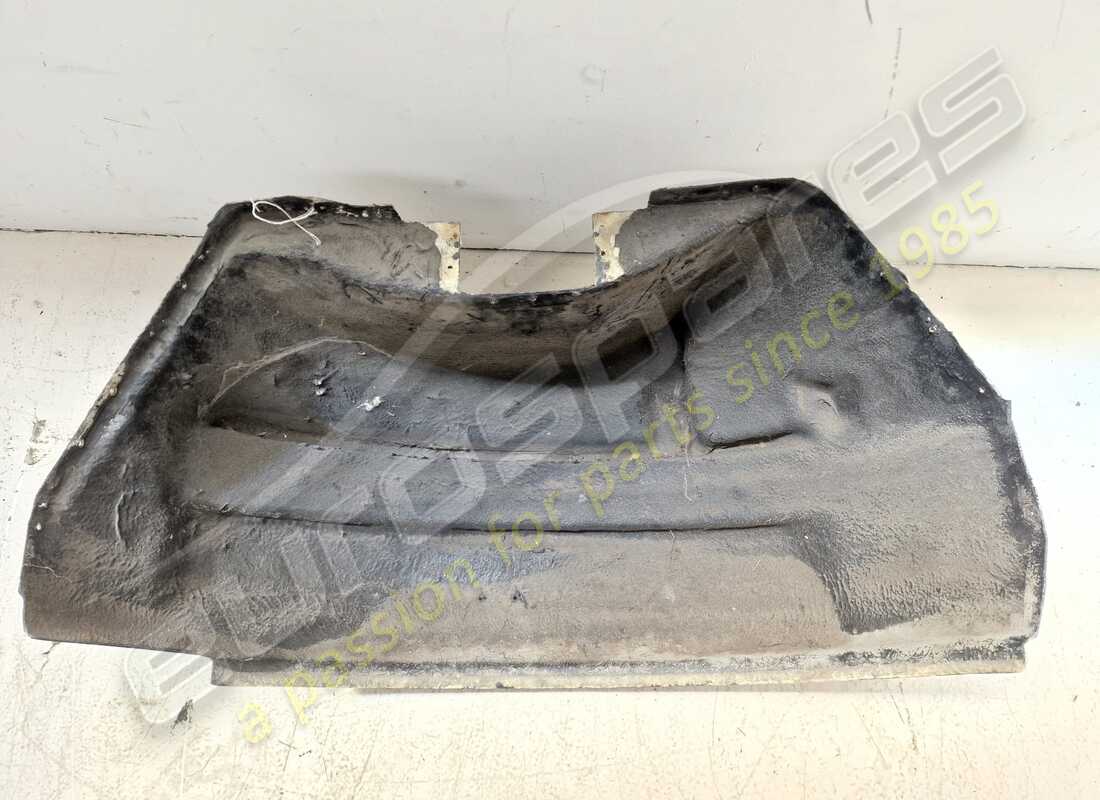

PROTEZIONE PER IL CONDIZIONAMENTO
- Valido per GD
da £276,06
da £276,06
# 034
MPN: 65081800
PROTEZIONE PER IL CONDIZIONAMENTO
- Non per GD
da £154,35
da £154,35
# 035
MPN: 65194100
COPERTURA LATERALE DX
da £5,38
da £5,38
# 035
MPN: 65194200
COPERTURA LATERALE SX
da £9,79
da £9,79
# 036
MPN: 64460500
VITE
da £0,61
da £0,61
# 037
MPN: 12638124
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 12638101 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 65886700
STAFFA AMMORTIZZATORE GAS CAPPA
da £16,07
da £16,07
# 039
MPN: 65747600
GUARNIZIONE
da £3,74
da £3,74
# 040
MPN: 62797700
TAPPO
da £1,88
da £1,88
# 041
MPN: 63403200
GUARNIZIONE
da £9,14
da £9,14
# 042
MPN: 65747600
GUARNIZIONE
da £3,74
da £3,74
