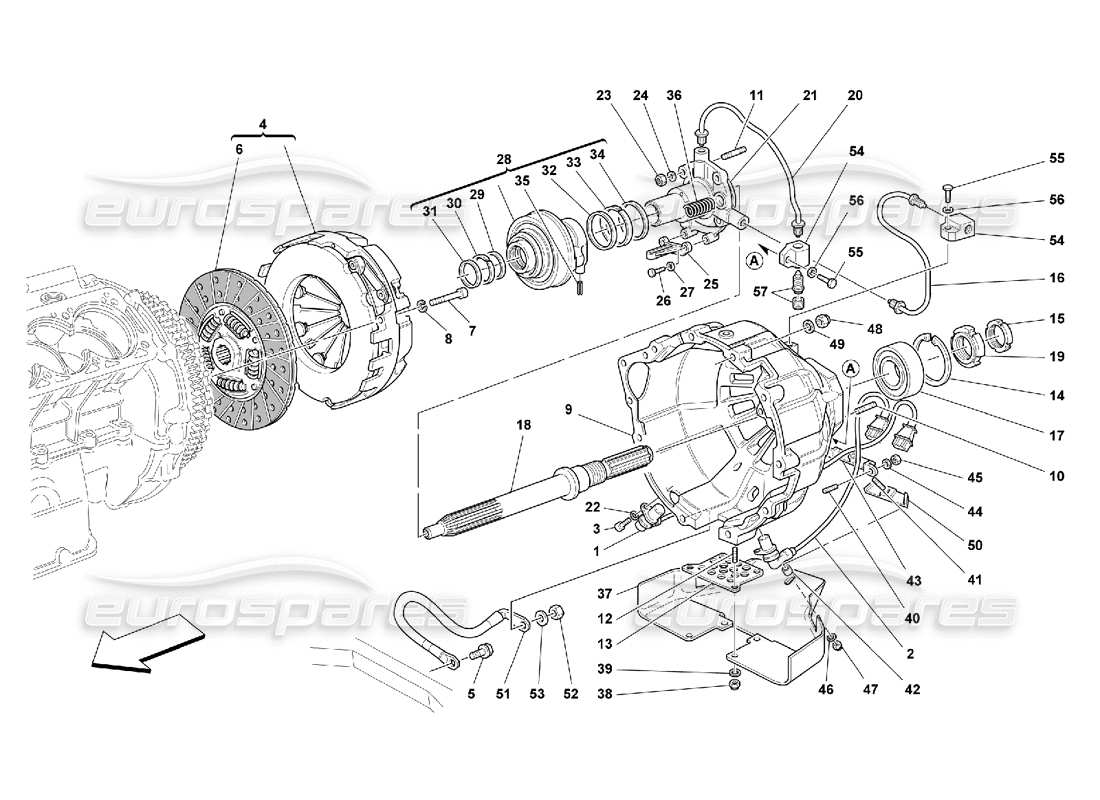

ferrari 550 maranello frizione - comandi diagramma delle parti

029 - Frizione - Comandi

Ferrari 550 Maranello Clutch - Controls Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                                    #
                                                                                                    Numero di parte
                                                                                                    Descrizione
                                                                                                    Prezzo
                                                                                                    # 001
                                                                                                    MPN: 164082

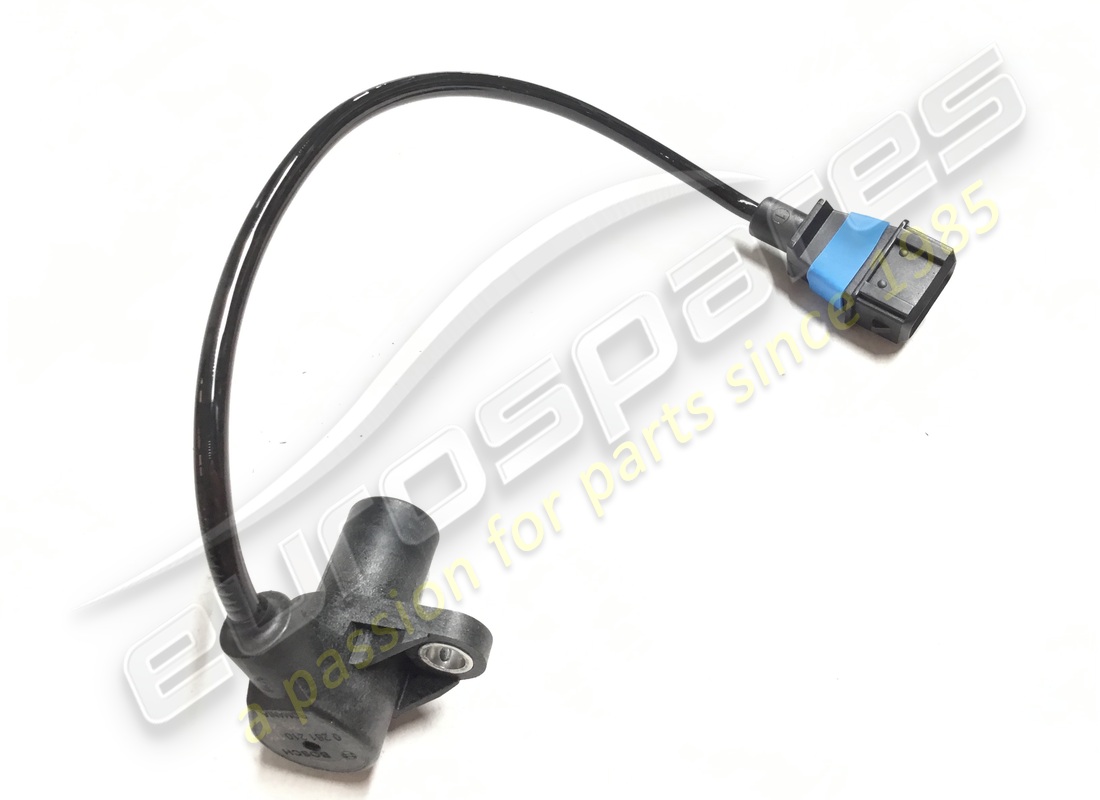

                                                                                                    SENSORE VELOCITÀ ANGOLARE LATO DX
                                                                                                    da £110,39
                                                                                                    da £110,39
                                                                                                    Questa parte sostituisce il numero di parte 152262
                                                                                                    # 002
                                                                                                    MPN: 164083

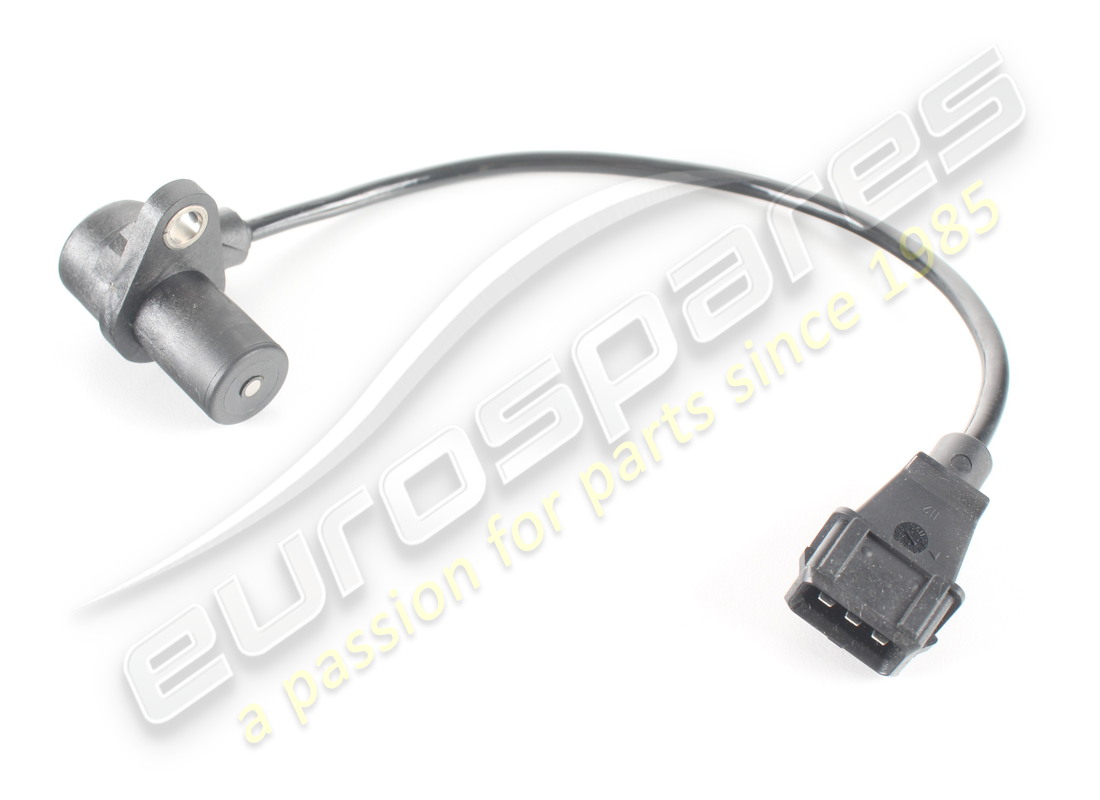

                                                                                                    SENSORE VELOCITÀ ANGOLARE LATO SX
                                                                                                    da £153,50
                                                                                                    da £153,50
                                                                                                    Questa parte sostituisce il numero di parte 158729
                                                                                                    # 003
                                                                                                    MPN: 14305124
                                                                                                    VITE
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 14305121
                                                                                                    # 004
                                                                                                    MPN: 194775
                                                                                                    FRIZIONE COMPLETA
                                                                                                    da £1.546,14
                                                                                                    da £1.546,14
                                                                                                    Questa parte sostituisce il numero di parte 153724 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 005
                                                                                                    MPN: 16296421
                                                                                                    VITE
                                                                                                    da £37,16
                                                                                                    da £37,16
                                                                                                    # 006
                                                                                                    MPN: 138961
                                                                                                    DISCO FRIZIONE
                                                                                                    Superamento
                                                                                                    Superamento
                                                                                                    # 006
                                                                                                    MPN: 194776
                                                                                                    DISCO FRIZIONE
                                                                                                    da £665,19
                                                                                                    da £665,19
                                                                                                    Questa parte sostituisce il numero di parte 153721
                                                                                                    # 007
                                                                                                    MPN: 14305934
                                                                                                    VITE
                                                                                                    da £0,80
                                                                                                    da £0,80
                                                                                                    Questa parte sostituisce il numero di parte 14305931
                                                                                                    # 008
                                                                                                    MPN: 127494
                                                                                                    Rondella
                                                                                                    (quantità minima dell'ordine = 20)
                                                                                                    da £0,51
                                                                                                    da £0,51
                                                                                                    Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 009
                                                                                                    MPN: 151601
                                                                                                    ALLOGGIAMENTO FRIZIONE COMPLETO
                                                                                                    da £2.524,58
                                                                                                    da £2.524,58
                                                                                                    # 009
                                                                                                    MPN: 168915
                                                                                                    ALLOGGIAMENTO FRIZIONE
                                                                                                    - Con campana frizione completa
                                                                                                    # 010
                                                                                                    MPN: 13546334
                                                                                                    PERNO
                                                                                                    da £0,62
                                                                                                    da £0,62
                                                                                                    Questa parte sostituisce il numero di parte 13546331
                                                                                                    # 011
                                                                                                    MPN: 13543124
                                                                                                    PERNO
                                                                                                    da £3,69
                                                                                                    da £3,69
                                                                                                    Questa parte sostituisce il numero di parte 13543121
                                                                                                    # 012
                                                                                                    MPN: 11001024
                                                                                                    PERNO
                                                                                                    (quantità minima dell'ordine = 5)
                                                                                                    da £1,35
                                                                                                    da £1,35
                                                                                                    Questa parte sostituisce il numero di parte 11001011 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 013
                                                                                                    MPN: 144441
                                                                                                    COPERCHIO PICCOLO CAMPO FRIZIONE
                                                                                                    da £0,99
                                                                                                    da £0,99
                                                                                                    # 015
                                                                                                    MPN: 165576
                                                                                                    GHIERA
                                                                                                    da £29,79
                                                                                                    da £29,79
                                                                                                    # 016
                                                                                                    MPN: 165759
                                                                                                    TUBO MANDATA OLIO
                                                                                                    da £121,44
                                                                                                    da £121,44
                                                                                                    # 017
                                                                                                    MPN: 145805
                                                                                                    CUSCINETTO
                                                                                                    - Valido fino ad esaurimento scorte
                                                                                                    da £73,60
                                                                                                    da £73,60
                                                                                                    Questa parte sostituisce il numero di parte 125934
                                                                                                    # 017
                                                                                                    MPN: 174470
                                                                                                    CUSCINETTO
                                                                                                    - Valido dopo esaurimento scorte di 145805
                                                                                                    da £28,82
                                                                                                    da £28,82
                                                                                                    Questa parte sostituisce il numero di parte 174469
                                                                                                    # 018
                                                                                                    MPN: 165573
                                                                                                    ALBERO FRIZIONE
                                                                                                    da £374,51
                                                                                                    da £374,51
                                                                                                    # 019
                                                                                                    MPN: 165575
                                                                                                    GHIERA
                                                                                                    da £12,86
                                                                                                    da £12,86
                                                                                                    # 020
                                                                                                    MPN: 165733
                                                                                                    TUBO DI SFIATO
                                                                                                    da £36,90
                                                                                                    da £36,90
                                                                                                    # 021
                                                                                                    MPN: 169137
                                                                                                    FLANGIA CON MANICOTTO
                                                                                                    da £683,75
                                                                                                    da £683,75
                                                                                                    # 022
                                                                                                    MPN: 12601274
                                                                                                    Rondella
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 023
                                                                                                    MPN: 133989
                                                                                                    NOCE
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 8 D 4-UNI 207
                                                                                                    # 024
                                                                                                    MPN: 127496
                                                                                                    Rondella
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 025
                                                                                                    MPN: 151693
                                                                                                    PIATTO
                                                                                                    da £43,95
                                                                                                    da £43,95
                                                                                                    # 026
                                                                                                    MPN: 10977524
                                                                                                    VITE
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    # 027
                                                                                                    MPN: 127493
                                                                                                    Rondella
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    Questa parte sostituisce il numero di parte 106849 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 028
                                                                                                    -
                                                                                                    CUSCINETTO REGGISPINTA
                                                                                                    # 028
                                                                                                    MPN: 177201

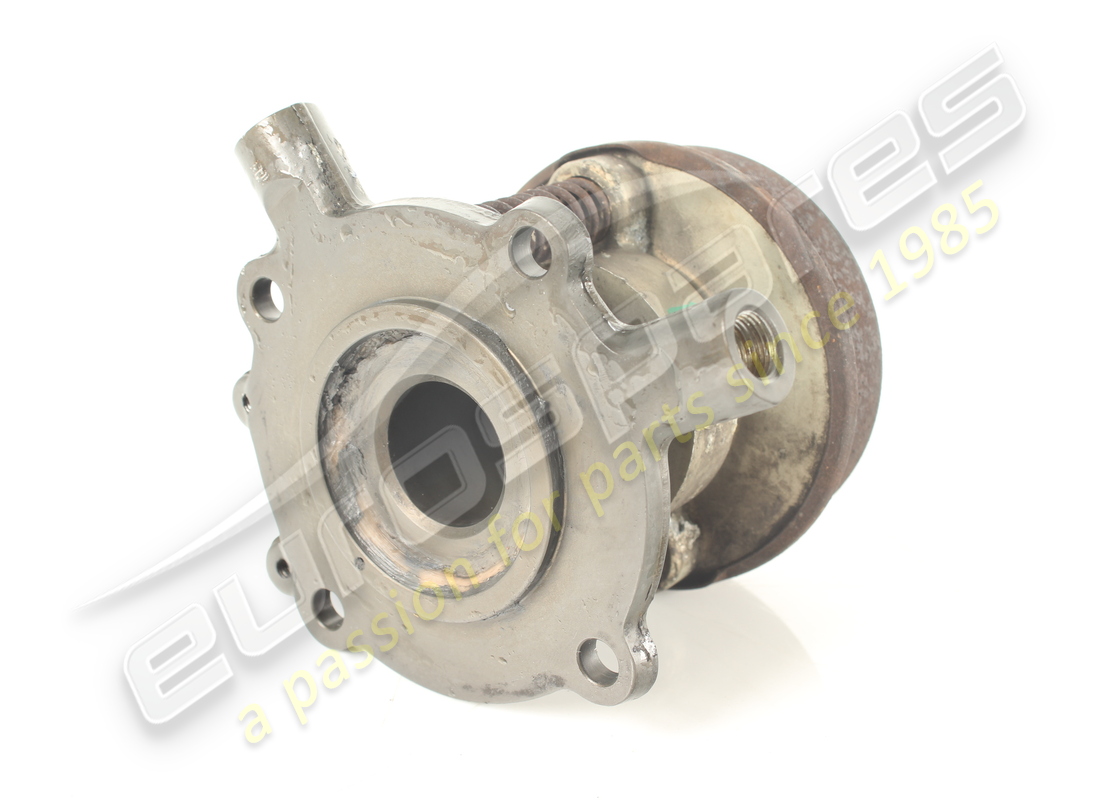

                                                                                                    CUSCINETTO REGGISPINTA COMPLETO
                                                                                                    (senza sigilli)
                                                                                                    da £495,00
                                                                                                    da £495,00
                                                                                                    Questa parte sostituisce il numero di parte 177202
                                                                                                    # 028
                                                                                                    MPN: 177201
                                                                                                    CUSCINETTO REGGISPINTA
                                                                                                    (senza sigilli)
                                                                                                    da £495,00
                                                                                                    da £495,00
                                                                                                    Questa parte sostituisce il numero di parte 177202
                                                                                                    # 029
                                                                                                    MPN: 154505
                                                                                                    ANELLO DI TENUTA
                                                                                                    da £6,89
                                                                                                    da £6,89
                                                                                                    # 030
                                                                                                    MPN: 154504
                                                                                                    SQUILLO
                                                                                                    da £3,63
                                                                                                    da £3,63
                                                                                                    # 031
                                                                                                    MPN: 154550
                                                                                                    ANELLO RASCHIATORE
                                                                                                    da £12,51
                                                                                                    da £12,51
                                                                                                    Questa parte sostituisce il numero di parte 144550
                                                                                                    # 032
                                                                                                    MPN: 154508
                                                                                                    ANELLO DI TENUTA
                                                                                                    da £23,07
                                                                                                    da £23,07
                                                                                                    # 033
                                                                                                    MPN: 154507
                                                                                                    SQUILLO
                                                                                                    da £2,01
                                                                                                    da £2,01
                                                                                                    Questa parte sostituisce il numero di parte 170419 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 034
                                                                                                    MPN: 154551
                                                                                                    ANELLO RASCHIATORE
                                                                                                    da £16,42
                                                                                                    da £16,42
                                                                                                    # 035
                                                                                                    MPN: 14163970
                                                                                                    PERNO FLESSIBILE
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    # 036
                                                                                                    MPN: 155207
                                                                                                    MOLLA DI PRECARICO
                                                                                                    da £2,25
                                                                                                    da £2,25
                                                                                                    # 037
                                                                                                    MPN: 170115
                                                                                                    SCHERMO PER PROTEZIONE DEL SENSORE DI FASE
                                                                                                    da £255,33
                                                                                                    da £255,33
                                                                                                    # 038
                                                                                                    MPN: 15896470
                                                                                                    NOCE
                                                                                                    (quantità minima dell'ordine = 20)
                                                                                                    da £0,78
                                                                                                    da £0,78
                                                                                                    Questa parte sostituisce il codice articolo 15896415 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 039
                                                                                                    MPN: 12601174
                                                                                                    Rondella
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il codice articolo 12601173 che abbiamo in magazzino - e 5 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 040
                                                                                                    MPN: 13540824
                                                                                                    PERNO
                                                                                                    da £14,21
                                                                                                    da £14,21
                                                                                                    Questa parte sostituisce il numero di parte 13540821
                                                                                                    # 041
                                                                                                    MPN: 155177
                                                                                                    PERNO
                                                                                                    da £4,33
                                                                                                    da £4,33
                                                                                                    # 042
                                                                                                    MPN: 155175
                                                                                                    DISTANZIATORE
                                                                                                    da £0,85
                                                                                                    da £0,85
                                                                                                    # 043
                                                                                                    MPN: 154464
                                                                                                    SUPPORTO
                                                                                                    da £14,07
                                                                                                    da £14,07
                                                                                                    # 044
                                                                                                    MPN: 12639724
                                                                                                    Rondella
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 12639725 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 045
                                                                                                    MPN: 102741
                                                                                                    NOCE
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 12575411 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 046
                                                                                                    MPN: 11199274
                                                                                                    Rondella
                                                                                                    da £0,54
                                                                                                    da £0,54
                                                                                                    # 047
                                                                                                    MPN: 15896470
                                                                                                    NOCE
                                                                                                    (quantità minima dell'ordine = 20)
                                                                                                    da £0,78
                                                                                                    da £0,78
                                                                                                    Questa parte sostituisce il codice articolo 15896415 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 048
                                                                                                    MPN: 16100814
                                                                                                    NOCE
                                                                                                    da £0,71
                                                                                                    da £0,71
                                                                                                    Questa parte sostituisce il numero di parte 16100811 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 049
                                                                                                    MPN: 12601374
                                                                                                    Rondella
                                                                                                    da £0,53
                                                                                                    da £0,53
                                                                                                    Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 050
                                                                                                    MPN: 146654
                                                                                                    SUPPORTO
                                                                                                    da £46,72
                                                                                                    da £46,72
                                                                                                    # 051
                                                                                                    MPN: 155918
                                                                                                    CAVO DI TERRA
                                                                                                    da £7,33
                                                                                                    da £7,33
                                                                                                    # 052
                                                                                                    MPN: 15896470
                                                                                                    NOCE
                                                                                                    (quantità minima dell'ordine = 20)
                                                                                                    da £0,78
                                                                                                    da £0,78
                                                                                                    Questa parte sostituisce il codice articolo 15896415 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                    # 053
                                                                                                    MPN: 11199274
                                                                                                    Rondella
                                                                                                    da £0,54
                                                                                                    da £0,54
                                                                                                    # 055
                                                                                                    MPN: 10902624
                                                                                                    VITE
                                                                                                    da £0,47
                                                                                                    da £0,47
                                                                                                    Questa parte sostituisce il numero di parte 10902621
                                                                                                    # 056
                                                                                                    MPN: 11181874
                                                                                                    Rondella
                                                                                                    da £0,51
                                                                                                    da £0,51
                                                                                                    # 057
                                                                                                    MPN: 121699
                                                                                                    VITE DI SPURGO
                                                                                                    da £11,66
                                                                                                    da £11,66
