ferrari 550 maranello pompa dell'acqua diagramma delle parti

028 - Pompa dell'acqua

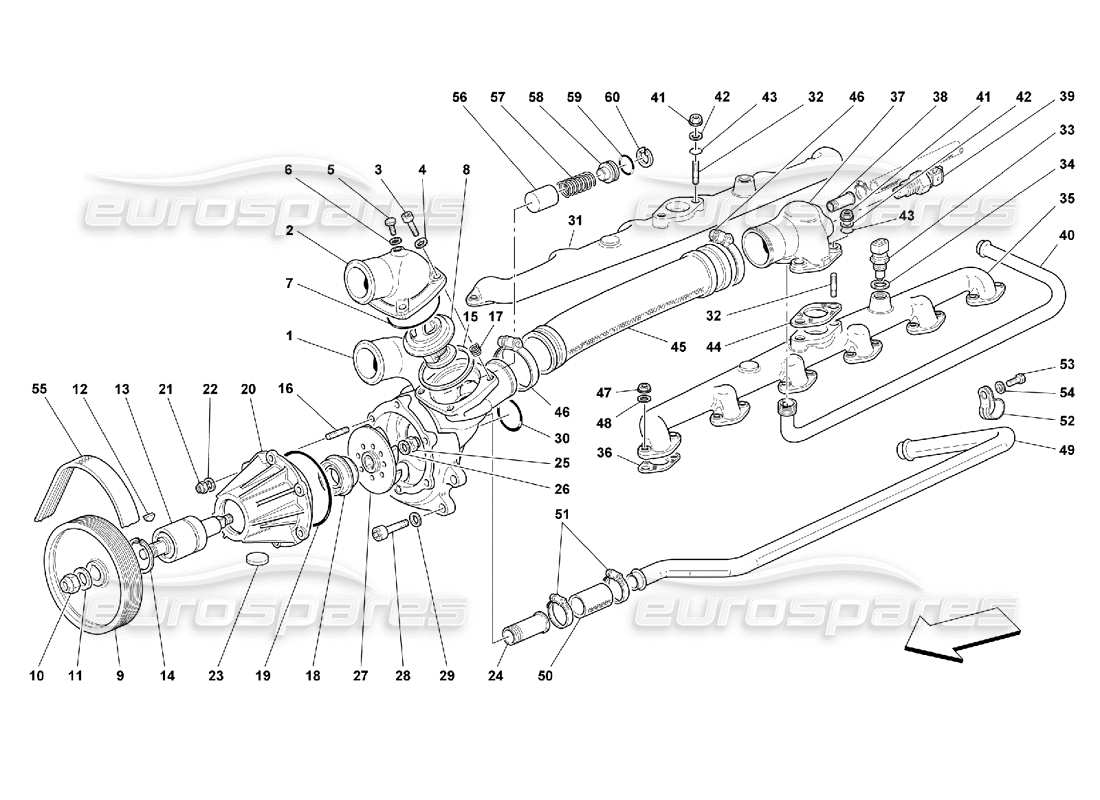

Ferrari 550 Maranello Water Pump Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 000
MPN: 153199
CORPO POMPA ACQUA COMPLETO DI BORCHIE
- Valido fino al motore n. 53755
da £595,00
da £595,00
Questa parte sostituisce il numero di parte 156081 - e 5 altro. Fare clic per visualizzare i dettagli
# 000
MPN: 163875/A
GRUPPO POMPA ACQUA (FINO AL MOTORE N.53755)
Superamento
Superamento
# 000
MPN: 181841/A
GRUPPO POMPA ACQUA (DAL MOTORE N.53756)
Superamento
Superamento
Questa parte sostituisce il numero di parte 183760
# 000
MPN: 182693
CORPO POMPA ACQUA COMPLETO DI BORCHIE
- Valido dal motore n. 53756
# 000
MPN: 183760
POMPA ACQUA COMPLETA
(alloggiamento del termostato incluso) - Non per 456M GTA
Superamento
Superamento
Questa parte sostituisce il numero di parte 166497 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 156081
CORPO POMPA ACQUA
- Non come ricambio - Con corpo pompa completo - Valido fino al motore n. 53755
Superamento
Superamento
# 001
MPN: 174668
CORPO POMPA ACQUA
- Non come ricambio - Con corpo pompa completo - Valido dal motore n. 53756
Superamento
Superamento
# 002
MPN: 163952
COPERCHIO VALVOLA TERMOSTATICA
da £76,43
da £76,43
Questa parte sostituisce il codice articolo 157565 che abbiamo in magazzino
# 003
MPN: 14432224
VITE
- Valido fino al motore n. 53755
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14432221
# 003
MPN: 14433124
VITE
- Valido dal motore n. 53756
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14433121
# 004
MPN: 12601274
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 130282
UNIONE
Superamento
Superamento
# 006
MPN: 10297760
GUARNIZIONE
da £0,53
da £0,53
# 007
MPN: 149279
O GUARNIZIONE
da £2,49
da £2,49
# 008
MPN: 183758
termostato
da £49,94
da £49,94
Questa parte sostituisce il numero di parte 167473
# 008
MPN: 183758
termostato
da £49,94
da £49,94
Questa parte sostituisce il numero di parte 167473
# 009
MPN: 166454
PULEGGIA
Superamento
Superamento
# 010
MPN: 102742
NOCE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12557621 - e 2 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 12646824
Rondella
da £0,53
da £0,53
# 012
MPN: 10202320
CHIAVE DEL DISCO
da £0,67
da £0,67
# 013
MPN: 143742
CUSCINETTO CON ALBERO
da £141,30
da £141,30
# 014
MPN: 11059976
ANELLO SEEGER
da £0,63
da £0,63
Questa parte sostituisce il codice articolo 11059975 che abbiamo in magazzino
# 015
MPN: 137873
GUARNIZIONE
da £2,95
da £2,95
# 016
MPN: 13540924
PERNO
da £0,69
da £0,69
Questa parte sostituisce il numero di parte 13540921
# 017
MPN: 13525470
INSERTO FILETTATO
da £0,48
da £0,48
Questa parte sostituisce il numero di parte 107333
# 018
MPN: 183759
ANELLO DI TENUTA
da £22,77
da £22,77
Questa parte sostituisce il numero di parte 130932 - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 137868
O GUARNIZIONE
da £8,06
da £8,06
# 020
MPN: 176173
COPERTURA POMPA ACQUA
utilizzare il codice articolo: 163875/A (fino all'ass. 53762) o 176173/A (dall'ass. 53763) per la pompa completa (sostituire la puleggia)
da £265,75
da £265,75
Questa parte sostituisce il numero di parte 154546
# 021
MPN: 102741
NOCE
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 12575411 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 12601274
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 10158801
TAPPO
da £0,81
da £0,81
Questa parte sostituisce il numero di parte 10158800
# 024
MPN: 141068
UNIONE
da £121,62
da £121,62
# 025
MPN: 100436
DADO CAPPUCCIO
da £7,64
da £7,64
Questa parte sostituisce il numero di parte 92896
# 026
MPN: 11194074
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11194071 - e 2 altro. Fare clic per visualizzare i dettagli
# 027
MPN: 154542
GIRANTE POMPA ACQUA
- Valido fino al motore n. 53755
da £68,84
da £68,84
# 027
MPN: 176045
GIRANTE POMPA ACQUA
- Valido dal motore n. 53756
da £82,36
da £82,36
# 028
MPN: 14306424
VITE
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 14306324 - e 2 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 11193874
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 11193879 che abbiamo in magazzino
# 030
MPN: 141250
O GUARNIZIONE
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 227203
# 031
MPN: 142088
COLLETTORE ACQUA TESTA DX
da £210,29
da £210,29
# 032
MPN: 13516724
PERNO
da £1,62
da £1,62
# 033
MPN: 125769
SENSORE TEMPERATURA ACQUA
da £17,28
da £17,28
# 034
MPN: 10298460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
# 035
MPN: 143323
COLLETTORE ACQUA TESTA SX
da £194,11
da £194,11
# 036
MPN: 141332
GUARNIZIONE COLLETTORE USCITA ACQUA
(quantità minima dell'ordine = 8)
da £0,83
da £0,83
# 037
MPN: 154198
CONDOTTO DI COLLEGAMENTO
da £185,34
da £185,34
# 038
MPN: 155093
UNIONE
da £7,46
da £7,46
# 039
MPN: 148677
TEMPERATURA DELL'ACQUA
da £354,30
da £354,30
# 040
MPN: 170165
TUBO DA CONDOTTO
- Non per GD
da £45,82
da £45,82
# 040
MPN: 173895
TUBO DA CONDOTTO
- Valido per GD
da £35,00
da £35,00
# 041
MPN: 101139
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 16104425
# 042
MPN: 12601374
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10615474 - e 6 altro. Fare clic per visualizzare i dettagli
# 043
MPN: 103039
O GUARNIZIONE
(quantità minima dell'ordine = 10)
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 95860041
# 044
MPN: 142103
GUARNIZIONE
da £1,97
da £1,97
# 045
MPN: 181599
MANICOTTO DI COLLEGAMENTO TRA COLLETTORE E POMPA ACQUA
da £186,27
da £186,27
Questa parte sostituisce il numero di parte 154480
# 045
MPN: 181599
MANICOTTO DI COLLEGAMENTO TRA COLLETTORE E POMPA ACQUA
- Valido dopo esaurimento scorte di 154480
da £186,27
da £186,27
Questa parte sostituisce il numero di parte 154480
# 046
MPN: 134109
COLLARE A VITE
da £2,88
da £2,88
Questa parte sostituisce il numero di parte 178203 - e 1 altro. Fare clic per visualizzare i dettagli
# 046
MPN: 178203
COLLARE A VITE
- Ora non come pezzo di ricambio - Sostituito da 134109
Superamento
Superamento
# 047
MPN: 132877
NOCE
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 67190100
# 048
MPN: 12604274
Rondella
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 12604271 - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 154716
TUBO DA POMPA ACQUA
- Non per GD
da £263,33
da £263,33
# 049
MPN: 160833
TUBO DA POMPA ACQUA
- Valido per GD
da £19,85
da £19,85
# 050
MPN: 175223
MANICA
da £4,93
da £4,93
Questa parte sostituisce il numero di parte 122842
# 050
MPN: 175223
TUBO IN GOMMA
da £4,93
da £4,93
Questa parte sostituisce il numero di parte 122842
# 051
MPN: 13000490
COLLARE A VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 052
MPN: 145661
STAFFA CON GUAINA
da £4,67
da £4,67
# 053
MPN: 16043224
VITE
da £0,53
da £0,53
# 054
MPN: 127496
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10516671 - e 2 altro. Fare clic per visualizzare i dettagli
# 055
MPN: 199834
CINGHIA STERZO AD ACQUA E SERVOSTERZO
utilizzare all'esaurimento di 171094
da £15,37
da £15,37
Questa parte sostituisce il numero di parte 171093
# 055
MPN: 199834
CINTURA
- Valido fino al motore n. 51922
da £15,37
da £15,37
Questa parte sostituisce il numero di parte 171093
# 055
MPN: 199834
CINTURA
- Valido dal motore n. 51923
da £15,37
da £15,37
Questa parte sostituisce il numero di parte 171093
# 056
MPN: 176046
BOCCOLA PER BY-PASS
- Valido dal motore n. 53756
da £16,85
da £16,85
# 057
MPN: 176047
MOLLA PER BY-PASS
- Valido dal motore n. 53756
da £12,03
da £12,03
# 058
MPN: 176048
TAPPO PER MOLLA BY-PASS
- Valido dal motore n. 53756
da £8,63
da £8,63
# 059
MPN: 147278
O GUARNIZIONE
- Valido dal motore n. 53756
da £0,98
da £0,98
# 060
MPN: 11058376
ANELLO SEEGER
- Valido dal motore n. 53756
da £1,50
da £1,50
