ferrari 512 m ingranaggi dell'albero di rinvio diagramma delle parti

033 - Ingranaggi dell'albero di rinvio

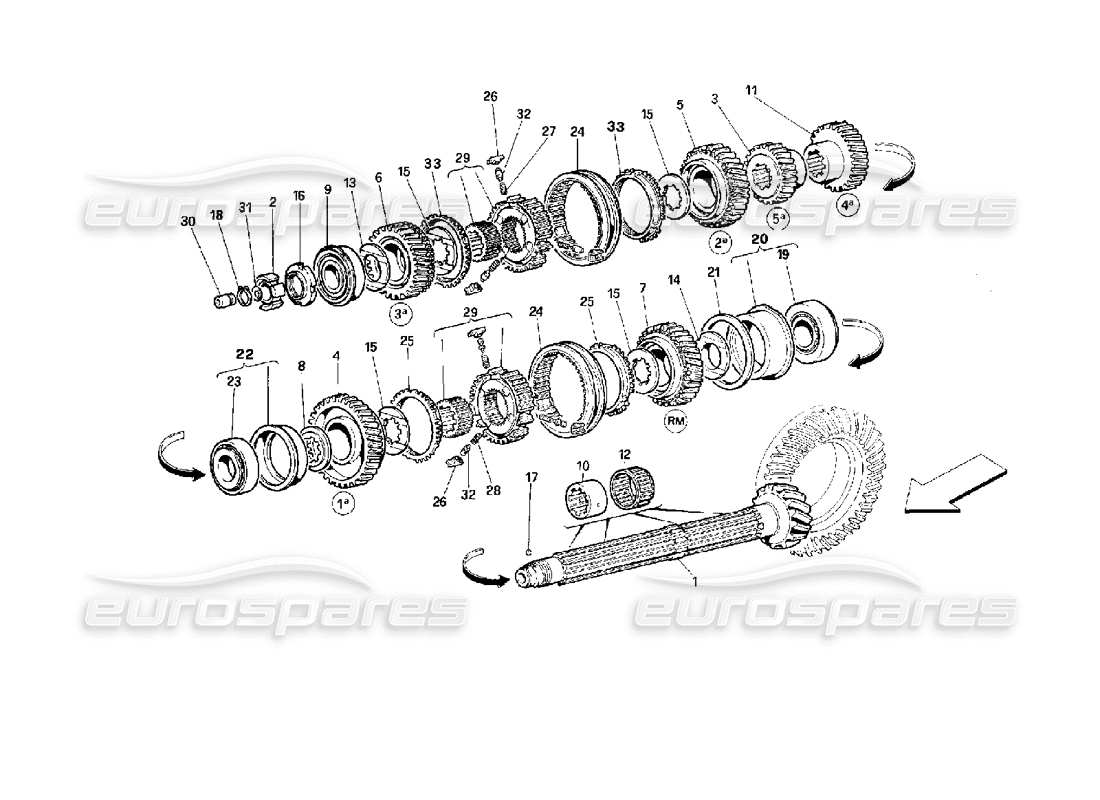

Ferrari 512 M Lay Shaft Gears Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                            #
                                                            Numero di parte
                                                            Descrizione
                                                            Prezzo
                                                            # 001
                                                            MPN: 110013
                                                            ALBERO PIGNONE (RAPPORTO 14/45)
                                                            usa: 110016
                                                            Superamento
                                                            Superamento
                                                            # 001
                                                            MPN: 163745
                                                            Albero condotto
                                                            - Non come ricambio - Con corona dentata e pignone 168969
                                                            # 002
                                                            MPN: 116352
                                                            RUOTA DENTATA
                                                            - Valido fino al cambio n. 396
                                                            da £12,82
                                                            da £12,82
                                                            # 002
                                                            MPN: 163659
                                                            RUOTA DENTATA
                                                            - Valido dal cambio Nr. 397
                                                            da £246,17
                                                            da £246,17
                                                            # 003
                                                            MPN: 156714
                                                            5TH VELOCITÀ
                                                            da £1.885,48
                                                            da £1.885,48
                                                            # 004
                                                            MPN: 156430
                                                            1ST VELOCITÀ
                                                            da £956,65
                                                            da £956,65
                                                            # 005
                                                            MPN: 156432
                                                            2ND VELOCITÀ
                                                            da £1.258,27
                                                            da £1.258,27
                                                            # 006
                                                            MPN: 136343
                                                            3RD VELOCITÀ
                                                            da £736,12
                                                            da £736,12
                                                            # 007
                                                            MPN: 136346
                                                            RETROMARCIA
                                                            da £498,58
                                                            da £498,58
                                                            # 008
                                                            MPN: 110177
                                                            DISTANZIALE TRA 1ST VELOCITÀ E RILEVAMENTO, 6,00 MM. SPESSORE
                                                            da £17,78
                                                            da £17,78
                                                            Questa parte sostituisce il numero di parte 102977
                                                            # 008
                                                            MPN: 110178
                                                            Idem, SPESSORE 6,10 MM.
                                                            da £17,28
                                                            da £17,28
                                                            Questa parte sostituisce il numero di parte 102978
                                                            # 008
                                                            MPN: 110179
                                                            Idem, SPESSORE 6,20 MM.
                                                            da £17,93
                                                            da £17,93
                                                            Questa parte sostituisce il numero di parte 102979
                                                            # 008
                                                            MPN: 110180
                                                            Idem, SPESSORE 6,30 MM.
                                                            da £38,04
                                                            da £38,04
                                                            Questa parte sostituisce il numero di parte 102980
                                                            # 008
                                                            MPN: 110181
                                                            Idem, SPESSORE 6,40 MM.
                                                            da £32,72
                                                            da £32,72
                                                            Questa parte sostituisce il numero di parte 102981
                                                            # 008
                                                            MPN: 130985
                                                            Idem, SPESSORE 6,50 MM.
                                                            da £82,22
                                                            da £82,22
                                                            # 008
                                                            MPN: 130986
                                                            Idem, SPESSORE 6,60 MM.
                                                            da £82,22
                                                            da £82,22
                                                            # 008
                                                            MPN: 130987
                                                            Idem, SPESSORE 6,70 MM.
                                                            da £76,94
                                                            da £76,94
                                                            # 009
                                                            MPN: 103030
                                                            CUSCINETTO ANTERIORE
                                                            da £124,53
                                                            da £124,53
                                                            Questa parte sostituisce il numero di parte 101605 - e 2 altro. Fare clic per visualizzare i dettagli
                                                            # 010
                                                            MPN: 104704
                                                            CORSA A RULLI PER 1ST, 2ND, 3RD, VELOCITÀ E RETROMARCIA
                                                            da £359,61
                                                            da £359,61
                                                            # 011
                                                            MPN: 156717
                                                            4TH VELOCITÀ
                                                            da £808,39
                                                            da £808,39
                                                            # 012
                                                            MPN: 101604
                                                            GABBIA A RULLI PER 1ST 2ND 3RD VELOCITÀ E RETROMARCIA
                                                            da £72,10
                                                            da £72,10
                                                            # 013
                                                            MPN: 110176
                                                            DISTANZIATORE
                                                            da £253,32
                                                            da £253,32
                                                            # 014
                                                            MPN: 110174
                                                            DISTANZIATORE
                                                            da £59,65
                                                            da £59,65
                                                            # 015
                                                            MPN: 110175
                                                            DISTANZIATORE
                                                            dimensione: 36-40-3.2
                                                            da £177,36
                                                            da £177,36
                                                            # 016
                                                            MPN: 153068
                                                            GHIERA
                                                            - Valido fino al cambio n. 396
                                                            da £70,35
                                                            da £70,35
                                                            Questa parte sostituisce il numero di parte 100729 - e 1 altro. Fare clic per visualizzare i dettagli
                                                            # 016
                                                            MPN: 163670
                                                            GHIERA
                                                            - Valido dal cambio Nr. 397
                                                            da £19,86
                                                            da £19,86
                                                            # 016
                                                            MPN: 163684
                                                            GHIERA
                                                            - Valido dal cambio Nr. 397
                                                            da £9,91
                                                            da £9,91
                                                            # 017
                                                            MPN: 10-16-11
                                                            PALLA
                                                            da £0,47
                                                            da £0,47
                                                            # 018
                                                            MPN: 11067376
                                                            FERMA L'ANELLO
                                                            da £1,08
                                                            da £1,08
                                                            Questa parte sostituisce il numero di parte 11067375
                                                            # 019
                                                            MPN: 101636
                                                            CUSCINETTO LATO ASSALE
                                                            da £92,90
                                                            da £92,90
                                                            # 020
                                                            MPN: 148669
                                                            BOCCOLA COMPLETA PER CUSCINETTO
                                                            da £473,78
                                                            da £473,78
                                                            Questa parte sostituisce il numero di parte 109609
                                                            # 021
                                                            MPN: 104725
                                                            SPESSORE REGOLAZIONE CORONA E PIGNONE 2,00 MM. SPESSORE
                                                            da £35,82
                                                            da £35,82
                                                            # 021
                                                            MPN: 104726
                                                            Idem, SPESSORE 2,10 MM.
                                                            da £11,05
                                                            da £11,05
                                                            # 021
                                                            MPN: 104727
                                                            Idem, SPESSORE 2,20 MM.
                                                            da £10,72
                                                            da £10,72
                                                            # 021
                                                            MPN: 104728
                                                            Idem, SPESSORE 2,30 MM.
                                                            da £19,34
                                                            da £19,34
                                                            # 021
                                                            MPN: 104729
                                                            Idem, SPESSORE 2,40 MM.
                                                            da £21,59
                                                            da £21,59
                                                            # 021
                                                            MPN: 130979
                                                            Idem, SPESSORE 2,50 MM.
                                                            da £15,45
                                                            da £15,45
                                                            # 021
                                                            MPN: 130980
                                                            Idem, SPESSORE 2,60 MM.
                                                            da £40,72
                                                            da £40,72
                                                            # 021
                                                            MPN: 130981
                                                            Idem, SPESSORE 2,70 MM.
                                                            da £13,23
                                                            da £13,23
                                                            # 021
                                                            MPN: 130982
                                                            Idem, SPESSORE 2,80 MM.
                                                            da £15,58
                                                            da £15,58
                                                            # 021
                                                            MPN: 130983
                                                            Idem, SPESSORE 2,90 MM.
                                                            da £14,47
                                                            da £14,47
                                                            # 021
                                                            MPN: 130984
                                                            Idem, SPESSORE 3,00 MM.
                                                            da £12,19
                                                            da £12,19
                                                            # 022
                                                            MPN: 148670
                                                            CASSA CUSCINETTO COMPLETA
                                                            da £222,34
                                                            da £222,34
                                                            Questa parte sostituisce il numero di parte 104730
                                                            # 023
                                                            MPN: 103031
                                                            CUSCINETTO CENTRALE
                                                            da £168,43
                                                            da £168,43
                                                            # 024
                                                            MPN: 131804
                                                            MANICOTTO PER SINCRONIZZATORE
                                                            da £1.067,17
                                                            da £1.067,17
                                                            # 025
                                                            MPN: 156842
                                                            ANELLO SINCROMATO PER 1ST E RETROMARCIA
                                                            Superamento
                                                            Superamento
                                                            # 026
                                                            MPN: 106042
                                                            INSERTO PER SINCRONIZZATORE
                                                            da £77,52
                                                            da £77,52
                                                            # 027
                                                            MPN: 154424
                                                            MOLLA PER PERNI
                                                            da £1,44
                                                            da £1,44
                                                            Questa parte sostituisce il numero di parte 148248
                                                            # 028
                                                            MPN: 144670
                                                            MOLLA PER PERNI
                                                            da £0,74
                                                            da £0,74
                                                            # 029
                                                            MPN: 146230
                                                            SINCRONIZZATORE CON BOCCOLA
                                                            da £338,83
                                                            da £338,83
                                                            Questa parte sostituisce il codice articolo 104711 che abbiamo in magazzino
                                                            # 030
                                                            MPN: 104745
                                                            BOCCOLA
                                                            da £38,29
                                                            da £38,29
                                                            # 031
                                                            MPN: 105329
                                                            ANELLO DI TENUTA
                                                            da £1,45
                                                            da £1,45
                                                            # 032
                                                            MPN: 144669
                                                            PERNO PER INSERTO
                                                            da £27,83
                                                            da £27,83
                                                            # 033
                                                            MPN: 106040
                                                            ANELLO SINCROMATO
                                                            da £695,00
                                                            da £695,00
