ferrari 512 m albero motore - bielle e pistoni diagramma delle parti

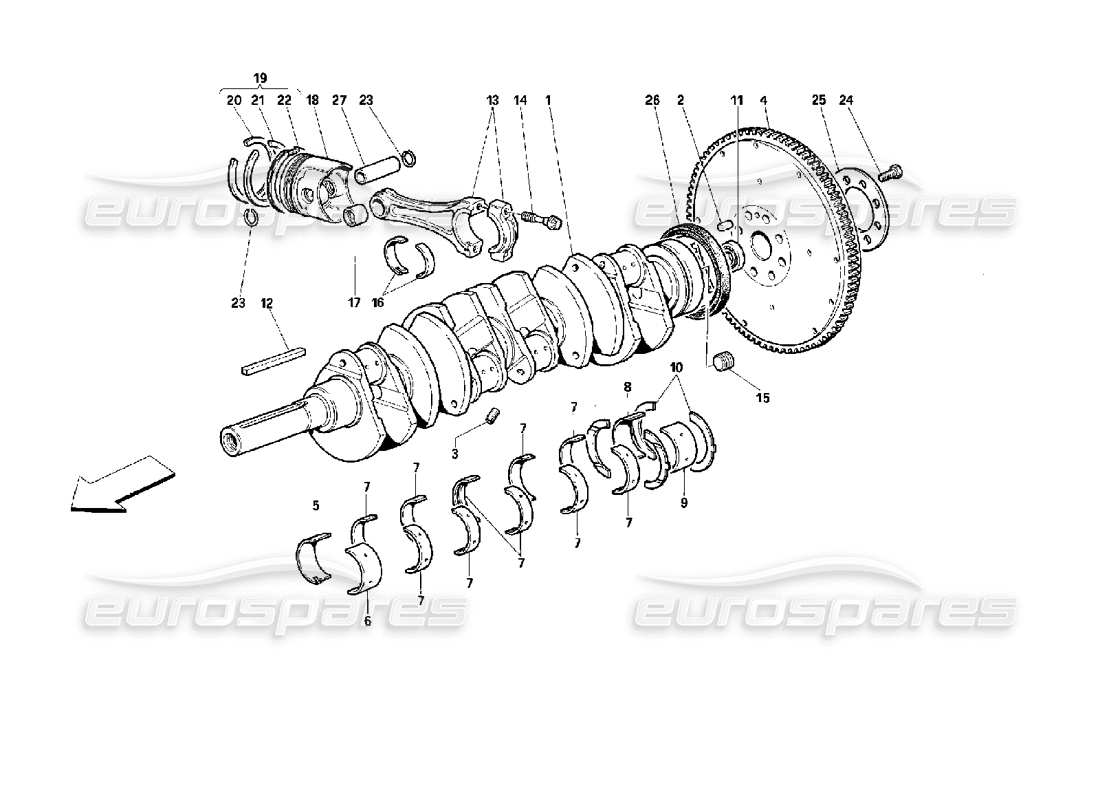

002 - Albero motore - Bielle e pistoni

Ferrari 512 M Crankshaft - Connecting Rods and Pistons Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                #
                                Numero di parte
                                Descrizione
                                Prezzo
                                # 000
                                MPN: 108603
                                SET MEZZI CUSCINETTI
                                - Standard
                                da £899,55
                                da £899,55
                                # 000
                                MPN: 108604
                                SET MEZZI CUSCINETTI
                                - 1st sottotaglia 0.254 mm
                                da £1.004,99
                                da £1.004,99
                                # 000
                                MPN: 108605
                                SET MEZZI CUSCINETTI
                                - 2nd sottotaglia 0.508 mm
                                da £1.022,03
                                da £1.022,03
                                # 000
                                MPN: 161495

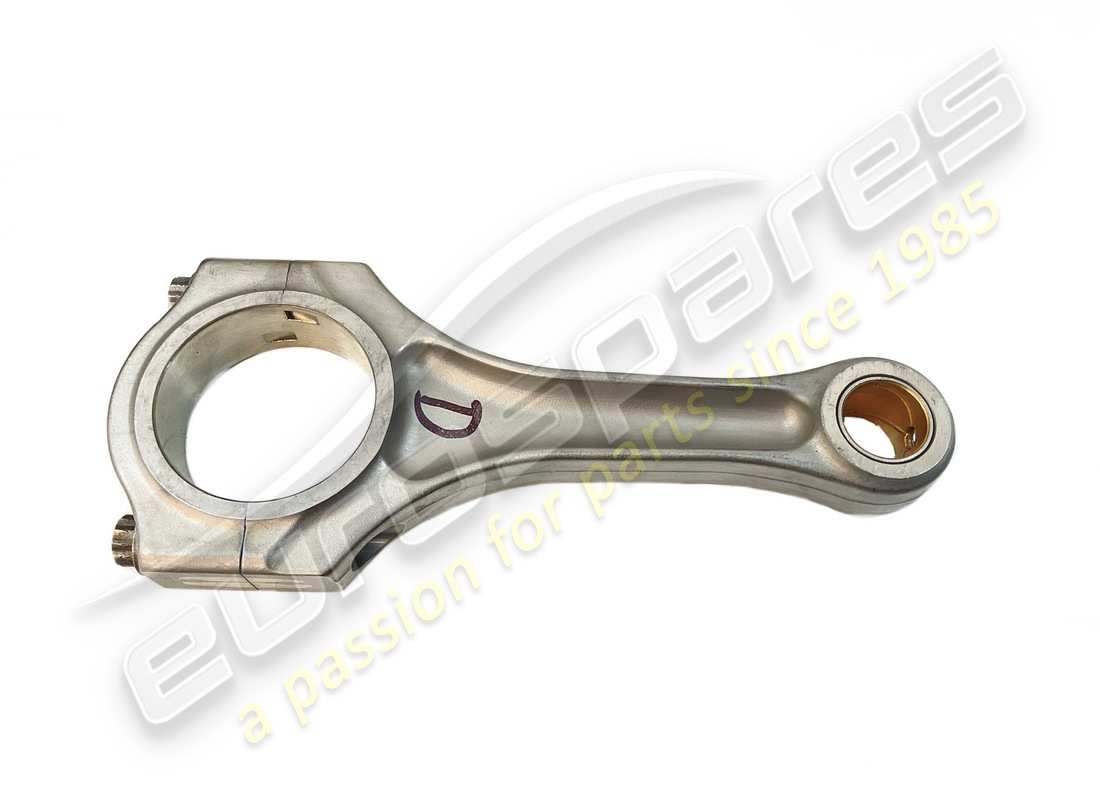

                                BIELLA COMPLETA
                                da £281,54
                                da £281,54
                                Questa parte sostituisce il numero di parte 161523
                                # 001
                                MPN: 155591
                                Albero a gomiti
                                da £7.792,11
                                da £7.792,11
                                # 002
                                MPN: 100185
                                TASSELLO
                                da £21,05
                                da £21,05
                                Questa parte sostituisce il numero di parte 94129
                                # 003
                                MPN: 14326150
                                TAPPO
                                da £0,48
                                da £0,48
                                Questa parte sostituisce il numero di parte 12326150
                                # 004
                                MPN: 138900
                                VOLANO COMPL.
                                da £2.100,09
                                da £2.100,09
                                Questa parte sostituisce il numero di parte 138899
                                # 005
                                -
                                SEMICUSCINETTO ANTERIORE DESTRO
                                # 006
                                -
                                SEMICUSCINETTO ANTERIORE SINISTRO
                                # 007
                                -
                                INTERM. DESTRA E SINISTRA MEZZO CUSCINETTO
                                # 008
                                -
                                SEMICUSCINETTO POSTERIORE DESTRO
                                # 009
                                -
                                SEMICUSCINETTO POSTERIORE SINISTRO
                                # 010
                                MPN: 100146
                                SET RONDELLE DI SPINTA
                                venduti in coppia -
                                da £22,39
                                da £22,39
                                Questa parte sostituisce il numero di parte 10345 - e 1 altro. Fare clic per visualizzare i dettagli
                                # 010
                                MPN: 100147
                                RONDELLE DI SPINTA (2ND MAGGIORATE)
                                da £14,60
                                da £14,60
                                Questa parte sostituisce il numero di parte 4153187/C
                                # 010
                                MPN: 113984
                                1ST MAGGIORATO 0.127 MM
                                da £49,51
                                da £49,51
                                # 011
                                MPN: 103877
                                CUSCINETTO PILOTA
                                da £15,20
                                da £15,20
                                Questa parte sostituisce il numero di parte 24940440
                                # 012
                                MPN: 159139
                                CHIAVE PIUMA SULL'ALBERO MOTORE
                                da £2,36
                                da £2,36
                                # 013
                                MPN: 161523
                                BIELLA E TAPPO
                                - Non come pezzo di ricambio - Con gruppo 161495
                                Superamento
                                Superamento
                                # 014
                                MPN: 158186
                                VITE SERRAGGIO BIELLA
                                da £120,56
                                da £120,56
                                # 015
                                MPN: 163528
                                TAPPO FILETTATO
                                da £2,11
                                da £2,11
                                Questa parte sostituisce il numero di parte 10268450 - e 1 altro. Fare clic per visualizzare i dettagli
                                # 016
                                MPN: 146889
                                SEMI CUSCINETTO BIELLA
                                - Valido fino ad esaurimento scorte
                                Superamento
                                Superamento
                                # 016
                                MPN: 148349
                                1ST SOTTO MISURA 0.254 MM SU Ø
                                - Valido fino ad esaurimento scorte
                                Superamento
                                Superamento
                                # 016
                                MPN: 166564
                                1ST SOTTO MISURA 0.254 MM SU Ø
                                - Valido dopo esaurimento scorte di 148349
                                da £59,79
                                da £59,79
                                Questa parte sostituisce il numero di parte 148349
                                # 016
                                MPN: 166565
                                2ND SOTTO MISURA 0.508 MM SU Ø
                                da £56,56
                                da £56,56
                                Questa parte sostituisce il numero di parte 148348
                                # 016
                                MPN: 166565
                                2ND SOTTO MISURA 0.508 MM SU Ø
                                - Valido dopo esaurimento scorte di 148348
                                da £56,56
                                da £56,56
                                Questa parte sostituisce il numero di parte 148348
                                # 016
                                MPN: 166566
                                3RD SOTTO MISURA 0.762 MM SU Ø
                                da £57,10
                                da £57,10
                                # 016
                                MPN: 202389
                                SEMI CUSCINETTO BIELLA
                                da £26,18
                                da £26,18
                                Questa parte sostituisce il numero di parte 166561
                                # 017
                                MPN: 107100
                                BOCCOLA ESTREMITÀ PICCOLA
                                da £25,36
                                da £25,36
                                Questa parte sostituisce il numero di parte 100155 - e 2 altro. Fare clic per visualizzare i dettagli
                                # 018
                                MPN: 158107
                                PISTONE COMPLETO DI SEGMENTI
                                da £1.737,48
                                da £1.737,48
                                # 019
                                MPN: 165354
                                SET DI SEGMENTI PISTONE
                                da £106,04
                                da £106,04
                                Questa parte sostituisce il numero di parte 163990
                                # 020
                                MPN: 163990
                                ANELLO DI TENUTA CA (1ST SCANALATURA)
                                - Non come pezzo di ricambio - Con set 165354
                                Superamento
                                Superamento
                                # 021
                                MPN: 121531
                                SET DI SEGMENTI PISTONE
                                (prezzo per 1 pistone)
                                da £112,00
                                da £112,00
                                Questa parte sostituisce il numero di parte 119850
                                # 022
                                MPN: 119851
                                ANELLO RASCHIATORE ROF (3RD SCANALATURA)
                                - Non come pezzo di ricambio - Con set 165354
                                # 023
                                MPN: 100174
                                ESERCIZIO PERNO PERNO
                                da £3,47
                                da £3,47
                                Questa parte sostituisce il numero di parte 14594
                                # 024
                                MPN: 201755
                                VITE DI FISSAGGIO VOLANO
                                da £1,16
                                da £1,16
                                Questa parte sostituisce il numero di parte 103875
                                # 025
                                MPN: 108662
                                PIASTRA DI SICUREZZA
                                da £48,05
                                da £48,05
                                # 026
                                MPN: 138391
                                ANELLO DI TENUTA
                                (100x120x13)
                                da £31,80
                                da £31,80
                                Questa parte sostituisce il numero di parte 100014
                                # 027
                                MPN: 119537
                                PERNO DEL PERNO
                                da £34,44
                                da £34,44
