ferrari 512 bbi riduttore - supporti e coperture diagramma delle parti

018 - Riduttore - Supporti e coperture

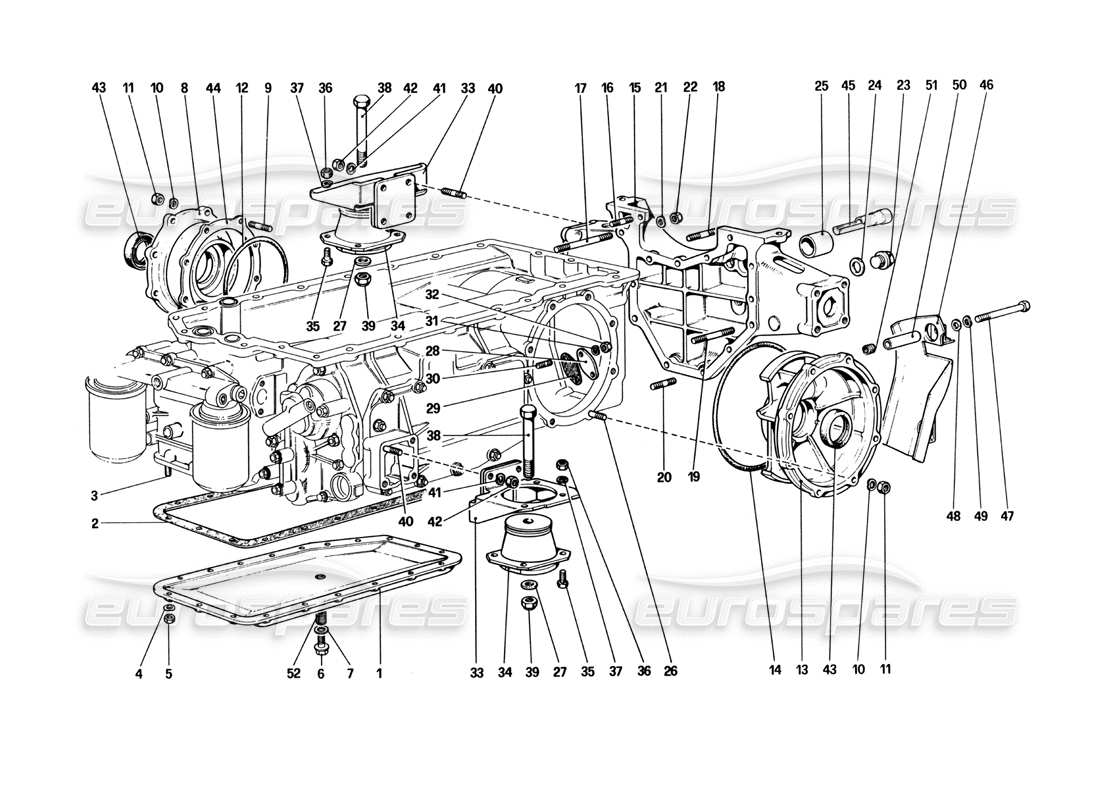

Ferrari 512 BBi Gearbox - Mountings and Covers Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                                                        #
                                                                                                        Numero di parte
                                                                                                        Descrizione
                                                                                                        Chiave
                                                                                                        Prezzo
                                                                                                        # 001
                                                                                                        MPN: 109436
                                                                                                        COPERTINA
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 002
                                                                                                        MPN: 146189
                                                                                                        GUARNIZIONE
                                                                                                        da £15,48
                                                                                                        da £15,48
                                                                                                        Questa parte sostituisce il numero di parte 104674
                                                                                                        GUARNIZIONE COPPA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        GUARNIZIONE COPPA Original Attrezzatura: nuova in magazzino
                                                                                                        # 003
                                                                                                        MPN: 1541121
                                                                                                        PERNO FILETTATO
                                                                                                        PERNO FILETTATO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 004
                                                                                                        MPN: 11197774
                                                                                                        Rondella
                                                                                                        da £0,52
                                                                                                        da £0,52
                                                                                                        Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                                        Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 005
                                                                                                        MPN: 15896221
                                                                                                        NOCE
                                                                                                        da £0,71
                                                                                                        da £0,71
                                                                                                        Questa parte sostituisce il numero di parte 15896225
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        NOCE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 006
                                                                                                        MPN: 103974
                                                                                                        TAPPO SCARICO OLIO MOTORE
                                                                                                        da £28,34
                                                                                                        da £28,34
                                                                                                        Questa parte sostituisce il numero di parte 101477 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                        TAPPO DI SCARICO M16 Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 007
                                                                                                        MPN: 10257060
                                                                                                        GUARNIZIONE
                                                                                                        da £0,47
                                                                                                        da £0,47
                                                                                                        Questa parte sostituisce il numero di parte 10253060 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                        GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        Genuine Maserati Parte (non più disponibile su ordinazione)
                                                                                                        GUARNIZIONE Original Attrezzatura: nuova in magazzino
                                                                                                        # 008
                                                                                                        MPN: 102652
                                                                                                        COPERTINA
                                                                                                        da £483,73
                                                                                                        da £483,73
                                                                                                        ALLOGGIAMENTO DEL DIFFUSORE DX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 009
                                                                                                        MPN: 13546521
                                                                                                        PERNO FILETTATO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 010
                                                                                                        MPN: 12601471
                                                                                                        Rondella
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 011
                                                                                                        MPN: 12164721
                                                                                                        NOCE
                                                                                                        da £0,61
                                                                                                        da £0,61
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        ESADECIMALE. DADO M10X1.25X8 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 012
                                                                                                        MPN: 103017
                                                                                                        ANELLO DI TENUTA
                                                                                                        da £14,46
                                                                                                        da £14,46
                                                                                                        GUARNIZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 013
                                                                                                        MPN: 156352
                                                                                                        COPERTURA DIFFERENZIALE LATERALE SX
                                                                                                        da £995,00
                                                                                                        da £995,00
                                                                                                        Questa parte sostituisce il numero di parte 109629 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                        COPERTURA DIFFERENZIALE SX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        COPERTURA DIFFERENZIALE SX Eurospares Parte approvata: nuova in magazzino
                                                                                                        # 014
                                                                                                        MPN: 109640
                                                                                                        ANELLO DI TENUTA
                                                                                                        da £9,00
                                                                                                        da £9,00
                                                                                                        O-RING Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 015
                                                                                                        MPN: 109603
                                                                                                        CORPO INTERMEDIO
                                                                                                        da £190,50
                                                                                                        da £190,50
                                                                                                        COPERTURA ESTREMITÀ CAMBIO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        COPERTURA ESTREMITÀ CAMBIO Genuine Parte Ferrari: usata in magazzino
                                                                                                        # 016
                                                                                                        MPN: 13543324
                                                                                                        PERNO FILETTATO
                                                                                                        da £0,89
                                                                                                        da £0,89
                                                                                                        Questa parte sostituisce il numero di parte 13543321
                                                                                                        PERNO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        BORCHIA 8X16 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 017
                                                                                                        MPN: 13970821
                                                                                                        PERNO FILETTATO
                                                                                                        da £0,63
                                                                                                        da £0,63
                                                                                                        PERNO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 018
                                                                                                        MPN: 13544121
                                                                                                        PI IGIONIERO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 019
                                                                                                        MPN: 13544421
                                                                                                        PERNO FILETTATO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 020
                                                                                                        MPN: 13543421
                                                                                                        PERNO FILETTATO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 021
                                                                                                        MPN: 12601371
                                                                                                        Rondella
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 022
                                                                                                        MPN: 16100821
                                                                                                        NOCE
                                                                                                        da £0,71
                                                                                                        da £0,71
                                                                                                        Questa parte sostituisce il codice articolo 16100825 che abbiamo in magazzino
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        DADO ESAGONALE M8X6.5 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 023
                                                                                                        MPN: 10275011
                                                                                                        TAPPO LIVELLO OLIO
                                                                                                        da £1,17
                                                                                                        da £1,17
                                                                                                        Questa parte sostituisce il numero di parte 10275001 - e 3 altro. Fare clic per visualizzare i dettagli
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        TAPPO FILETTATO CILINDRO M 22X Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 024
                                                                                                        MPN: 10263460
                                                                                                        GUARNIZIONE
                                                                                                        da £0,53
                                                                                                        da £0,53
                                                                                                        Questa parte sostituisce il numero di parte 95119
                                                                                                        GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        GUARNIZIONE 22- 28X 1.5 Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 025
                                                                                                        MPN: 109335
                                                                                                        CESPUGLIO
                                                                                                        da £15,04
                                                                                                        da £15,04
                                                                                                        CESPUGLIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 026
                                                                                                        MPN: 13546321
                                                                                                        PERNO FILETTATO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 13546320
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 027
                                                                                                        MPN: 10520221
                                                                                                        Rondella
                                                                                                        da £0,96
                                                                                                        da £0,96
                                                                                                        Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 028
                                                                                                        MPN: 104772
                                                                                                        FLANGIA CHIUSURA FORI OLIO
                                                                                                        da £7,78
                                                                                                        da £7,78
                                                                                                        FLANGIA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 029
                                                                                                        MPN: 146190
                                                                                                        GUARNIZIONE
                                                                                                        da £1,40
                                                                                                        da £1,40
                                                                                                        Questa parte sostituisce il numero di parte 104773
                                                                                                        GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        GUARNIZIONE Original Attrezzatura: nuova in magazzino
                                                                                                        # 030
                                                                                                        MPN: 13540820
                                                                                                        PERNO FILETTATO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 11500120
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 031
                                                                                                        MPN: 106850
                                                                                                        Rondella
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 032
                                                                                                        MPN: 15896221
                                                                                                        NOCE
                                                                                                        da £0,71
                                                                                                        da £0,71
                                                                                                        Questa parte sostituisce il numero di parte 15896225
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        NOCE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 033
                                                                                                        MPN: 105642
                                                                                                        SUPPOI ALLA SOSPENSIONE MOTORE
                                                                                                        da £15,09
                                                                                                        da £15,09
                                                                                                        STAFFA DI FISSAGGIO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        STAFFA DI FISSAGGIO Genuine Parte Ferrari: usata in magazzino
                                                                                                        # 034
                                                                                                        MPN: 155454
                                                                                                        TAMPONE ELASTICO
                                                                                                        da £50,00
                                                                                                        da £50,00
                                                                                                        Questa parte sostituisce il codice articolo 132353 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                        MONTAGGIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        MONTAGGIO Eurospares Parte approvata: nuova in magazzino
                                                                                                        MONTAGGIO Genuine Parte Ferrari: usata in magazzino
                                                                                                        # 035
                                                                                                        MPN: 15970621
                                                                                                        BULLONE
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 036
                                                                                                        MPN: 12164711
                                                                                                        NOCE
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 12164712
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 037
                                                                                                        MPN: 127497
                                                                                                        Rondella
                                                                                                        da £0,52
                                                                                                        da £0,52
                                                                                                        Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                        Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 038
                                                                                                        MPN: 11369634
                                                                                                        BULLONE
                                                                                                        da £10,71
                                                                                                        da £10,71
                                                                                                        Questa parte sostituisce il numero di parte 11369624
                                                                                                        VITE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        VITE A TESTA ESAGONALE M16X1.5X110 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 039
                                                                                                        MPN: 12575911
                                                                                                        NOCE
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 040
                                                                                                        MPN: 13546321
                                                                                                        PI IGIONIERO
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 13546320
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 041
                                                                                                        MPN: 127497
                                                                                                        Rondella
                                                                                                        da £0,52
                                                                                                        da £0,52
                                                                                                        Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
                                                                                                        Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 042
                                                                                                        MPN: 12164721
                                                                                                        NOCE
                                                                                                        da £0,61
                                                                                                        da £0,61
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        ESADECIMALE. DADO M10X1.25X8 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                                                                        # 043
                                                                                                        MPN: 133628
                                                                                                        GUARNIZIONE OLIO
                                                                                                        da £21,31
                                                                                                        da £21,31
                                                                                                        Questa parte sostituisce il numero di parte 125077 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                        GUARNIZIONE/ANELLO DI TENUTA Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        GUARNIZIONE OLIO Eurospares Parte approvata: nuova in magazzino
                                                                                                        Alternativa (#133628/A) PARAOLIO RH Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 044
                                                                                                        MPN: 103427
                                                                                                        DISTANZIALE SUL TOPEICHIO LATOIALE DX. SPESSORE MM. 1,2
                                                                                                        da £189,51
                                                                                                        da £189,51
                                                                                                        SPAZIATORE 1.2MM Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 044
                                                                                                        MPN: 103428
                                                                                                        DISTANZIALE SUL COPERCHIO LATERALE DX. SPESSORE MM. 1 ,4
                                                                                                        da £130,99
                                                                                                        da £130,99
                                                                                                        SPAZIATORE 1.4MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 044
                                                                                                        MPN: 103429
                                                                                                        DISTANZIALE SUL COPERCHIO LATERALE DX. SPESSORE MM. 1 ,638
                                                                                                        da £168,45
                                                                                                        da £168,45
                                                                                                        Questa parte sostituisce il numero di parte 103232
                                                                                                        SPAZIATORE 1.6MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 044
                                                                                                        MPN: 103429
                                                                                                        DISTANZIALE SUL COPERCHIO LATERALE DX. SPESSORE MM. 1,6
                                                                                                        da £168,45
                                                                                                        da £168,45
                                                                                                        Questa parte sostituisce il numero di parte 103232
                                                                                                        SPAZIATORE 1.6MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 044
                                                                                                        MPN: 103430
                                                                                                        DISTANZIALE SUL COPERCHIO LATERALE DX. SPESSORE MM. 1,8
                                                                                                        da £170,48
                                                                                                        da £170,48
                                                                                                        SPAZIATORE 1.8MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 044
                                                                                                        MPN: 103431
                                                                                                        DISTANZIALE SUL COPERCHIO LATERALE DX. SPESSORE MM. 2
                                                                                                        da £99,32
                                                                                                        da £99,32
                                                                                                        SPAZIATORE 2.0MM Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 045
                                                                                                        MPN: 109339
                                                                                                        TUBO PASSAGGIO OLIO
                                                                                                        da £21,25
                                                                                                        da £21,25
                                                                                                        TUBO PRELIEVO OLIO Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 046
                                                                                                        MPN: 109683
                                                                                                        CONVOGLIATORE OLIO
                                                                                                        da £41,40
                                                                                                        da £41,40
                                                                                                        TRASPORTATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 047
                                                                                                        MPN: 11032321
                                                                                                        VITE
                                                                                                        da £0,47
                                                                                                        da £0,47
                                                                                                        BULLONE Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        # 048
                                                                                                        MPN: 12643724
                                                                                                        Rondella
                                                                                                        da £0,53
                                                                                                        da £0,53
                                                                                                        Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
                                                                                                        Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                                                                        Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                                                                        # 049
                                                                                                        MPN: 106850
                                                                                                        Rondella
                                                                                                        Superamento
                                                                                                        Superamento
                                                                                                        Questa parte sostituisce il numero di parte 10516473 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                                                        Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                                                                        # 050
                                                                                                        MPN: 109682
                                                                                                        COLONNETTA SOSTEGNO CONVOGLIATORE
                                                                                                        da £5,19
                                                                                                        da £5,19
                                                                                                        DISTANZIATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 051
                                                                                                        MPN: 13524170
                                                                                                        ELIC-COIL
                                                                                                        Questa parte sostituisce il numero di parte 109662
                                                                                                        BOBINA DELL'ELICOLO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        # 052
                                                                                                        MPN: 111352
                                                                                                        ELIC-COIL
                                                                                                        utilizza il codice articolo: 111352/A
                                                                                                        da £73,74
                                                                                                        da £73,74
                                                                                                        Bobina elicoidale Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                                                                        RACCORDO FILETTATO M 16X1.5X8 Genuine Maserati Parte - Nuovo (Per ordinare)
