006 - Serbatoi di carburante, pompe e tubi

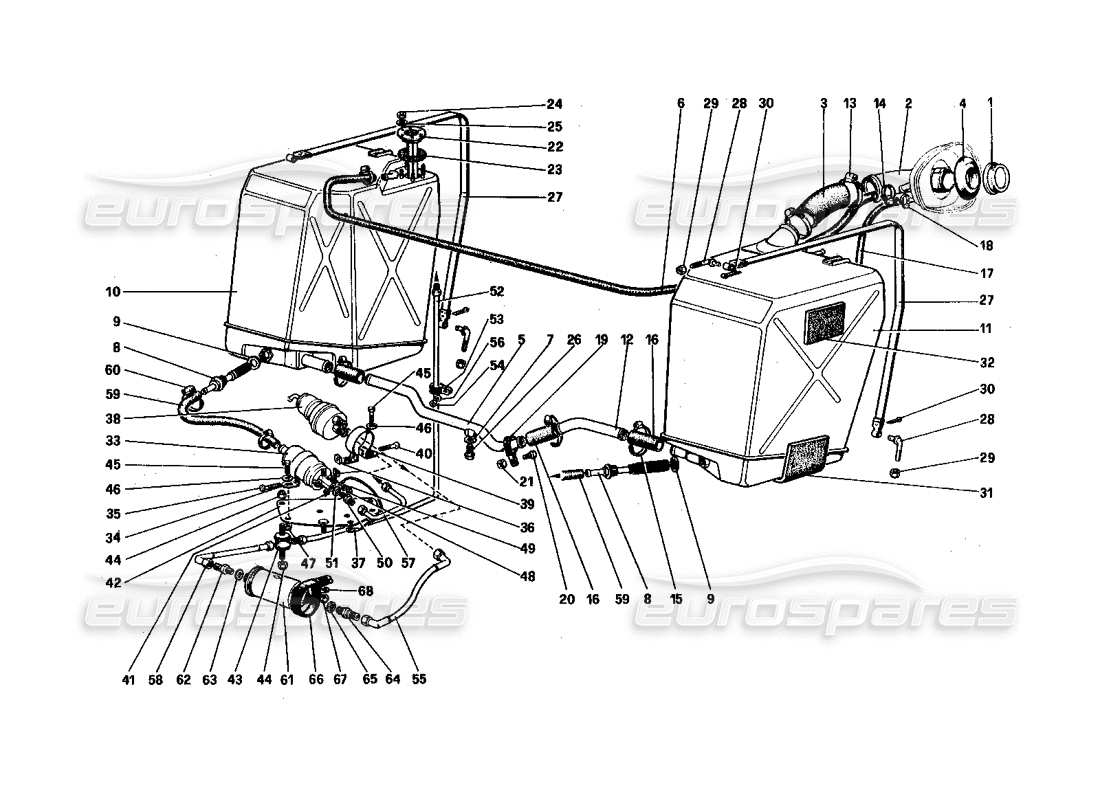

Ferrari 512 BBi Fuel Tanks, Pumps and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 113401
Tappo del serbatoio del carburante
da £66,15
da £66,15
Questa parte sostituisce il numero di parte 101453 - e 3 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 113401
Tappo del serbatoio del carburante
da £66,15
da £66,15
Questa parte sostituisce il numero di parte 101453 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 117881
RIEMPIMENTO CARBURANTE
da £485,69
da £485,69
# 003
MPN: 117618
MANICA
da £32,62
da £32,62
Questa parte sostituisce il numero di parte 114282 - e 2 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 101465
GUARNIZIONE O SIGILLO
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 117882
TUBO DX. COLLEGAMENTO SERBATOI
da £203,70
da £203,70
# 006
MPN: 103442
TUBO SFIATO DAL SERBATOIO DX. AL BOCCHETTONE
# 007
MPN: 10278650
GUARNIZIONE O SIGILLO
da £0,47
da £0,47
# 008
MPN: 116404
FILTRO CARBURANTE
Superamento
Superamento
# 009
MPN: 117884
GUARNIZIONE
da £18,67
da £18,67
# 010
MPN: 117880
SERBATOIO DX. CARBURANTE
da £2.634,60
da £2.634,60
# 011
MPN: 117879
SERBATOIO SX. CARBURANTE
da £2.634,60
da £2.634,60
# 012
MPN: 105821
TUBOSX. COLLEGAMENTO SERBATOI
da £47,85
da £47,85
# 013
MPN: 12174790
CLIP DEL GIUBILEO
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 50188200
# 014
MPN: 13000490
CLIP DEL GIUBILEO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10169090 - e 3 altro. Fare clic per visualizzare i dettagli
# 015
MPN: 108785
CLIP DEL GIUBILEO
Superamento
Superamento
# 016
MPN: 114277
MANICA
da £70,36
da £70,36
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 105959
TUBO SFIATO DAL BOCCHETTONE
da £86,58
da £86,58
# 018
MPN: 101296
CLIP DEL GIUBILEO
# 019
MPN: 106195
STAFFA A CLIP
da £17,08
da £17,08
# 020
MPN: 106196
VITE
da £2,49
da £2,49
# 021
MPN: 12574211
NOCE
da £0,71
da £0,71
# 022
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 5 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 127492
Rondella
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 106848
# 026
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,50
da £0,50
# 027
MPN: 110317
CINGHIA SERBATOIO LHD
da £101,74
da £101,74
Questa parte sostituisce il numero di parte 50400001 - e 3 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 213177
ESTREMITA NASTRI FISSAGGIO SERBATOI
Superamento
Superamento
# 029
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 030
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 031
MPN: 106479
FELTRO ADATTAMENTO SERBATOI
da £10,35
da £10,35
Questa parte sostituisce il numero di parte 50187608
# 032
MPN: 107889
DISTANZIATORE
da £8,67
da £8,67
Questa parte sostituisce il numero di parte 116566
# 033
MPN: 121727
POMPA DI BENZINA
(sostituisce: 113976)
da £96,49
da £96,49
Questa parte sostituisce il numero di parte 113976 - e 3 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 121727
POMPA DI BENZINA
da £96,49
da £96,49
Questa parte sostituisce il numero di parte 113976 - e 3 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 113673
FASCETTA TERUITA POMPA
Superamento
Superamento
# 035
MPN: 10377311
VITE
da £0,47
da £0,47
# 036
MPN: 14089311
NOCE
da £0,47
da £0,47
# 037
MPN: 115153
CAVETTO DI MASSA
da £3,16
da £3,16
# 038
MPN: 113978
ACCUMULATORE
da £225,00
da £225,00
# 039
MPN: 113674
FASCETTA TENUTA ACCUMULATORE
da £17,54
da £17,54
# 040
MPN: 10376111
VITE
da £0,47
da £0,47
# 041
MPN: 107003
CAPPUCCIO PER MOTSETTI
da £5,79
da £5,79
# 042
MPN: 117841
SUPPORTO
da £24,88
da £24,88
# 042
MPN: 117842
SUPPORTO
da £24,88
da £24,88
# 043
MPN: 102947
SUPPORTO
da £6,17
da £6,17
Questa parte sostituisce il numero di parte 102007 - e 14 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 12574221
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 045
MPN: 10902121
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 20146601
# 046
MPN: 10519421
Rondella
Superamento
Superamento
# 047
MPN: 12574221
NOCE
Superamento
Superamento
Questa parte sostituisce il codice articolo 125519 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 049
MPN: 127492
Rondella
da £0,59
da £0,59
Questa parte sostituisce il numero di parte 106848
# 050
MPN: 109797
UNIONE
da £10,16
da £10,16
# 051
MPN: 11270160
GUARNIZIONE
da £0,92
da £0,92
# 052
MPN: 117844
TUBO DAL FILTRO AL DOSATORE DX.
da £101,12
da £101,12
# 052
MPN: 117846
TUBO DAL FILTRO AL DOSATORE SX.
da £106,30
da £106,30
# 053
MPN: 10441190
CLIP DEL GIUBILEO
da £0,47
da £0,47
# 054
MPN: 12574211
NOCE
da £0,71
da £0,71
# 055
MPN: 117847
TUBO DALL'ACCUMULATORE AL FILTRO
da £50,61
da £50,61
# 056
MPN: 10519401
Rondella
da £0,71
da £0,71
# 057
MPN: 115532
TUBO DALLA POMPA ALL'ACCUMULATORE
da £237,79
da £237,79
# 058
MPN: 117848
TUBO DAL FILTRO AL TUBO SUL TELAIO
da £49,41
da £49,41
# 059
MPN: 117873
TUBO/TUBO/TUBO FLESSIBILE
Superamento
Superamento
Questa parte sostituisce il numero di parte 150462
# 060
MPN: 13000390
CLIP DEL GIUBILEO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli

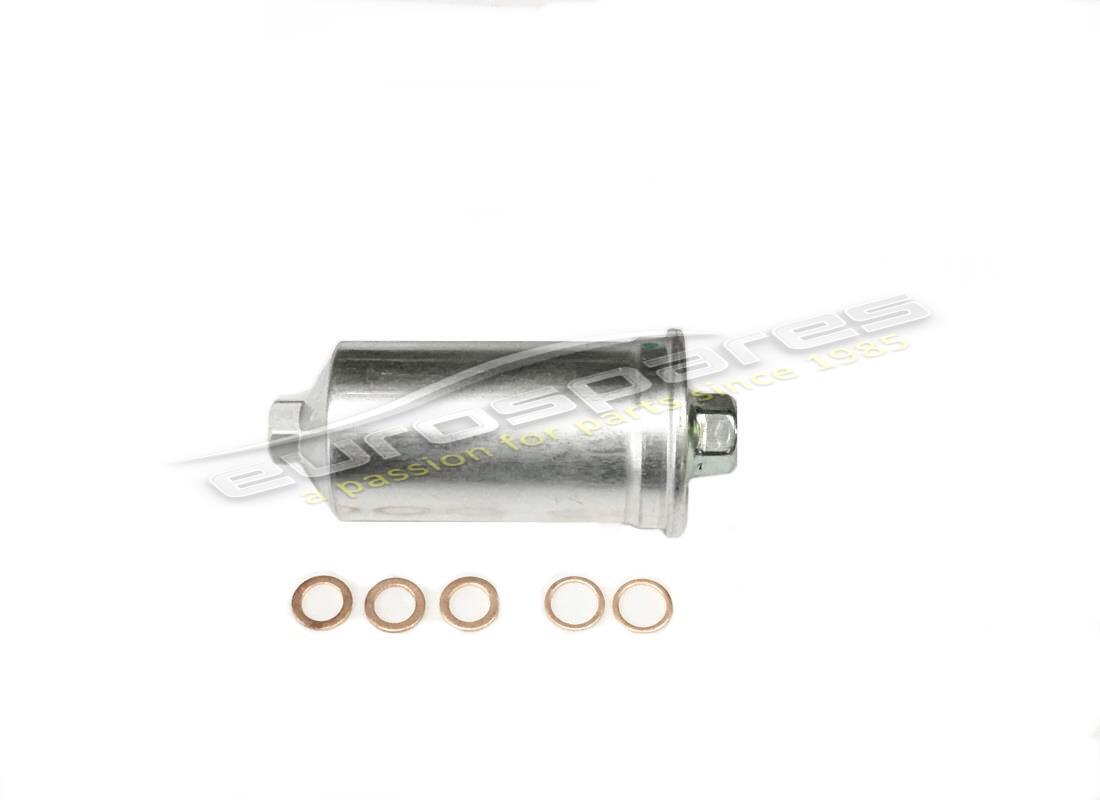

# 061
MPN: 113977
FILTRO CARBURANTE
da £32,03
da £32,03
# 062
MPN: 109797
UNIONE
da £10,16
da £10,16
# 063
MPN: 11270160
GUARNIZIONE
da £0,92
da £0,92
# 064
MPN: 109889
UNIONE
da £2,06
da £2,06
# 065
MPN: 10280060
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
# 066
MPN: 113909
CLIP DEL GIUBILEO
# 067
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 068
MPN: 11193671
Rondella
