011 - Impianto di scarico

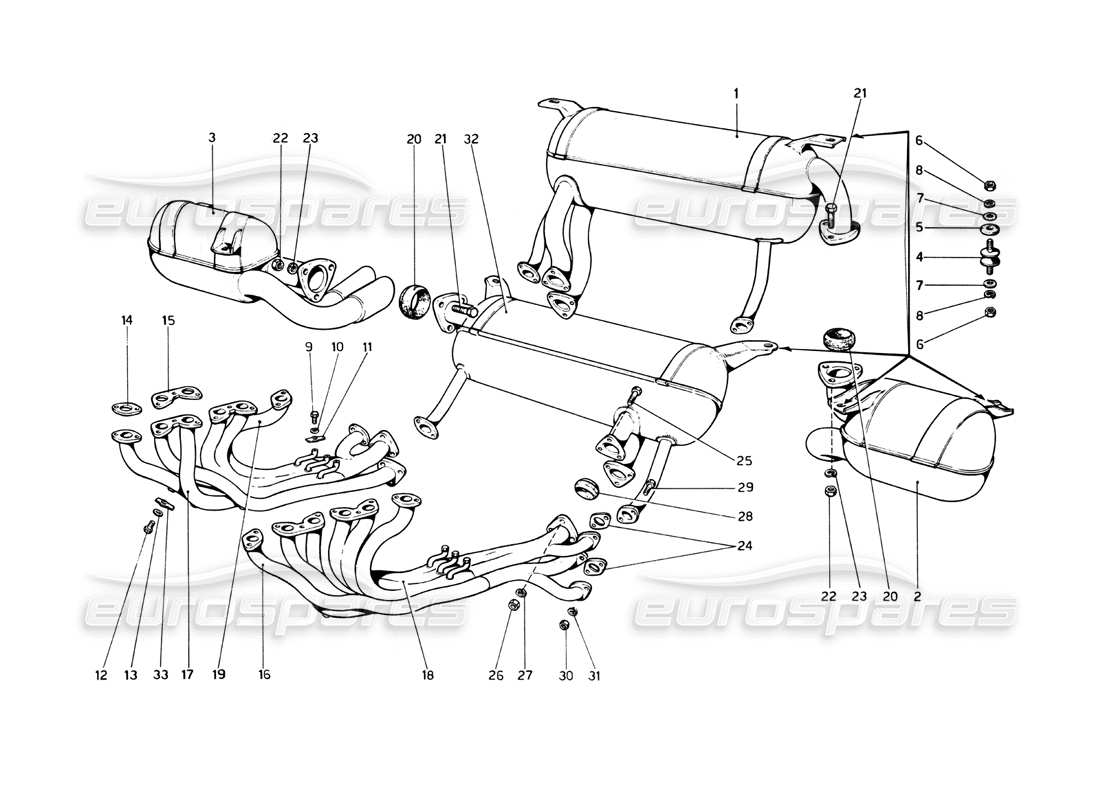

Ferrari 512 BB Exhaust System Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 109127
SILENZIATORE SUPERIORE
da £3.051,66
da £3.051,66
Questa parte sostituisce il numero di parte 50333004
# 001
MPN: FE2337
Sezione di scarico superiore
(ANSA)
da £595,00
da £595,00
# 002
MPN: 110310
SILENZIATORE LATERALE SINISTRO
da £1.888,50
da £1.888,50
Questa parte sostituisce il numero di parte 50337005 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 110309
SILENZIATORE LATERALE DESTRO
da £3.433,64
da £3.433,64
Questa parte sostituisce il numero di parte 50339803
# 004
MPN: 109453
TAMPONE IN GOMMA
da £36,10
da £36,10
# 005
MPN: 105923
GUARNIZIONE O SIGILLO
Superamento
Superamento
# 006
MPN: 16100824
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16100814 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 12646701
Rondella
da £0,48
da £0,48
# 008
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 103748
TAPPO
da £21,30
da £21,30
Questa parte sostituisce il numero di parte 20429
# 010
MPN: 103749
GUARNIZIONE
da £0,45
da £0,45
Questa parte sostituisce il numero di parte 20430 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 103587
PIATTO
da £5,85
da £5,85
Questa parte sostituisce il numero di parte 92692 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 110860
TAPPO
da £7,65
da £7,65
Questa parte sostituisce il numero di parte 11903240
# 013
MPN: 10298460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 93353
# 014
MPN: 147630
GUARNIZIONE
non come pezzo di ricambio - utilizzare il codice articolo: 147630
da £14,52
da £14,52
Questa parte sostituisce il numero di parte 10-20-15
# 015
MPN: 147641
GUARNIZIONE
da £12,36
da £12,36
Questa parte sostituisce il numero di parte 103595
# 016
MPN: 110001
COLLETTORE SCARICO ANTERIORE SINISTRO
da £1.655,18
da £1.655,18
# 017
MPN: 110002
COLLETTORE SCARICO ANTERIORE DESTRO
da £1.655,18
da £1.655,18
# 018
MPN: 110003
COLLETTORE SCARICO POSTERIORE SINISTRO
da £1.655,18
da £1.655,18
# 019
MPN: 110004
COLLETTORE SCARICO POSTERIORE DESTRO
da £1.000,95
da £1.000,95
# 020
MPN: 146696
GUARNIZIONE
da £17,80
da £17,80
Questa parte sostituisce il numero di parte 110313
# 021
MPN: 16044021
VITE
da £1,67
da £1,67
Questa parte sostituisce il numero di parte 119631
# 022
MPN: 114748
NOCE
da £7,97
da £7,97
# 023
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 147697/A
GUARNIZIONE
da £6,12
da £6,12
# 025
MPN: 16044021
VITE
da £1,67
da £1,67
Questa parte sostituisce il numero di parte 119631
# 026
MPN: 114748
NOCE
da £7,97
da £7,97
# 027
MPN: 106852
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516670 - e 2 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 154979
GUARNIZIONE
da £9,40
da £9,40
Questa parte sostituisce il numero di parte 108483 - e 2 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 102026
VITE
da £27,42
da £27,42
Questa parte sostituisce il numero di parte 92885
# 030
MPN: 10720240
NOCE
7Mm Ottone=10720240
da £7,99
da £7,99
# 031
MPN: 106851
Rondella
Superamento
Superamento
Questa parte sostituisce il numero di parte 10516571
# 032
MPN: 109126
SILENZIATORE CENTRALE INFERIORE
da £1.044,75
da £1.044,75
Questa parte sostituisce il numero di parte 50335900 - e 1 altro. Fare clic per visualizzare i dettagli
# 032
MPN: FE2327
Sezione di scarico inferiore
(ANSA)
da £550,00
da £550,00
# 033
MPN: 14198901
PIATTO
da £4,72
da £4,72
