007 - Serbatoi e tubi del carburante

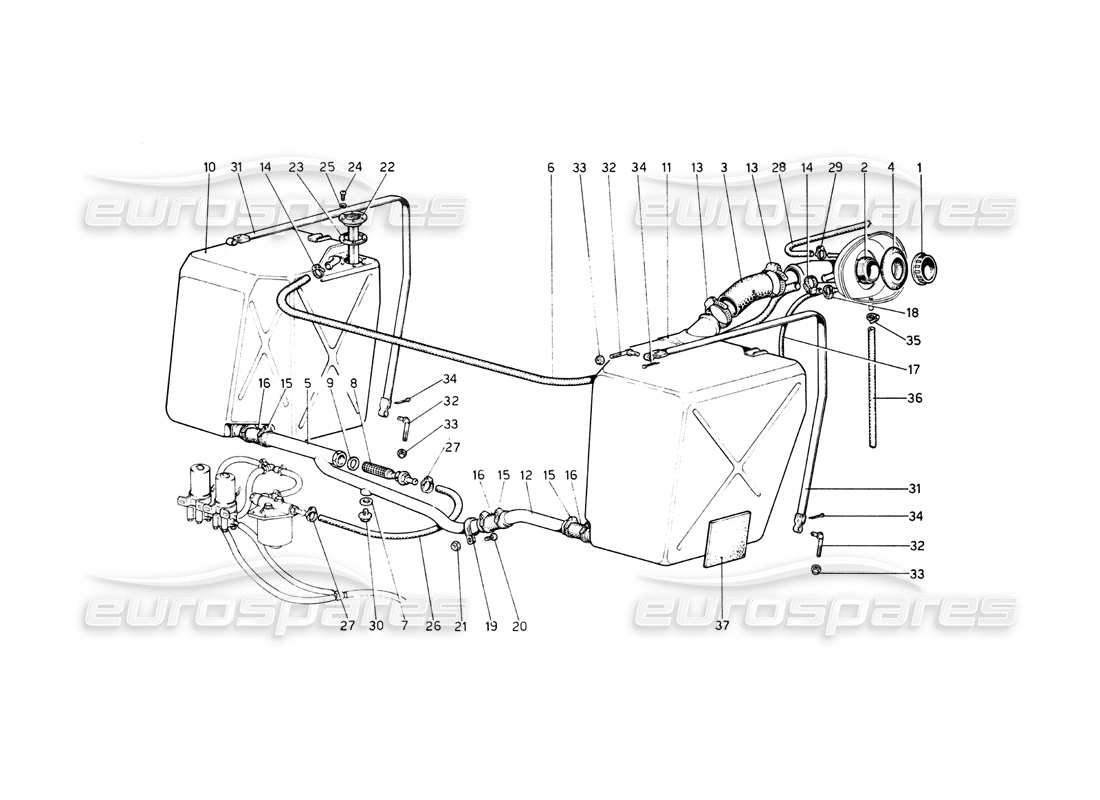

Ferrari 512 BB Fuel Tanks and Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 113401
Tappo del serbatoio del carburante
da £65,57
da £65,57
Questa parte sostituisce il numero di parte 101453 - e 3 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 111437
RIEMPIMENTO CARBURANTE
Superamento
Superamento
# 003
MPN: 107648
MANICA
Superamento
Superamento
# 004
MPN: 101465
GUARNIZIONE O SIGILLO
da £45,30
da £45,30
Questa parte sostituisce il numero di parte 821287 - e 3 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 105822
TUBO DESTRO COLLEGAMENTO SERBATOI
da £265,38
da £265,38
# 006
MPN: 103442
TUBO SFIATO DAL SERBATOIO DESTRO AL BOCCHETTONE
# 007
MPN: 10278650
GUARNIZIONE O SIGILLO
da £0,47
da £0,47
# 008
MPN: 102600
filtro
da £197,36
da £197,36
Questa parte sostituisce il numero di parte 820960 - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 102645
GUARNIZIONE
da £3,63
da £3,63
Questa parte sostituisce il numero di parte 104283 - e 2 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 109816

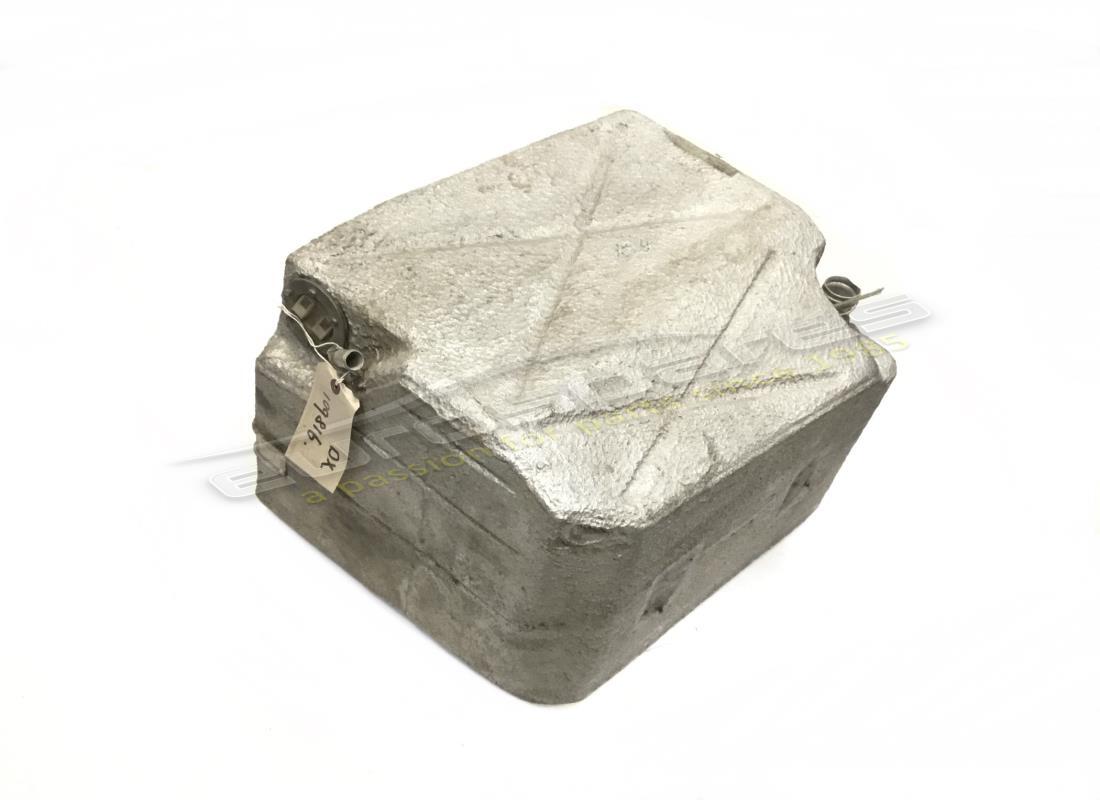

SERBATOIO DESTRO CARBURANTE
da £1.212,02
da £1.212,02
Questa parte sostituisce il numero di parte 50320209 - e 1 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 109815
SERBATOIO SINISTRO CARBURANTE
da £1.700,69
da £1.700,69
Questa parte sostituisce il numero di parte 50320308
# 012
MPN: 105821
TUBO SINISTRO COLLEGAMENTO SERBATOI
da £47,85
da £47,85
# 013
MPN: 12174790
CLIP DEL GIUBILEO
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 50188200
# 014
MPN: 104022
CLIP DEL GIUBILEO
Superamento
Superamento
# 015
MPN: 108785
CLIP DEL GIUBILEO
Superamento
Superamento
# 016
MPN: 114277
MANICA
da £69,76
da £69,76
Questa parte sostituisce il numero di parte 101468 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 105959
TUBO SFIATO DAL BOCCHETTONE
da £86,58
da £86,58
# 018
MPN: 101296
CLIP DEL GIUBILEO
# 019
MPN: 106195
STAFFA A CLIP
da £17,08
da £17,08
# 020
MPN: 106196
VITE
da £2,49
da £2,49
# 021
MPN: 12574211
NOCE
da £0,71
da £0,71
# 022
MPN: 105320
COMANDO INDICATORE DI LIVELLO
utilizza il codice articolo: Mc3701/100
da £309,75
da £309,75
# 022
MPN: MC3701/100
SENSORE LIVELLO CARBURANTE (UNIVERSALE)
da £83,95
da £83,95
Questa parte sostituisce il numero di parte 108644 - e 5 altro. Fare clic per visualizzare i dettagli
# 023
MPN: 101462
GUARNIZIONE
da £13,47
da £13,47
Questa parte sostituisce il numero di parte 820925 - e 1 altro. Fare clic per visualizzare i dettagli
# 024
MPN: 10374911
VITE
da £0,47
da £0,47
# 025
MPN: 11195370
Rondella
da £0,47
da £0,47
# 026
MPN: 105992
TUBO DAL PESCANTE AL FILTRO
da £28,50
da £28,50
# 027
MPN: 13000390
CLIP DEL GIUBILEO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12179590 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 105527
TUBO RIFLUSSO CARBURANTE
Superamento
Superamento
# 029
MPN: 10168590
CLIP DEL GIUBILEO
Superamento
Superamento
# 030
MPN: 10300771
TAPPO DI SCARICO CARBURANTE
da £0,50
da £0,50
# 031
MPN: 103444
NASTRO COMPLETE DI ESTREMITÀ
Varianti Guida Destra
da £19,62
da £19,62
# 031
MPN: 110317
CINGHIA SERBATOIO LHD
da £101,74
da £101,74
Questa parte sostituisce il numero di parte 50400001 - e 3 altro. Fare clic per visualizzare i dettagli
# 032
MPN: 213177
ESTREMITA NASTRI FISSAGGIO SEFBATOI
Superamento
Superamento
# 033
MPN: 104030
DADO AUTOBLOCCANTE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 034
MPN: 10796440
COPPIGLIA
Superamento
Superamento
Questa parte sostituisce il numero di parte 264555
# 035
MPN: 102604
CLIP DEL GIUBILEO
Superamento
Superamento
# 036
MPN: 105958
TUBO SFIATO PER VASCHETTA
da £16,15
da £16,15
# 037
MPN: 106479
FELTRO ADATTAMENTO SERBATOI
da £10,35
da £10,35
Questa parte sostituisce il numero di parte 50187608
