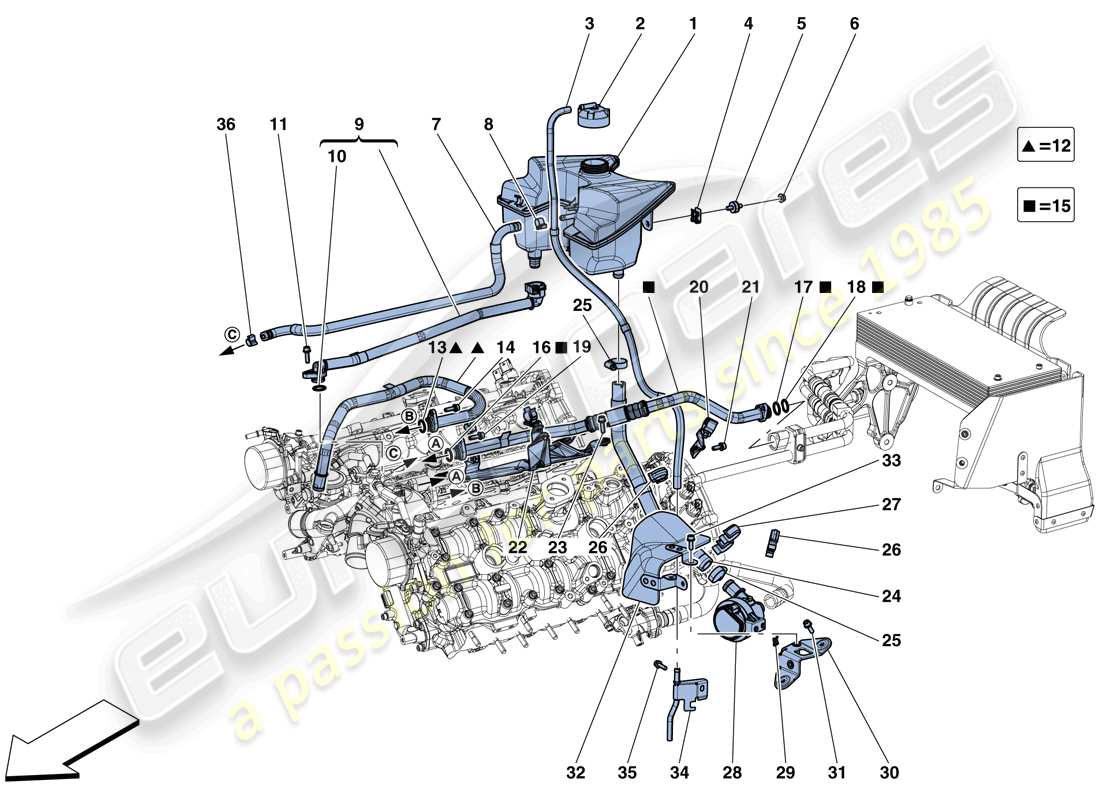

0024 - RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI
Ferrari 488 Spider (RHD) COOLING - HEADER TANK AND PIPES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 321089
SERBATOIO DEL LIQUIDO DI RAFFREDDAMENTO
-Valido fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 332129
SERBATOIO DEL LIQUIDO DI RAFFREDDAMENTO
-Applicabile dopo l'esaurimento di 321089-
da £188,75
da £188,75
Questa parte sostituisce il numero di parte 321089
# 002
MPN: 145030

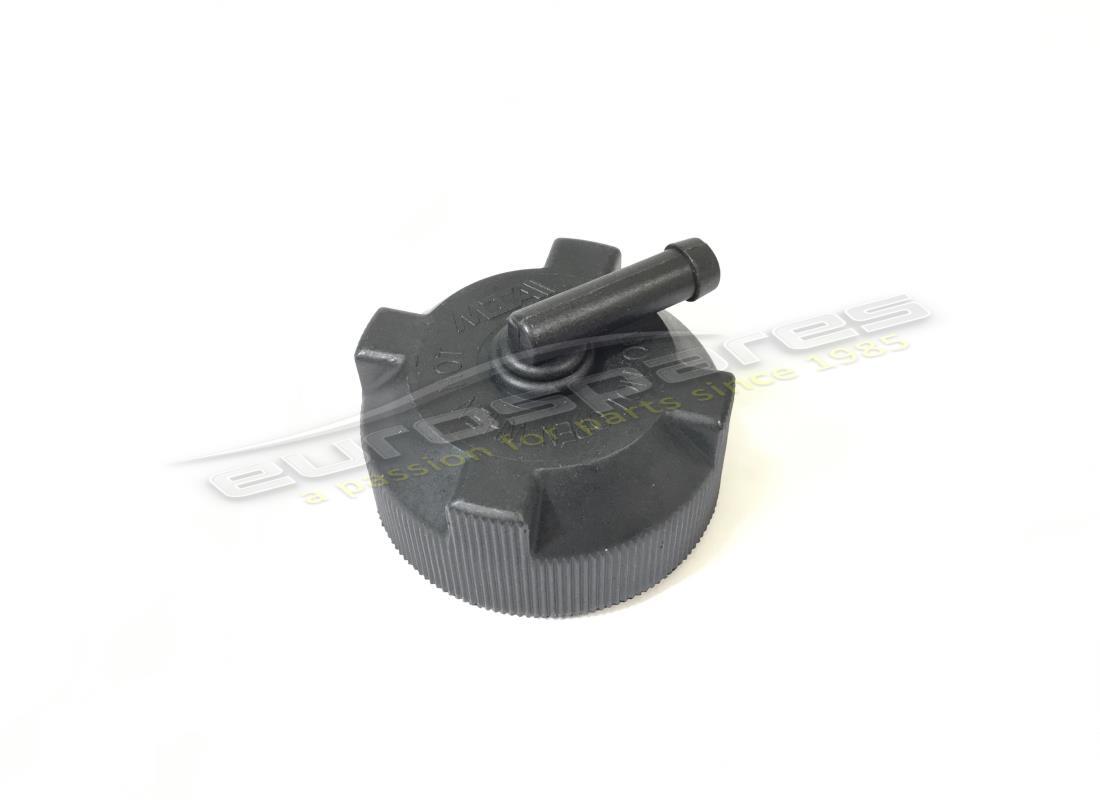

CAPPELLO CON SFIATO
da £13,47
da £13,47
# 003
MPN: 321090
COMPL. TUBO DI SCARICO IN GOMMA SERBATOIO COLLETTORE
da £23,87
da £23,87
# 004
MPN: 62766300
CLIP
da £0,53
da £0,53
# 005
MPN: 225408
BOCCOLA CILINDRICA
da £4,62
da £4,62
# 006
MPN: 14059214
NOCE
da £0,53
da £0,53
# 007
MPN: 323681

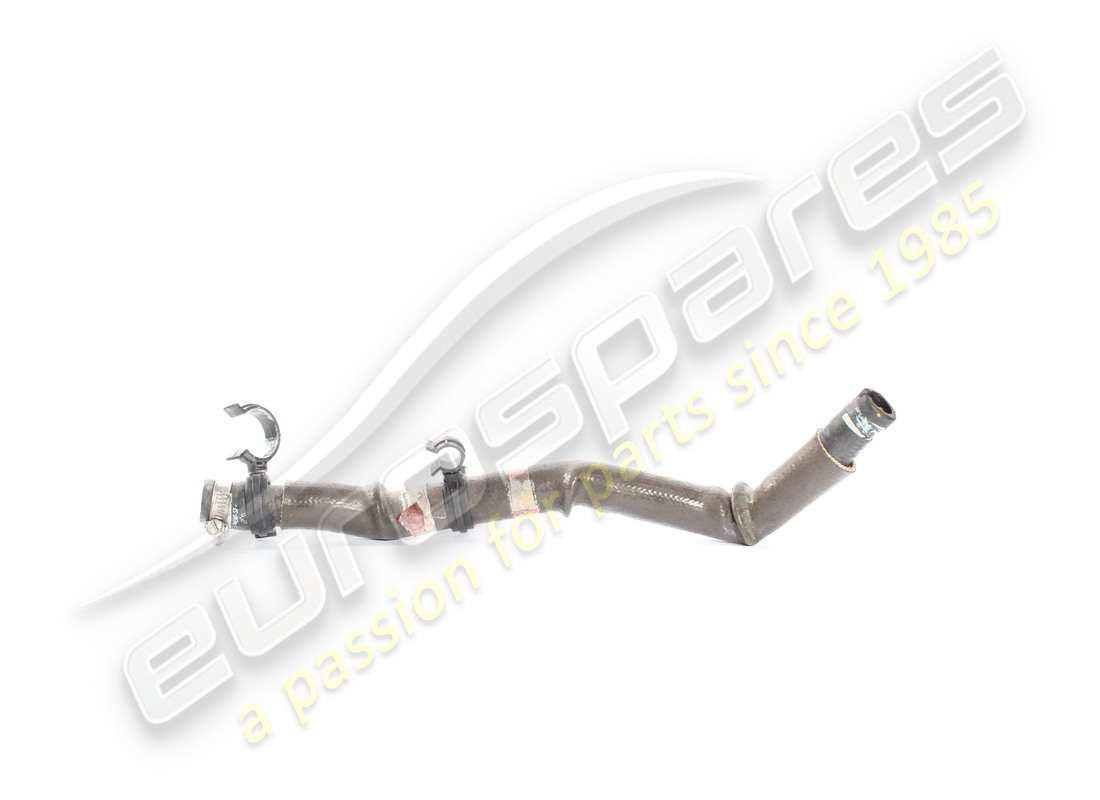

TUBO SERBATOIO COLLETTORE IN GOMMA
da £73,60
da £73,60
Questa parte sostituisce il numero di parte 317487
# 008
MPN: 13125470
COLLARE
da £0,53
da £0,53
# 009
MPN: 317021
TUBO SERBATOIO COLLETTORE
da £80,21
da £80,21
# 010
MPN: 130295
O-RING
da £0,77
da £0,77
# 011
MPN: 231617
VITE
-M6 X 18-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 14433124
# 011
MPN: 231619
VITE
-M6 X 22- -Non più fornito- -Sostituito da 231617-
da £0,54
da £0,54
# 012
MPN: 322388
COMPL. TUBAZIONI
da £74,55
da £74,55
# 013
MPN: 287632
O-RING
-Viene fornito anche con il set guarnizioni motore-
da £1,73
da £1,73
# 014
MPN: 231618
VITE
-M6 X 20-
da £0,54
da £0,54
# 015
MPN: 318109
TUBO DI RITORNO ACQUA DA SCAMBIATORE DI CALORE A OLIO SINGOLO
da £157,14
da £157,14
# 016
MPN: 287632
O-RING
-Viene fornito anche con il set guarnizioni motore-
da £1,73
da £1,73
# 017
MPN: 318989
O-RING
-Viene fornito anche con il set guarnizioni motore-
da £3,01
da £3,01
# 018
MPN: 318329
O-RING
-Viene fornito anche con il set guarnizioni motore-
da £21,79
da £21,79
# 019
MPN: 231618
VITE
-M6 X 20-
da £0,54
da £0,54
# 020
MPN: 310680
STAFFA DI MONTAGGIO TUBO DI RITORNO DELLO SCAMBIATORE DI CALORE SINGOLO
-Valido fino ad esaurimento-
Superamento
Superamento
# 020
MPN: 830816
STAFFA DI MONTAGGIO TUBO DI RITORNO DELLO SCAMBIATORE DI CALORE SINGOLO
-Applicabile dopo l'esaurimento di 310680-
da £11,31
da £11,31
Questa parte sostituisce il numero di parte 310680
# 021
MPN: 248334
VITE
-M6 X 16-
da £0,53
da £0,53
# 022
MPN: 312851
COMPL. SERBATOIO DI COLLETZIONE E STAFFA TUBO SEZIONATORE
da £65,11
da £65,11
Questa parte sostituisce il numero di parte 318194
# 022
MPN: 318194
COMPL. SERBATOIO DI COLLETZIONE E STAFFA TUBO SEZIONATORE
-Non più fornito- -Sostituito da 312851-
Superamento
Superamento
# 023
MPN: 231619
VITE
-M6 X 22- -Non più fornito- -Sostituito da 231622-
da £0,53
da £0,53
# 023
MPN: 231622
VITE
-M6 X 22-
da £0,53
da £0,53
# 024
MPN: 320947
TUBO MANDATA POMPA
da £51,38
da £51,38
# 025
MPN: 296778
COLLARE A VITE
Superamento
Superamento
# 026
MPN: 303560

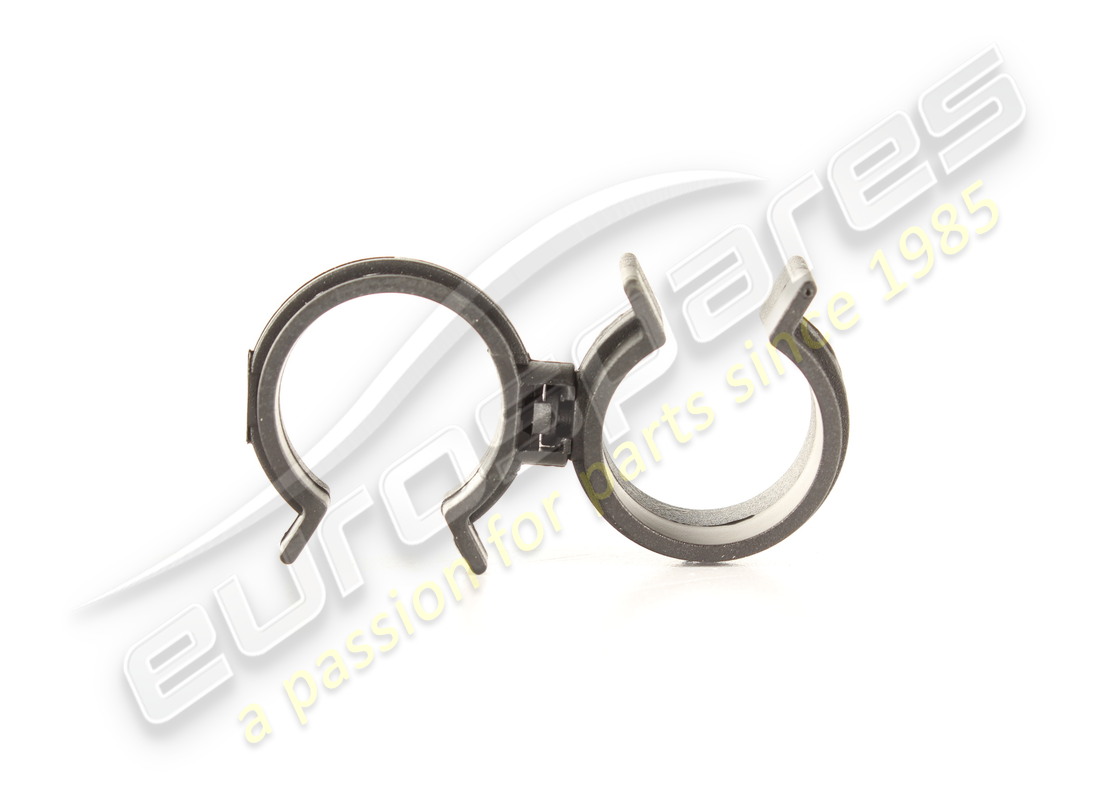

CLIP GIREVOLE
da £0,62
da £0,62
# 027
MPN: 160013
CLIP
da £0,57
da £0,57
# 028
MPN: 291349
POMPA DI RICIRCOLO ACQUA AL MINIMO
da £1.162,63
da £1.162,63
# 029
MPN: 291645
CLIP
da £2,24
da £2,24
# 030
MPN: 320964
STAFFA DI MONTAGGIO POMPA
da £14,53
da £14,53
# 031
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 032
MPN: 324937
SCUDO CALORE POMPA
da £49,31
da £49,31
Questa parte sostituisce il numero di parte 320965 - e 1 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 034
MPN: 320347
TUBO DI SCARICO RIGIDO SERBATOIO COLLETTORE
da £20,01
da £20,01
# 035
MPN: 231619
VITE
-M6 X 22-
da £0,54
da £0,54
# 036
MPN: 13126970
COLLARE
da £0,82
da £0,82
