0017 - INTERCOOLER

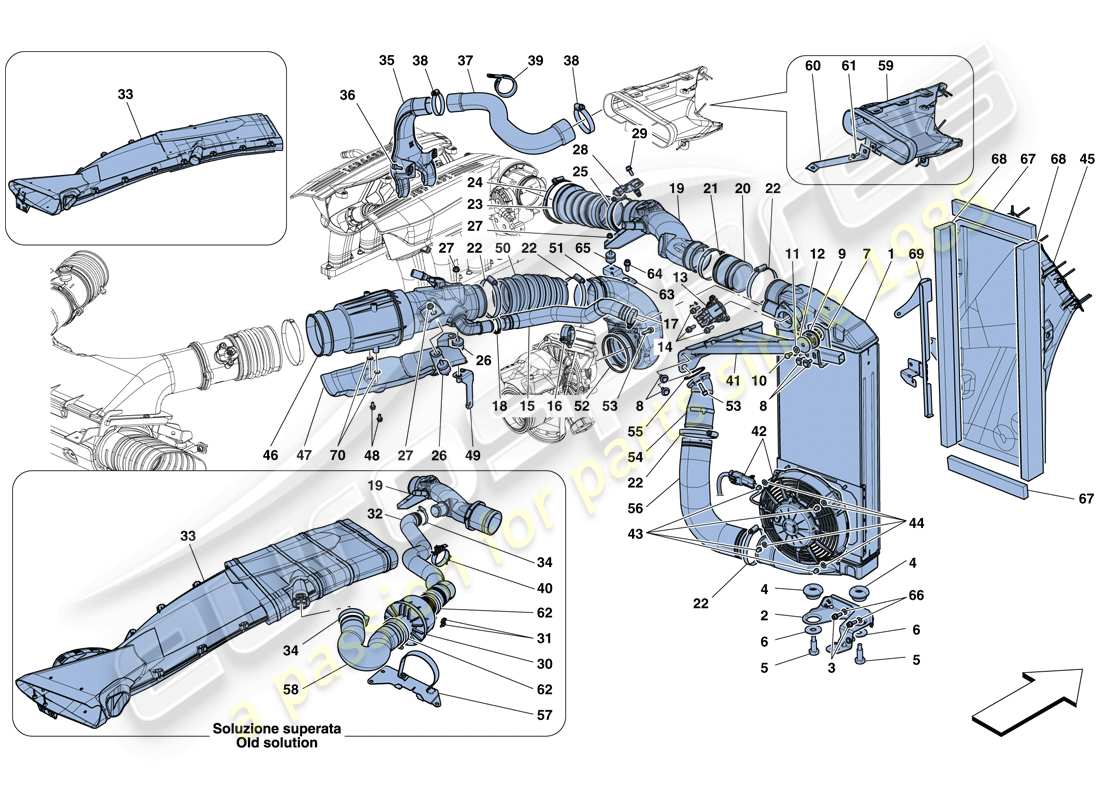

Ferrari 488 Spider (RHD) INTERCOOLER Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 324494
INTERCOOLER DX
-Valido fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 320974
# 001
MPN: 324495
INTERCOOLER SX
-Valido fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 320975
# 001
MPN: 328422
INTERCOOLER DX
-Applicabile dopo l'esaurimento di 324494-
da £1.090,83
da £1.090,83
Questa parte sostituisce il numero di parte 324494
# 001
MPN: 328423
INTERCOOLER SX
-Applicabile dopo l'esaurimento di 324495-
da £1.090,83
da £1.090,83
Questa parte sostituisce il numero di parte 324495
# 002
MPN: 321019
STAFFA DI FISSAGGIO INFERIORE PER INTERCOOLER DESTRO
-Vale fino all'Ass. No. 131954-
da £42,56
da £42,56
# 002
MPN: 321020
STAFFA DI FISSAGGIO INFERIORE PER INTERCOOLER SX
-Vale fino all'Ass. No. 131954-
da £42,56
da £42,56
# 002
MPN: 325297
STAFFA DI FISSAGGIO INFERIORE DX PER INTERCOOLER
-Applicabile dall'Ass. No. 131955-
da £22,69
da £22,69
# 002
MPN: 325299
STAFFA DI FISSAGGIO INFERIORE DX PER INTERCOOLER
-Applicabile dall'Ass. No. 131955-
da £22,69
da £22,69
# 003
MPN: 14304824
VITE
-Applicabile dall'Ass. No. 131955-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14304821
# 003
MPN: 16286721
VITE
-Applicabile dall'Ass. No. 131955- -Non più fornito- -Sostituito da 14304824-
da £0,64
da £0,64
# 004
MPN: 290935
BOCCOLA MONTAGGIO RADIATORE
da £3,60
da £3,60
# 005
MPN: 316040
VITE
da £2,94
da £2,94
# 006
MPN: 13578801
Rondella
da £0,53
da £0,53
# 007
MPN: 313559
STAFFA DI FISSAGGIO INTERCOOLER SUPERIORE
da £14,28
da £14,28
# 008
MPN: 81591700
VITE
-M6 X 18-
da £1,25
da £1,25
# 009
MPN: 290938
BOCCOLA IN GOMMA FISSAGGIO INTERCOOLER
da £6,50
da £6,50
# 010
MPN: 10902024
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10902011 - e 2 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 12620474
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 12620479 - e 1 altro. Fare clic per visualizzare i dettagli
# 012
MPN: 66121400
Rondella
da £6,75
da £6,75
Questa parte sostituisce il numero di parte 12624977 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 315495
VALVOLA DI SCARICO
da £62,28
da £62,28
# 014
MPN: 231618
VITE
-M6 X 20-
da £0,52
da £0,52
# 015
MPN: 319273
TUBO IN GOMMA PER VALVOLA DI SCARICO DX
da £26,36
da £26,36
# 015
MPN: 321178
TUBO IN GOMMA PER VALVOLA SCARICO SX
da £26,36
da £26,36
# 016
MPN: 310150
CLIP
da £0,91
da £0,91
# 017
MPN: 296779
COLLARE A VITE
da £4,17
da £4,17
# 018
MPN: 224271
MORSETTO AD ANELLO
da £0,92
da £0,92
# 019
MPN: 322654
TUBO DX DA INTERCOOLER A CORPO FARFALLATO
-Vale fino all'Ass. No. 135123-
da £68,67
da £68,67
# 019
MPN: 322655
TUBO SX DA INTERCOOLER A CORPO FARFALLATO
-Vale fino all'Ass. No. 135123-
da £124,85
da £124,85
# 019
MPN: 328415
TUBO DX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. N. 135124 fino all'Ass. No. 136917-
da £226,29
da £226,29
# 019
MPN: 328416
TUBO SX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. N. 135124 fino all'Ass. No. 136917-
da £159,79
da £159,79
# 019
MPN: 332171
TUBO DX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. No. 136918-
da £123,98
da £123,98
# 019
MPN: 332172
TUBO SX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. No. 136918-
da £225,41
da £225,41
# 020
MPN: 307646
RACCORDO TUBO
-Vale fino all'Ass. No. 135123-
da £80,72
da £80,72
# 020
MPN: 328421
RACCORDO TUBO
-Applicabile dall'Ass. No. 135124-
da £112,10
da £112,10
# 021
MPN: 296785
COLLARE
da £6,84
da £6,84
Questa parte sostituisce il numero di parte 13130370
# 022
MPN: 296785
COLLARE
da £6,84
da £6,84
Questa parte sostituisce il numero di parte 13130370
# 023
MPN: 318185
TUBO DI CONNESSIONE SUL CORPO FARFALLATO
da £87,88
da £87,88
# 024
MPN: 303232
COLLARE
da £2,96
da £2,96
# 025
MPN: 311609
COLLARE
da £1,82
da £1,82
Questa parte sostituisce il numero di parte 297575
# 026
MPN: 285553
AMMORTIZZATORE DI VIBRAZIONI
da £12,26
da £12,26
# 027
MPN: 14040614
NOCE
da £0,47
da £0,47
# 028
MPN: 272880
SENSORE DI PRESSIONE E TEMPERATURA
da £12,52
da £12,52
# 029
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 030
MPN: 310096
GENERATORE DI SUONO
-Vale fino all'Ass. No. 136917-
da £83,26
da £83,26
# 031
MPN: 314100
RIVETTO
-Vale fino all'Ass. No. 136917-
da £0,47
da £0,47
# 032
MPN: 320478
TUBO DA CONDOTTO DI ASPIRAZIONE AL GENERATORE SONORO DX
-Vale fino all'Ass. No. 136917-
da £79,05
da £79,05
# 032
MPN: 320479
TUBO DA CONDOTTO DI ASPIRAZIONE AL GENERATORE SONORO SX
-Vale fino all'Ass. No. 136917-
da £79,05
da £79,05
# 033
MPN: 87352700
COMPL. CONDOTTO FIANCO DX
-Vale fino all'Ass. No. 136917- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 033
MPN: 87352800
COMPL. CONDOTTO FIANCO SX
-Vale fino all'Ass. No. 136917- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 033
MPN: 88352500
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE DESTRO
-Applicabile dall'Ass. No. 136918-
da £285,94
da £285,94
Questa parte sostituisce il numero di parte 87352500
# 033
MPN: 88352600
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE SX
-Applicabile dall'Ass. No. 136918-
da £285,94
da £285,94
Questa parte sostituisce il numero di parte 87352600
# 033
MPN: 88353900
COMPL. CONDOTTO FIANCO DX
-Vale fino all'Ass. No. 136917- -Applicabile dopo l'esaurimento di 87352700-
da £302,77
da £302,77
Questa parte sostituisce il numero di parte 87352700
# 033
MPN: 88354000
COMPL. CONDOTTO FIANCO SX
-Vale fino all'Ass. No. 136917- -Applicabile dopo l'esaurimento di 87352800-
da £302,77
da £302,77
Questa parte sostituisce il numero di parte 87352800
# 034
MPN: 296782
COLLARE
-Vale fino all'Ass. No. 136917-
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 035
MPN: 325076
TUBO DI RAFFREDDAMENTO BOBINA DX
da £20,76
da £20,76
Questa parte sostituisce il codice articolo 318049 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 035
MPN: 325077
TUBO DI RAFFREDDAMENTO BATTERIA SX
da £20,76
da £20,76
Questa parte sostituisce il codice articolo 318050 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 036
MPN: 231617
VITE
-M6 X 18-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14433124
# 037
MPN: 324947
TUBO SPIRATO
da £92,50
da £92,50
# 038
MPN: 296782
COLLARE
da £5,25
da £5,25
Questa parte sostituisce il numero di parte 12174090
# 039
MPN: 10448890
STAFFA CON GUAINA
da £1,17
da £1,17
# 040
MPN: 292206
CLIP DI FERMO TUBO
-Vale fino all'Ass. No. 136917-
da £0,52
da £0,52
# 041
MPN: 86694400
COMPL. TRALICCIO SUPERIORE SX
da £47,75
da £47,75
# 041
MPN: 86694500
COMPL. TRALICCIO SUPERIORE DX
da £47,75
da £47,75
# 042
MPN: 319950
ELETTROVENTOLA PER INTERCOOLER
da £129,51
da £129,51
# 043
MPN: 168698
NOCE
da £1,03
da £1,03
Questa parte sostituisce il numero di parte 14054048
# 044
MPN: 14446624
Rondella
da £0,51
da £0,51
# 045
MPN: 87493300
COMPL. CONDOTTO INTERCOOLER SX
da £92,50
da £92,50
# 045
MPN: 87494000
COMPL. CONDOTTO INTERCOOLER DX
da £92,50
da £92,50
# 046
MPN: 320387
TUBO DX DA CASSA FILTRO A TURBO
da £227,07
da £227,07
# 046
MPN: 320388
TUBO SX DA CASSA FILTRO A TURBO
da £227,07
da £227,07
# 047
MPN: 320389
SCUDO CALORE TUBO ASPIRAZIONE DX
da £37,46
da £37,46
# 047
MPN: 320390
SCUDO CALORE TUBO ASPIRAZIONE SX
da £37,46
da £37,46
# 048
MPN: 16284927
VITE
-M5 X 10-
Superamento
Superamento
# 049
MPN: 319019
STAFFA MONTAGGIO CONDOTTO DX
da £9,34
da £9,34
# 049
MPN: 319020
STAFFA MONTAGGIO CANALIZZAZIONE SX
da £9,34
da £9,34
# 050
MPN: 322660
MANICOTTO CONDOTTO ASPIRAZIONE DX
da £42,04
da £42,04
Questa parte sostituisce il numero di parte 313035 - e 5 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 324304
MANICOTTO CONDOTTO ASPIRAZIONE SX
da £67,47
da £67,47
Questa parte sostituisce il numero di parte 322661 - e 6 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 325566
COMPL. CONDOTTO TURBO DX
da £105,70
da £105,70
Questa parte sostituisce il numero di parte 313616 - e 6 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 325567
COMPL. CONDOTTO TURBO SX
da £129,51
da £129,51
Questa parte sostituisce il numero di parte 313617 - e 5 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 231619
VITE
-M6 X 22-
da £0,51
da £0,51
# 054
MPN: 317448
RACCORDO TUBO CON FLANGIA, LATO DX
da £78,63
da £78,63
# 054
MPN: 317449
RACCORDO TUBO CON FLANGIA, LATO SX
da £78,63
da £78,63
# 055
MPN: 132829
GUARNIZIONE
da £0,85
da £0,85
# 056
MPN: 325097
COLLEGAMENTO TUBO DX DA TURBO A INTERCOOLER
da £328,42
da £328,42
Questa parte sostituisce il numero di parte 321749 - e 2 altro. Fare clic per visualizzare i dettagli
# 056
MPN: 325098
COLLEGAMENTO TUBO SX DA TURBO A INTERCOOLER
da £328,42
da £328,42
Questa parte sostituisce il numero di parte 321750 - e 2 altro. Fare clic per visualizzare i dettagli
# 057
MPN: 320480
STAFFA DI MONTAGGIO GENERATORE SONO DESTRO
-Vale fino all'Ass. No. 136917-
da £26,06
da £26,06
# 057
MPN: 320481
STAFFA DI MONTAGGIO GENERATORE SINISTRO
-Vale fino all'Ass. No. 136917-
da £26,06
da £26,06
# 058
MPN: 324215
TUBO SPIRATO
-Vale fino all'Ass. No. 136917-
da £151,38
da £151,38
# 059
MPN: 87196800
CONDOTTO DCT FIANCO SX
da £180,39
da £180,39
# 059
MPN: 87196900
CONDOTTO DCT FIANCO DX
da £180,39
da £180,39
# 060
MPN: 87340700
STAFFA DI MONTAGGIO SOTTOSTRUTTURA POSTERIORE SX DCT
da £28,58
da £28,58
Questa parte sostituisce il numero di parte 87340800
# 060
MPN: 87341000
STAFFA DI MONTAGGIO DCT SOTTOSTRUTTURA POSTERIORE DX
da £28,58
da £28,58
Questa parte sostituisce il numero di parte 87340900
# 061
MPN: 11626124
VITE
-M6 X 25-
da £0,79
da £0,79
# 062
MPN: 262116
COLLARE
da £1,71
da £1,71
# 063
MPN: 328222
STAFFA REGOLAZIONE TUBO ALTA PRESSIONE
da £12,26
da £12,26
# 064
MPN: 81290900
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 67578600
# 065
MPN: 225408
BOCCOLA CILINDRICA
da £4,70
da £4,70
# 066
MPN: 12646624
Rondella
da £0,53
da £0,53
# 067
MPN: 87646400
GUARNIZIONE CONDOTTO SUPERIORE/INFERIORE
da £5,58
da £5,58
# 068
MPN: 87660500
GUARNIZIONE CONDOTTO LATERALE
da £34,84
da £34,84
# 069
MPN: 87669600
SCUDO GUARNIZIONE LATERALE CONDOTTO SX
da £15,72
da £15,72
# 069
MPN: 87669700
SCUDO GUARNIZIONE LATERALE CONDOTTO DX
da £28,58
da £28,58
# 070
MPN: 12637801
Rondella
da £0,53
da £0,53
-part-diagram-0018.webp "FERRARI 488 SPIDER (RHD) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 SPIDER (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 SPIDER (RHD) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 SPIDER (RHD) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 SPIDER (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 SPIDER (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 SPIDER (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 SPIDER (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 SPIDER (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 SPIDER (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 SPIDER (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 SPIDER (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 SPIDER (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 SPIDER (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 SPIDER (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 SPIDER (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 SPIDER (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 SPIDER (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 SPIDER (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 SPIDER (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 SPIDER (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 SPIDER (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 SPIDER (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 SPIDER (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 SPIDER (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 SPIDER (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 SPIDER (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 SPIDER (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 SPIDER (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 SPIDER (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 SPIDER (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 SPIDER (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 SPIDER (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 SPIDER (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 488 SPIDER (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 488 SPIDER (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 SPIDER (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 SPIDER (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 SPIDER (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 SPIDER (RHD) TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 488 SPIDER (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 488 SPIDER (RHD) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 SPIDER (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 488 SPIDER (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 488 SPIDER (RHD) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 SPIDER (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 SPIDER (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 SPIDER (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 SPIDER (RHD) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 SPIDER (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 SPIDER (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 SPIDER (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 SPIDER (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 SPIDER (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 SPIDER (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 SPIDER (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 SPIDER (RHD) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 SPIDER (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 SPIDER (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 SPIDER (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 SPIDER (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 SPIDER (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 SPIDER (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 SPIDER (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 SPIDER (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 SPIDER (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 SPIDER (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 SPIDER (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 SPIDER (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI 488 SPIDER (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 SPIDER (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 SPIDER (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 488 SPIDER (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 488 SPIDER (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 SPIDER (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 SPIDER (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 SPIDER (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 SPIDER (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 SPIDER (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 SPIDER (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 SPIDER (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 SPIDER (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 SPIDER (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 SPIDER (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 SPIDER (RHD) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 SPIDER (RHD) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 SPIDER (RHD) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
