0008 - Sistema d'aria secondaria

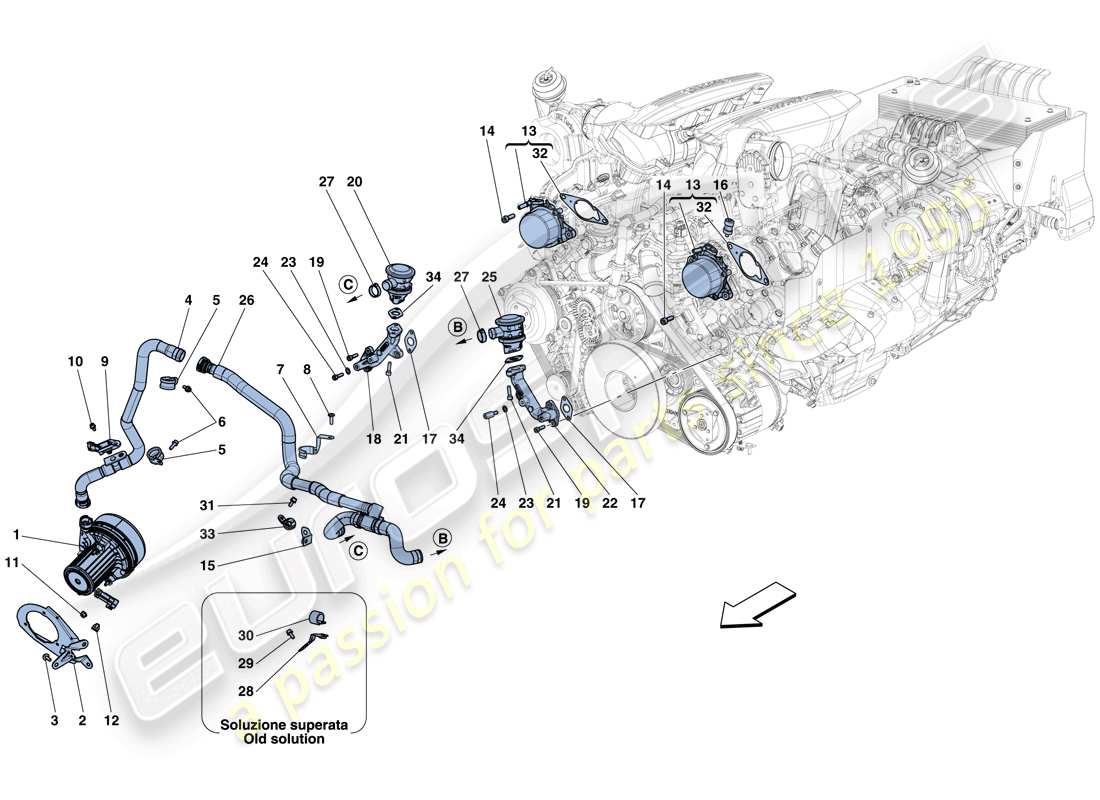

Ferrari 488 Spider (RHD) SECONDARY AIR SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 247795
POMPA IMPIANTO ARIA SECONDARIA
da £231,42
da £231,42
# 002
MPN: 320742
staffa
-Vale fino all'Ass. No. 131954-
da £66,22
da £66,22
# 002
MPN: 325294
staffa
-Applicabile dall'Ass. No. 131955-
da £36,42
da £36,42
# 003
MPN: 11625824
VITE
-M6 X 18-
da £0,47
da £0,47
# 004
MPN: 313300
TUBO IMPIANTO ARIA SECONDARIA LATO POMPA
da £32,10
da £32,10
# 005
MPN: 10442090
STAFFA CON GUAINA
da £0,47
da £0,47
# 006
MPN: 231617
VITE
-M6 X 18-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14433124
# 007
MPN: 319490
staffa
da £13,77
da £13,77
# 008
MPN: 85629300
VITE
-M6 X 20-
da £0,47
da £0,47
# 009
MPN: 282849
SENSORE DI PRESSIONE
da £10,77
da £10,77
# 010
MPN: 233600
VITE
-M6 X 12-
da £0,47
da £0,47
# 011
MPN: 14040611
NOCE
da £0,54
da £0,54
# 012
MPN: 253769
CLIP
da £0,47
da £0,47
# 013
MPN: 303259
RIDUTTORE DI PRESSIONE
da £255,19
da £255,19
Questa parte sostituisce il numero di parte 287102 - e 2 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 231628
VITE
-M8 X 25-
da £0,47
da £0,47
# 015
MPN: 315264
staffa
da £9,81
da £9,81
# 016
MPN: 319467
PARAURTI
da £2,94
da £2,94
# 017
MPN: 186781
GUARNIZIONE
da £2,94
da £2,94
# 018
MPN: 314332
MONTAGGIO DX
da £70,63
da £70,63
# 019
MPN: 231619
VITE
-M6 X 22-
da £0,47
da £0,47
# 020
MPN: 284235
VALVOLA DEL SISTEMA ARIA SECONDARIA
da £76,98
da £76,98
# 021
MPN: 231621
VITE
-M6 X 30-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 216568
# 022
MPN: 314333
MONTAGGIO SX
da £70,63
da £70,63
# 023
MPN: 10297760
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,47
da £0,47
# 024
MPN: 14305124
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14305121
# 024
MPN: 232777
BULLONE PRIGIONIERO
da £5,15
da £5,15
# 025
MPN: 284235
VALVOLA DEL SISTEMA ARIA SECONDARIA
da £76,98
da £76,98
# 026
MPN: 316978
TUBO IMPIANTO ARIA SECONDARIA LATO MOTORE
da £145,67
da £145,67
# 027
MPN: 13128970
COLLARE
da £0,82
da £0,82
# 028
MPN: 315360
staffa
-Non più fornito-
da £9,17
da £9,17
# 029
MPN: 231616
VITE
-M6 X 14- -Non più fornito-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 030
MPN: 10441790
STAFFA CON GUAINA
-Non più fornito-
da £0,47
da £0,47
# 031
MPN: 231616
VITE
-M6 X 14-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 032
MPN: 343352
GUARNIZIONE RIDUTTORE PRESSIONE
da £29,17
da £29,17
# 033
MPN: 244225
CLIP SPAZIALE SINGOLO
da £2,57
da £2,57
# 034
MPN: 781376
GUARNIZIONE
da £2,24
da £2,24
