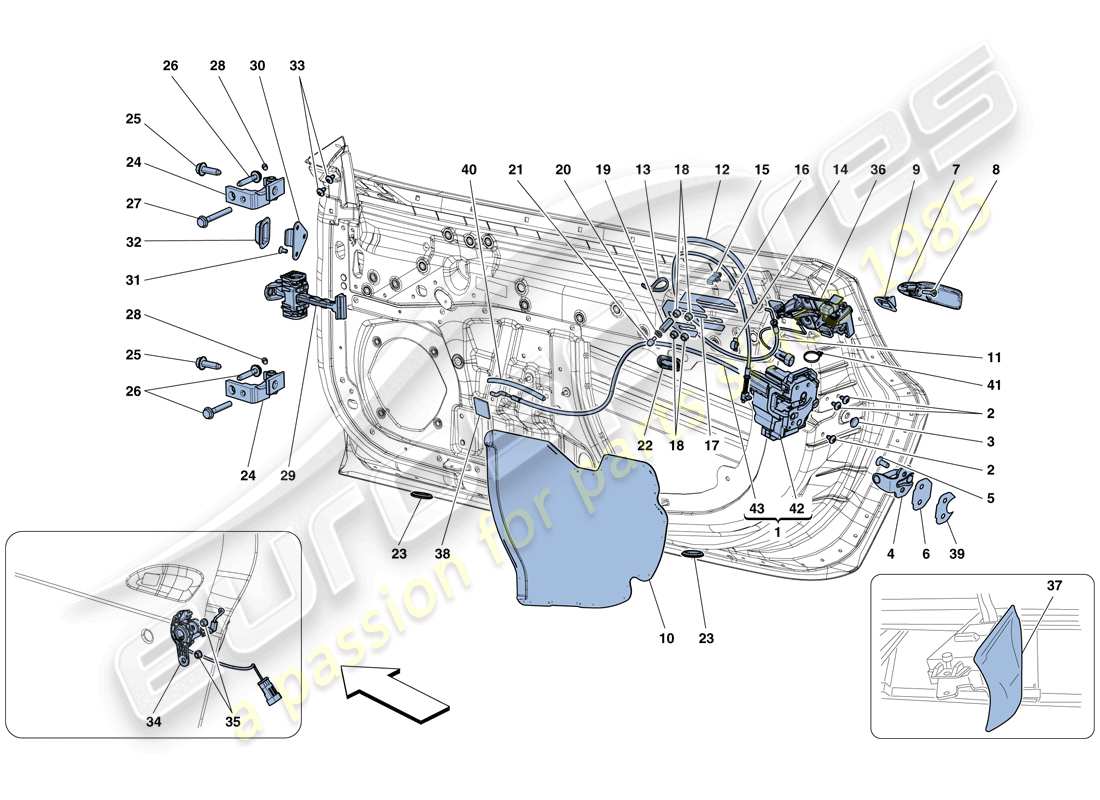

0114 - PORTE - MECCANISMI DI APERTURA E CERNIERE
Ferrari 488 GTB (RHD) DOORS - OPENING MECHANISMS AND HINGES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 805461
COMPL. SERRATURA PORTA SX
-Dopo l'esaurimento, ordinare i componenti sfusi- -Non per GD- -Applicabile dopo l'esaurimento di 86622700- -Applicabile fino all'esaurimento-
da £165,47
da £165,47
Questa parte sostituisce il numero di parte 86622700
# 001
MPN: 806227
COMPL. SERRATURA PORTA DX
-Dopo l'esaurimento, ordinare i componenti sfusi- -Non per GD- -Applicabile dopo l'esaurimento di 86622800- -Applicabile fino all'esaurimento-
da £195,50
da £195,50
Questa parte sostituisce il numero di parte 86622800
# 001
MPN: 823534
COMPL. SERRATURA PORTA SX
Applicabile per: numero gruppo controllo GD (785974 e 86622600).
da £60,67
da £60,67
Questa parte sostituisce il numero di parte 86980200 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 823535
SERRATURA PORTA DX
(usa ora 785975 + 86622600)
da £60,67
da £60,67
Questa parte sostituisce il numero di parte 86980900 - e 1 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 86622700
COMPL. SERRATURA PORTA SX
-No per GD- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 86622800
COMPL. SERRATURA PORTA DX
-No per GD- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 86980200
COMPL. SERRATURA PORTA SX
-Vale per GD- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 86980900
COMPL. SERRATURA PORTA DX
-Vale per GD- -Vale fino ad esaurimento-
Superamento
Superamento
# 002
MPN: 85478900
VITE
-M6 X 12-
da £0,61
da £0,61
# 003
MPN: 14506587
CAP
da £0,47
da £0,47
# 004
MPN: 85052500
PIASTRA INCONTRO SERRATURA
da £5,47
da £5,47
# 005
MPN: 85133400
VITE
da £0,47
da £0,47
# 006
MPN: 85052600
SPESSORE PIASTRA RISCONTRO PORTA
da £3,24
da £3,24
# 007
MPN: 87217610
MANIGLIA PORTA ESTERNA SX
da £102,07
da £102,07
# 007
MPN: 87217710
MANIGLIA PORTA ESTERNA DESTRA
da £64,96
da £64,96
# 008
MPN: 80365900
VITE
da £0,47
da £0,47
# 009
MPN: 87217400

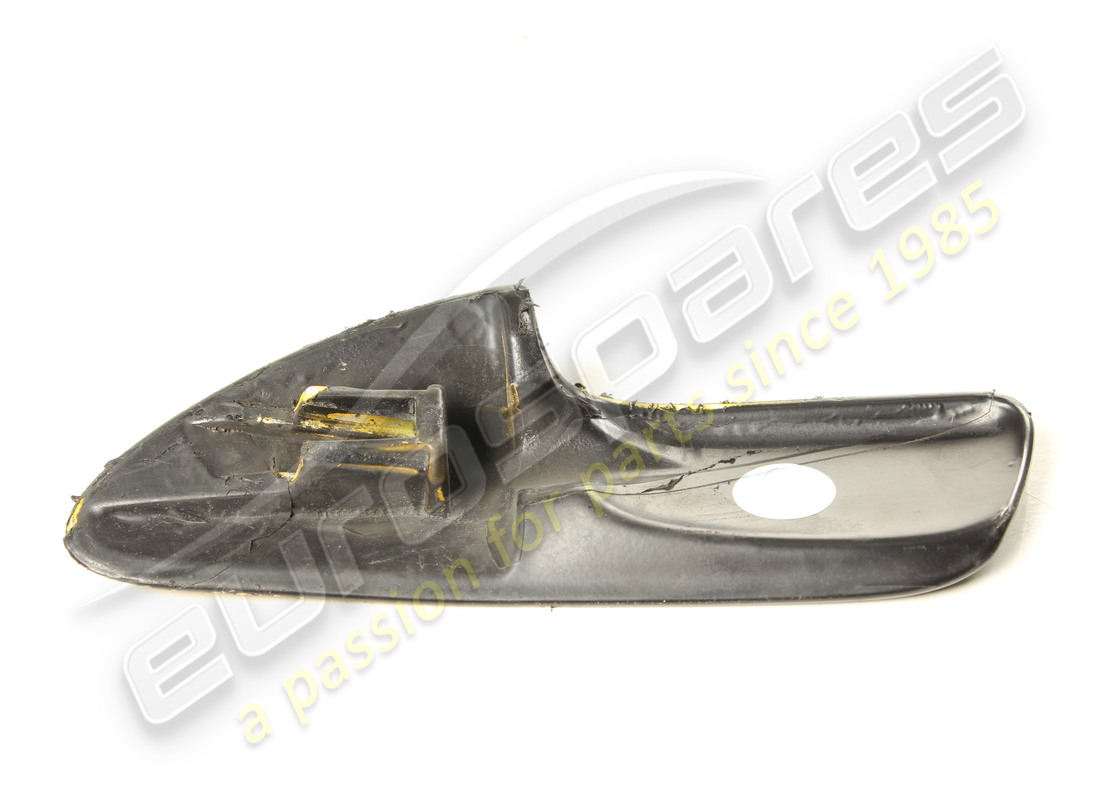

GUARNIZIONE MANIGLIA PORTIERA SX
da £7,44
da £7,44
# 009
MPN: 87217500
GUARNIZIONE MANIGLIA PORTIERA DX
da £13,52
da £13,52
# 010
MPN: 86844300
MEMBRANA IMPERMEABILE SX
da £32,78
da £32,78
# 010
MPN: 86844400
MEMBRANA IMPERMEABILE DX
da £32,78
da £32,78
# 011
MPN: 69877100
CAVO BOWDEN
da £13,46
da £13,46
# 012
MPN: 82936400
GUAINA
da £3,12
da £3,12
# 013
MPN: 279762
MORSETTO AD ANELLO
da £0,47
da £0,47
# 013
MPN: 69708300
CLIP
-Non più fornito- -Sostituito da 279762-
da £0,77
da £0,77
# 014
MPN: 14569480
CLIP
-Non più fornito- -Sostituito da 248061-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 81580800
# 014
MPN: 248061
CLIP
da £1,10
da £1,10
Questa parte sostituisce il numero di parte 301064
# 015
MPN: 291408
CLIP
da £0,54
da £0,54
# 016
MPN: 80821900

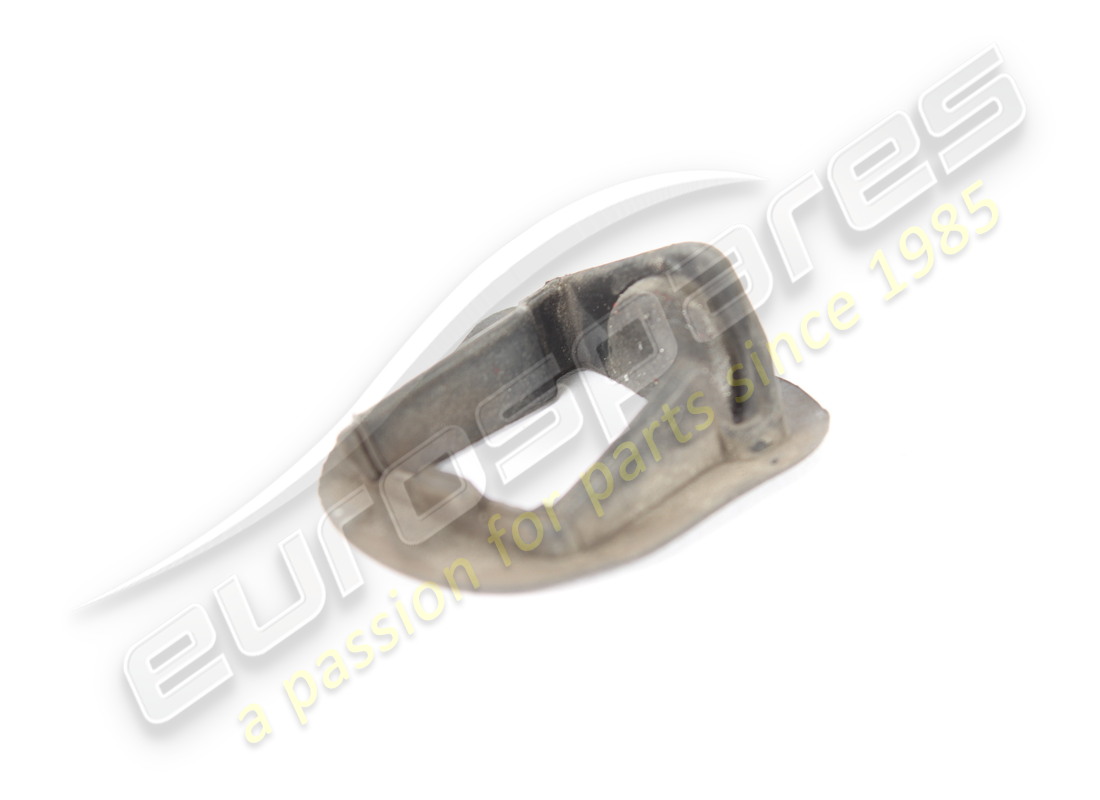

DISTANZIALE MANIGLIA PORTIERA
-Non più fornito-
da £3,46
da £3,46
# 017
MPN: 83941200
DISTANZIALE MANIGLIA PORTIERA
-Non più fornito- -Sostituito da 88007300-
da £5,91
da £5,91
# 017
MPN: 88007300
DISTANZIALE MANIGLIA PORTIERA
da £1,02
da £1,02
# 018
MPN: 14059121
NOCE
da £0,53
da £0,53
# 019
MPN: 83982900
PILASTRO ESAGONALE
-Non più fornito- -Sostituito da 87940300-
Superamento
Superamento
# 019
MPN: 87940300
PILASTRO ESAGONALE
da £6,47
da £6,47
Questa parte sostituisce il numero di parte 83982900 - e 1 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 125516
Rondella
-Non più fornito-
da £2,53
da £2,53
# 021
MPN: 62239900
SPILLO
da £3,59
da £3,59
# 022
MPN: 82629100
PASSACAVO
-Non più fornito- -Sostituito da 898656-
Superamento
Superamento
# 022
MPN: 898656
PASSACAVO
da £1,61
da £1,61
Questa parte sostituisce il numero di parte 82629100
# 023
MPN: 276467

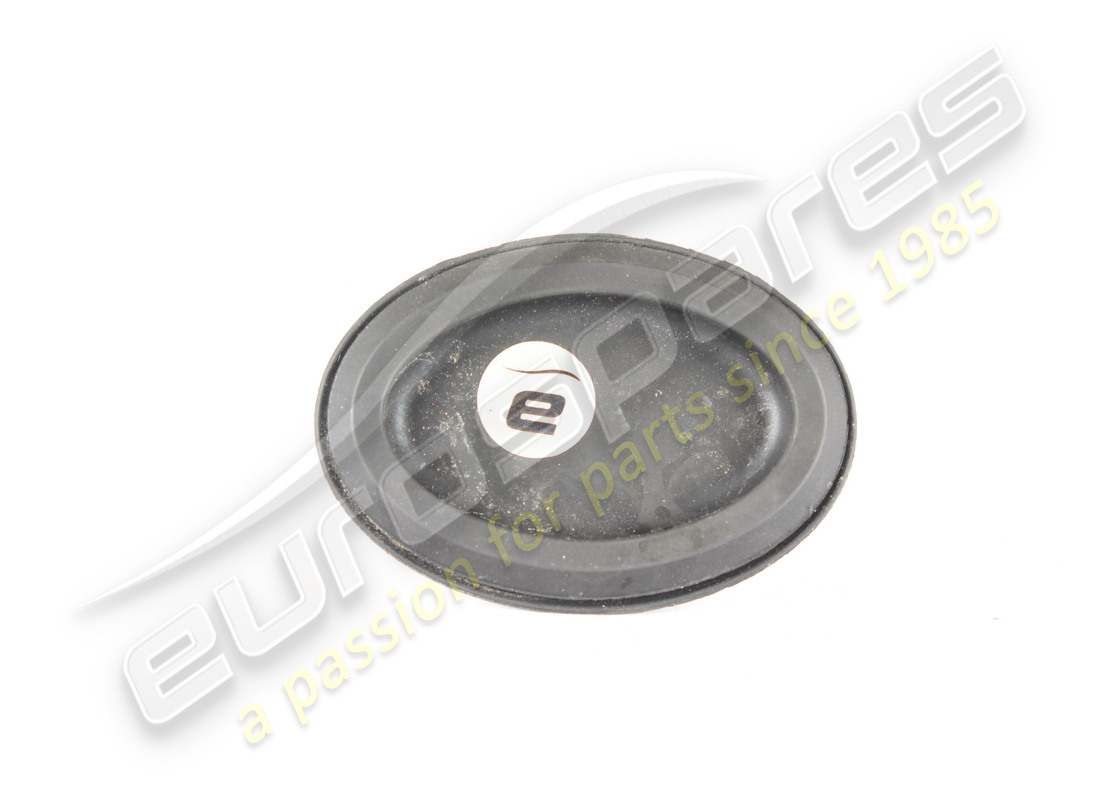

COPERTINA
da £0,89
da £0,89
# 024
MPN: 69827100
CERNIERA PORTA DX
da £40,05
da £40,05
# 024
MPN: 69827200
CERNIERA PORTA SX
da £40,05
da £40,05
# 025
MPN: 81267100
VITE
-M10 X 30-
da £2,87
da £2,87
Questa parte sostituisce il numero di parte 82505100
# 026
MPN: 18752934
VITE
-M8 X 40-
da £0,52
da £0,52
# 027
MPN: 18753134
VITE
-M8 X 50-
da £0,58
da £0,58
# 028
MPN: 84111900
GRANO
da £3,71
da £3,71
# 029
MPN: 81486000
TIRANTE FERMAPORTA
da £16,81
da £16,81
# 030
MPN: 81916400
GANCIO DI SICUREZZA DELLA PORTA
da £17,08
da £17,08
# 031
MPN: 14441234
VITE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 307346
# 032
MPN: 81916500
TAPPO GANCIO DI SICUREZZA PORTA
da £3,32
da £3,32
# 033
MPN: 46401657
VITE
da £0,53
da £0,53
# 034
MPN: 86690400

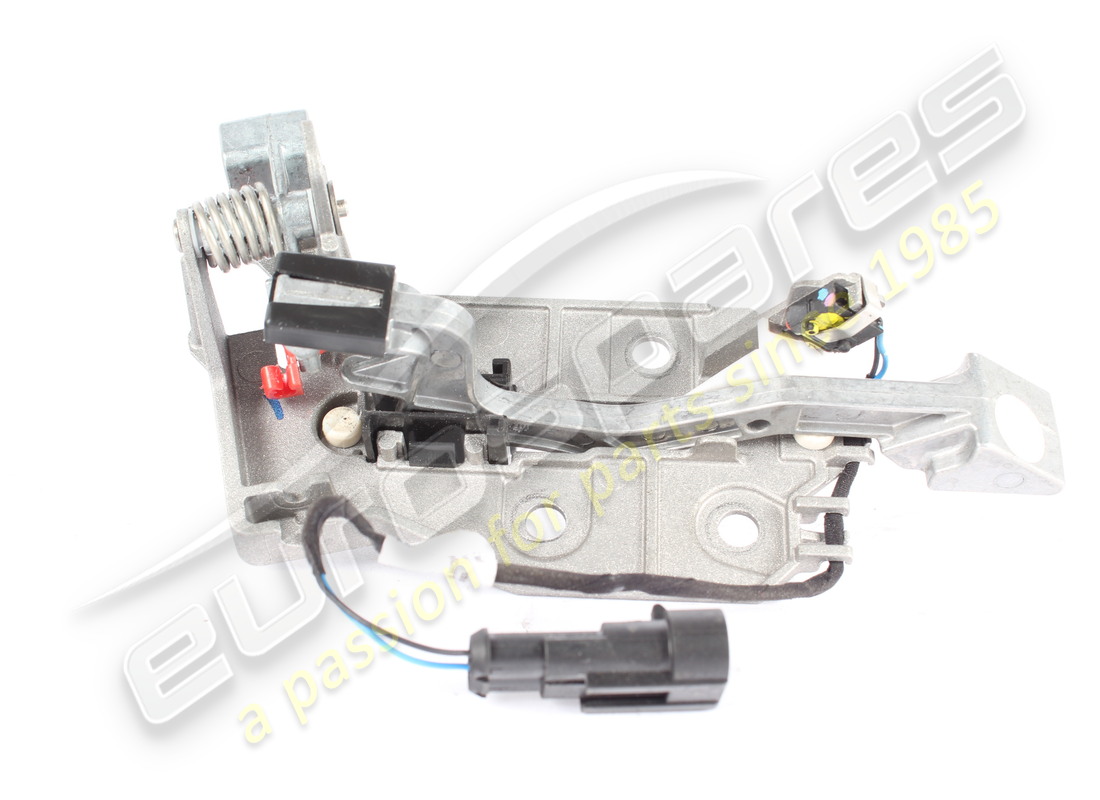

SUPPORTO CHIUSURA
-Non per GD-
da £93,19
da £93,19
# 034
MPN: 86985800
SUPPORTO CHIUSURA
-Vale per GD-
da £51,25
da £51,25
# 035
MPN: 14059121
NOCE
da £0,54
da £0,54
# 036
MPN: 87290600
MODULO MANIGLIA PORTA ESTERNA SX
da £70,14
da £70,14
# 036
MPN: 87290700
MODULO MANIGLIA PORTIERA ESTERNA DX
da £127,52
da £127,52
# 037
MPN: 83595900
MEMBRANA IMPERMEABILE
da £153,86
da £153,86
# 038
MPN: 86481600
GUARNIZIONE
# 039
MPN: 83595400
PELLICOLA RISCONTRO PORTA
da £2,07
da £2,07
# 040
MPN: 82936500
GUAINA PROTETTIVA PER CAVO BOWDEN MANIGLIA INTERNA
da £1,49
da £1,49
# 041
MPN: 217854
MORSETTO AD ANELLO
-Vale per GD-
da £0,54
da £0,54
# 042
MPN: 785970
SERRATURA PORTA SX
-Non per GD-
da £84,11
da £84,11
Questa parte sostituisce il numero di parte 85730900
# 042
MPN: 785971
SERRATURA PORTA DX
-Non per GD-
da £84,11
da £84,11
Questa parte sostituisce il numero di parte 85730800
# 042
MPN: 785974
SERRATURA PORTA SX
-Vale per GD-
da £46,26
da £46,26
Questa parte sostituisce il numero di parte 85731000 - e 4 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 785975
SERRATURA PORTA DX
-Vale per GD-
da £46,26
da £46,26
Questa parte sostituisce il numero di parte 85731100 - e 2 altro. Fare clic per visualizzare i dettagli
# 043
MPN: 86622600
CAVO BOWDEN MANIGLIA PORTIERA INTERNA
da £21,64
da £21,64
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 488 GTB (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) INTERCOOLER DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 488 GTB (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 488 GTB (RHD) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
