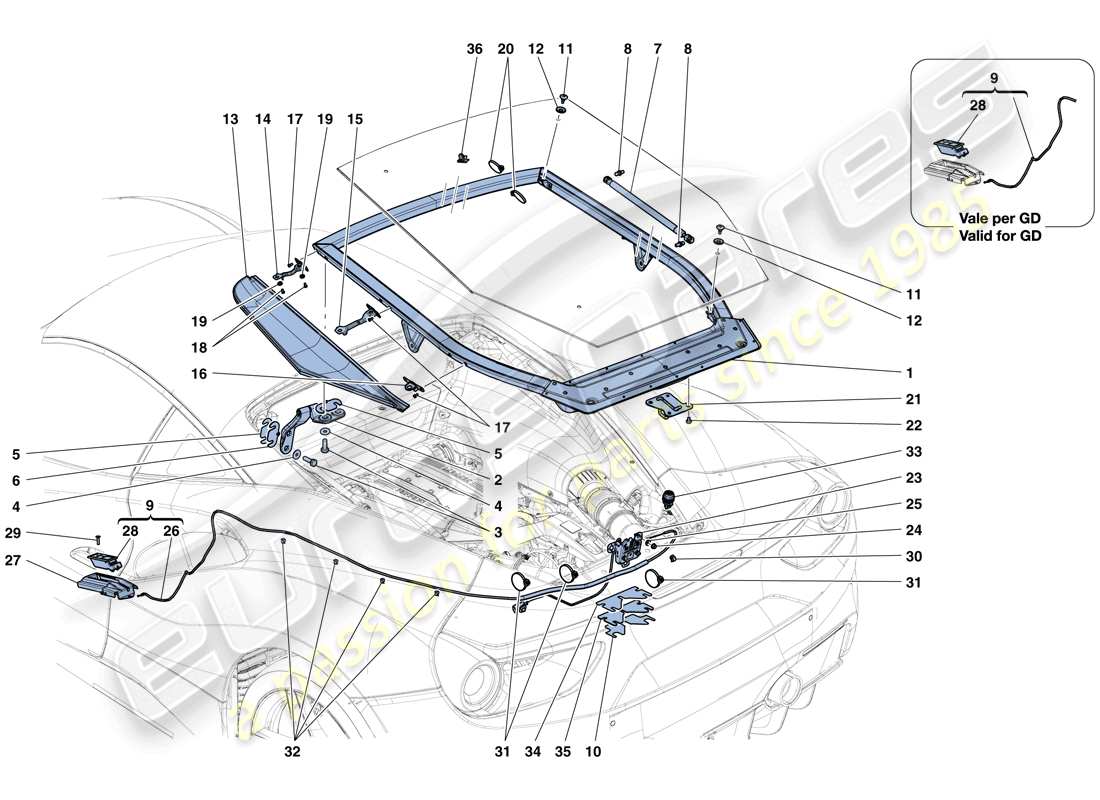

0111 - COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO
Ferrari 488 GTB (RHD) ENGINE COMPARTMENT LID AND RELEASE MECHANISM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti

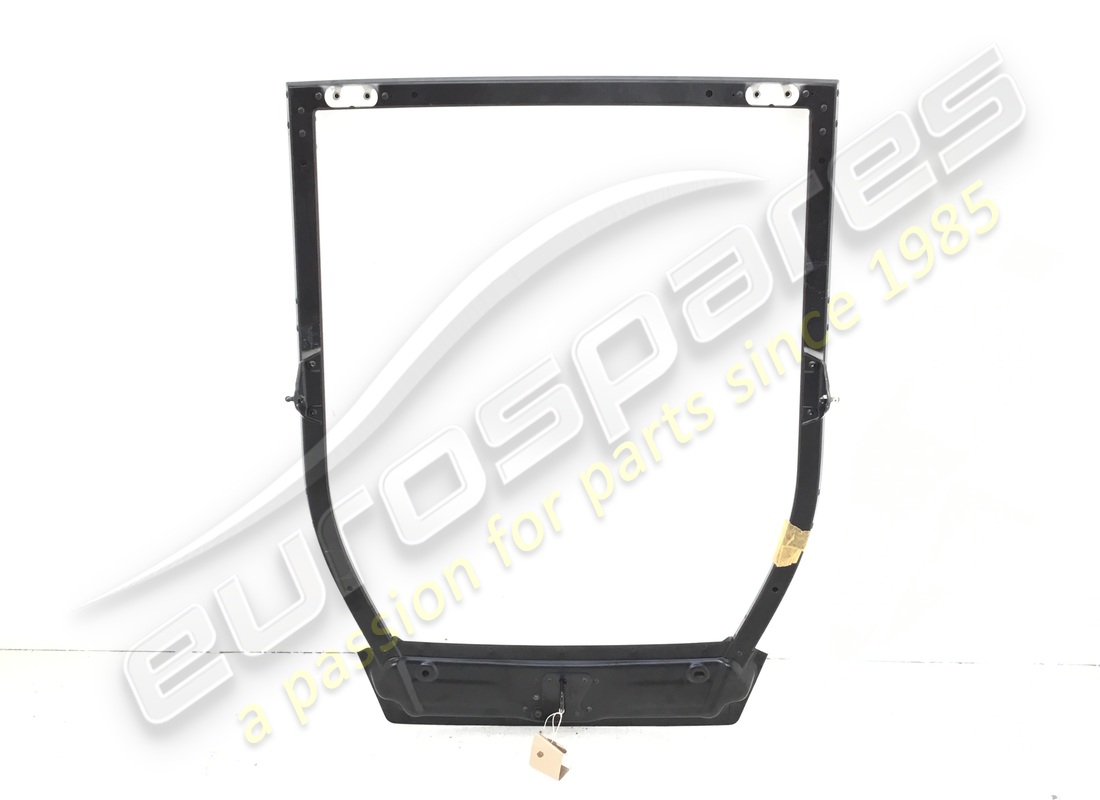

# 001
MPN: 86097411
coperchio posteriore
da £742,69
da £742,69
# 002
MPN: 81429200
COMPL. CERNIERA COPERCHIO VANO MOTORE DX
da £93,74
da £93,74
# 002
MPN: 81429300
COMPL. CERNIERA COPERCHIO VANO MOTORE SX
da £93,74
da £93,74
# 003
MPN: 16043734
VITE
da £1,59
da £1,59
# 004
MPN: 12642001
Rondella
da £0,52
da £0,52
# 005
MPN: 81905000
SPESSO
-Gio. 1mm-
da £1,91
da £1,91
# 006
MPN: 82119700
SPESSO
-Gio. 3mm-
da £2,43
da £2,43
# 007
MPN: 87374400
PUNTA A GAS
da £23,62
da £23,62
# 008
MPN: 65939900
SPILLO
da £1,28
da £1,28
Questa parte sostituisce il codice articolo 63402800 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 009
MPN: 83777200
MANIGLIA COPERCHIO POSTERIORE COMPL. CON CAVO
-Vale per GD-
da £67,47
da £67,47
# 009
MPN: 87258800
MANIGLIA COPERCHIO POSTERIORE COMPL. CON CAVO
-Non per GD-
da £67,47
da £67,47
# 010
MPN: 87232000
DISTANZIATORE DI BLOCCAGGIO
da £1,79
da £1,79
# 011
MPN: 67509600
VITE
da £19,81
da £19,81
Questa parte sostituisce il numero di parte 67737100
# 012
MPN: 84879800
GUARNIZIONE
da £2,89
da £2,89
# 013
MPN: 86703700
GRIGLIA LATERALE SX
da £105,41
da £105,41
Alternativa (#EAP1449990) COFANO POSTERIORE COMPLETO CON GRIGLIE E VETRO Eurospares Parte approvata: usata in magazzino
PRESENTA QUALCHE SEGNO (COME IN FOTO)
PRESENTA QUALCHE SEGNO (COME IN FOTO)
# 013
MPN: 86703800
GRIGLIA LATERALE DX
da £105,41
da £105,41
Alternativa (#EAP1449990) COFANO POSTERIORE COMPLETO CON GRIGLIE E VETRO Eurospares Parte approvata: usata in magazzino
PRESENTA QUALCHE SEGNO (COME IN FOTO)
PRESENTA QUALCHE SEGNO (COME IN FOTO)
# 014
MPN: 87308000
STAFFA GRIGLIA SUPERIORE
-Vale fino all'Ass. No. 136735-
da £35,85
da £35,85
# 014
MPN: 88322900
STAFFA GRIGLIA SUPERIORE
-Applicabile dall'Ass. No. 136736-
da £24,53
da £24,53
# 015
MPN: 87327600
STAFFA DELLA GRIGLIA CENTRALE
-Vale fino all'Ass. No. 136735-
da £35,85
da £35,85
# 015
MPN: 88322800
STAFFA DELLA GRIGLIA CENTRALE
-Applicabile dall'Ass. No. 136736-
da £23,58
da £23,58
# 016
MPN: 86704100
STAFFA INFERIORE PER GRIGLIA DX
-Vale fino all'Ass. No. 136735-
da £33,02
da £33,02
# 016
MPN: 86704400
STAFFA INFERIORE PER GRIGLIA SX
-Vale fino all'Ass. No. 136735-
da £33,02
da £33,02
# 016
MPN: 88323000
STAFFA INFERIORE PER GRIGLIA SX
-Applicabile dall'Ass. No. 136736-
da £14,14
da £14,14
# 016
MPN: 88323100
STAFFA INFERIORE PER GRIGLIA DX
-Applicabile dall'Ass. No. 136736-
da £14,14
da £14,14
# 017
MPN: 85833900
VITE
-M5 X 16-
da £0,50
da £0,50
Questa parte sostituisce il numero di parte 81972800
# 018
MPN: 13025787
VITE
-Non più fornito- -Sostituito da 87658800-
da £0,51
da £0,51
# 018
MPN: 14304187
VITE
-Applicabile dopo l'esaurimento di 87658800-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 87658800
# 018
MPN: 87658800
VITE
-Valido fino ad esaurimento-
Superamento
Superamento
# 019
MPN: 12638178
Rondella
-Non più fornito- -Sostituito da 87658900-
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 10519578 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 87658900
Rondella
da £0,47
da £0,47
# 020
MPN: 145854
MORSETTO AD ANELLO
da £0,54
da £0,54
# 020
MPN: 217854
MORSETTO AD ANELLO
da £0,47
da £0,47
# 021
MPN: 83467200
INCONTRO DI SERRATURA
da £15,93
da £15,93
# 022
MPN: 65864100
VITE
-M6 X 15-
da £0,82
da £0,82
Questa parte sostituisce il codice articolo 65864200 che abbiamo in magazzino
# 023
MPN: 84076100
SERRATURA COPERCHIO VANO MOTORE
da £44,05
da £44,05
# 024
MPN: 14059214
NOCE
da £0,53
da £0,53
# 025
MPN: 12647604
Rondella
da £0,53
da £0,53
# 026
MPN: 87258700
CAVO BOWDEN COPERCHIO VANO MOTORE
-Sostituita da maniglia completa di cavo 87258800 pos.9- -Non per GD- -Non più fornita-
da £242,72
da £242,72
# 027
MPN: 82926600
STAFFA PER MANIGLIA COPERCHIO VANO MOTORE
-Non per GD-
da £72,67
da £72,67
# 027
MPN: 83028900
STAFFA PER MANIGLIA COPERCHIO VANO MOTORE
-Vale per GD-
da £16,40
da £16,40
# 028
MPN: 80176200
MANIGLIA COPERCHIO POSTERIORE
da £32,18
da £32,18
Questa parte sostituisce il numero di parte 65808100 - e 4 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 13311117
VITE
da £0,47
da £0,47
# 030
MPN: 14569680
CLIP
da £0,54
da £0,54
# 031
MPN: 217854
MORSETTO AD ANELLO
da £0,47
da £0,47
# 032
MPN: 14569480
CLIP
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 81580800
# 033
MPN: 67161800
AMMORTIZZATORE DI VIBRAZIONI
da £23,85
da £23,85
Questa parte sostituisce il numero di parte 69773300
# 034
MPN: 87231800
SPESSORE SERRATURA COPERCHIO VANO MOTORE
-Gio. 1mm-
da £4,80
da £4,80
# 035
MPN: 87231900
SPESSORE SERRATURA COPERCHIO VANO MOTORE
-Gio. 3mm-
da £4,35
da £4,35
# 036
MPN: 204781
CLIP DI FISSAGGIO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12486580 - e 1 altro. Fare clic per visualizzare i dettagli
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 488 GTB (RHD) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 488 GTB (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) INTERCOOLER DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 488 GTB (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
