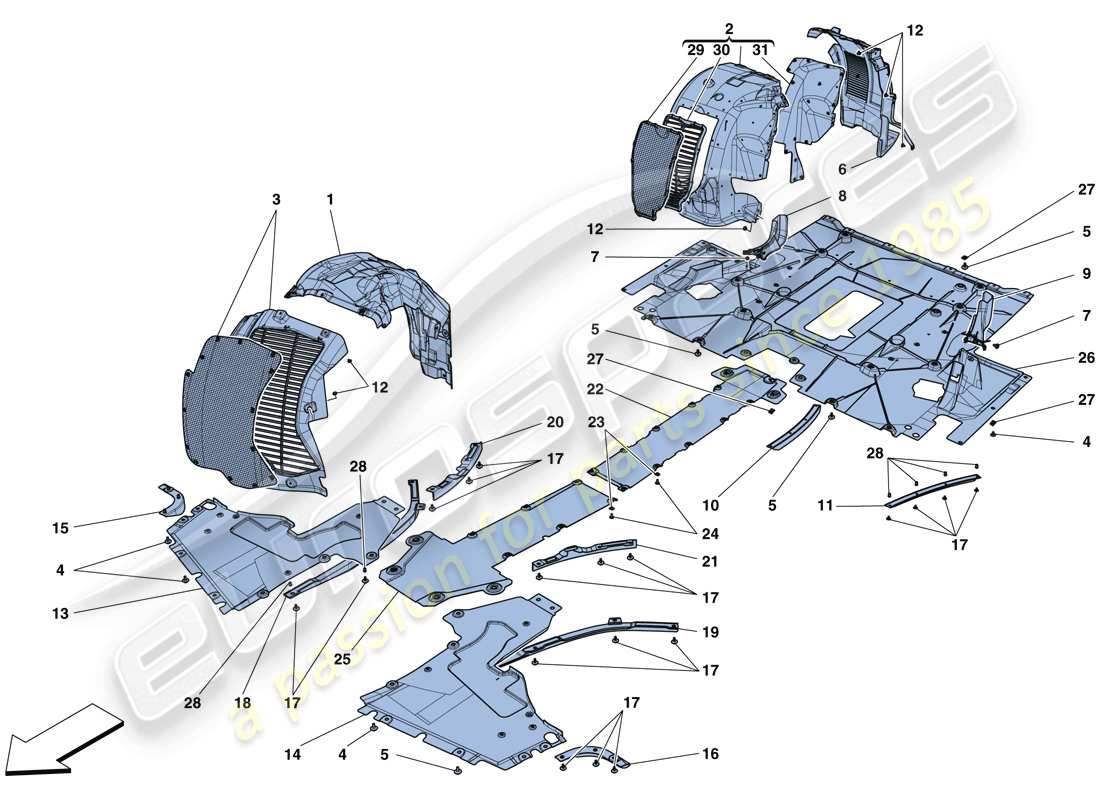

0105 - SOTTOCORPONE E TIMONE PIATTI
Ferrari 488 GTB (RHD) FLAT UNDERTRAY AND WHEELHOUSES Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 87281800
COMPL. TIMONERIA ANTERIORE SX
-Ordina anche 87307800-
da £264,32
da £264,32
Questa parte sostituisce il numero di parte 87307700
# 001
MPN: 87307800
COMPL. TIMONERIA ANTERIORE DX
-Ordina anche 87281800-
da £264,32
da £264,32
Questa parte sostituisce il numero di parte 87307900
# 002
MPN: 87494900
COMPL. TIMONERIA POSTERIORE SX
-Ordina anche 87495300-
da £208,91
da £208,91
Questa parte sostituisce il numero di parte 87495000
# 002
MPN: 87495300
COMPL. TIMONERIA POSTERIORE DX
-Ordina anche 87494900-
da £208,91
da £208,91
Questa parte sostituisce il numero di parte 87495400
# 003
MPN: 86727500
COMPL. PROTEZIONE GHIAIA RUOTA ANTERIORE SX
-Ordina anche 86727900-
da £50,18
da £50,18
Questa parte sostituisce il numero di parte 86727600
# 003
MPN: 86727900
COMPL. PROTEZIONE GHIAIA RUOTA ANTERIORE DX
-Ordina anche 86727500-
da £50,18
da £50,18
Questa parte sostituisce il numero di parte 86728000
# 004
MPN: 83442900
VITE
-M6 X 22-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 80874700
# 005
MPN: 81290900
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 67578600
# 006
MPN: 86670700
COMPL. PROTEZIONE GHIAIA RUOTA POSTERIORE SX
-Ordina anche 86670800-
da £54,92
da £54,92
Questa parte sostituisce il numero di parte 86670900
# 006
MPN: 86670800
COMPL. PROTEZIONE GHIAIA RUOTA POSTERIORE DX
-Ordina anche 86670700-
da £54,92
da £54,92
Questa parte sostituisce il numero di parte 86671000
# 007
MPN: 13290024
VITE
da £0,51
da £0,51
# 008
MPN: 87496100
COMPL. CONDOTTO SFIATO ARIA MOTORE DX
da £89,26
da £89,26
# 009
MPN: 87496400
COMPL. CONDOTTO SFIATO ARIA MOTORE SX
da £89,26
da £89,26
# 010
MPN: 86457700
DIGA LATERALE POSTERIORE DX
da £30,90
da £30,90
# 011
MPN: 86457800
DIGA LATERALE POSTERIORE SX
da £30,90
da £30,90
# 012
MPN: 65933500
VITE
-M6 X 15- -Non più fornito- -Sostituito da 88164800-
da £1,00
da £1,00
# 012
MPN: 82115900
VITE
-Non più fornito- -Sostituito da 65933500-
da £0,54
da £0,54
# 012
MPN: 88164800
VITE
da £0,47
da £0,47
# 013
MPN: 86719800
SCUDO SOTTOSCOCCA ANTERIORE DX
da £93,19
da £93,19
Questa parte sostituisce il numero di parte 86720000
# 013
MPN: 86720000
SCUDO SOTTOSCOCCA ANTERIORE DX
-Non più fornito- -Sostituito da 86719800-
Superamento
Superamento
# 014
MPN: 86719600
SCUDO SOTTOSCOCCA ANTERIORE SX
da £93,19
da £93,19
Questa parte sostituisce il numero di parte 86719700
# 014
MPN: 86719700
SCUDO SOTTOSCOCCA ANTERIORE SX
-Non più fornito- -Sostituito da 86719600-
Superamento
Superamento
# 015
MPN: 86652700
RUOTA ANTERIORE DX DAM
da £12,76
da £12,76
# 016
MPN: 86652600
RUOTA ANTERIORE SX DAM
da £12,76
da £12,76
# 017
MPN: 256490
VITE
-Non più fornito- -Sostituito da 86607000-
da £1,09
da £1,09
Questa parte sostituisce il numero di parte 86607000
# 017
MPN: 86607000
VITE
-Non più fornito- -Sostituito da 256490-
Superamento
Superamento
# 017
MPN: 86607000
VITE
Superamento
Superamento
# 018
MPN: 86590900
DIGA ANTERIORE CENTRALE DX
da £44,64
da £44,64
# 019
MPN: 86590700
DIGA FRONTE CENTRALE SX
da £44,64
da £44,64
# 020
MPN: 86481400
DIGA INTERNA ANTERIORE DX
da £14,03
da £14,03
# 021
MPN: 86481300
DIGA INTERNA ANTERIORE SX
da £25,50
da £25,50
# 022
MPN: 87497100
SCUDO CENTRALE SOTTOSCOCCA
da £48,56
da £48,56
# 023
MPN: 83792100
CLIP
da £0,51
da £0,51
# 024
MPN: 65933500
VITE
-M6 X 15- -Non più fornito- -Sostituito da 81290900-
da £0,92
da £0,92
# 024
MPN: 81290900
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 67578600
# 025
MPN: 82955800
SCUDO CENTRALE SOTTOSCOCCA SEZIONE ANTERIORE
da £113,60
da £113,60
# 026
MPN: 87495900
PROTEZIONE SOTTOSCOCCA POSTERIORE
-Vale fino all'Ass. No. 141836-
Superamento
Superamento
Questa parte sostituisce il numero di parte 87496000
# 026
MPN: 87496000
PROTEZIONE SOTTOSCOCCA POSTERIORE
-Non più fornito- -Sostituito da 87495900-
Superamento
Superamento
# 026
MPN: 88538200
PROTEZIONE SOTTOSCOCCA POSTERIORE
-Applicabile dall'Ass. No. 141837-
da £316,98
da £316,98
Questa parte sostituisce il numero di parte 87495900
# 027
MPN: 14189071
STAFFA PER VITI
da £0,47
da £0,47
# 028
MPN: 15624311
RIVETTO ESAGONALE
da £1,90
da £1,90
# 029
MPN: 87495100
GRIGLIA DI VENTILAZIONE INTERCOOLER SX
-Dopo l'esaurimento ordine compl. rif. 2- -Applicabile fino ad esaurimento-
da £68,46
da £68,46
# 029
MPN: 87495500
GRIGLIA DI VENTILAZIONE INTERCOOLER DESTRA
-Dopo l'esaurimento ordine compl. rif. 2- -Applicabile fino ad esaurimento-
da £68,46
da £68,46
# 030
MPN: 87495200
GRIGLIA SX IN PLASTICA
Utilizza P/N 87494900
da £85,85
da £85,85
# 030
MPN: 87495600
GRIGLIA IN PLASTICA DX
Utilizza P/N 87495300
da £85,85
da £85,85
# 031
MPN: 87495700
SCUDO CALORE PASSARUOTA POSTERIORE SX
-Dopo l'esaurimento ordine compl. rif. 2- -Applicabile fino ad esaurimento-
da £130,52
da £130,52
# 031
MPN: 87495800
SCUDO CALORE PASSARUOTA POSTERIORE DX
-Dopo l'esaurimento ordine compl. rif. 2- -Applicabile fino ad esaurimento-
da £102,60
da £102,60
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 488 GTB (RHD) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 488 GTB (RHD) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 488 GTB (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) INTERCOOLER DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
