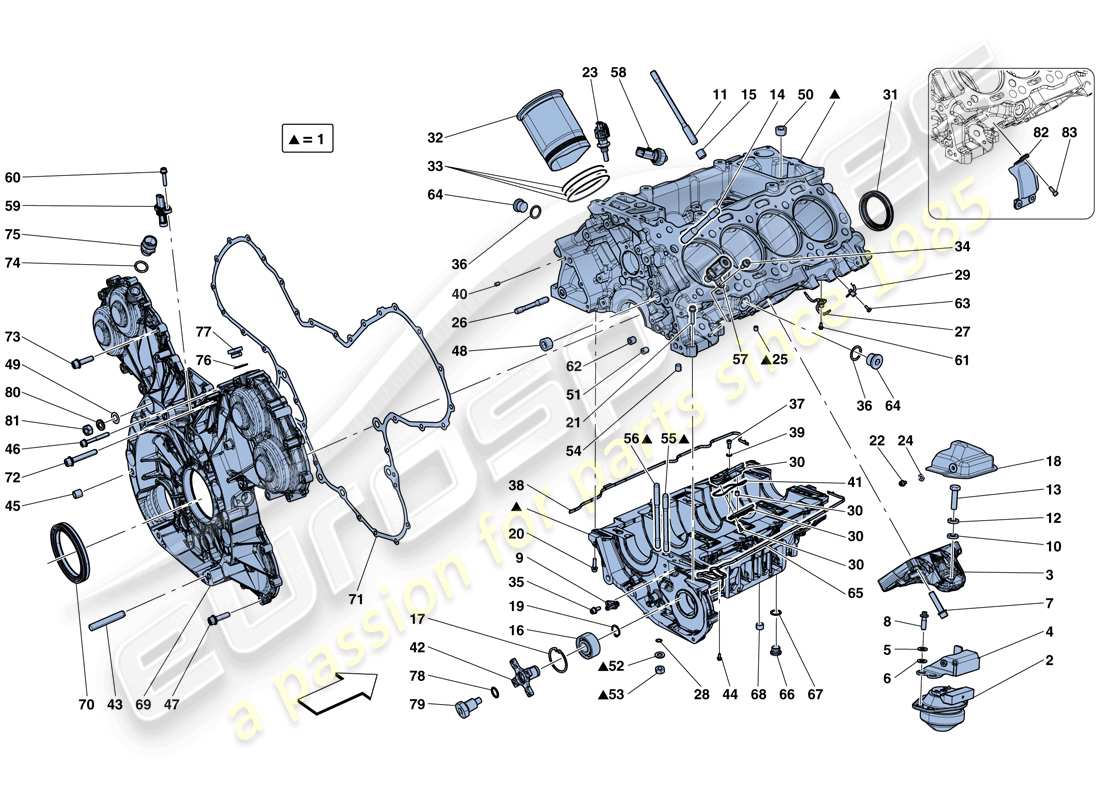

0001 - BASAMENTO
Ferrari 488 GTB (RHD) CRANKCASE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 319256
GRUPPO BASAMENTO-GUSCIO INFERIORE
-Vale fino al motore n. 338904- -Non più fornito- -Sostituito da 339292-
Superamento
Superamento
# 001
MPN: 339292
GRUPPO BASAMENTO-GUSCIO INFERIORE
da £2.952,48
da £2.952,48
Questa parte sostituisce il numero di parte 319256
# 002
MPN: 312805
BOCCOLA DX
da £138,77
da £138,77
# 002
MPN: 312806
TAPPO SX
da £138,77
da £138,77
# 003
MPN: 324057
PUNTE MOTORE
da £142,97
da £142,97
# 004
MPN: 263593
STAFFA LIMITATORE CORSA BOCCOLA DX
da £33,76
da £33,76
Questa parte sostituisce il numero di parte 262226 - e 5 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 263594
STAFFA LIMITATORE CORSA BOCCOLA SX
da £33,76
da £33,76
Questa parte sostituisce il numero di parte 262228 - e 4 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 127497
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 14496624
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 290127
VITE
da £12,61
da £12,61
Questa parte sostituisce il numero di parte 308266
# 007
MPN: 308266
VITE
-Non più fornito- -Sostituito da 290127-
Superamento
Superamento
# 008
MPN: 243841
VITE
da £0,96
da £0,96
# 009

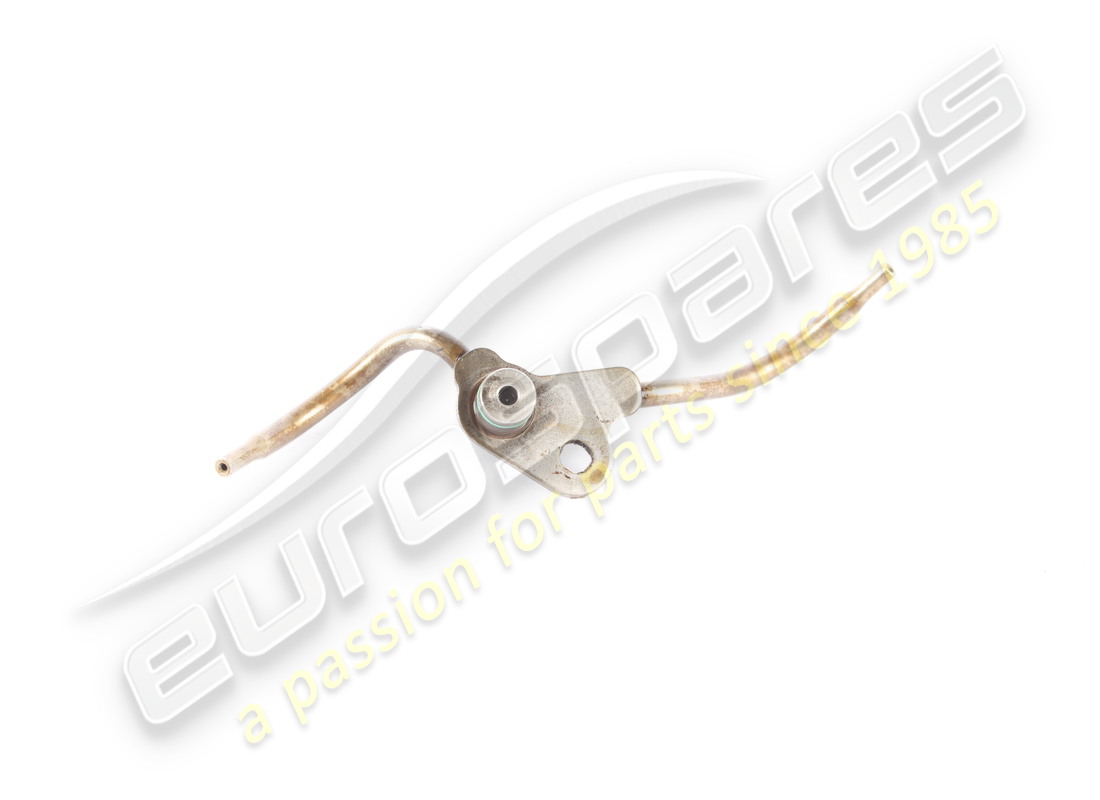

MPN: 317217
GRUPPO UGELLO DI RAFFREDDAMENTO DELLA CATENA
da £32,79
da £32,79
# 010
MPN: 10738021
Rondella
da £0,73
da £0,73
# 011
MPN: 270464
BULLONE PRIGIONIERO
da £17,92
da £17,92
# 012
MPN: 127498
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 10517071 - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 11599534
VITE
da £1,13
da £1,13
# 014
MPN: 271564
BULLONE PRIGIONIERO
da £16,81
da £16,81
# 015
MPN: 185360
TASSELLO DI ALLINEAMENTO
da £1,46
da £1,46
# 016
MPN: 247049
CUSCINETTO
da £30,48
da £30,48
# 017
MPN: 11060276
ANELLO SEEGER
da £0,47
da £0,47
# 018
MPN: 304792
SCUDO
da £18,50
da £18,50
# 019
MPN: 11066876
ANELLO SEEGER
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11066875
# 020
MPN: 231620
VITE
-M6 X 25-
da £0,50
da £0,50
# 021
MPN: 231621
VITE
-M6 X 30-
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 216568
# 022
MPN: 233600
VITE
-M6 X 12-
da £0,53
da £0,53
# 024
MPN: 12644404
Rondella
da £0,73
da £0,73
# 025
MPN: 312059
TASSELLO DI ALLINEAMENTO
da £0,68
da £0,68
# 026
MPN: 278120
BULLONE PRIGIONIERO
da £14,28
da £14,28
# 027
MPN: 298858
GRUPPO UGELLO DI RAFFREDDAMENTO PISTONE
da £13,49
da £13,49
# 028
MPN: 134705
GUARNIZIONE
da £0,47
da £0,47
# 029
MPN: 298859
GRUPPO UGELLO DI RAFFREDDAMENTO PISTONE
da £16,98
da £16,98
# 030
MPN: 312836
PORTAVALVOLA COMPLETO
da £188,75
da £188,75
# 031
MPN: 271598
GUARNIZIONE
da £21,33
da £21,33
# 032

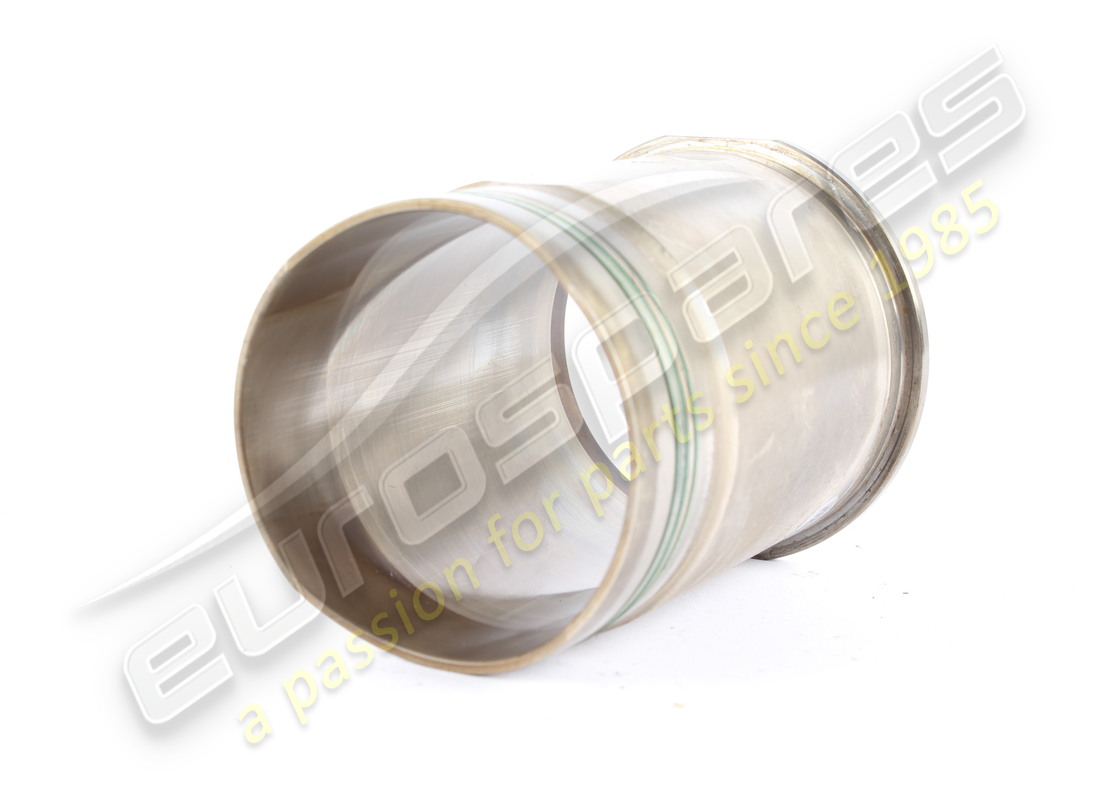

MPN: 271810
MANICOTTO CILINDRO
da £102,53
da £102,53
# 033
MPN: 294153
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £1,87
da £1,87
# 034
MPN: 233600
VITE
-M6 X 12-
da £0,54
da £0,54
# 035
MPN: 282392
VITE
-M6 X 14-
da £0,47
da £0,47
# 036
MPN: 10263460
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 95119
# 037
MPN: 13026924
VITE
da £0,51
da £0,51
# 038
MPN: 296397
GUARNIZIONE
-Viene fornito anche con set guarnizioni motore- -Non più fornito- -Sostituito da 339289-
da £36,27
da £36,27
# 038
MPN: 339289
GUARNIZIONE
-Viene fornito anche con un set di guarnizioni del motore- -Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione-
da £31,13
da £31,13
Questa parte sostituisce il numero di parte 296397
# 039
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 311001
TASSELLO DI ALLINEAMENTO
da £1,66
da £1,66
# 041
MPN: 103994
GUARNIZIONE
da £3,58
da £3,58
# 042
MPN: 304697
GIUNTO DI GUIDA
da £100,91
da £100,91
# 043
MPN: 13546734
BULLONE PRIGIONIERO
da £0,73
da £0,73
# 044
MPN: 231618
VITE
-M6 X 20-
da £0,54
da £0,54
# 045
MPN: 100052
TASSELLO DI ALLINEAMENTO
da £1,32
da £1,32
# 046
MPN: 231621
VITE
-M6 X 30-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 216568
# 046
MPN: 231623
VITE
-M6 X 40-
da £0,47
da £0,47
# 046
MPN: 231624
VITE
-M6 X 45-
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 14305924
# 047
MPN: 231621
VITE
-M6 X 30-
da £0,49
da £0,49
Questa parte sostituisce il numero di parte 216568
# 048
MPN: 282753
COPERTINA
da £3,88
da £3,88
Questa parte sostituisce il numero di parte 302154
# 049
MPN: 281725
GUARNIZIONE
-Applicabile fino al motore n. 297220-
da £0,70
da £0,70
# 049
MPN: 323886
Rondella CON RIVESTIMENTO IN GOMMA
-Applicabile dal motore n. 297221-
da £7,04
da £7,04
# 050
MPN: 282753
COPERTINA
da £3,88
da £3,88
Questa parte sostituisce il numero di parte 302154
# 051
MPN: 282755
CAP
da £1,20
da £1,20
# 052
MPN: 178348
Rondella
da £0,47
da £0,47
# 053
MPN: 133988
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12164711 - e 2 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 282755
CAP
da £1,20
da £1,20
# 055
MPN: 270465
BULLONE PRIGIONIERO
da £14,28
da £14,28
# 056
MPN: 270466
BULLONE PRIGIONIERO
da £15,97
da £15,97
# 057
MPN: 269972
ELETTROVALVOLA PRESSIONE OLIO
da £117,74
da £117,74

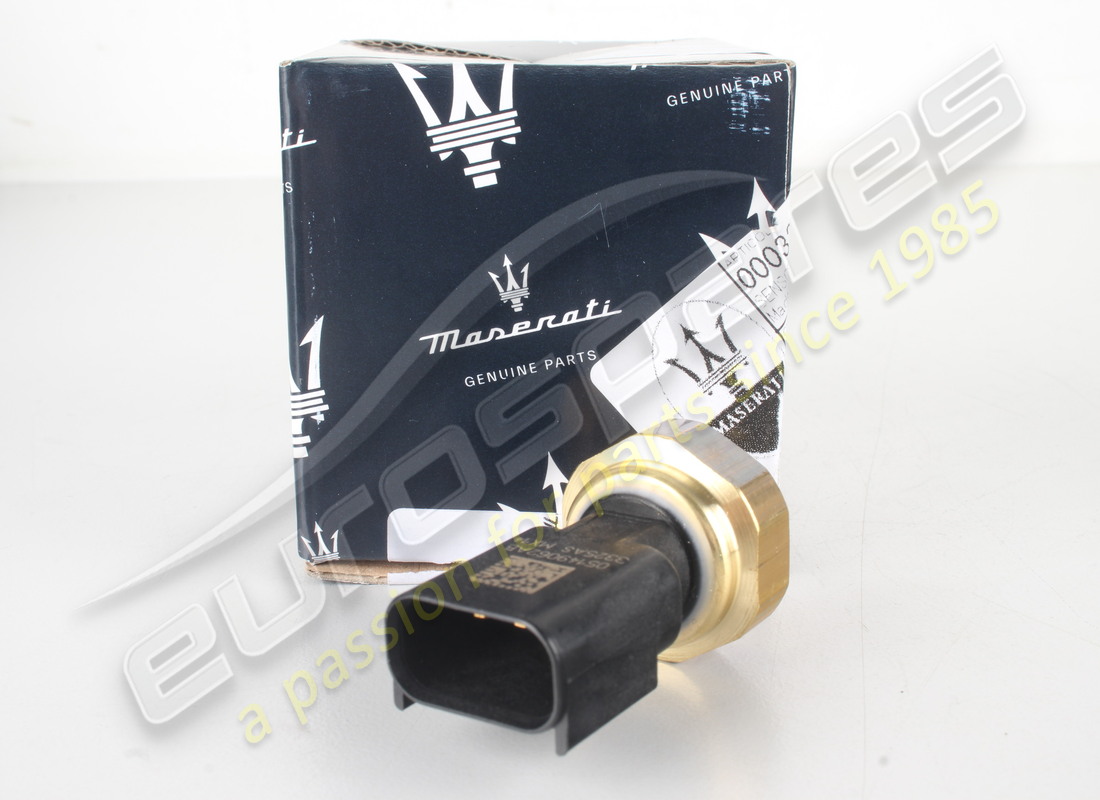

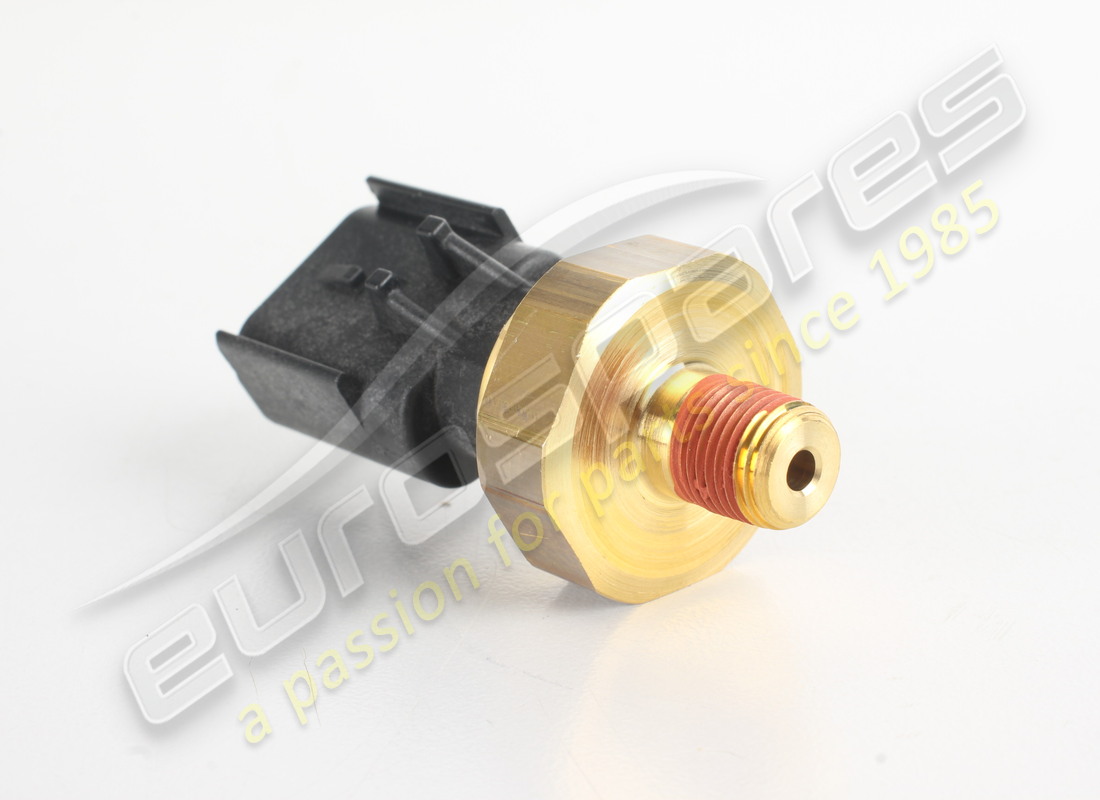

# 058
MPN: 318371
SENSORE PRESSIONE OLIO
-Vale fino all'Ass. No. 154855- -Applicabile fino ad esaurimento-
da £49,52
da £49,52
Questa parte sostituisce il numero di parte 276205
# 058
MPN: 328660
SENSORE PRESSIONE OLIO
-Applicabile dall'Ass. No. 154856- -Applicabile dopo l'esaurimento di 318371-
da £32,02
da £32,02
Questa parte sostituisce il numero di parte 318371
# 059
MPN: 287273
SENSORE GIRI
da £45,53
da £45,53
# 060
MPN: 231618
VITE
-M6 X 20-
da £0,54
da £0,54
# 061
MPN: 315493
VITE
da £0,63
da £0,63
Questa parte sostituisce il numero di parte 300499
# 062
MPN: 291078
COPERTINA
da £1,43
da £1,43
# 063
MPN: 315493
VITE
da £0,63
da £0,63
Questa parte sostituisce il numero di parte 300499
# 064
MPN: 307477
COPERTINA
da £2,17
da £2,17
# 065
MPN: 310839
GUARNIZIONE
-Viene fornito anche con set guarnizioni motore- -Non più fornito- -Sostituito da 339287-
Superamento
Superamento
# 065
MPN: 339287
GUARNIZIONE
-Viene fornito anche con un set di guarnizioni del motore- -Contattare fgt-sathelpdesk@Ferrari.com per le relative istruzioni di installazione-
da £16,98
da £16,98
Questa parte sostituisce il numero di parte 310839
# 066
MPN: 306145
COPERTINA
da £5,59
da £5,59
# 067
MPN: 10259960
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 068
MPN: 164400
TAPPO FILETTATO
da £2,14
da £2,14
Questa parte sostituisce il numero di parte 194490
# 069
MPN: 316665
COPERTURA DISTRIBUZIONE POSTERIORE
-Vale fino al motore n° 297220- -Vale fino ad esaurimento-
Superamento
Superamento
# 069
MPN: 321237
COPERTURA DISTRIBUZIONE POSTERIORE
-Vale dal motore n. 297221 al motore n. 322608- -Vale dopo l'esaurimento di 316665- -Non più fornito- -Sostituito da 330563-
da £851,87
da £851,87
Questa parte sostituisce il numero di parte 316665
# 069
MPN: 330563
COPERTURA DISTRIBUZIONE POSTERIORE
-Per i veicoli fino al motore n. 297220 ordinare anche la guarnizione del carter 313188 rif. 71, Rondella rivestita in gomma 323886 rif.49, guarnizione testa destra 319511 tab.3 rif.25 e guarnizione testa sinistra 319512 tab.4 rif.22- -Applicabile dal motore n. 322609-
da £765,34
da £765,34
# 070
MPN: 240214
GUARNIZIONE
da £34,91
da £34,91
Questa parte sostituisce il numero di parte 239417
# 071
MPN: 313188
GUARNIZIONE CARTER
-Applicabile fino al motore n. 297220-
da £349,19
da £349,19
# 071
MPN: 323467
GUARNIZIONE CARTER
-Applicabile dal motore n. 297221-
da £134,55
da £134,55
# 072
MPN: 285494
VITE
-M8 X 50-
da £0,58
da £0,58
Questa parte sostituisce il codice articolo 14306824 che abbiamo in magazzino
# 074
MPN: 10263160
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 92930
# 075
MPN: 309101
CONNETTORE
da £12,26
da £12,26
# 076
MPN: 10263160
GUARNIZIONE
-Applicabile fino al motore n. 322608-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 92930
# 077
MPN: 10300811
TAPPO FILETTATO
-Applicabile fino al motore n. 322608-
Superamento
Superamento
# 078
MPN: 302618
GUARNIZIONE
-Viene fornito anche con il set guarnizioni motore-
da £0,70
da £0,70
# 079
MPN: 307936
COPERTINA
da £12,26
da £12,26
# 080
MPN: 178348
Rondella
da £0,51
da £0,51
# 081
MPN: 133988
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12164711 - e 2 altro. Fare clic per visualizzare i dettagli
# 082
MPN: 314461
SCUDO CALORE DELL'ELETTROVALVOLA
da £28,22
da £28,22
# 083
MPN: 248334
VITE
-M6 X 16-
da £0,47
da £0,47
-part-diagram-0002.webp "FERRARI 488 GTB (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 GTB (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 GTB (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 GTB (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 GTB (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 GTB (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 GTB (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 GTB (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 GTB (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 GTB (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 GTB (RHD) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 GTB (RHD) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 GTB (RHD) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 488 GTB (RHD) INTERCOOLER DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 488 GTB (RHD) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 GTB (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 GTB (RHD) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 GTB (RHD) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 GTB (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 GTB (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 GTB (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 GTB (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 GTB (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 GTB (RHD) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 GTB (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 GTB (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 GTB (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 GTB (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 GTB (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 GTB (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 GTB (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 GTB (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 GTB (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 GTB (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 GTB (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 GTB (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 GTB (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 GTB (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 GTB (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 GTB (RHD) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 GTB (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 GTB (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 GTB (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 GTB (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 GTB (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 GTB (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 488 GTB (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 488 GTB (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 GTB (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 GTB (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 GTB (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 GTB (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 488 GTB (RHD) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 488 GTB (RHD) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 GTB (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 488 GTB (RHD) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 488 GTB (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 GTB (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 GTB (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 GTB (RHD) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 GTB (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 GTB (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 GTB (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 GTB (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 GTB (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 GTB (RHD) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 GTB (RHD) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 GTB (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 GTB (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 GTB (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 GTB (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 GTB (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 GTB (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 GTB (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 GTB (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 GTB (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 GTB (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 GTB (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 GTB (RHD) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 GTB (RHD) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 GTB (RHD) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 GTB (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 GTB (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 GTB (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
