0017 - INTERCOOLER

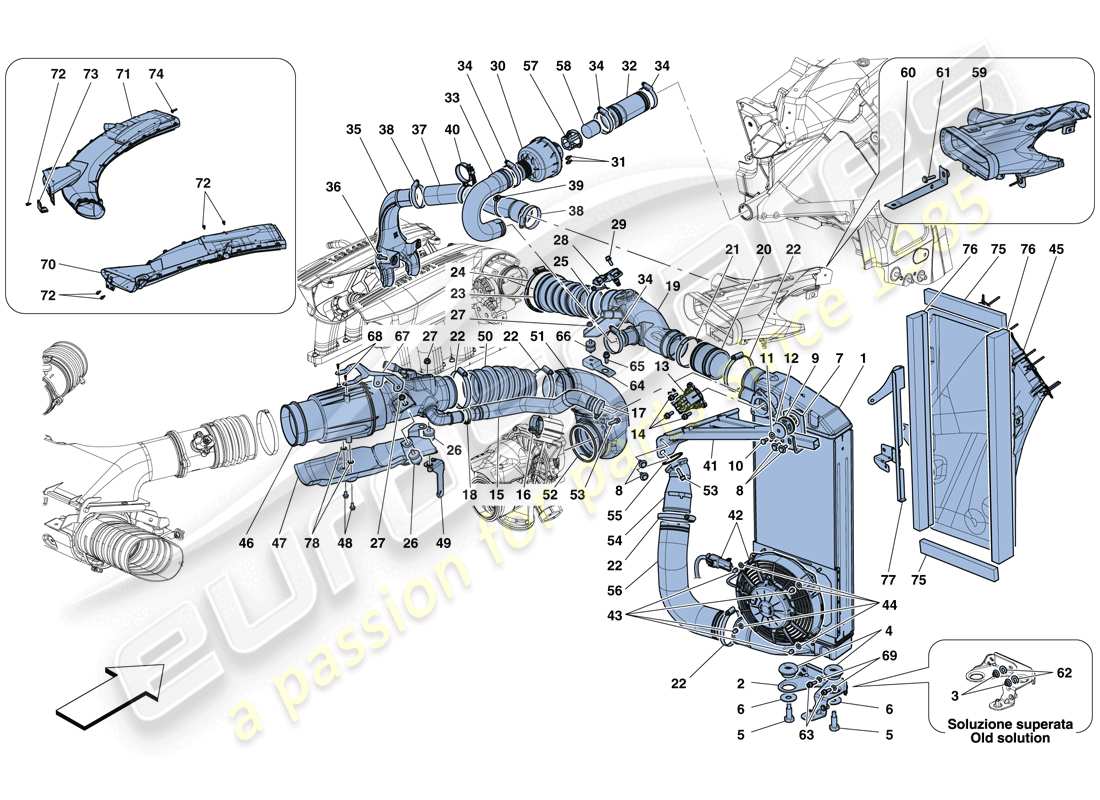

Ferrari 488 GTB (Europe) INTERCOOLER Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
320974
INTERCOOLER DX
-Non più fornito- -Sostituito da 324494-
Superamento
Superamento
#
001
MPN:
320975
INTERCOOLER SX
-Non più fornito- -Sostituito da 324495-
Superamento
Superamento
#
001
MPN:
324494
INTERCOOLER DX
-Valido fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 320974
#
001
MPN:
324495
INTERCOOLER SX
-Valido fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 320975
#
001
MPN:
328422
INTERCOOLER DX
-Applicabile dopo l'esaurimento di 324494-
da
£1.073,09
da
£1.073,09
Questa parte sostituisce il numero di parte 324494
#
001
MPN:
328423
INTERCOOLER SX
-Applicabile dopo l'esaurimento di 324495-
da
£1.073,09
da
£1.073,09
Questa parte sostituisce il numero di parte 324495
#
002
MPN:
321019
STAFFA DI FISSAGGIO INFERIORE PER INTERCOOLER DESTRO
-No per USA, CDN, USA LIGHT- -Vale fino all'Ass. No. 131954-
da
£42,56
da
£42,56
#
002
MPN:
321020
STAFFA DI FISSAGGIO INFERIORE PER INTERCOOLER SX
-No per USA, CDN, USA LIGHT- -Vale fino all'Ass. No. 131954-
da
£42,56
da
£42,56
#
002
MPN:
325297
STAFFA DI FISSAGGIO INFERIORE DX PER INTERCOOLER
-No per USA, CDN, USA LIGHT- -Vale dall'Ass. No. 131955-
da
£22,32
da
£22,32
#
002
MPN:
325299
STAFFA DI FISSAGGIO INFERIORE DX PER INTERCOOLER
-No per USA, CDN, USA LIGHT- -Vale dall'Ass. No. 131955-
da
£22,32
da
£22,32
#
002
MPN:
325299
STAFFA DI FISSAGGIO INFERIORE DX PER INTERCOOLER
-Applicabile per USA, CDN, USA LIGHT-
da
£22,32
da
£22,32
#
003
MPN:
14039614
NOCE
-Vale fino all'Ass. No. 131954-
da
£0,53
da
£0,53
#
004
MPN:
290935
BOCCOLA MONTAGGIO RADIATORE
da
£3,59
da
£3,59
#
005
MPN:
316040
VITE
da
£2,94
da
£2,94
#
006
MPN:
13578801
Rondella
da
£0,53
da
£0,53
#
007
MPN:
313559
STAFFA DI FISSAGGIO INTERCOOLER SUPERIORE
da
£14,14
da
£14,14
#
008
MPN:
81591700
VITE
-M6 X 18-
da
£1,25
da
£1,25
#
009
MPN:
290938
BOCCOLA IN GOMMA FISSAGGIO INTERCOOLER
da
£6,50
da
£6,50
#
010
MPN:
10902024
VITE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 10902011
- e 2 altro. Fare clic per visualizzare i dettagli
#
011
MPN:
12620474
Rondella
da
£0,54
da
£0,54
Questa parte sostituisce il numero di parte 12620479
- e 1 altro. Fare clic per visualizzare i dettagli
#
012
MPN:
66121400
Rondella
da
£6,75
da
£6,75
Questa parte sostituisce il numero di parte 12624977
- e 1 altro. Fare clic per visualizzare i dettagli
#
013
MPN:
315495
VALVOLA DI SCARICO
da
£62,28
da
£62,28
#
014
MPN:
231618
VITE
-M6 X 20-
da
£0,52
da
£0,52
#
015
MPN:
319273
TUBO IN GOMMA PER VALVOLA DI SCARICO DX
da
£25,95
da
£25,95
#
015
MPN:
321178
TUBO IN GOMMA PER VALVOLA SCARICO SX
da
£25,95
da
£25,95
#
016
MPN:
310150
CLIP
da
£0,90
da
£0,90
#
017
MPN:
296779
COLLARE A VITE
da
£4,10
da
£4,10
#
018
MPN:
224271
MORSETTO AD ANELLO
da
£0,92
da
£0,92
#
019
MPN:
322654
TUBO DX DA INTERCOOLER A CORPO FARFALLATO
-Vale fino all'Ass. No. 135123-
da
£40,23
da
£40,23
#
019
MPN:
322655
TUBO SX DA INTERCOOLER A CORPO FARFALLATO
-Vale fino all'Ass. No. 135123-
da
£71,71
da
£71,71
#
019
MPN:
328415
TUBO DX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. No. 135124-
da
£130,37
da
£130,37
#
019
MPN:
328416
TUBO SX DA INTERCOOLER A CORPO FARFALLATO
-Applicabile dall'Ass. No. 135124-
da
£157,14
da
£157,14
#
020
MPN:
307646
RACCORDO TUBO
-Vale fino all'Ass. No. 135123-
da
£79,27
da
£79,27
#
020
MPN:
328421
RACCORDO TUBO
-Applicabile dall'Ass. No. 135124-
da
£63,34
da
£63,34
#
021
MPN:
13130370
COLLARE
-Non più fornito- -Sostituito da 296785-
Superamento
Superamento
#
021
MPN:
296785
COLLARE
da
£6,83
da
£6,83
Questa parte sostituisce il numero di parte 13130370
#
022
MPN:
296785
COLLARE
da
£6,83
da
£6,83
Questa parte sostituisce il numero di parte 13130370
#
023
MPN:
318185
TUBO DI CONNESSIONE SUL CORPO FARFALLATO
da
£86,43
da
£86,43
#
024
MPN:
303232
COLLARE
da
£2,94
da
£2,94
#
025
MPN:
297575
COLLARE
-Non più fornito- -Sostituito da 311609-
Superamento
Superamento
#
025
MPN:
311609
COLLARE
da
£1,79
da
£1,79
Questa parte sostituisce il numero di parte 297575
#
026
MPN:
285553
AMMORTIZZATORE DI VIBRAZIONI
da
£12,26
da
£12,26
#
027
MPN:
14040614
NOCE
da
£0,53
da
£0,53
#
028
MPN:
272880
SENSORE DI PRESSIONE E TEMPERATURA
da
£12,29
da
£12,29
#
029
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 14433124
#
030
MPN:
310096
GENERATORE DI SUONO
da
£81,88
da
£81,88
#
031
MPN:
314100
RIVETTO
da
£0,47
da
£0,47
#
032
MPN:
314129
TUBO DA RISONATORE AL QUARTIERE
da
£14,53
da
£14,53
#
033
MPN:
314130
TUBO DA CONDOTTO DI ASPIRAZIONE AL QUARTIERE
da
£36,80
da
£36,80
#
034
MPN:
296782
COLLARE
da
£5,19
da
£5,19
Questa parte sostituisce il numero di parte 12174090
#
035
MPN:
318049
TUBO DI RAFFREDDAMENTO BOBINA DX
-Non più fornito- -Sostituito da 325076-
da
£22,19
da
£22,19
#
035
MPN:
318050
TUBO DI RAFFREDDAMENTO BATTERIA SX
-Non più fornito- -Sostituito da 325077-
da
£22,19
da
£22,19
#
035
MPN:
325076
TUBO DI RAFFREDDAMENTO BOBINA DX
da
£20,76
da
£20,76
Questa parte sostituisce il codice articolo 318049 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
035
MPN:
325077
TUBO DI RAFFREDDAMENTO BATTERIA SX
da
£20,76
da
£20,76
Questa parte sostituisce il codice articolo 318050 che abbiamo in magazzino
- e 4 altro. Fare clic per visualizzare i dettagli
#
036
MPN:
231617
VITE
-M6 X 18-
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 14433124
#
037
MPN:
316687
TUBO SPIRATO
-Vale fino all'Ass. No. 137519-
da
£50,35
da
£50,35
#
037
MPN:
330402
TUBO DI RAFFREDDAMENTO BOBINA DX
-Applicabile dall'Ass. No. 137520-
da
£56,62
da
£56,62
#
037
MPN:
330403
TUBO DI RAFFREDDAMENTO BATTERIA SX
-Applicabile dall'Ass. No. 137520-
da
£55,67
da
£55,67
#
038
MPN:
296782
COLLARE
da
£5,19
da
£5,19
Questa parte sostituisce il numero di parte 12174090
#
039
MPN:
217854
MORSETTO AD ANELLO
da
£0,53
da
£0,53
#
040
MPN:
316793
CLIP
da
£1,09
da
£1,09
#
041
MPN:

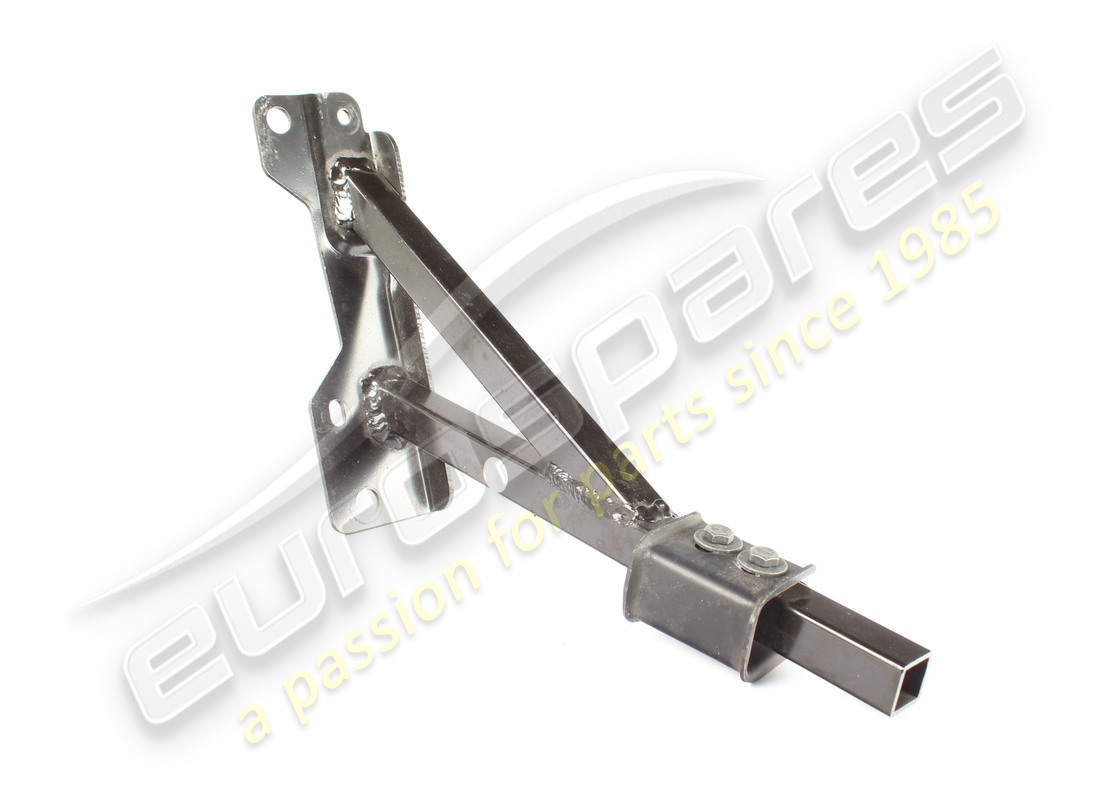

86694400
COMPL. TRALICCIO SUPERIORE SX
da
£47,75
da
£47,75
#
041
MPN:
86694500
COMPL. TRALICCIO SUPERIORE DX
da
£47,75
da
£47,75
#
042
MPN:
319950
ELETTROVENTOLA PER INTERCOOLER
da
£127,37
da
£127,37
#
043
MPN:
168698
NOCE
da
£1,11
da
£1,11
Questa parte sostituisce il numero di parte 14054048
#
044
MPN:
14446624
Rondella
da
£0,51
da
£0,51
#
045
MPN:

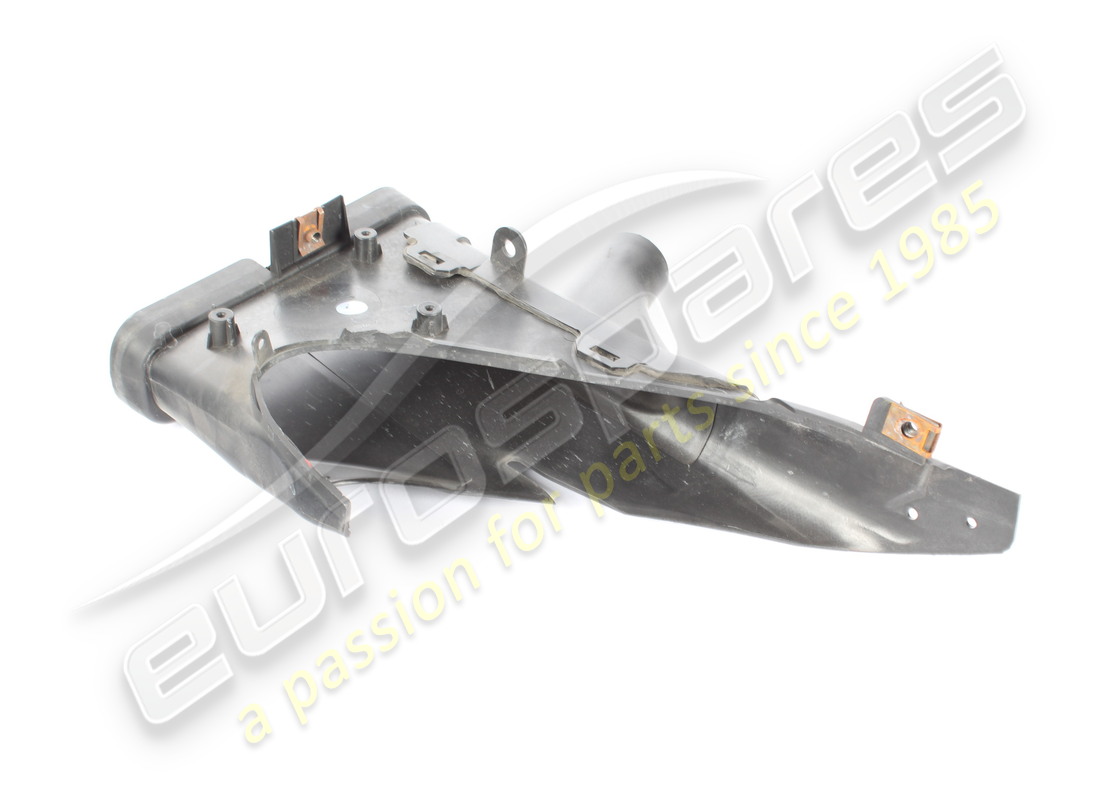

87493300
COMPL. CONDOTTO INTERCOOLER SX
da
£90,98
da
£90,98
#
045
MPN:
87494000
COMPL. CONDOTTO INTERCOOLER DX
da
£90,98
da
£90,98
#
046
MPN:
320385
TUBO DX DA CASSA FILTRO A TURBO
da
£122,82
da
£122,82
#
046
MPN:
320386
TUBO SX DA CASSA FILTRO A TURBO
da
£223,31
da
£223,31
#
047
MPN:
320389

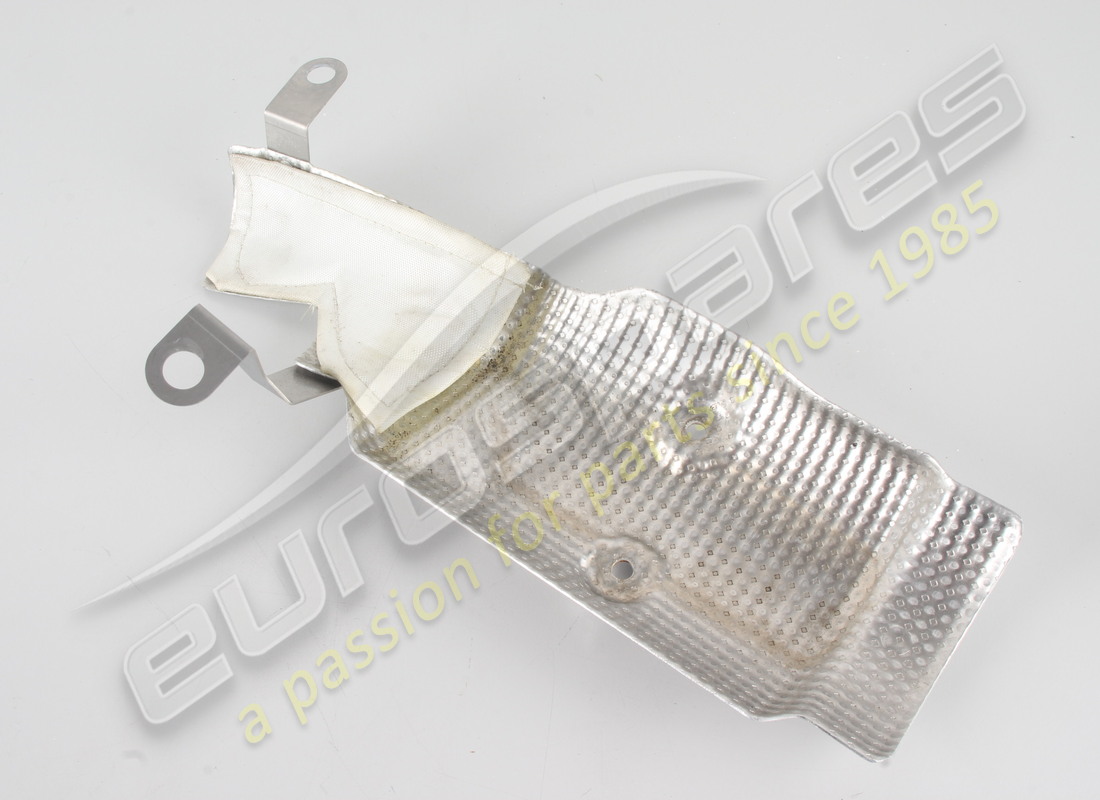

SCUDO CALORE TUBO ASPIRAZIONE DX
da
£36,85
da
£36,85
#
047
MPN:
320390
SCUDO CALORE TUBO ASPIRAZIONE SX
da
£36,85
da
£36,85
#
048
MPN:
16284927
VITE
-M5 X 10-
Superamento
Superamento
#
049
MPN:
319019
STAFFA MONTAGGIO CONDOTTO DX
da
£9,34
da
£9,34
#
049
MPN:
319020
STAFFA MONTAGGIO CANALIZZAZIONE SX
da
£9,34
da
£9,34
#
050
MPN:
313035
RACCORDO CONDOTTO ASPIRAZIONE DX
-Non più fornito- -Sostituito da 322660-
Superamento
Superamento
#
050
MPN:
313036
RACCORDO CONDOTTO ASPIRAZIONE SX
-Non più fornito- -Sostituito da 322661-
Superamento
Superamento
#
050
MPN:
322660
MANICOTTO CONDOTTO ASPIRAZIONE DX
da
£42,04
da
£42,04
Questa parte sostituisce il numero di parte 313035
- e 5 altro. Fare clic per visualizzare i dettagli
#
050
MPN:
322661
MANICOTTO CONDOTTO ASPIRAZIONE SX
-Non più fornito- -Sostituito da 324304-
Superamento
Superamento
Questa parte sostituisce il numero di parte 313036
#
050
MPN:
324304
MANICOTTO CONDOTTO ASPIRAZIONE SX
da
£67,47
da
£67,47
Questa parte sostituisce il numero di parte 322661
- e 6 altro. Fare clic per visualizzare i dettagli
#
051
MPN:
313616
COMPL. CONDOTTO DX SU TURBO
-Non più fornito- -Sostituito da 325566-
Superamento
Superamento
#
051
MPN:
313617
COMPL. CONDOTTO SX SU TURBO
-Non più fornito- -Sostituito da 325567-
Superamento
Superamento
#
051
MPN:
325566
COMPL. CONDOTTO TURBO DX
da
£105,70
da
£105,70
Questa parte sostituisce il numero di parte 313616
- e 6 altro. Fare clic per visualizzare i dettagli
#
051
MPN:
325567
COMPL. CONDOTTO TURBO SX
da
£127,37
da
£127,37
Questa parte sostituisce il numero di parte 313617
- e 5 altro. Fare clic per visualizzare i dettagli
#
053
MPN:
231619
VITE
-M6 X 22-
da
£0,51
da
£0,51
#
054
MPN:
317448
RACCORDO TUBO CON FLANGIA, LATO DX
da
£77,86
da
£77,86
#
054
MPN:
317449

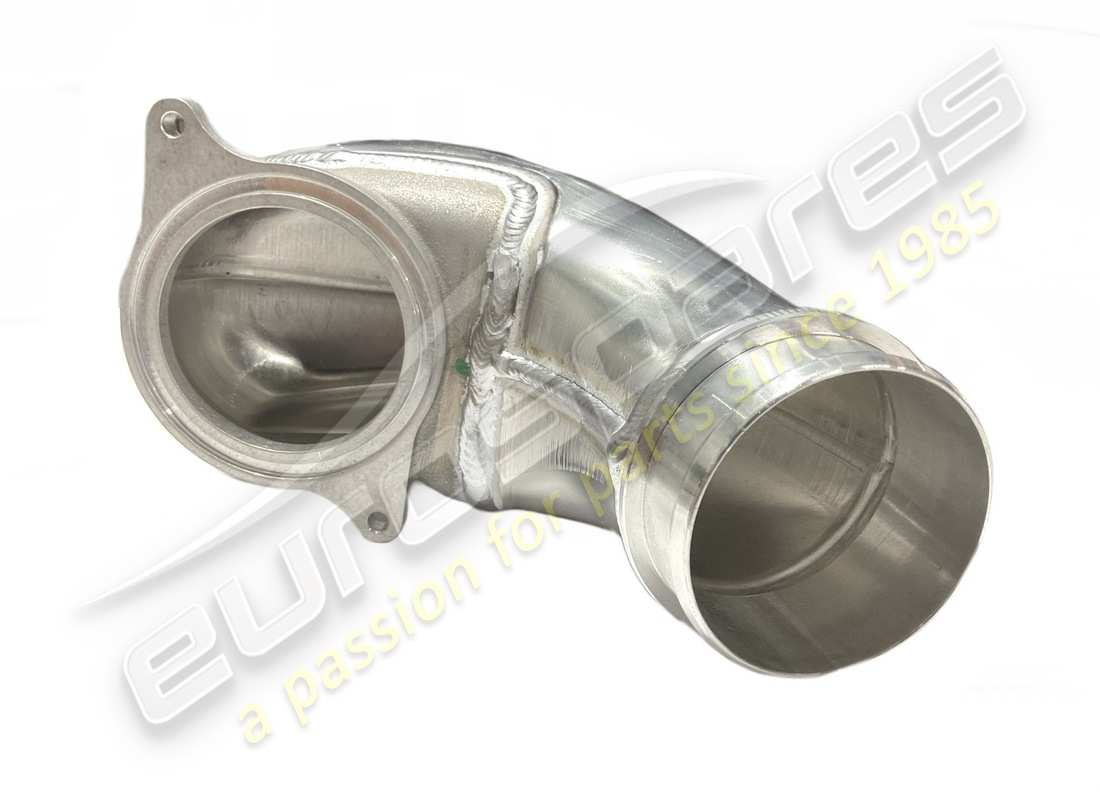

RACCORDO TUBO CON FLANGIA, LATO SX
da
£77,86
da
£77,86
#
055
MPN:
132829
GUARNIZIONE
da
£0,85
da
£0,85
#
056
MPN:
321749
TUBO COLLEGAMENTO DA TURBO A INTERCOOLER DESTRO
-Non più fornito- -Sostituito da 325097-
Superamento
Superamento
#
056
MPN:
321750
TUBO COLLEGAMENTO DA TURBO A INTERCOOLER SX
-Non più fornito- -Sostituito da 325098-
Superamento
Superamento
#
056
MPN:
325097
COLLEGAMENTO TUBO DX DA TURBO A INTERCOOLER
da
£322,98
da
£322,98
Questa parte sostituisce il numero di parte 321749
- e 2 altro. Fare clic per visualizzare i dettagli
#
056
MPN:
325098
COLLEGAMENTO TUBO SX DA TURBO A INTERCOOLER
da
£322,98
da
£322,98
Questa parte sostituisce il numero di parte 321750
- e 2 altro. Fare clic per visualizzare i dettagli
#
057
MPN:
310602
SUPPORTO IN SCHIUMA
da
£0,82
da
£0,82
#
058
MPN:
322757
SCHIUMA PER GENERATORE DI SUONO
da
£3,33
da
£3,33
#
059
MPN:
86684300

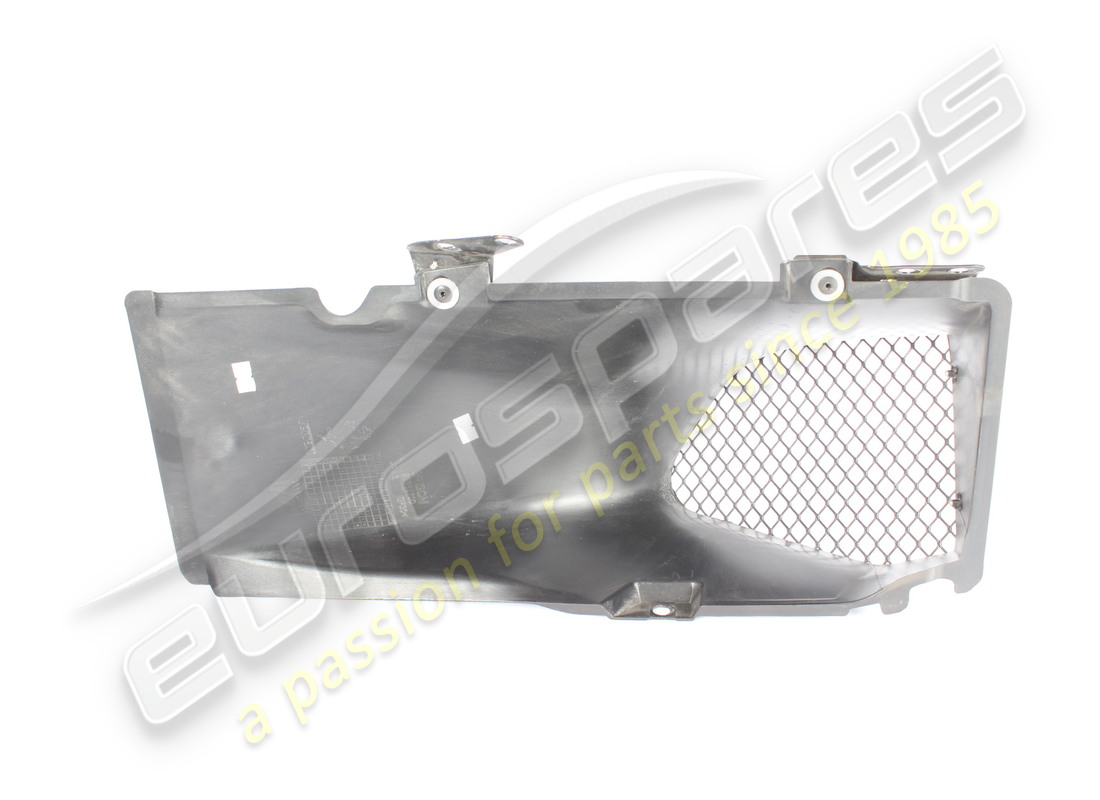

CONDOTTO DCT FIANCO SX
-Valido fino ad esaurimento-
Superamento
Superamento
#
059
MPN:
86684800

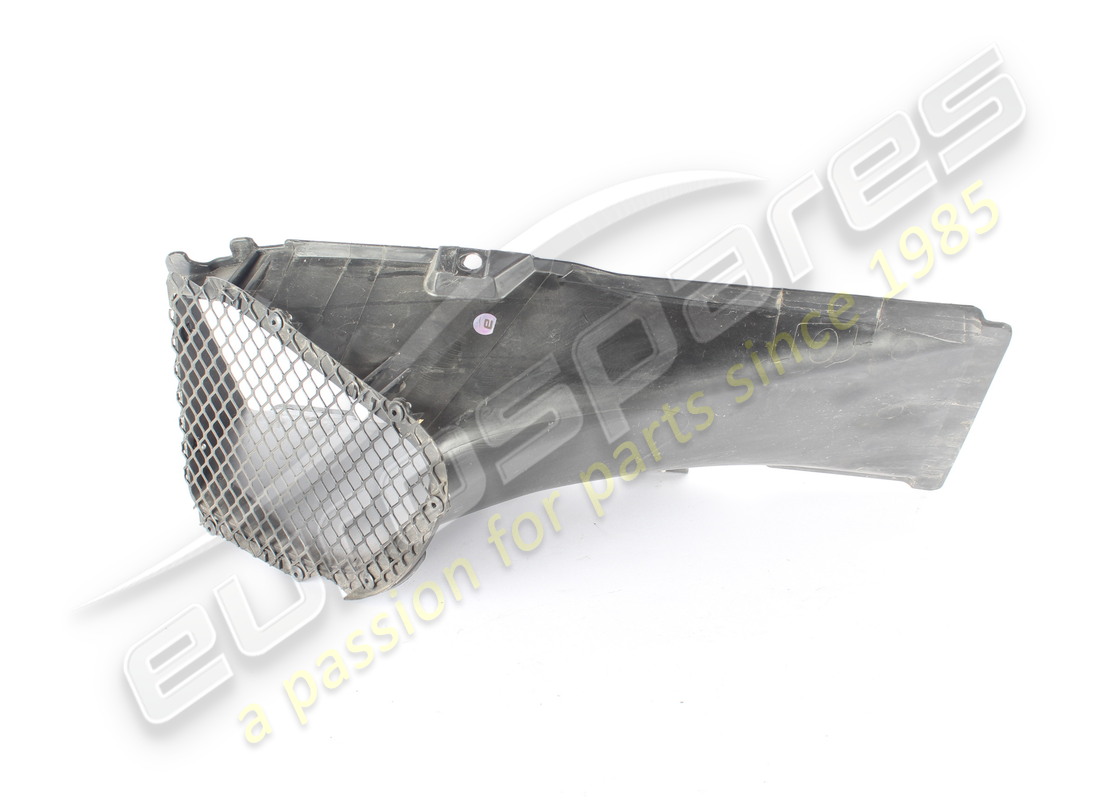

CONDOTTO DCT FIANCO DX
-Valido fino ad esaurimento-
Superamento
Superamento
#
059
MPN:
88295700
CONDOTTO DCT FIANCO DX
-Applicabile dopo l'esaurimento di 86684800-
da
£168,31
da
£168,31
Questa parte sostituisce il numero di parte 86684800
- e 2 altro. Fare clic per visualizzare i dettagli
#
059
MPN:
88296000
CONDOTTO DCT FIANCO SX
-Applicabile dopo l'esaurimento di 86684300-
da
£107,11
da
£107,11
Questa parte sostituisce il numero di parte 86684300
- e 3 altro. Fare clic per visualizzare i dettagli
#
060
MPN:
87340700
STAFFA DI MONTAGGIO SOTTOSTRUTTURA POSTERIORE SX DCT
da
£28,30
da
£28,30
Questa parte sostituisce il numero di parte 87340800
#
060
MPN:
87341000
STAFFA DI MONTAGGIO DCT SOTTOSTRUTTURA POSTERIORE DX
da
£28,30
da
£28,30
Questa parte sostituisce il numero di parte 87340900
#
061
MPN:
11626124
VITE
-M6 X 25-
da
£0,86
da
£0,86
#
062
MPN:
105864
Rondella
-Vale fino all'Ass. No. 131954-
da
£0,78
da
£0,78
Questa parte sostituisce il numero di parte 95404
#
063
MPN:
14304824
VITE
-Applicabile dall'Ass. No. 131955-
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 14304821
#
063
MPN:
16286721
VITE
-Applicabile dall'Ass. No. 131955- -Non più fornito- -Sostituito da 14304824-
da
£0,64
da
£0,64
#
064
MPN:
328222
STAFFA REGOLAZIONE TUBO ALTA PRESSIONE
da
£12,26
da
£12,26
#
065
MPN:
81290900
VITE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 67578600
#
066
MPN:
225408
BOCCOLA CILINDRICA
da
£4,62
da
£4,62
#
067
MPN:
326900
STAFFA MONTAGGIO TUBO VAPORE SX
da
£18,86
da
£18,86
#
067
MPN:
326901
STAFFA MONTAGGIO TUBO VAPORE DX
da
£14,14
da
£14,14
#
068
MPN:
16284927
VITE
-M5 X 10-
Superamento
Superamento
#
069
MPN:
12646624
Rondella
da
£0,53
da
£0,53
#
070
MPN:
87352500
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE DESTRO
-Valido fino ad esaurimento-
Superamento
Superamento
#
070
MPN:
88352500
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE DESTRO
-Applicabile dopo l'esaurimento di 87352500-
da
£283,13
da
£283,13
Questa parte sostituisce il numero di parte 87352500
#
071
MPN:
87352600
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE SX
-Valido fino ad esaurimento-
Superamento
Superamento
#
071
MPN:
88352600
COMPL. CONDOTTO DI VENTILAZIONE ED ESTRAZIONE SX
-Applicabile dopo l'esaurimento di 87352600-
da
£283,13
da
£283,13
Questa parte sostituisce il numero di parte 87352600
#
072
MPN:
16296934
VITE
-M6 X 14-
da
£0,50
da
£0,50
#
073
MPN:
86631300
STAFFA DI FISSAGGIO DEL CONDOTTO DI VENTILAZIONE
da
£4,90
da
£4,90
#
074
MPN:
11626124
VITE
-M6 X 25-
da
£0,88
da
£0,88
#
075
MPN:
87646400
GUARNIZIONE CONDOTTO SUPERIORE/INFERIORE
da
£5,48
da
£5,48
#
076
MPN:
87660500
GUARNIZIONE CONDOTTO LATERALE
da
£34,84
da
£34,84
#
077
MPN:
87669600
SCUDO GUARNIZIONE LATERALE CONDOTTO SX
da
£15,57
da
£15,57
#
077
MPN:
87669700
SCUDO GUARNIZIONE LATERALE CONDOTTO DX
da
£28,30
da
£28,30
#
078
MPN:
12637801
Rondella
da
£0,53
da
£0,53
-part-diagram-0018.webp "FERRARI 488 GTB (EUROPE) FILTRO DELL'ARIA, PRESA D'ARIA E CONDOTTI DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 488 GTB (EUROPE) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 488 GTB (EUROPE) SCAMBIATORE DI CALORE DEL MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 488 GTB (EUROPE) VENTOLE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 488 GTB (EUROPE) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 488 GTB (EUROPE) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 488 GTB (EUROPE) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 488 GTB (EUROPE) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 488 GTB (EUROPE) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI 488 GTB (EUROPE) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 488 GTB (EUROPE) SISTEMA SERVOFRENANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 488 GTB (EUROPE) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 488 GTB (EUROPE) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 488 GTB (EUROPE) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 488 GTB (EUROPE) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 488 GTB (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 488 GTB (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 488 GTB (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 488 GTB (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 488 GTB (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 488 GTB (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 488 GTB (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 488 GTB (EUROPE) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 488 GTB (EUROPE) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 488 GTB (EUROPE) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 488 GTB (EUROPE) IMPIANTO AC - ACQUA E FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 488 GTB (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI 488 GTB (EUROPE) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI 488 GTB (EUROPE) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 488 GTB (EUROPE) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 488 GTB (EUROPE) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 488 GTB (EUROPE) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 488 GTB (EUROPE) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 488 GTB (EUROPE) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 488 GTB (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 488 GTB (EUROPE) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 488 GTB (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 488 GTB (EUROPE) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 488 GTB (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 488 GTB (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 488 GTB (EUROPE) COPERCHIO VANO MOTORE E MECCANISMO DI SBLOCCO DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 488 GTB (EUROPE) SPORTELLO E COMANDI DEL RIEMPIMENTO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 488 GTB (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 488 GTB (EUROPE) PORTE - MECCANISMI DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 488 GTB (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 488 GTB (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 488 GTB (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 488 GTB (EUROPE) AERO ATTIVO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 488 GTB (EUROPE) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 488 GTB (EUROPE) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 488 GTB (EUROPE) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 488 GTB (EUROPE) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 488 GTB (EUROPE) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 488 GTB (EUROPE) CRUSCOTTO - SOTTOSTRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 488 GTB (EUROPE) CRUSCOTTO - RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 488 GTB (EUROPE) FISSAGGI CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 488 GTB (EUROPE) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 488 GTB (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 488 GTB (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 488 GTB (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 488 GTB (EUROPE) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 488 GTB (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 488 GTB (EUROPE) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 488 GTB (EUROPE) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 488 GTB (EUROPE) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 488 GTB (EUROPE) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI 488 GTB (EUROPE) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI INFOTAINMENT DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI ALTOPARLANTI AUDIO DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI 488 GTB (EUROPE) TELEMETRIA DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI 488 GTB (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 488 GTB (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 488 GTB (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 488 GTB (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 488 GTB (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 488 GTB (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 488 GTB (EUROPE) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 488 GTB (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 488 GTB (EUROPE) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 488 GTB (EUROPE) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 488 GTB (EUROPE) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 488 GTB (EUROPE) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 488 GTB (EUROPE) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 488 GTB (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 488 GTB (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 488 GTB (EUROPE) COLLETTORI, SISTEMA TURBOCOMPRESSORE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 488 GTB (EUROPE) LUBRIFICAZIONE PER IL SISTEMA DI TURBOCOMPRESSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 488 GTB (EUROPE) REGOLAZIONI DEL SISTEMA TURBOCOMPRESSORE DIAGRAMMA DELLE PARTI")
