050 - Telaio anteriore

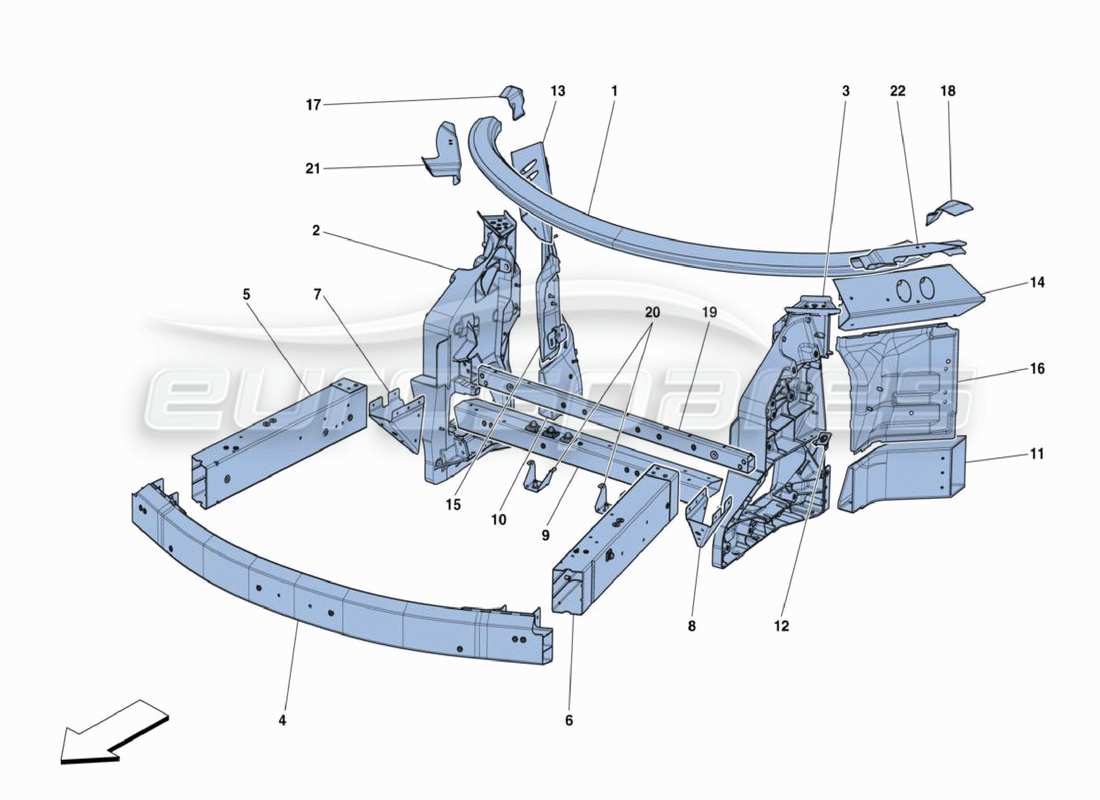

Ferrari 488 Challenge Front Chassis Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 275628
TRAVERSA PARABREZZA CURVANO
Superamento
Superamento
# 002
MPN: 301013
TORRE AMMORTIZZATORE ANTERIORE DX.
Superamento
Superamento
# 003
MPN: 301010
TORRE AMMORTIZZATORE ANTERIORE SX.
Superamento
Superamento
# 004
MPN: 336202
TRAVERSA ANTERIORE ATTACCO PARAURTI
Superamento
Superamento
# 005
MPN: 312858
PUNTONE ANTERIORE DX.
Superamento
Superamento
# 006
MPN: 312857
PUNTO ANTERIORE SX.
Superamento
Superamento
# 007
MPN: 244142
RINFORZO ANGOLARE SU PUNTONE DX.
Superamento
Superamento
# 008
MPN: 244141
RINFORZO ANGOLARE SU PUNTONE SX.
Superamento
Superamento
# 009
MPN: 335952
TRAVERSA INFERIORE SOSPENSIONE ANTERIORE CPL.
da £673,25
da £673,25
# 010
MPN: 311881
SCATOLA DI COPPIA ANTERIORE DX.
Superamento
Superamento
# 011
MPN: 309473
SCATOLA DI COPPIA ANTERIORE SX.
Superamento
Superamento
# 012
MPN: 339672
STAFFA FLESSIBILE SOSTEGNO FRENO ANTERIORE DX.
da £48,10
da £48,10
# 012
MPN: 339673
STAFFA FLESSIBILE SOSTEGNO FRENO ANTERIORE SX.
da £48,10
da £48,10
# 013
MPN: 270833
DIAGONALE ANTERIORE SUPERIORE DX.
Superamento
Superamento
# 014
MPN: 270834
DIAGONALE ANTERIORE SUPERIORE SX.
Superamento
Superamento
# 015
MPN: 313290
CHIUSURA DX. VANO RUOTA ANTERIORE CPL.
Superamento
Superamento
# 016
MPN: 313289
CHIUSURA SX. VANO RUOTA ANTERIORE CPL.
Superamento
Superamento
# 017
MPN: 270832
STAFFA ATTACCO CURVANO DX.
Superamento
Superamento
Questa parte sostituisce il numero di parte 985270832
# 018
MPN: 270831
STAFFA ATTACCO CURVANO SX.
Superamento
Superamento
Questa parte sostituisce il numero di parte 985270831
# 019
MPN: 307558
TRAVERSA COLLEGAMENTO FUSIONI
Superamento
Superamento
Questa parte sostituisce il numero di parte 316516
# 020
MPN: 265090
Staffa
Superamento
Superamento
# 021
MPN: 320817
CHIUSURA DIAGONALE A CURVANO DX.
Superamento
Superamento
# 022
MPN: 320816
CHIUSURA DIAGONALE A CURVANO SX.
Superamento
Superamento
