009 - Tubi del carburante

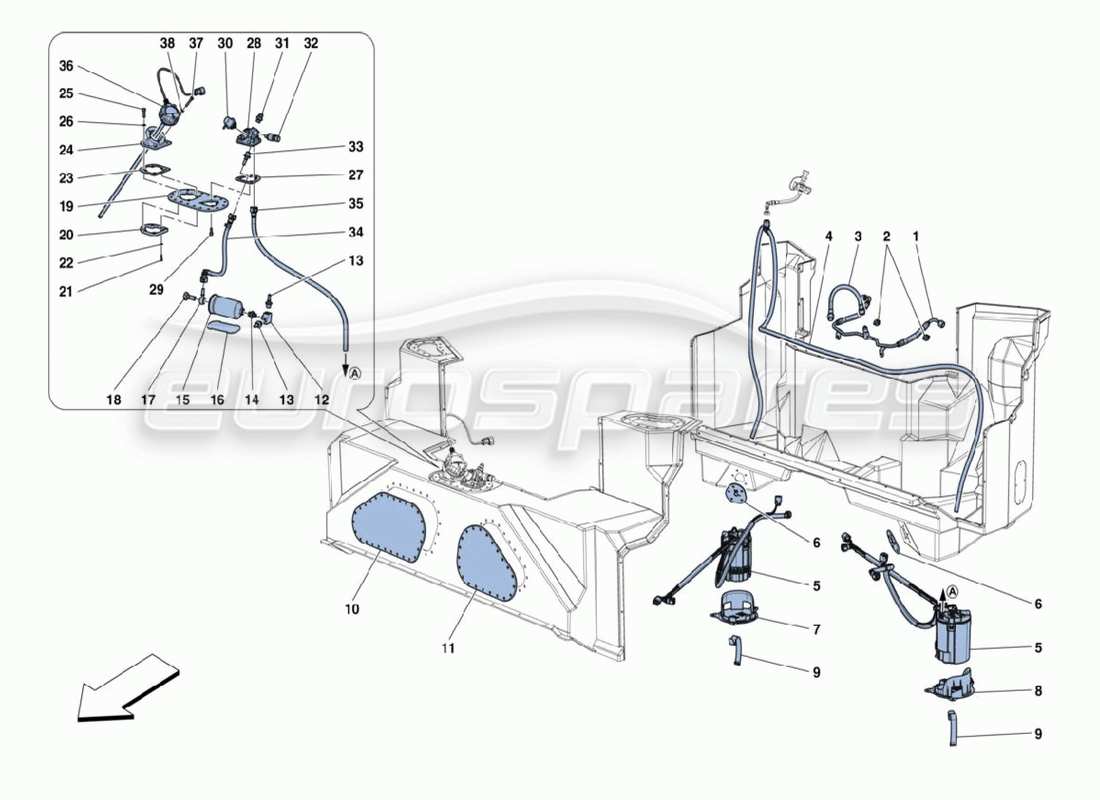

Ferrari 488 Challenge Fuel Pipes Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 333100
TUBO MANDATA BENZINA
Superamento
Superamento
# 002
MPN: 331701
TAMPONE CILINDRICO CON VITI
da £11,46
da £11,46
# 003
MPN: 334876
TUBO COLLEGAMENTO A SERBATOIO
Superamento
Superamento
# 004
MPN: 334987
TUBO PRELIEVO INTERNO CARBURANTE
da £684,25
da £684,25
# 005
MPN: 272086
POMPA CARBURANTE CPL.
da £544,20
da £544,20
Questa parte sostituisce il numero di parte 270128 - e 1 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 334997
FLANGIA INFERIORE POZZETTO
da £64,93
da £64,93
# 007
MPN: 336428
FLANGIA POMPA DX. CPL.
da £191,13
da £191,13
# 008
MPN: 336429
FLANGIA POMPA SX. CPL.
da £191,13
da £191,13
# 009
MPN: 339224
SERBATOIO LAMELLA ELASTICA BLOCCHETTO
da £28,41
da £28,41
# 010
MPN: 333650
FLANGIA ANTERIORE DX.
da £300,90
da £300,90
# 011
MPN: 333653
FLANGIA ANTERIORE SX.
da £300,90
da £300,90
# 012
MPN: 333670
RACCORDO TRE VIE
da £325,30
da £325,30
# 013
MPN: 268635
INNESTO FILTRO BENZINA
da £61,36
da £61,36
# 014
MPN: 314564
ADATTATORE
da £26,29
da £26,29
# 015
MPN: 264056
FILTRO DEL CARBURANTE
da £41,07
da £41,07
# 016
MPN: 337757
PROTEZIONE FILTRO BENZINA
da £133,96
da £133,96
# 017
MPN: 313268
OCCHIELLO
da £162,11
da £162,11
# 018
MPN: 314562
BANJO
da £53,75
da £53,75
# 019
MPN: 334548
FLANGIA CENTRALE SERBATOIO CPL.
da £490,52
da £490,52
# 020
MPN: 334549
PIASTRINO BLOCCHETTO SENSORE
da £305,71
da £305,71
# 021
MPN: 14303124
VITA -M4 X 14-
da £0,47
da £0,47
# 022
MPN: 12601074
ROSETTA
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 12601070 che abbiamo in magazzino
# 023

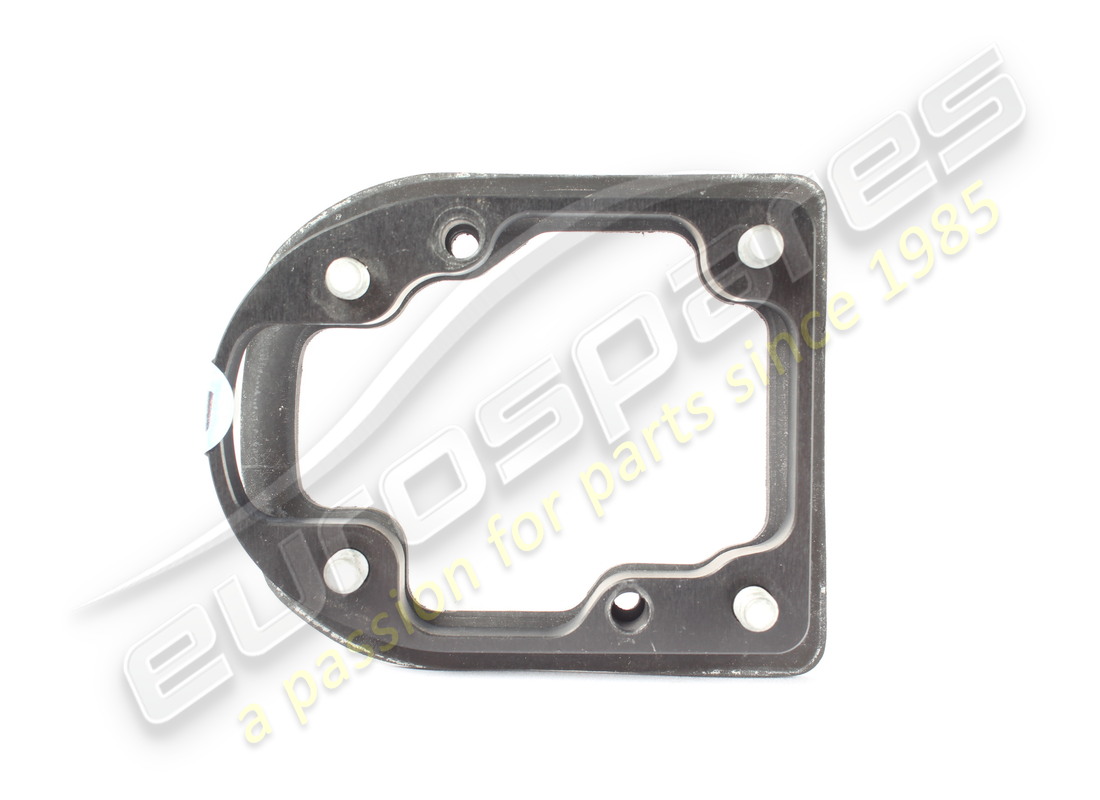

MPN: 334980
GUARNIZIONE BLOCCHETTO SENSORE
da £131,99
da £131,99
# 024
MPN: 334546
BLOCCHETTO SENSORE DI LIVELLO
da £634,10
da £634,10
# 025
MPN: 14432224
VITA -M6 X 22-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14432221
# 026
MPN: 313504
Rondella
da £2,27
da £2,27
# 027
MPN: 334981
GUARNIZIONE BLOCCHETTO REGOLATORE
da £125,65
da £125,65
# 028

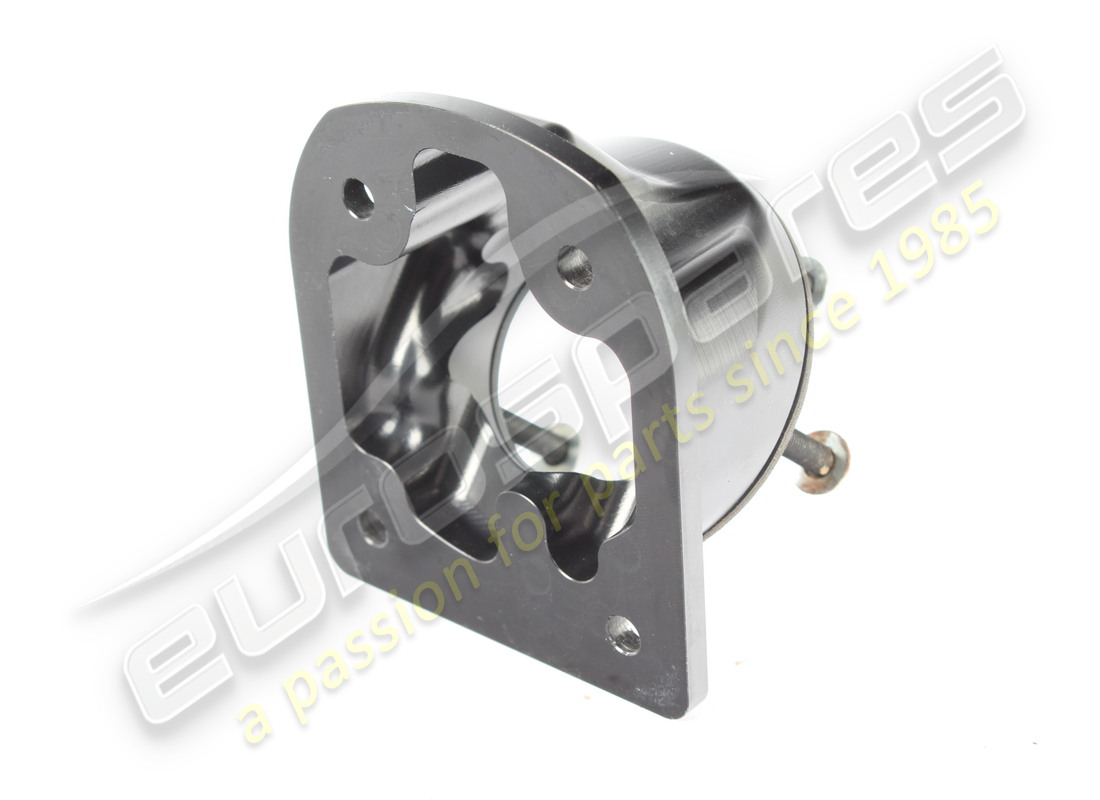

MPN: 333666
BLOCCHETTO REGOLATORE
da £805,18
da £805,18
# 029
MPN: 14305224
VITA -M6 X 16-
da £0,47
da £0,47
# 030
MPN: 316624
REGOLATORE PRESSIONE BENZINA
da £984,90
da £984,90
# 031
MPN: 314564
ADATTATORE
da £26,29
da £26,29
# 032
MPN: 257140
SENSORE PRESSIONE BENZINA
da £410,62
da £410,62
# 033
MPN: 335020
INNESTO RAPIDO
da £63,55
da £63,55
# 034
MPN: 314559
TUBO MANDATA CARBURANTE INTERNO NOURICE
da £232,56
da £232,56
# 035
MPN: 334348
TUBO RITORNO BENZINA DA REGOLATORE
da £195,10
da £195,10
# 036
MPN: 340547
SENSORE DI LIVELLO CARBURANTE
Superamento
Superamento
# 037
MPN: 317664
VITA -M5 X 40-
da £7,58
da £7,58
# 038
MPN: 12637821
ROSETTA
da £0,88
da £0,88
