002 - BASAMENTO

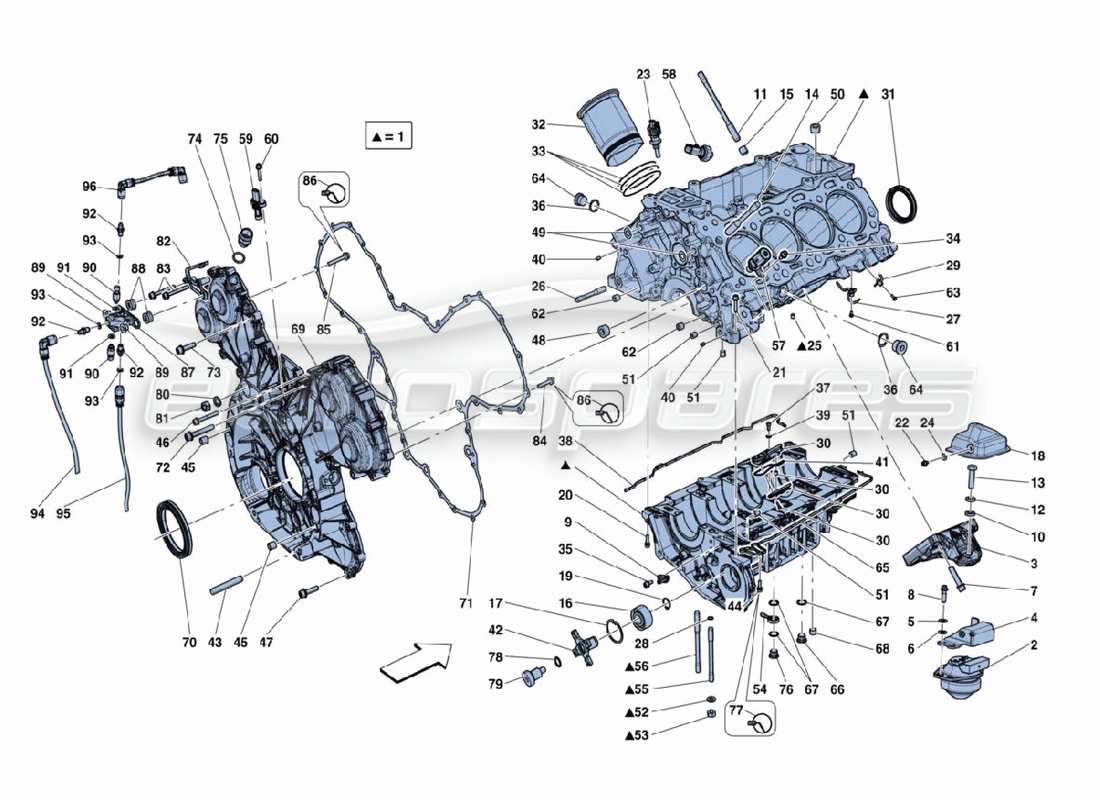

Ferrari 488 Challenge Crankcase Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 339292
ASSEMBLATO BASAMENTO SOTTOBASAMENTO
da £2.733,72
da £2.733,72
Questa parte sostituisce il numero di parte 319256
# 002
MPN: 312805
TAMPONE DX.
da £128,40
da £128,40
# 002
MPN: 312806
TAMPONE SX.
da £128,40
da £128,40
# 003
MPN: 324057
ZAMPA MOTORE
da £129,97
da £129,97
# 004
MPN: 278027
STAFFA LIMITATRICE ESCURSIONE TAMPONE DX.
da £50,54
da £50,54
Questa parte sostituisce il codice articolo 263593 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 278028
STAFFA LIMITATRICE ESCURSIONE TAMPONE SX.
da £50,54
da £50,54
Questa parte sostituisce il codice articolo 263594 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 127497
ROSETTA
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 14496624
ROSETTA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 290127
VITA
da £11,65
da £11,65
Questa parte sostituisce il numero di parte 308266
# 008
MPN: 243841
VITA
da £0,82
da £0,82
# 009
MPN: 317217
ASSIEME UGELLO RAFFREDDAMENTO CATENA
da £30,40
da £30,40
# 010
MPN: 10738021
ROSETTA
da £0,76
da £0,76
# 011
MPN: 270464
PRIGIONIERO
da £16,92
da £16,92
# 012
MPN: 127498
ROSETTA
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 106854
# 013
MPN: 11599534
VITA
da £1,08
da £1,08
# 014
MPN: 271564
PRIGIONIERO
da £15,21
da £15,21
# 015
MPN: 185360
GRANO CENTRAGGIO
da £1,43
da £1,43
# 016
MPN: 247049
CUSCINETTO
da £29,28
da £29,28
# 017
MPN: 11060276
ANELLO SEEGER
da £0,53
da £0,53
# 018
MPN: 304792
PARATIA
da £17,15
da £17,15
# 019
MPN: 11066876
ANELLO SEEGER
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 11066875
# 020
MPN: 231620
VITA -M6 X 25-
da £0,47
da £0,47
# 021
MPN: 231621
VITA -M6 X 30-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 216568
# 022
MPN: 233600
VITA -M6 X 12-
da £0,47
da £0,47
# 023
MPN: 180137
SENSORE TEMPERATURA
da £8,12
da £8,12
# 024
MPN: 12644404
ROSETTA
da £0,75
da £0,75
# 025
MPN: 312059
GRANO CENTRAGGIO
da £0,65
da £0,65
# 026
MPN: 278120
PRIGIONIERO
da £12,82
da £12,82
# 027
MPN: 298858
ASSIEME UGELLO RAFFREDDAMENTO PISTONE
da £12,67
da £12,67
# 028
MPN: 134705
GUARNIZIONE
da £0,47
da £0,47
# 029
MPN: 298859
ASSIEME UGELLO RAFFREDDAMENTO PISTONE
da £15,85
da £15,85
# 030
MPN: 312836
PORTA VALVOLA CPL.
da £173,12
da £173,12
# 031
MPN: 271598
GUARNIZIONE
da £20,38
da £20,38
# 032
MPN: 334890
CANNA CILINDRI
da £211,18
da £211,18
Questa parte sostituisce il numero di parte 311650
# 033
MPN: 334895
GUARNIZIONE
da £2,67
da £2,67
# 034
MPN: 233600
VITA -M6 X 12-
da £0,47
da £0,47
# 035
MPN: 282392
VITA -M6 X 14-
da £0,47
da £0,47
# 036
MPN: 10263460
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95119
# 037
MPN: 13026924
VITA
da £0,47
da £0,47
# 038
MPN: 339289
GUARNIZIONE
da £29,55
da £29,55
Questa parte sostituisce il numero di parte 296397
# 039
MPN: 11197774
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 040
MPN: 311001
GRANO CENTRAGGIO
da £1,59
da £1,59
# 041
MPN: 103994
GUARNIZIONE
da £3,43
da £3,43
# 042
MPN: 304697
GIUNTO DI TRASCINAMENTO
da £91,23
da £91,23
# 043
MPN: 13546734
PRIGIONIERO
da £0,74
da £0,74
# 044
MPN: 329509
VITE -M6 X 20- -FORATA PER PIOMBATURA-
da £3,71
da £3,71
# 045
MPN: 100052
GRANO CENTRAGGIO
da £1,13
da £1,13
# 046
MPN: 231624
VITA -M6 X 45-
da £0,47
da £0,47
# 047
MPN: 231621
VITA -M6 X 30-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 216568
# 048
MPN: 282753
TAPPO
da £3,65
da £3,65
Questa parte sostituisce il numero di parte 302154
# 049
MPN: 323886
GUARNIZIONE
da £6,68
da £6,68
# 050
MPN: 282753
TAPPO
da £3,65
da £3,65
Questa parte sostituisce il numero di parte 302154
# 051
MPN: 282755
TAPPO
da £1,13
da £1,13
# 052
MPN: 178348
ROSETTA
da £0,47
da £0,47
# 053
MPN: 133988
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12164711 - e 2 altro. Fare clic per visualizzare i dettagli
# 054
MPN: 337146
RACCORDO AD ANELLO
Superamento
Superamento
# 055
MPN: 270465
PRIGIONIERO
da £12,76
da £12,76
# 056
MPN: 270466
PRIGIONIERO
da £14,23
da £14,23
# 057
MPN: 269972
ELETTROVALVOLA PRESSIONE OLIO
da £108,97
da £108,97
# 058
MPN: 318371
SENSORE PRESSIONE OLIO
da £47,80
da £47,80
Questa parte sostituisce il numero di parte 276205
# 059
MPN: 287273
SENSORE VELOCITA' ANGOLARE
da £34,26
da £34,26
# 060
MPN: 231618
VITA -M6 X 20-
da £0,47
da £0,47
# 061
MPN: 315493
VITA
da £0,61
da £0,61
Questa parte sostituisce il numero di parte 300499
# 062
MPN: 291078
TAPPO
da £1,37
da £1,37
# 063
MPN: 315493
VITA
da £0,61
da £0,61
Questa parte sostituisce il numero di parte 300499
# 064
MPN: 307477
TAPPO
da £2,03
da £2,03
# 065
MPN: 339287
GUARNIZIONE
da £15,96
da £15,96
Questa parte sostituisce il numero di parte 310839
# 066
MPN: 306145
TAPPO
da £5,35
da £5,35
# 067
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 068
MPN: 164400
TAPPO FILETTATO
da £1,86
da £1,86
Questa parte sostituisce il numero di parte 194490
# 069
MPN: 330563
COPERCHIO POSTERIORE DISTRIBUZIONE
da £713,33
da £713,33
# 070
MPN: 240214
GUARNIZIONE
da £34,00
da £34,00
Questa parte sostituisce il numero di parte 239417
# 071
MPN: 323467
GUARNIZIONE BASAMENTO
da £121,78
da £121,78
# 072
MPN: 285494
VITA -M8 X 50-
da £0,57
da £0,57
# 073
MPN: 231629
VITA -M8 X 30-
da £0,47
da £0,47
# 074
MPN: 10263160
GUARNIZIONE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 92930
# 075
MPN: 309101
RACCORDO
da £11,27
da £11,27
# 076
MPN: 341675
TAPPO
Superamento
Superamento
# 077
MPN: 153616
SIGILLO MOTORE
da £16,79
da £16,79
# 078
MPN: 302618
GUARNIZIONE
da £0,67
da £0,67
# 079
MPN: 307936
TAPPO
da £11,09
da £11,09
# 080
MPN: 178348
ROSETTA
da £0,47
da £0,47
# 081
MPN: 133988
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12164711 - e 2 altro. Fare clic per visualizzare i dettagli
# 082
MPN: 340441
Staffa
da £44,27
da £44,27
# 083
MPN: 255494
VITA -M6X55-
da £1,90
da £1,90
# 084
MPN: 274562
VITE -M6X30- -FORATA PER PIOMBATURA-
da £1,12
da £1,12
# 085
MPN: 329512
VITE -M6X40- -FORATA PER PIOMBATURA-
da £3,78
da £3,78
# 086
MPN: 153616
SIGILLO MOTORE
da £16,79
da £16,79
# 087
MPN: 340949
SUPPORTO SENSORI
da £112,38
da £112,38
# 088
MPN: 103549
BOCCOLA IN GOMMA
da £0,71
da £0,71
# 089
MPN: 149707
DISTANZIALE
da £0,65
da £0,65
# 090
MPN: 270635
SENSORE DI PRESSIONE
da £313,09
da £313,09
# 091
MPN: 10298360
GUARNIZIONE
da £0,53
da £0,53
# 092
MPN: 337141
RACCORDO
da £34,06
da £34,06
# 093
MPN: 10260160
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10260170
# 094
MPN: 340187
TUBO POSTERIORE PRESSIONE BASAMENTO
da £547,25
da £547,25
# 095
MPN: 340113
TUBO ANTERIORE PRESSIONE BASAMENTO
da £436,84
da £436,84
# 096
MPN: 340052
TUBO PRESSIONE CARTER
da £586,41
da £586,41
