Eurospares-part-diagram-0003.webp)

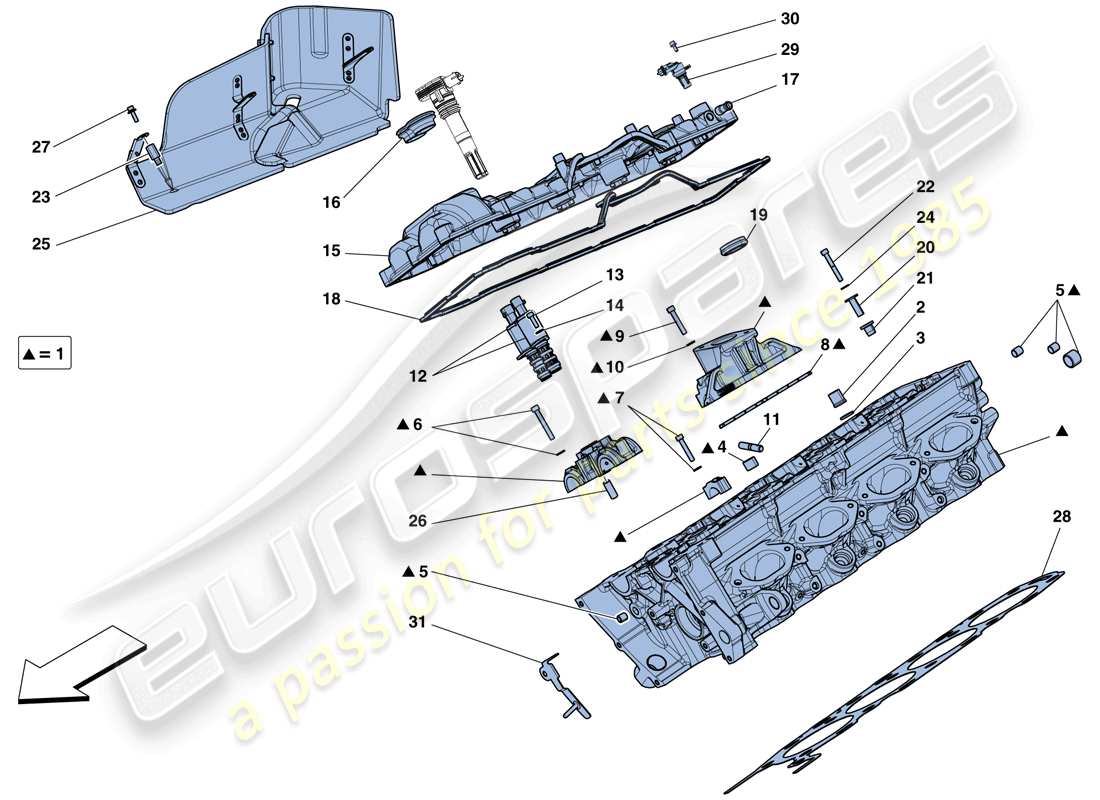

0003 - TESTA CILINDRO DESTRA
Ferrari 458 Speciale (RHD) RIGHT HAND CYLINDER HEAD Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 303116
TESTA DESTRA
da £1.366,31
da £1.366,31
# 002
MPN: 183524
NOCE
da £0,98
da £0,98
# 004
MPN: 14325140
TAPPO FILETTATO
-Non più fornito- -Sostituito da 282756-
da £0,96
da £0,96
# 004
MPN: 282756
TAPPO FILETTATO
da £1,56
da £1,56
# 005
MPN: 14326001
TAPPO FILETTATO
-D. 10 X 1.25- -Non più fornito- -Sostituito da 282755-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 194495
# 005
MPN: 199760
TAPPO FILETTATO
-D. 6 X 1-
da £0,47
da £0,47
# 005
MPN: 282755
TAPPO FILETTATO
-D. 10 X 1.25-
da £1,13
da £1,13
# 006
MPN: 243721
VITE CON Rondella
da £0,47
da £0,47
# 007
MPN: 243719
VITE CON Rondella
-M6 X 35-
da £0,47
da £0,47
# 008
MPN: 239614
GUARNIZIONE
da £3,61
da £3,61
# 009
MPN: 239502
VITE
-M6 X 25-
da £0,47
da £0,47
# 009
MPN: 243719
VITE CON Rondella
-M6 X 35-
da £0,47
da £0,47
# 010
MPN: 11197774
Rondella
da £0,54
da £0,54
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 211641
BULLONE PRIGIONIERO
da £0,51
da £0,51
# 012
MPN: 296017
VALVOLA REGOLATORE PRESSIONE OLIO
da £60,73
da £60,73
Questa parte sostituisce il numero di parte 269227 - e 3 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 14304224
VITE
da £0,47
da £0,47
# 014
MPN: 11181574
Rondella
da £0,54
da £0,54
# 015
MPN: 250892
COPERTURA TESTA CILINDRO DX
da £349,00
da £349,00
# 016
MPN: 229353
GUARNIZIONE ELETTROVALVOLA
da £9,62
da £9,62
# 017
MPN: 272276
CONNETTORE FILETTATO
da £58,93
da £58,93
# 018
MPN: 251233
GUARNIZIONE COPERCHIO TESTA DX
da £40,83
da £40,83
# 019
MPN: 223982
GUARNIZIONE TUBO CANDELA
da £1,36
da £1,36
# 020
MPN: 261543
BOCCOLA
-D. 6.1 X 20 X 29.4-
da £7,95
da £7,95
# 020
MPN: 261544
BOCCOLA
-D. 6.1 X 20 X 17.4-
da £18,64
da £18,64
Questa parte sostituisce il numero di parte 239405
# 021
MPN: 203102
BOCCOLA IN GOMMA
da £2,69
da £2,69
# 021
MPN: 239748
BOCCOLA IN GOMMA
da £1,19
da £1,19
# 022
MPN: 213129
VITE
-M6 X 45-
da £0,47
da £0,47
# 022
MPN: 239501
VITE
-M6 X 30-
da £0,47
da £0,47
# 023
MPN: 260007
BULLONE PRIGIONIERO
da £5,34
da £5,34
Questa parte sostituisce il numero di parte 232777
# 024
MPN: 11197774
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 11197770 - e 3 altro. Fare clic per visualizzare i dettagli
# 025
MPN: 260159
SCUDO CALORE DX
da £160,35
da £160,35
# 026
MPN: 200458
VALVOLA DI CONTROLLO
da £5,32
da £5,32
# 027
MPN: 231616
VITE
-M6 X 14-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 027
MPN: 233600
VITE
da £0,47
da £0,47
# 028
MPN: 212219
GUARNIZIONE TESTA DX
-Valido fino ad esaurimento-
Superamento
Superamento
# 028
MPN: 266262
GUARNIZIONE TESTA DX
-Applicabile dopo l'esaurimento di 212219-
da £79,30
da £79,30
Questa parte sostituisce il numero di parte 212219
# 029
MPN: 224573
SENSORE DI TEMPORIZZAZIONE
da £11,13
da £11,13
# 030
MPN: 231616
VITE
-M6 X 14-
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 14305724 che abbiamo in magazzino
# 031
MPN: 291579
COMPL. STAFFA DI MONTAGGIO TUBO KAISER
da £37,12
da £37,12
Questa parte sostituisce il numero di parte 258734
