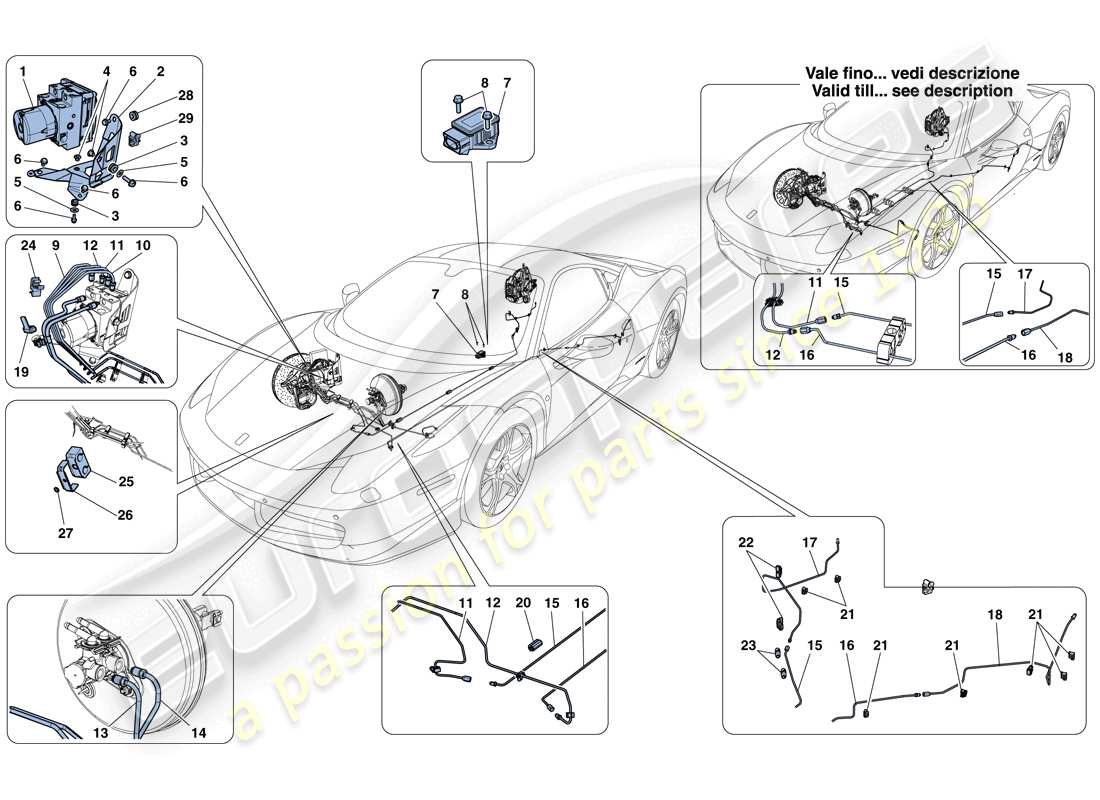

0028 - Sistema di frenaggio
Ferrari 458 Italia (RHD) BRAKE SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 255571
unità idraulica
-No per HELE- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 273798
unità idraulica
-Non per HELE- -Applicabile dopo l'esaurimento di 255571-
da £3.703,10
da £3.703,10
Questa parte sostituisce il numero di parte 255571
# 001
MPN: 273798
unità idraulica
-Vale per HELE-
da £3.703,10
da £3.703,10
Questa parte sostituisce il numero di parte 255571
# 002
MPN: 258602
staffa
-Non per GD- -Non più fornito- -Sostituito da 275573-
da £28,67
da £28,67
# 002
MPN: 262514
staffa
-Vale per GD- -Vale fino all'Ass. No. 108035-
da £57,10
da £57,10
# 002
MPN: 275573
staffa
-Per veicoli fino al n. Ass. 108035 ordinare anche il tubo 279894- -Non per GD-
da £89,65
da £89,65
# 002
MPN: 276926
staffa
-Vale per GD- -Vale dall'Ass. No. 108036-
da £67,47
da £67,47
# 003
MPN: 246864
GOMMINO
da £2,16
da £2,16
# 004
MPN: 246917
SPESSO
da £3,67
da £3,67
# 005
MPN: 12625221
Rondella
Superamento
Superamento
# 006
MPN: 16287024
VITE
-M8 X 16- -Vale fino all'Ass. Numero 3}
da £0,52
da £0,52
# 006
MPN: 16287224
VITE
-M8 X 25-
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 16287221
# 006
MPN: 16287224
VITE
-M8 X 25- -Richiesta dall'Ass. Numero 3}
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 16287221
# 007
MPN: 206070
SENSORE IMBARDATA
-Valido fino ad esaurimento-
da £78,75
da £78,75
# 007
MPN: 317783
SENSORE IMBARDATA
-Applicabile dopo l'esaurimento di 206070-
da £173,29
da £173,29
Questa parte sostituisce il codice articolo 206070 che abbiamo in magazzino
# 008
MPN: 16286124
VITE
da £0,53
da £0,53
# 009
MPN: 245547
TUBO FRENO ANTERIORE DX
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £26,91
da £26,91
# 009
MPN: 245547
TUBO FRENO ANTERIORE DX
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £26,91
da £26,91
# 009
MPN: 262438
TUBO FRENO ANTERIORE DX
-Vale per GD-
da £65,11
da £65,11
# 009
MPN: 263877
TUBO FRENO ANTERIORE DX
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £109,33
da £109,33
# 009
MPN: 263877
TUBO FRENO ANTERIORE DX
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £109,33
da £109,33
# 009
MPN: 263877
TUBO FRENO ANTERIORE DX
-Dall'inizio della produzione- -Non per EU GS, GOLFO, GD-
da £109,33
da £109,33
# 010
MPN: 245546
TUBO FRENO ANTERIORE SX
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £37,83
da £37,83
# 010
MPN: 245546
TUBO FRENO ANTERIORE SX
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £37,83
da £37,83
# 010
MPN: 263876
TUBO FRENO ANTERIORE SX
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £56,62
da £56,62
# 010
MPN: 263876
TUBO FRENO ANTERIORE SX
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £56,62
da £56,62
# 010
MPN: 263876
TUBO FRENO ANTERIORE SX
-Dall'inizio della produzione- -Non per EU GS, GOLFO, GD-
da £56,62
da £56,62
# 010
MPN: 267850
TUBO FRENO ANTERIORE SX
-Vale per GD-
da £46,25
da £46,25
# 011
MPN: 262400
TUBO FRENO POSTERIORE DX
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £47,08
da £47,08
# 011
MPN: 262400
TUBO FRENO POSTERIORE DX
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £47,08
da £47,08
# 011
MPN: 262436
TUBO FRENO POSTERIORE DX
-Vale per GD-
da £41,21
da £41,21
# 011
MPN: 263446
TUBO FRENO POSTERIORE DX
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £40,36
da £40,36
# 011
MPN: 263446
TUBO FRENO POSTERIORE DX
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £40,36
da £40,36
# 011
MPN: 263446
TUBO FRENO POSTERIORE DX
-Dall'inizio della produzione- -Non per EU GS, GOLFO, GD-
da £40,36
da £40,36
# 012
MPN: 262399
TUBO FRENO POSTERIORE SX
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £47,93
da £47,93
# 012
MPN: 262399
TUBO FRENO POSTERIORE SX
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £47,93
da £47,93
# 012
MPN: 262435
TUBO FRENO POSTERIORE SX
-Vale per GD-
da £40,36
da £40,36
# 012
MPN: 263447
TUBO FRENO POSTERIORE SX
-Vale per EU GS- -Vale dall'Ass. No. 90802- -Non più fornito- -Sostituito da 269059-
da £30,89
da £30,89
# 012
MPN: 263447
TUBO FRENO POSTERIORE SX
-Vale per GOLFO- -Vale dall'Ass. No. 91119- -Non più fornito- -Sostituito da 269059-
da £30,89
da £30,89
# 012
MPN: 263447
TUBO FRENO POSTERIORE SX
-Dall'inizio della produzione- -Non per EU GS, GOLFO, GD- -Non più fornito- -Sostituito da 269059-
da £30,89
da £30,89
# 012
MPN: 269059
TUBO FRENO POSTERIORE SX
-Non per GD-
da £40,36
da £40,36
Questa parte sostituisce il codice articolo 263447 che abbiamo in magazzino
# 013
MPN: 238120
TUBO DA POMPA FRENO ANTERIORE A GRUPPO IDRAULICO
-Non per GD- -Non più fornito- -Sostituito da 279894-
Superamento
Superamento
# 013
MPN: 268086
TUBO DA POMPA FRENO ANTERIORE A GRUPPO IDRAULICO
-Vale per GD-
da £50,46
da £50,46
# 013
MPN: 279894
TUBO DA POMPA FRENO ANTERIORE A GRUPPO IDRAULICO
-Per veicoli fino al n. Ass. 108035 ordinare anche la fascia 275573- -Non per GD-
da £49,07
da £49,07
Questa parte sostituisce il numero di parte 238120
# 014
MPN: 262401
TUBO DA POMPA FRENO POSTERIORE A GRUPPO IDRAULICO
-Non per GD-
da £327,99
da £327,99
# 014
MPN: 268085
TUBO DA POMPA FRENO POSTERIORE A GRUPPO IDRAULICO
-Vale per GD-
da £48,12
da £48,12
# 015
MPN: 262404
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £28,58
da £28,58
# 015
MPN: 262404
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £28,58
da £28,58
# 015
MPN: 262439
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Vale per EU GS- -Vale dall'Ass. No. 90802- -Non più fornito- -Sostituito da 265345-
da £13,41
da £13,41
# 015
MPN: 262439
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Vale per GOLFO- -Vale dall'Ass. No. 91119- -Non più fornito- -Sostituito da 265345-
da £13,41
da £13,41
# 015
MPN: 262439
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Dall'inizio della produzione- -Non per EU GS, GOLFO- -Non più fornito- -Sostituito da 265345-
da £13,41
da £13,41
# 015
MPN: 265345
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Sostituisce 262439- -Vale per EU GS- -Vale dall'Ass. No. 90802-
da £36,16
da £36,16
Questa parte sostituisce il codice articolo 262439 che abbiamo in magazzino
# 015
MPN: 265345
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Sostituisce 262439- -Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £36,16
da £36,16
Questa parte sostituisce il codice articolo 262439 che abbiamo in magazzino
# 015
MPN: 265345
TUBO FRENO POSTERIORE DESTRO SOTTO PAVIMENTO
-Sostituisce 262439- -Non per EU GS, GOLFO-
da £36,16
da £36,16
Questa parte sostituisce il codice articolo 262439 che abbiamo in magazzino
# 016
MPN: 262403
TUBO FRENO POSTERIORE SX SOTTO PAVIMENTO
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £30,27
da £30,27
# 016
MPN: 262403
TUBO FRENO POSTERIORE SX SOTTO PAVIMENTO
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £30,27
da £30,27
# 016
MPN: 262440
TUBO FRENO POSTERIORE SX SOTTO PAVIMENTO
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £19,72
da £19,72
# 016
MPN: 262440
TUBO FRENO POSTERIORE SX SOTTO PAVIMENTO
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £19,72
da £19,72
# 016
MPN: 262440
TUBO FRENO POSTERIORE SX SOTTO PAVIMENTO
-Dall'inizio della produzione- -Non per EU GS, GOLFO-
da £19,72
da £19,72
# 017
MPN: 262402
TUBO FRENO DESTRO TELAIO POSTERIORE
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £58,86
da £58,86
# 017
MPN: 262402
TUBO FRENO DESTRO TELAIO POSTERIORE
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £58,86
da £58,86
# 017
MPN: 263892
TUBO FRENO DESTRO TELAIO POSTERIORE
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £33,63
da £33,63
# 017
MPN: 263892
TUBO FRENO DESTRO TELAIO POSTERIORE
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £33,63
da £33,63
# 017
MPN: 263892
TUBO FRENO DESTRO TELAIO POSTERIORE
-Dall'inizio della produzione- -Non per EU GS, GOLFO-
da £33,63
da £33,63
# 018
MPN: 258372
TUBO FRENO SX TELAIO POSTERIORE
-Vale per EU GS- -Vale fino all'Ass. No. 90801-
da £54,66
da £54,66
# 018
MPN: 258372
TUBO FRENO SX TELAIO POSTERIORE
-Vale per GOLFO- -Vale fino all'Ass. No. 91118-
da £54,66
da £54,66
# 018
MPN: 263893
TUBO FRENO SX TELAIO POSTERIORE
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £32,79
da £32,79
# 018
MPN: 263893
TUBO FRENO SX TELAIO POSTERIORE
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £32,79
da £32,79
# 018
MPN: 263893
TUBO FRENO SX TELAIO POSTERIORE
-Dall'inizio della produzione- -Non per EU GS, GOLFO-
da £32,79
da £32,79
# 019
MPN: 254195
CLIP
da £0,93
da £0,93
# 020
MPN: 262737
FERMO IN GOMMA
da £3,94
da £3,94
# 021
MPN: 249650
CLIP
-Vale per EU GS- -Vale dall'Ass. No. 90802-
da £0,47
da £0,47
# 021
MPN: 249650
CLIP
-Vale per GOLFO- -Vale dall'Ass. No. 91119-
da £0,47
da £0,47
# 021
MPN: 249650
CLIP
-Dall'inizio della produzione- -Non per EU GS, GOLFO-
da £0,47
da £0,47
# 022
MPN: 249649
CLIP
da £0,47
da £0,47
# 023
MPN: 169476
CLIP
da £1,74
da £1,74
# 024
MPN: 268893
CLIP
da £1,08
da £1,08
# 025
MPN: 278412
BLOCCO GOGNOLA PER TUBI 2
-Applicabile dall'Ass. No. 108036-
da £6,98
da £6,98
# 026
MPN: 279844
PIASTRA DI FERMO
-Applicabile dall'Ass. No. 108036-
da £3,19
da £3,19
# 027
MPN: 67315400
Rondella
-Applicabile dall'Ass. No. 108036-
da £0,53
da £0,53
# 028
MPN: 232869
TAPPO
-Applicabile dall'Ass. No. 108036-
da £23,54
da £23,54
# 029
MPN: 235682
CLIP
-Vale per GD-
da £0,54
da £0,54
-part-diagram-0029.webp "FERRARI 458 ITALIA (RHD) PINZE FRENO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI 458 ITALIA (RHD) PINZE FRENO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI 458 ITALIA (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI 458 ITALIA (RHD) SCATOLA STERZO IDRAULICO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI 458 ITALIA (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI 458 ITALIA (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI 458 ITALIA (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI 458 ITALIA (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI 458 ITALIA (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI 458 ITALIA (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI 458 ITALIA (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI SOLLEVAMENTO DI VEICOLI DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI 458 ITALIA (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI 458 ITALIA (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI 458 ITALIA (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI 458 ITALIA (RHD) IMPIANTO AC - ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI 458 ITALIA (RHD) SISTEMA AC - FREON DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI 458 ITALIA (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI 458 ITALIA (RHD) CONDOTTI ARIA CRUSCOTTO DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI 458 ITALIA (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI 458 ITALIA (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI 458 ITALIA (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI 458 ITALIA (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI 458 ITALIA (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI 458 ITALIA (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI 458 ITALIA (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI 458 ITALIA (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI 458 ITALIA (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI 458 ITALIA (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI 458 ITALIA (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI 458 ITALIA (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI 458 ITALIA (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI 458 ITALIA (RHD) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI 458 ITALIA (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI 458 ITALIA (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI 458 ITALIA (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI 458 ITALIA (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI 458 ITALIA (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI 458 ITALIA (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI 458 ITALIA (RHD) SEDILI - CINTURE DI SICUREZZA, GUIDE E REGOLAZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI 458 ITALIA (RHD) SEDILI - RIVESTIMENTI E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI 458 ITALIA (RHD) SEDILE DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI 458 ITALIA (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI 458 ITALIA (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI 458 ITALIA (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI 458 ITALIA (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI 458 ITALIA (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI 458 ITALIA (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI 458 ITALIA (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI 458 ITALIA (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI 458 ITALIA (RHD) CABLAGGI PRINCIPALI DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI 458 ITALIA (RHD) FISSAGGI VARI PER L'IMPIANTO ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI 458 ITALIA (RHD) GESTIONE ELETTRONICA (SOSPENSIONE) DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI 458 ITALIA (RHD) ECU DEL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI 458 ITALIA (RHD) SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI 458 ITALIA (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI 458 ITALIA (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI 458 ITALIA (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI 458 ITALIA (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI 458 ITALIA (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI 458 ITALIA (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI 458 ITALIA (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI 458 ITALIA (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI 458 ITALIA (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI 458 ITALIA (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI 458 ITALIA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI 458 ITALIA (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI 458 ITALIA (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI 458 ITALIA (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI 458 ITALIA (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI 458 ITALIA (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI 458 ITALIA (RHD) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI 458 ITALIA (RHD) IMPIANTO DI SCARICO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI 458 ITALIA (RHD) SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI LUBRIFICAZIONE: SERBATOIO, POMPA E FILTRO DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI 458 ITALIA (RHD) RAFFREDDAMENTO - POMPA ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI 458 ITALIA (RHD) RAFFREDDAMENTO - SERBATOIO DI COLLETZIONE E TUBI DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI 458 ITALIA (RHD) RAFFREDDAMENTO - RADIATORI E CONDOTTI D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI 458 ITALIA (RHD) RADIATORI DI RAFFREDDAMENTO OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI 458 ITALIA (RHD) MONTAGGIO PEDALIERA COMPLETA DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI 458 ITALIA (RHD) ALLOGGIAMENTO DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI 458 ITALIA (RHD) KIT RIPARAZIONE CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI 458 ITALIA (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
