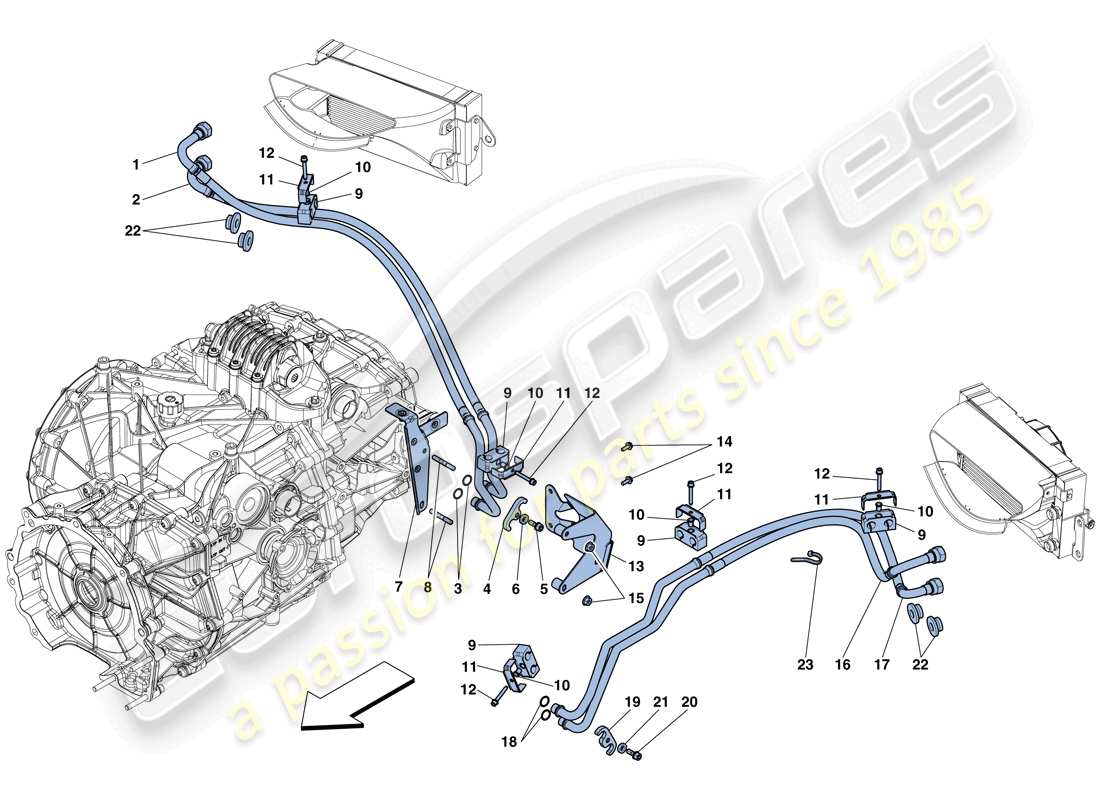

0023 - SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO A OLIO DEL CAMBIO
Ferrari 458 Italia (RHD) GEARBOX OIL LUBRICATION AND COOLING SYSTEM Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 248224
TUBO MANDATA OLIO CAMBIO
da £127,03
da £127,03
# 002
MPN: 248225
TUBO DI RITORNO OLIO CAMBIO
da £374,85
da £374,85
Questa parte sostituisce il numero di parte 274605 - e 1 altro. Fare clic per visualizzare i dettagli
# 003
MPN: 14453481
GUARNIZIONE
-Valido fino ad esaurimento-
da £0,71
da £0,71
# 003
MPN: 254644
GUARNIZIONE
-Applicabile dopo l'esaurimento di 14453481-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14453481
# 004
MPN: 253632
FORCHETTA
Superamento
Superamento
# 005
MPN: 253465
VITE
da £20,86
da £20,86
# 006
MPN: 11198074
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 257215
staffa
-Non più fornito- -Sostituito da 282812-
Superamento
Superamento
# 007
MPN: 282812
staffa
da £118,77
da £118,77
Questa parte sostituisce il numero di parte 257215
# 008
MPN: 13543824
BULLONE PRIGIONIERO
da £1,66
da £1,66
Questa parte sostituisce il numero di parte 13543821
# 009
MPN: 243396
BLOCCO PILERIA ANTERIORE IN GOMMA
da £13,73
da £13,73
# 010
MPN: 243399
BOCCOLA
da £0,47
da £0,47
# 011
MPN: 243398
PIATTO
da £4,31
da £4,31
# 012
MPN: 11568224
VITE
-M6 X 45-
da £0,51
da £0,51
# 012
MPN: 11628524
VITE
-M6 X 40-
da £0,74
da £0,74
# 013
MPN: 248227
staffa
da £27,07
da £27,07
# 014
MPN: 13836424
VITE
-M6 X 16-
da £0,47
da £0,47
# 014
MPN: 13836424
VITE
-M6 X 16-
da £0,47
da £0,47
# 014
MPN: 13837411
VITE
-M6 X 25- -Non più fornito- -Sostituito da 13836424-
da £0,47
da £0,47
# 015
MPN: 13046224
NOCE
da £0,47
da £0,47
# 016
MPN: 256689
TUBO MANDATA OLIO
da £1.029,00
da £1.029,00
Questa parte sostituisce il numero di parte 274607
# 017
MPN: 260773
TUBO DI RITORNO OLIO
da £565,95
da £565,95
Questa parte sostituisce il numero di parte 274606 - e 1 altro. Fare clic per visualizzare i dettagli
# 018
MPN: 14453481
GUARNIZIONE
-Valido fino ad esaurimento-
da £0,71
da £0,71
# 018
MPN: 254644
GUARNIZIONE
-Applicabile dopo l'esaurimento di 14453481-
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14453481
# 019
MPN: 253464
FORCHETTA
-Valido fino ad esaurimento-
Superamento
Superamento
# 019
MPN: 274609
FORCHETTA
-Applicabile dopo l'esaurimento di 253464-
da £20,61
da £20,61
Questa parte sostituisce il numero di parte 253464
# 020
MPN: 253465
VITE
da £20,86
da £20,86
# 021
MPN: 11198074
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 11198071 che abbiamo in magazzino - e 4 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 283630
ANELLO DEFLETTORE GOCCIA
da £3,00
da £3,00
# 023
MPN: 257790
MORSETTO AD ANELLO
da £1,25
da £1,25
