ferrari 456 m gt/m gta basamento diagramma delle parti

001 - BASAMENTO

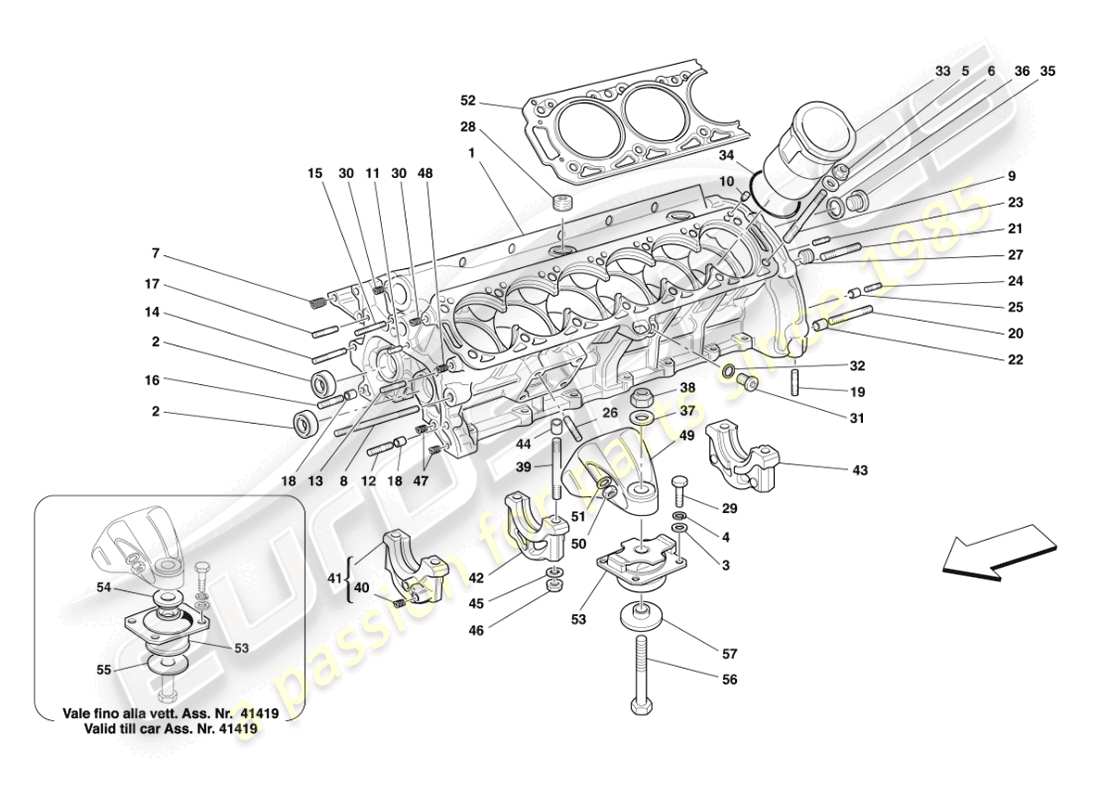

Ferrari 456 M GT/M GTA Crankcase Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
Numero di parte
Descrizione
Prezzo
# 000
MPN: 153178
SET GUARNIZIONI
456 GTA/M
da £1.465,59
da £1.465,59
# 000
MPN: 173504
PIASTRA DI BASE COMPLETA
da £12.995,00
da £12.995,00
Questa parte sostituisce il numero di parte 164849 - e 5 altro. Fare clic per visualizzare i dettagli
# 000
MPN: 178689
MOTORE COMPLETO
Valido per 456M GTA UK
da £65.174,75
da £65.174,75
# 001
MPN: 164849
BASAMENTO
- Non come pezzo di ricambio - Con il compl. basamento 173504
Superamento
Superamento
# 002
MPN: 171177
CUSCINETTO
da £9,72
da £9,72
Questa parte sostituisce il numero di parte 144713
# 003
MPN: 14496624
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 004
MPN: 127497
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
# 005
MPN: 140664
NOCE
da £32,27
da £32,27
# 006
MPN: 140603
Rondella
da £4,40
da £4,40
# 007
MPN: 13526170
INSERTO FILETTATO
da £2,42
da £2,42
Questa parte sostituisce il numero di parte 105197
# 008
MPN: 13972234
PERNO
da £2,97
da £2,97
# 009
MPN: 140591
PERNO
da £30,78
da £30,78
# 010
MPN: 152627
TASSELLO
da £1,84
da £1,84
Questa parte sostituisce il numero di parte 123864
# 011
MPN: 13541224
PERNO
da £34,92
da £34,92
Questa parte sostituisce il numero di parte 13541221
# 012
MPN: 13543924
PERNO
da £0,83
da £0,83
Questa parte sostituisce il codice articolo 13543921 che abbiamo in magazzino
# 013
MPN: 13543524
PERNO
da £2,01
da £2,01
Questa parte sostituisce il numero di parte 13543521
# 014
MPN: 13541924
PERNO
da £0,83
da £0,83
Questa parte sostituisce il numero di parte 13541921
# 015
MPN: 13541724
PERNO
da £1,55
da £1,55
Questa parte sostituisce il numero di parte 13541721
# 016
MPN: 13543424
PERNO
da £1,03
da £1,03
Questa parte sostituisce il numero di parte 13543421
# 017
MPN: 13543824
PERNO
da £1,66
da £1,66
Questa parte sostituisce il numero di parte 13543821
# 018
MPN: 100041
TASSELLO
da £3,82
da £3,82
# 019
MPN: 13517224
PERNO
da £2,09
da £2,09
Questa parte sostituisce il numero di parte 13517221
# 020
MPN: 13543924
PERNO
da £0,83
da £0,83
Questa parte sostituisce il codice articolo 13543921 che abbiamo in magazzino
# 021
MPN: 13543824
PERNO
da £1,66
da £1,66
Questa parte sostituisce il numero di parte 13543821
# 022
MPN: 102704
TASSELLO
da £1,59
da £1,59
Questa parte sostituisce il numero di parte 500805
# 023
MPN: 13541024
PERNO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 13541021
# 024
MPN: 13541224
PERNO
da £34,92
da £34,92
Questa parte sostituisce il numero di parte 13541221
# 025
MPN: 103038
TASSELLO
da £0,67
da £0,67
# 026
MPN: 13546524
PERNO
da £0,69
da £0,69
Questa parte sostituisce il numero di parte 13546521
# 027
MPN: 163528
TAPPO FILETTATO
da £2,11
da £2,11
Questa parte sostituisce il numero di parte 10268450 - e 1 altro. Fare clic per visualizzare i dettagli
# 028
MPN: 14325540
TAPPO FILETTATO
da £4,17
da £4,17
# 029
MPN: 15970634
VITE
da £1,55
da £1,55
# 030
MPN: 13525870
INSERTO FILETTATO
da £1,40
da £1,40
Questa parte sostituisce il numero di parte 105510
# 031
MPN: 150731
TAPPO FILETTATO
da £2,01
da £2,01
# 032
MPN: 10280060
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 100501 - e 3 altro. Fare clic per visualizzare i dettagli
# 033
MPN: 166991
RIVESTIMENTO DEL CILINDRO
da £168,88
da £168,88
# 034
MPN: 140321
GUARNIZIONE
da £3,64
da £3,64
# 035
MPN: 10304640
TAPPO FILETTATO
da £2,75
da £2,75
# 036
MPN: 10264560
GUARNIZIONE
da £0,47
da £0,47
# 037
MPN: 12601774
Rondella
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 12601779
# 038
MPN: 176573
NOCE
da £0,99
da £0,99
Questa parte sostituisce il numero di parte 158307
# 039
MPN: 140553
PERNO
da £3,96
da £3,96
# 040
MPN: 13525770
INSERTO FILETTATO
da £1,55
da £1,55
Questa parte sostituisce il numero di parte 103830
# 041
MPN: 140545
CAPPELLO ANTERIORE
- Non come pezzo di ricambio - Con carter completo
da £117,60
da £117,60
# 042
MPN: 140499
CAPPELLO INTERMEDIO
- Non come pezzo di ricambio - Con carter completo
da £164,66
da £164,66
# 043
MPN: 140565
CAPPELLO POSTERIORE
- Non come pezzo di ricambio - Con carter completo
da £117,60
da £117,60
# 044
MPN: 145493
TASSELLO
da £0,92
da £0,92
# 045
MPN: 142588
Rondella
da £0,56
da £0,56
# 046
MPN: 142590
NOCE
da £2,69
da £2,69
# 047
MPN: 13525570
INSERTO FILETTATO
da £3,26
da £3,26
Questa parte sostituisce il numero di parte 109668
# 048
MPN: 13525570
INSERTO FILETTATO
da £3,26
da £3,26
Questa parte sostituisce il numero di parte 109668
# 049
MPN: 141892
SUPPORTO PER FISSAGGIO MOTORE
da £79,11
da £79,11
# 050
MPN: 133988
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12164711 - e 2 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 11190574
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 14499504
# 052
MPN: 142865
GUARNIZIONE TESTA
da £292,70
da £292,70
Questa parte sostituisce il numero di parte 153509
# 053

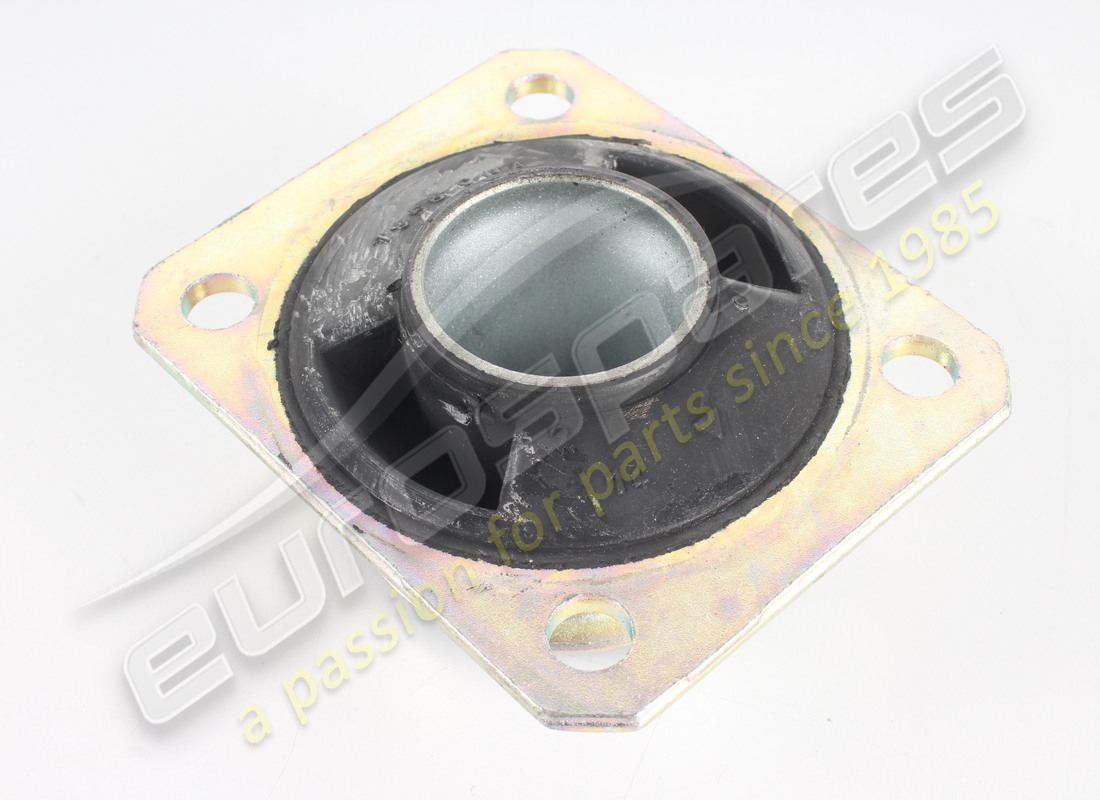

MPN: 159423
Supporto per supporto
Fino all'assemblea n. 41419
da £94,94
da £94,94
Questa parte sostituisce il numero di parte 155075 - e 1 altro. Fare clic per visualizzare i dettagli
# 053
MPN: 184176
Supporto per supporto
valido dall'Assieme Nr. 41420- -sostituito da 192021
Superamento
Superamento
# 054
MPN: 132268
DISTANZIATORE
da £27,45
da £27,45
Questa parte sostituisce il numero di parte 154996
# 055
MPN: 132269
DISTANZIATORE
da £32,09
da £32,09
Questa parte sostituisce il numero di parte 154997
# 056
MPN: 15981634
VITE
da £21,06
da £21,06
Questa parte sostituisce il numero di parte 154811 - e 1 altro. Fare clic per visualizzare i dettagli
