ferrari f430 spider (usa) elementi centrali e pannelli diagramma delle parti

0103 - ELEMENTI CENTRALI E PANNELLI

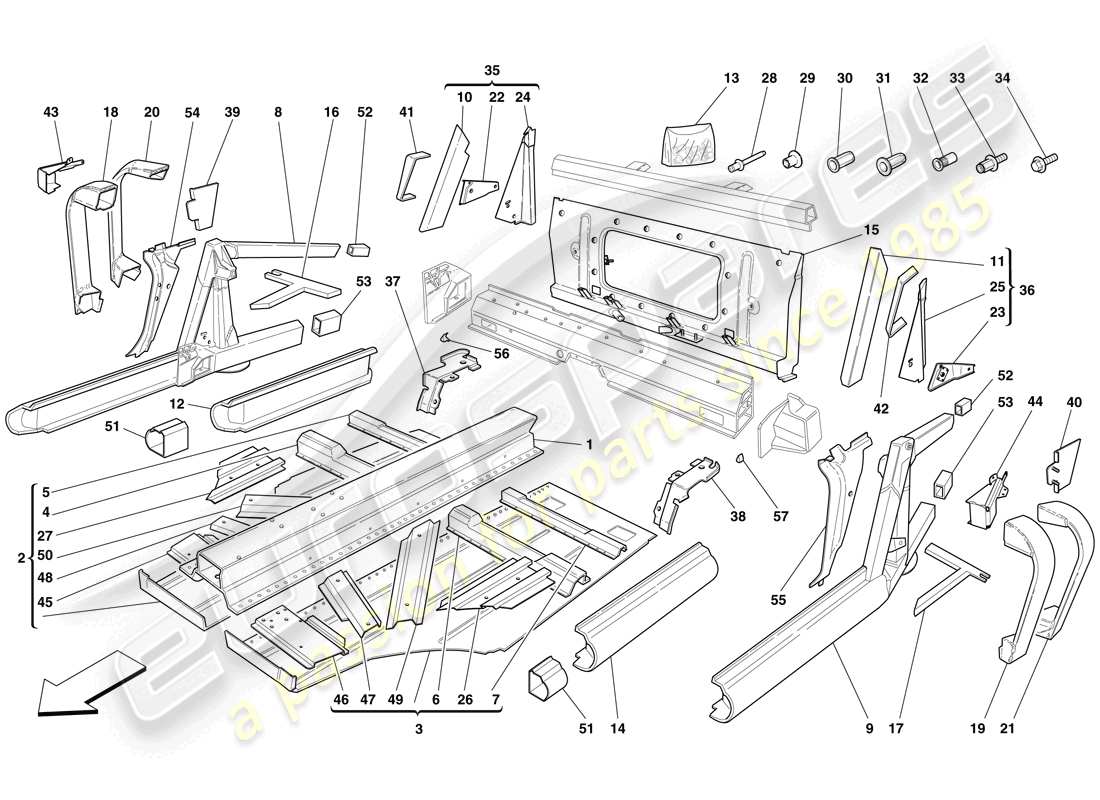

Ferrari F430 Spider (USA) CENTRAL ELEMENTS AND PANELS Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                                  #
                                                                  Numero di parte
                                                                  Descrizione
                                                                  Prezzo
                                                                  # 001
                                                                  MPN: 985194938
                                                                  CONSOLE CENTRALE COMPLETA
                                                                  Superamento
                                                                  Superamento
                                                                  # 002
                                                                  MPN: 68886311
                                                                  SEMI-PAVIMENTO DX COMPLETO
                                                                  -Richiesta autorizzazione ASM- -Non per GD-
                                                                  da £2.348,92
                                                                  da £2.348,92
                                                                  Questa parte sostituisce il numero di parte 68886300
                                                                  # 002
                                                                  MPN: 69413211
                                                                  SEMI-PAVIMENTO DX COMPLETO
                                                                  -Richiedere autorizzazione ASM- -Vale per GD-
                                                                  da £119,40
                                                                  da £119,40
                                                                  Questa parte sostituisce il numero di parte 69413200
                                                                  # 003
                                                                  MPN: 68886411
                                                                  SEMI-PAVIMENTO SX COMPLETO
                                                                  -Richiesta autorizzazione ASM- -Non per GD-
                                                                  da £3.007,72
                                                                  da £3.007,72
                                                                  Questa parte sostituisce il numero di parte 68886400
                                                                  # 003
                                                                  MPN: 69413311
                                                                  SEMI-PAVIMENTO SX COMPLETO
                                                                  -Richiedere autorizzazione ASM- -Vale per GD-
                                                                  da £4.700,69
                                                                  da £4.700,69
                                                                  Questa parte sostituisce il numero di parte 69413300
                                                                  # 004
                                                                  MPN: 985207193
                                                                  TRAVERSA ANTERIORE DX
                                                                  -Richiedere autorizzazione ASM-
                                                                  Superamento
                                                                  Superamento
                                                                  # 005
                                                                  MPN: 985205203
                                                                  TRAVERSA POSTERIORE DX
                                                                  -Richiedere autorizzazione ASM-
                                                                  Superamento
                                                                  Superamento
                                                                  # 006
                                                                  MPN: 985207192
                                                                  TRAVERSA ANTERIORE SX
                                                                  -Richiedere autorizzazione ASM-
                                                                  Superamento
                                                                  Superamento
                                                                  # 007
                                                                  MPN: 985205202
                                                                  TRAVERSA POSTERIORE SX
                                                                  -Richiedere autorizzazione ASM-
                                                                  Superamento
                                                                  Superamento
                                                                  # 008
                                                                  MPN: 69326511
                                                                  SOGLIA LATERALE POSTERIORE DX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £3.125,45
                                                                  da £3.125,45
                                                                  Questa parte sostituisce il numero di parte 69326500
                                                                  # 009
                                                                  MPN: 69326611
                                                                  SOGLIA LATERALE POSTERIORE SX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £3.125,45
                                                                  da £3.125,45
                                                                  Questa parte sostituisce il numero di parte 69326600
                                                                  # 010
                                                                  MPN: 985166232
                                                                  RINFORZO MEMBRO SCATOLATO DX
                                                                  da £151,00
                                                                  da £151,00
                                                                  Questa parte sostituisce il numero di parte 166232
                                                                  # 011
                                                                  MPN: 985166132
                                                                  RINFORZO MEMBRO SCATOLA SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 012
                                                                  MPN: 985203612
                                                                  DAVANZALE DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 013
                                                                  MPN: 70000950
                                                                  KIT INSERTI DI RIPARAZIONE
                                                                  da £990,98
                                                                  da £990,98
                                                                  # 014
                                                                  MPN: 985203611
                                                                  DAVANZALE SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 015
                                                                  MPN: 985216187
                                                                  FIREWALL POSTERIORE COMPLETO
                                                                  Superamento
                                                                  Superamento
                                                                  # 016
                                                                  MPN: 64811011
                                                                  TELAIO DI FISSAGGIO POSTERIORE DX
                                                                  da £141,56
                                                                  da £141,56
                                                                  Questa parte sostituisce il numero di parte 64811000
                                                                  # 017
                                                                  MPN: 64811111
                                                                  TELAIO DI FISSAGGIO POSTERIORE SX
                                                                  da £141,56
                                                                  da £141,56
                                                                  Questa parte sostituisce il numero di parte 64811100
                                                                  # 018
                                                                  MPN: 65153411
                                                                  SOTTOSTRUTTURA LATERALE ANTERIORE DX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £725,71
                                                                  da £725,71
                                                                  Questa parte sostituisce il codice articolo 65153400 che abbiamo in magazzino
                                                                  # 019
                                                                  MPN: 65153511
                                                                  SOTTOSTRUTTURA LATERALE ANTERIORE SX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £160,43
                                                                  da £160,43
                                                                  Questa parte sostituisce il numero di parte 65153500
                                                                  # 020
                                                                  MPN: 65998111
                                                                  SOTTOSTRUTTURA LATERALE POSTERIORE DX
                                                                  da £351,14
                                                                  da £351,14
                                                                  Questa parte sostituisce il codice articolo 65998100 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
                                                                  # 021
                                                                  MPN: 65998211
                                                                  SOTTOSTRUTTURA LATERALE POSTERIORE SX
                                                                  da £191,84
                                                                  da £191,84
                                                                  Questa parte sostituisce il numero di parte 65998200 - e 1 altro. Fare clic per visualizzare i dettagli
                                                                  # 022
                                                                  MPN: 64804311
                                                                  RINFORZO MONTAGGIO AVVOLGIMENTO DX
                                                                  da £54,83
                                                                  da £54,83
                                                                  Questa parte sostituisce il codice articolo 64804300 che abbiamo in magazzino
                                                                  # 023
                                                                  MPN: 64804411
                                                                  RINFORZO MONTAGGIO ARROTOLATORE CINGHIA SX
                                                                  Questa parte sostituisce il codice articolo 64804400 che abbiamo in magazzino
                                                                  # 024
                                                                  MPN: 64803511
                                                                  PIASTRA LATERALE DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 025
                                                                  MPN: 64803611
                                                                  PIASTRA LATERALE SX
                                                                  Questa parte sostituisce il numero di parte 64803600
                                                                  # 026
                                                                  MPN: 985196081
                                                                  RINFORZO IMPATTO SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 027
                                                                  MPN: 985196082
                                                                  RINFORZO IMPATTO DESTRO
                                                                  Superamento
                                                                  Superamento
                                                                  # 028
                                                                  MPN: 14642891
                                                                  RIVETTO POP
                                                                  -L. 14mm-
                                                                  da £0,71
                                                                  da £0,71
                                                                  # 029
                                                                  MPN: 65133800
                                                                  RIVETTO AUTOPERFORANTE
                                                                  -L. 6.4mm-
                                                                  da £0,54
                                                                  da £0,54
                                                                  # 030
                                                                  MPN: 15180411
                                                                  RIVETTO CIECO ESAGONALE
                                                                  da £0,95
                                                                  da £0,95
                                                                  # 030
                                                                  MPN: 15624211
                                                                  RIVETTO ESAGONALE
                                                                  -M4-
                                                                  da £0,81
                                                                  da £0,81
                                                                  # 030
                                                                  MPN: 15624311
                                                                  RIVETTO ESAGONALE
                                                                  -M5-
                                                                  da £1,91
                                                                  da £1,91
                                                                  # 030
                                                                  MPN: 15624411
                                                                  RIVETTO ESAGONALE
                                                                  -M6- -Non più fornito- -Sostituito da 248146-
                                                                  da £0,87
                                                                  da £0,87
                                                                  # 030
                                                                  MPN: 15624511
                                                                  RIVETTO ESAGONALE
                                                                  -M8-
                                                                  da £0,71
                                                                  da £0,71
                                                                  # 030
                                                                  MPN: 248146
                                                                  RIVETTO ESAGONALE
                                                                  -M6-
                                                                  da £0,58
                                                                  da £0,58
                                                                  Questa parte sostituisce il numero di parte 15624411
                                                                  # 031
                                                                  MPN: 65151200
                                                                  RIVETTO
                                                                  -M6-
                                                                  da £2,92
                                                                  da £2,92
                                                                  # 032
                                                                  MPN: 166101
                                                                  RIVETTO ZIGRINATO
                                                                  -M4-
                                                                  da £0,87
                                                                  da £0,87
                                                                  # 032
                                                                  MPN: 60853400
                                                                  RIVETTO
                                                                  da £0,87
                                                                  da £0,87
                                                                  # 032
                                                                  MPN: 65135000
                                                                  RIVETTO ZIGRINATO
                                                                  -M8-
                                                                  da £0,73
                                                                  da £0,73
                                                                  # 032
                                                                  MPN: 65319800
                                                                  RIVETTO ZIGRINATO DADO
                                                                  -M5-
                                                                  da £0,54
                                                                  da £0,54
                                                                  # 032
                                                                  MPN: 65930400
                                                                  RIVETTO ZIGRINATO
                                                                  -M6-
                                                                  da £0,58
                                                                  da £0,58
                                                                  # 033
                                                                  MPN: 65065400
                                                                  PRIGIONIERO A TESTA ESAGONALE
                                                                  -M6-
                                                                  da £1,98
                                                                  da £1,98
                                                                  # 034
                                                                  MPN: 13836771
                                                                  VITE
                                                                  da £1,31
                                                                  da £1,31
                                                                  # 035
                                                                  MPN: 66464811
                                                                  MEMBRO SCATOLA PILASTRO POSTERIORE DX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £467,68
                                                                  da £467,68
                                                                  Questa parte sostituisce il codice articolo 66464800 che abbiamo in magazzino
                                                                  # 036
                                                                  MPN: 66464911
                                                                  MEMBRO SCATOLA PILASTRO POSTERIORE SX
                                                                  -Richiedere autorizzazione ASM-
                                                                  da £467,68
                                                                  da £467,68
                                                                  Questa parte sostituisce il codice articolo 66464900 che abbiamo in magazzino
                                                                  # 037
                                                                  MPN: 65386111
                                                                  COPERTURA CENTRALE PER ATTACCO DX
                                                                  da £30,64
                                                                  da £30,64
                                                                  Questa parte sostituisce il numero di parte 65386100
                                                                  # 038
                                                                  MPN: 65386211
                                                                  COPERTURA CENTRALE PER ATTACCO SX
                                                                  da £30,64
                                                                  da £30,64
                                                                  Questa parte sostituisce il numero di parte 65386200
                                                                  # 039
                                                                  MPN: 985182624
                                                                  PANNELLO DI PROTEZIONE SERBATOIO DX
                                                                  -Non più fornito- -Sostituito da 985219918-
                                                                  # 039
                                                                  MPN: 985219918
                                                                  PANNELLO DI PROTEZIONE SERBATOIO DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 040
                                                                  MPN: 985182623
                                                                  PANNELLO DI PROTEZIONE SERBATOIO SX
                                                                  -Non più fornito- -Sostituito da 985219843-
                                                                  # 040
                                                                  MPN: 985219843
                                                                  PANNELLO DI PROTEZIONE SERBATOIO SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 041
                                                                  MPN: 65903611
                                                                  RINFORZO SCONTRANTE DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 042
                                                                  MPN: 65903711
                                                                  RINFORZO SCONTRANTE SX
                                                                  da £20,88
                                                                  da £20,88
                                                                  Questa parte sostituisce il numero di parte 65903700
                                                                  # 043
                                                                  MPN: 985202682
                                                                  RINFORZO POSTERIORE DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 044
                                                                  MPN: 985202681
                                                                  RINFORZO POSTERIORE SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 045
                                                                  MPN: 985207194
                                                                  TRAVERSA ANTERIORE MONTAGGIO BATTERIA
                                                                  -Non per GD-
                                                                  Superamento
                                                                  Superamento
                                                                  # 045
                                                                  MPN: 985208941
                                                                  TRAVERSA ANTERIORE MONTAGGIO BATTERIA
                                                                  -Vale per GD-
                                                                  Superamento
                                                                  Superamento
                                                                  # 046
                                                                  MPN: 985207195
                                                                  ATTACCO ANTERIORE 'OMEGA' PER FUSIONE DEL PEDALE ACCELERATORE
                                                                  -Non per GD-
                                                                  Superamento
                                                                  Superamento
                                                                  # 046
                                                                  MPN: 985208940
                                                                  ATTACCO ANTERIORE 'OMEGA' PER FUSIONE DEL PEDALE ACCELERATORE
                                                                  -Vale per GD-
                                                                  Superamento
                                                                  Superamento
                                                                  # 047
                                                                  MPN: 985207196
                                                                  RINFORZO ANTERIORE SX
                                                                  da £306,41
                                                                  da £306,41
                                                                  # 048
                                                                  MPN: 985207197
                                                                  RINFORZO ANTERIORE DX
                                                                  -Non per GD-
                                                                  Questa parte sostituisce il numero di parte 207197
                                                                  # 048
                                                                  MPN: 985208939
                                                                  RINFORZO ANTERIORE DX
                                                                  -Vale per GD-
                                                                  Superamento
                                                                  Superamento
                                                                  # 049
                                                                  MPN: 985194986
                                                                  RINFORZO POSTERIORE SX
                                                                  -Non più fornito- -Sostituito da 985207198-
                                                                  Superamento
                                                                  Superamento
                                                                  # 049
                                                                  MPN: 985207198
                                                                  RINFORZO POSTERIORE SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 050
                                                                  MPN: 985194988
                                                                  RINFORZO POSTERIORE DX
                                                                  -Non più fornito- -Sostituito da 985207199-
                                                                  Superamento
                                                                  Superamento
                                                                  # 050
                                                                  MPN: 985207199
                                                                  RINFORZO POSTERIORE DX
                                                                  Superamento
                                                                  Superamento
                                                                  # 051
                                                                  MPN: 985181981
                                                                  NUCLEO RIPARATORE
                                                                  Superamento
                                                                  Superamento
                                                                  # 052
                                                                  MPN: 985181980
                                                                  NUCLEO INTERNO SUPERIORE
                                                                  Superamento
                                                                  Superamento
                                                                  # 053
                                                                  MPN: 985181979
                                                                  NUCLEO INTERNO INFERIORE
                                                                  Superamento
                                                                  Superamento
                                                                  # 054
                                                                  MPN: 69424411
                                                                  PILASTRO CENTRALE DESTRO
                                                                  Superamento
                                                                  Superamento
                                                                  # 055
                                                                  MPN: 69424511
                                                                  PILASTRO CENTRALE SX
                                                                  Superamento
                                                                  Superamento
                                                                  # 056
                                                                  MPN: 69408411
                                                                  STAFFA DESTRA
                                                                  # 057
                                                                  MPN: 69408511
                                                                  STAFFA SX
