ferrari f430 spider (europe) impianto idraulico e gruppo pompa elettroidraulica diagramma delle parti

0119 - IMPIANTO IDRAULICO E GRUPPO POMPA ELETTROIDRAULICA

Ferrari F430 Spider (Europe) HYDRAULIC SYSTEM AND ELECTROHYDRAULIC PUMP UNIT Diagramma delle parti

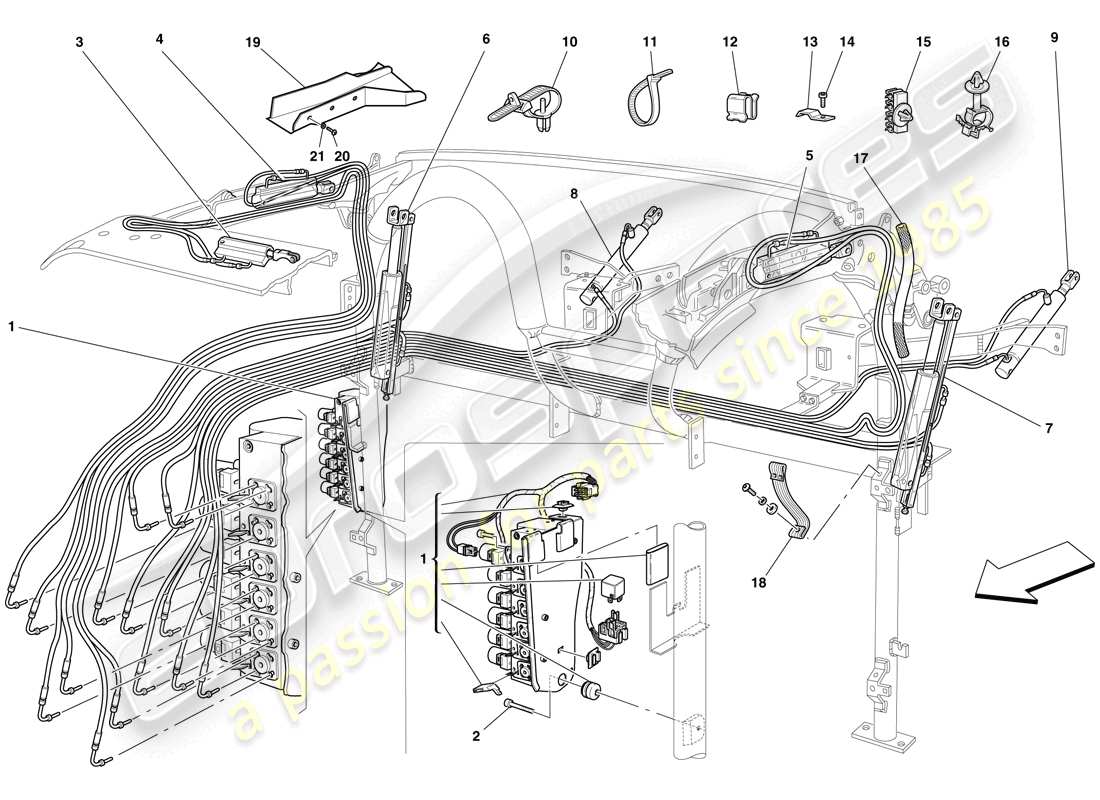

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                              #
                                              Numero di parte
                                              Descrizione
                                              Chiave
                                              Prezzo
                                              # 000
                                              MPN: 66954300
                                              IMPIANTO IDRAULICO COMPLETO
                                              da £1.756,13
                                              da £1.756,13
                                              TUBI IDRAULICI DEL TETTO COMPLETI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 001
                                              MPN: 66376000
                                              ECU ELETTROIDRAULICA
                                              da £17.199,46
                                              da £17.199,46
                                              POMPA ELETTROIDRAULICA. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 002
                                              MPN: 66683600
                                              VITE
                                              da £5,69
                                              da £5,69
                                              VITE. Genuine Ferrari Parte - Nuovo in magazzino
                                              # 003
                                              MPN: 66454700
                                              PIASTRA TELAIO DEL TETTO CILINDRO PRINCIPALE
                                              da £441,19
                                              da £441,19
                                              CILINDRO PRINCIPALE CON TENUTA SUPERIORE DEL TELAIO Genuine Ferrari Parte - Nuovo in magazzino
                                              # 004
                                              MPN: 66454100
                                              CILINDRO ATTUATORE TELAIO SECONDARIO DX
                                              da £459,42
                                              da £459,42
                                              TENUTA SUPERIORE TELAIO SECONDARIO DX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 005
                                              MPN: 66454000
                                              PIASTRA TELAIO TETTO CILINDRO SECONDARIO SX
                                              da £459,42
                                              da £459,42
                                              GUARNIZIONE SUPERIORE TELAIO SECONDARIO SX Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 006
                                              MPN: 66453900
                                              CILINDRO PRINCIPALE DX COMPLETO
                                              da £377,97
                                              da £377,97
                                              CILINDRO PRINCIPALE DX COMPLETO. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              CILINDRO PRINCIPALE DX COMPLETO. Genuine Parte Ferrari: usata in magazzino
                                              # 007
                                              MPN: 66453800
                                              CILINDRO PRINCIPALE SX COMPLETO
                                              da £270,46
                                              da £270,46
                                              CILINDRO PRINCIPALE SX COMPLETO. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              CILINDRO PRINCIPALE SX COMPLETO. Genuine Parte Ferrari: usata in magazzino
                                              # 008
                                              MPN: 66454300
                                              PROTEZIONE CILINDRO POSTERIORE DX
                                              da £624,54
                                              da £624,54
                                              PROTEZIONE POSTERIORE CILINDRO DX. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 009
                                              MPN: 66454200
                                              PROTEZIONE CILINDRO POSTERIORE SX
                                              da £609,85
                                              da £609,85
                                              CILINDRO SX. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 010
                                              MPN: 66686500
                                              MORSETTO
                                              da £1,48
                                              da £1,48
                                              MORSETTO. Genuine Ferrari Parte - Nuovo in magazzino
                                              # 011
                                              MPN: 66686600
                                              MORSETTO
                                              da £1,08
                                              da £1,08
                                              MORSETTO. Genuine Ferrari Parte - Nuovo in magazzino
                                              # 012
                                              MPN: 66686700
                                              CLIP
                                              da £2,36
                                              da £2,36
                                              CLIP. Genuine Ferrari Parte - Nuovo in magazzino
                                              # 013
                                              MPN: 66686800
                                              staffa
                                              da £3,76
                                              da £3,76
                                              STAFFA. Genuine Ferrari Parte - Nuovo in magazzino
                                              # 014
                                              MPN: 66683900
                                              VITE
                                              da £3,76
                                              da £3,76
                                              VITE Genuine Ferrari Parte - Nuovo in magazzino
                                              # 015
                                              MPN: 67049000
                                              CLIP
                                              da £2,78
                                              da £2,78
                                              CLIP. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 016
                                              MPN: 67049100
                                              MORSETTO
                                              da £1,66
                                              da £1,66
                                              MORSETTO. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              MORSETTO. Genuine Ferrari Parte - Nuovo (altro) in magazzino
                                              MORSETTO
                                              # 017
                                              MPN: 67049200
                                              GUAINA
                                              da £16,43
                                              da £16,43
                                              GUAINA. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 018
                                              MPN: 67049300
                                              ELASTICO RITEGNO TUBO
                                              da £22,97
                                              da £22,97
                                              TUBI FLESSIBILI DI RITEGNO. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                              # 019
                                              MPN: 81060800
                                              SUPPORTO DX
                                              da £134,44
                                              da £134,44
                                              SUPPORTO Genuine Ferrari Parte - Nuovo in magazzino
                                              # 019
                                              MPN: 81060900
                                              SUPPORTO SX
                                              da £134,44
                                              da £134,44
                                              SUPPORTO Genuine Ferrari Parte - Nuovo in magazzino
                                              # 020
                                              MPN: 65377400
                                              VITE
                                              da £1,11
                                              da £1,11
                                              Questa parte sostituisce il numero di parte 156814 - e 3 altro. Fare clic per visualizzare i dettagli
                                              VITE Genuine Ferrari Parte - Nuovo in magazzino
                                              VITE TBEI M6X1X18TECNOFRE (65377400) Genuine Maserati Parte - Nuovo in magazzino
                                              # 021
                                              MPN: 11194779
                                              Rondella
                                              da £0,47
                                              da £0,47
                                              Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                              RONDELLA Rondella IN GOMMA 6.4-1 (11194779) Genuine Maserati Parte - Nuovo (Per ordinare)
