ferrari f430 scuderia spider 16m (usa) serbatoi carburante e bocchettone di riempimento diagramma delle parti

0012 - SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO

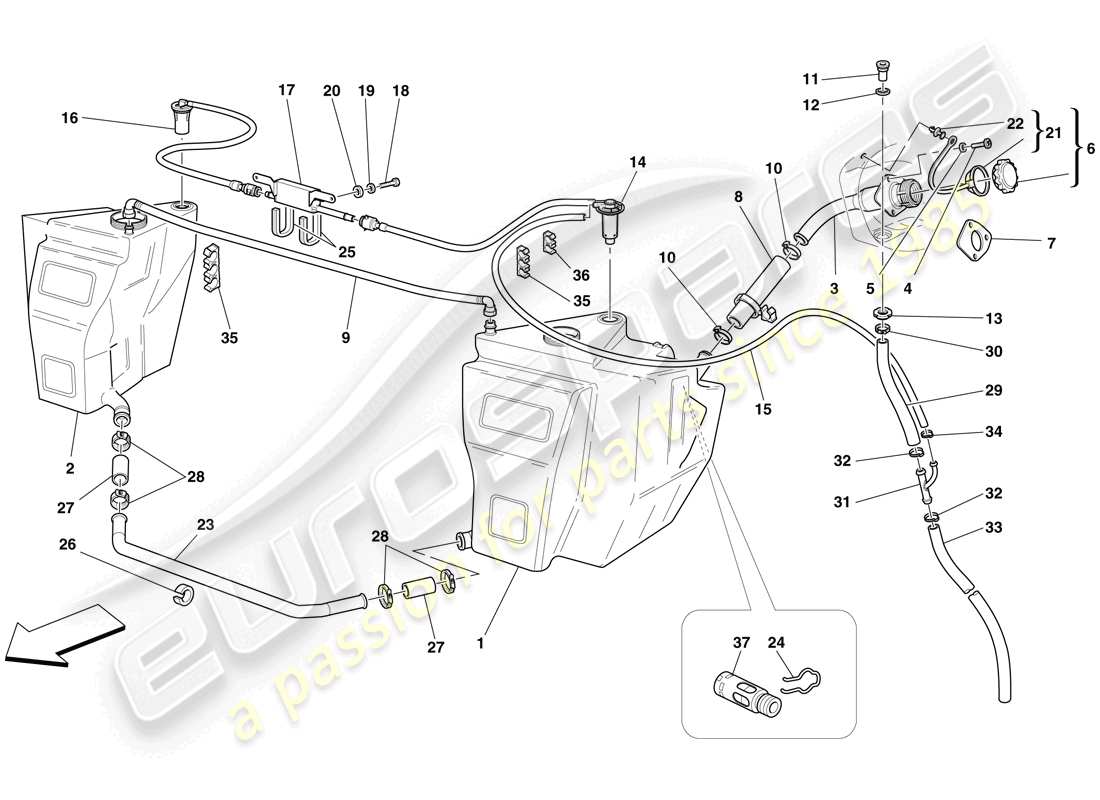

Ferrari F430 Scuderia Spider 16M (USA) FUEL TANKS AND FILLER NECK Diagramma delle parti

Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
  • Puoi riposizionare il diagramma trascinandolo
  • È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
  • È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
  • È possibile fare clic su un hotspot nello schema delle parti per individuare la parte nella tabella
  • Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
                                                              #
                                                              Numero di parte
                                                              Descrizione
                                                              Chiave
                                                              Prezzo
                                                              # 001
                                                              MPN: 231403
                                                              SERBATOIO CARBURANTE SX
                                                              -Vale fino all'Ass. No. 82484- -Applicabile fino ad esaurimento-
                                                              Superamento
                                                              Superamento
                                                              Questa parte sostituisce il numero di parte 239879
                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                              # 001
                                                              MPN: 248139
                                                              SERBATOIO CARBURANTE SX
                                                              -Applicabile dall'Ass. No. 82485- -Applicabile dopo l'esaurimento di 231403-
                                                              da £1.051,47
                                                              da £1.051,47
                                                              Questa parte sostituisce il numero di parte 231403 - e 1 altro. Fare clic per visualizzare i dettagli
                                                              SERBATOIO CARBURANTE SX Genuine Ferrari Parte - Nuovo in magazzino
                                                              SERBATOIO CARBURANTE SX Genuine Parte Ferrari: usata in magazzino
                                                              # 002
                                                              MPN: 231404
                                                              SERBATOIO CARBURANTE DX
                                                              da £1.362,84
                                                              da £1.362,84
                                                              Questa parte sostituisce il numero di parte 239878
                                                              SERBATOIO CARBURANTE DX Genuine Ferrari Parte - Nuovo in magazzino
                                                              # 003
                                                              MPN: 231930
                                                              BOCCHETTONE
                                                              da £878,80
                                                              da £878,80
                                                              BOCCHETTONE Genuine Ferrari Parte - Nuovo in magazzino
                                                              BOCCHETTONE Genuine Parte Ferrari: usata in magazzino
                                                              # 004
                                                              MPN: 64686900
                                                              VITE
                                                              da £0,53
                                                              da £0,53
                                                              Questa parte sostituisce il numero di parte 14778818
                                                              VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                              # 005
                                                              MPN: 12601274
                                                              Rondella
                                                              da £0,53
                                                              da £0,53
                                                              Questa parte sostituisce il numero di parte 12601221 - e 5 altro. Fare clic per visualizzare i dettagli
                                                              Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                              Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                              # 006
                                                              MPN: 190469
                                                              TAPPO COMPLETO
                                                              da £114,19
                                                              da £114,19
                                                              TAPPO DEL SERBATOIO Genuine Ferrari Parte - Nuovo in magazzino
                                                              TAPPO DEL SERBATOIO Genuine Parte Ferrari: usata in magazzino
                                                              # 007
                                                              MPN: 235256
                                                              GUARNIZIONE
                                                              da £33,02
                                                              da £33,02
                                                              GUARNIZIONE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 008
                                                              MPN: 232567
                                                              TUBO DI CONNESSIONE DEL COLLO DEL RIEMPIMENTO DEL CARBURANTE
                                                              da £245,38
                                                              da £245,38
                                                              Questa parte sostituisce il numero di parte 198481
                                                              TUBO IN GOMMA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 009
                                                              MPN: 207054
                                                              TUBO DI CONNESSIONE BOLLA D'ARIA DEL SERBATOIO
                                                              -Valido fino ad esaurimento-
                                                              Superamento
                                                              Superamento
                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                              # 009
                                                              MPN: 244830
                                                              TUBO DI CONNESSIONE BOLLA D'ARIA DEL SERBATOIO
                                                              -Applicabile dopo l'esaurimento di 207054-
                                                              da £25,95
                                                              da £25,95
                                                              Questa parte sostituisce il numero di parte 207054 - e 1 altro. Fare clic per visualizzare i dettagli
                                                              SERBATOI ARIA CAMPANA ATTACCO PI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              SERBATOI ARIA CAMPANA ATTACCO PI Genuine Parte Ferrari: usata in magazzino
                                                              # 010
                                                              MPN: 170127
                                                              MORSETTO PER COLLARE
                                                              da £0,99
                                                              da £0,99
                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                              COLLETTO PER MANICA Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 011
                                                              MPN: 64872000
                                                              CONNETTORE TUBO
                                                              da £4,42
                                                              da £4,42
                                                              MANICA. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              MANICA Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 012
                                                              MPN: 65064500
                                                              GUARNIZIONE
                                                              da £1,18
                                                              da £1,18
                                                              GUARNIZIONE Genuine Ferrari Parte - Nuovo in magazzino
                                                              GUARNIZIONE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 014
                                                              MPN: 208895
                                                              VALVOLA CON TUBO SX
                                                              -Vale fino all'Ass. No. 78239-
                                                              da £405,82
                                                              da £405,82
                                                              VALVOLA SX CON TUBO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 014
                                                              MPN: 243907
                                                              VALVOLA CON TUBO SX
                                                              -Applicabile dall'Ass. No. 78240-
                                                              da £217,06
                                                              da £217,06
                                                              VALVOLA SX CON TUBO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 015
                                                              MPN: 211283
                                                              TUBO IN GOMMA
                                                              da £33,02
                                                              da £33,02
                                                              TUBO IN GOMMA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 016
                                                              MPN: 208894
                                                              VALVOLA CON TUBO DX
                                                              -Vale fino all'Ass. No. 78239-
                                                              da £42,04
                                                              da £42,04
                                                              VALVOLA DX CON TUBO Genuine Ferrari Parte - Nuovo in magazzino
                                                              VALVOLA DX CON TUBO Genuine Parte Ferrari: usata in magazzino
                                                              # 016
                                                              MPN: 243908
                                                              VALVOLA CON TUBO DX
                                                              -Applicabile dall'Ass. No. 78240-
                                                              da £70,77
                                                              da £70,77
                                                              VALVOLA DX CON TUBO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 017
                                                              MPN: 209010
                                                              SEPARATORE DI VAPORE
                                                              -Vale fino all'Ass. No. 78239-
                                                              da £209,26
                                                              da £209,26
                                                              DISAREATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              DISAREATORE Genuine Parte Ferrari: usata in magazzino
                                                              # 017
                                                              MPN: 244882
                                                              SEPARATORE DI VAPORE
                                                              -Applicabile dall'Ass. No. 78240-
                                                              da £88,58
                                                              da £88,58
                                                              DISAREATORE Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 018
                                                              MPN: 62940900
                                                              VITE
                                                              da £0,85
                                                              da £0,85
                                                              Questa parte sostituisce il numero di parte 67352400
                                                              VITE Genuine Ferrari Parte - Nuovo in magazzino
                                                              VITE A TESTA CILINDRICA CON ESTRATTO M6X15 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 019
                                                              MPN: 127494
                                                              Rondella
                                                              da £0,53
                                                              da £0,53
                                                              Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
                                                              Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                              Rondella Genuine Maserati Parte - Nuovo in magazzino
                                                              # 020
                                                              MPN: 10523424
                                                              Rondella
                                                              da £0,53
                                                              da £0,53
                                                              Rondella Genuine Ferrari Parte - Nuovo in magazzino
                                                              Rondella Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 021
                                                              MPN: 196949
                                                              ANELLO COMPLETO
                                                              da £16,03
                                                              da £16,03
                                                              SQUILLO Genuine Ferrari Parte - Nuovo in magazzino
                                                              # 022
                                                              MPN: 186172
                                                              CLIP
                                                              da £0,54
                                                              da £0,54
                                                              FERMO PER CORDA. Genuine Ferrari Parte - Nuovo in magazzino
                                                              CLIP PER CORDA TAPPO CARBURANTE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 023
                                                              MPN: 224755
                                                              TUBO RACCORDO SERBATOIO
                                                              da £239,82
                                                              da £239,82
                                                              Questa parte sostituisce il numero di parte 203788 - e 2 altro. Fare clic per visualizzare i dettagli
                                                              TUBO COLLEGAMENTO SERBATOI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              TUBO COLLEGAMENTO SERBATOI Genuine Parte Ferrari: usata in magazzino
                                                              # 024
                                                              MPN: 181930
                                                              CLIP
                                                              -Vale fino all'Ass. No. 82484- -Applicabile fino ad esaurimento-
                                                              da £10,65
                                                              da £10,65
                                                              PRIMAVERA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              CLIP PER D.30 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 025
                                                              MPN: 69101300
                                                              AMMORTIZZATORE DI VIBRAZIONI
                                                              da £0,47
                                                              da £0,47
                                                              ANTIVIBRANTI Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 026
                                                              MPN: 177437
                                                              SPESSORE IN GOMMA
                                                              da £21,66
                                                              da £21,66
                                                              DISTANZIALE IN GOMMA Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 027
                                                              MPN: 232568
                                                              TUBO IN GOMMA
                                                              Superamento
                                                              Superamento
                                                              Questa parte sostituisce il codice articolo 196299 che abbiamo in magazzino
                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                              # 028
                                                              MPN: 180957
                                                              COLLARE A VITE
                                                              da £0,72
                                                              da £0,72
                                                              CLIP TUBO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 029
                                                              MPN: 213294
                                                              TRAY-TO-3-WAY TUBO
                                                              da £14,10
                                                              da £14,10
                                                              Genuine Ferrari Parte (non più disponibile su ordinazione)
                                                              TUBO DALLA VASCA A 3-WAY Genuine Parte Ferrari: usata in magazzino
                                                              # 030
                                                              MPN: 177553
                                                              MORSETTO
                                                              da £0,54
                                                              da £0,54
                                                              CLIP Genuine Ferrari Parte - Nuovo in magazzino
                                                              MORSETTO Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 031
                                                              MPN: 195439
                                                              UNIONE A TRE VIE
                                                              da £29,60
                                                              da £29,60
                                                              3-WAY UNIONE. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              3-WAY UNIONE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              3-WAY UNIONE. Genuine Parte Ferrari: usata in magazzino
                                                              # 032
                                                              MPN: 13433570
                                                              MORSETTO
                                                              da £0,53
                                                              da £0,53
                                                              COLLETTO PER MANICA Genuine Ferrari Parte - Nuovo in magazzino
                                                              COLLARE A VITE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 033
                                                              MPN: 213295
                                                              3-WAY-TO-REAR TUBO
                                                              da £34,73
                                                              da £34,73
                                                              TUBO DA 3-WAY AL FONDO Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              # 034
                                                              MPN: 13432270
                                                              COLLARE PER RACCORDO TUBO
                                                              da £0,64
                                                              da £0,64
                                                              COLLETTO PER MANICA Genuine Ferrari Parte - Nuovo in magazzino
                                                              COLLARE A VITE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 035
                                                              MPN: 183098
                                                              CLIP
                                                              da £1,14
                                                              da £1,14
                                                              CLIP Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              CLIP Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 036
                                                              MPN: 140727
                                                              CLIP
                                                              da £0,53
                                                              da £0,53
                                                              PRIMAVERA Genuine Ferrari Parte - Nuovo in magazzino
                                                              CLIP DI FISSAGGIO TUBO D.14 Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 037
                                                              MPN: 181929
                                                              VALVOLA D'INTERRUZIONE
                                                              -Vale fino all'Ass. No. 82484- -Applicabile fino ad esaurimento-
                                                              da £160,43
                                                              da £160,43
                                                              VALVOLA ON-OFF. Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              VALVOLA DI RITEGNO DEL CARBURANTE Genuine Maserati Parte - Nuovo (Per ordinare)
                                                              # 037
                                                              MPN: 237407
                                                              VALVOLA D'INTERRUZIONE
                                                              -Applicabile dall'Ass. No. 82485- -Applicabile dopo l'esaurimento di 181929-
                                                              da £17,00
                                                              da £17,00
                                                              VALVOLA ON-OFF Genuine Ferrari Parte - Nuovo (Per ordinare)
                                                              VALVOLA DI RITEGNO DEL CARBURANTE Genuine Maserati Parte - Nuovo (Per ordinare)
