0031 - Cambio - Coperture

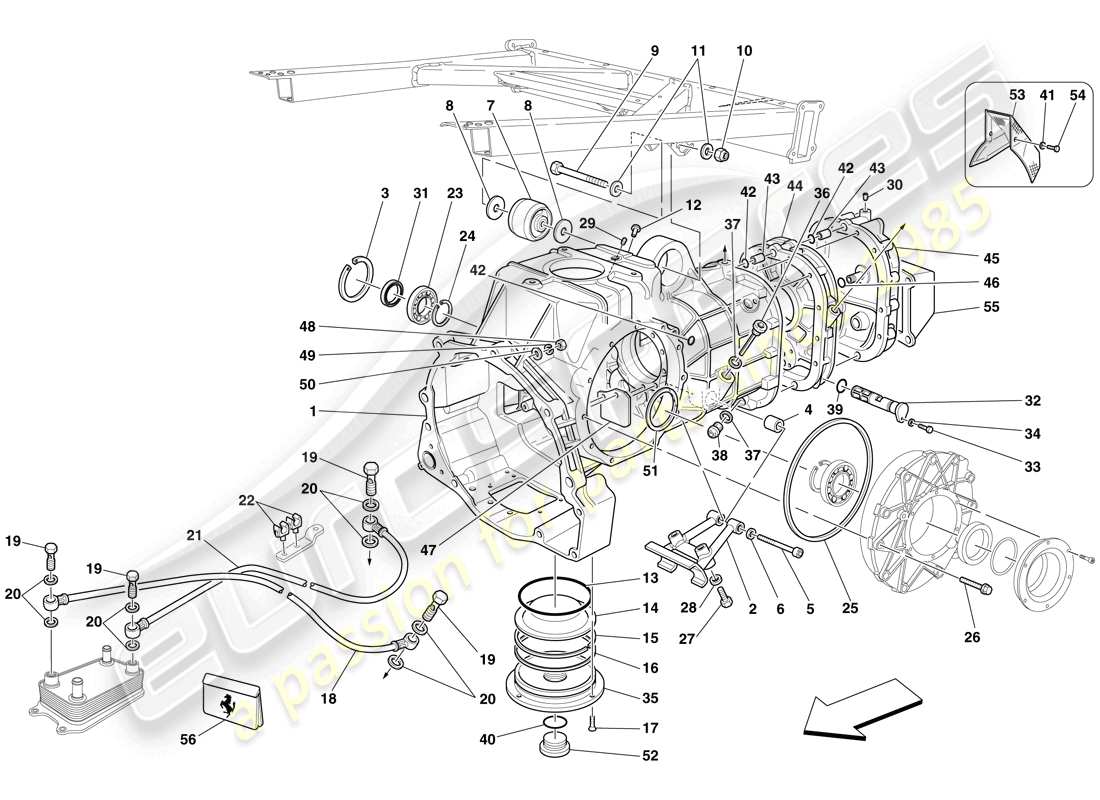

Ferrari F430 Scuderia (RHD) GEARBOX - COVERS Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 212633
ALLOGGIAMENTO DEL CAMBIO
-Vale fino all'Ass. No. 77100-
da £3.439,15
da £3.439,15
# 000
MPN: 239229
ALLOGGIAMENTO DEL CAMBIO
-Applicabile dall'Ass. N. 77101- -Applicabile dal cambio N. 131521-
da £6.049,19
da £6.049,19
# 001
MPN: 230483

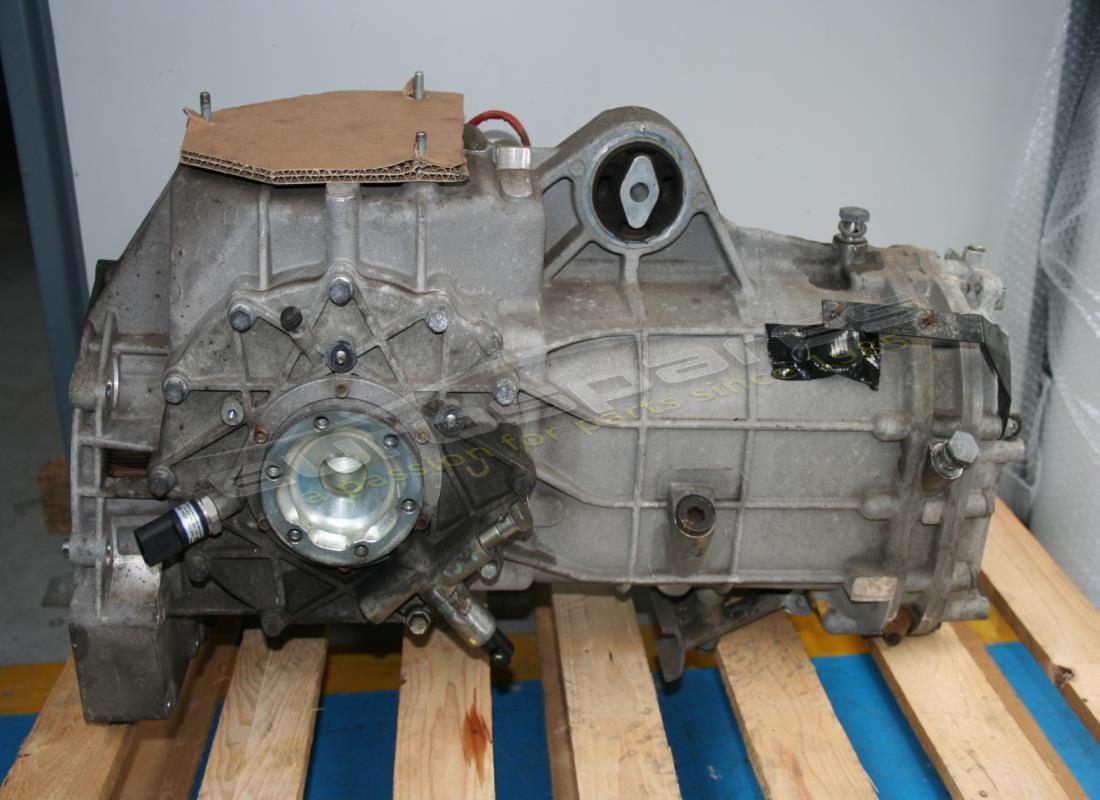

CAMBIO COMPLETO
-Richiesta autorizzazione ASM- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 247320
CAMBIO COMPLETO
-Ordinare anche il kit supplementare rif. 56- -Richiedi autorizzazione ASM-
da £16.328,92
da £16.328,92
Questa parte sostituisce il numero di parte 230483 - e 2 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 215599
AMMORTIZZATORE STAFFA DI RITENZIONE
da £89,18
da £89,18
# 003
MPN: 185723
ANELLO SEEGER
da £2,65
da £2,65
# 004
MPN: 213174
BOCCOLA
-Est. D. 32 mm- - Int. D. 17 mm-
da £44,03
da £44,03
# 005
MPN: 14314774
VITE
da £4,39
da £4,39
# 006
MPN: 13507734
Rondella
da £0,94
da £0,94
# 007
MPN: 237531
BOCCOLA DI MONTAGGIO
da £48,61
da £48,61
Questa parte sostituisce il numero di parte 220338
# 008
MPN: 188141
VOLANO DI CONTENIMENTO
da £27,42
da £27,42
# 009
MPN: 11117134
VITE
da £10,25
da £10,25
# 010
MPN: 106004
NOCE
da £2,64
da £2,64
# 011
MPN: 14496824
Rondella
da £0,53
da £0,53
Questa parte sostituisce il codice articolo 14496821 che abbiamo in magazzino
# 012
MPN: 197797
RESPIRO
da £18,42
da £18,42
# 013
MPN: 190183
O-RING
da £9,14
da £9,14
# 014
MPN: 122429
FILTRO DELL'OLIO
da £5,68
da £5,68
# 015
MPN: 185723
ANELLO SEEGER
da £2,65
da £2,65
# 016
MPN: 207541
GUARNIZIONE
da £8,32
da £8,32
# 017
MPN: 14440620
VITE
da £1,42
da £1,42
# 018
MPN: 198163
TUBO MANDATA OLIO
da £43,05
da £43,05
# 019
MPN: 184727
CONNETTORE
da £1,62
da £1,62
Questa parte sostituisce il numero di parte 153419 - e 3 altro. Fare clic per visualizzare i dettagli
# 020
MPN: 145192
GUARNIZIONE
Superamento
Superamento
Questa parte sostituisce il numero di parte 143311
# 021
MPN: 198166
TUBO DI RITORNO OLIO
da £38,41
da £38,41
# 022
MPN: 65250000
CLIP
da £1,38
da £1,38
# 023
MPN: 184995
CUSCINETTO A SFERE
da £62,10
da £62,10
# 024
MPN: 184994
ANELLO A SCATTO
da £3,90
da £3,90
# 025
MPN: 205881
SPESSO
-Gio. 2.5mm-
da £26,41
da £26,41
# 025
MPN: 206349
SPESSO
-Gio. 2.2mm-
da £26,41
da £26,41
# 025
MPN: 206350
SPESSO
-Gio. 2.8mm-
da £26,41
da £26,41
# 025
MPN: 206351
SPESSO
-Gio. 3mm-
da £26,41
da £26,41
# 026
MPN: 16287421
VITE
Superamento
Superamento
# 027
MPN: 15231524
VITE
da £0,57
da £0,57
# 028
MPN: 12601474
Rondella
da £0,54
da £0,54
Questa parte sostituisce il codice articolo 102901 che abbiamo in magazzino - e 3 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 14326001
TAPPO FILETTATO
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 194495
# 030
MPN: 14326101
TAPPO FILETTATO
da £0,72
da £0,72
# 031
MPN: 184006
ANELLO TENUTA OLIO DX.
da £31,13
da £31,13
# 032
MPN: 182100
FILTRO OLIO CAMBIO
da £75,85
da £75,85
# 033
MPN: 10977624
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10977611 - e 1 altro. Fare clic per visualizzare i dettagli
# 034
MPN: 11199277
Rondella
da £1,99
da £1,99
# 035
MPN: 198596
COPERCHIO FILTRO OLIO
da £196,23
da £196,23
# 036
MPN: 182117
ASTINA
da £37,74
da £37,74
# 037
MPN: 10263460
GUARNIZIONE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 95119
# 038
MPN: 183962
CAP
da £15,44
da £15,44
Questa parte sostituisce il numero di parte 182116
# 039
MPN: 182119
O-RING
da £2,54
da £2,54
# 040
MPN: 10265060
GUARNIZIONE
da £1,08
da £1,08
Questa parte sostituisce il numero di parte 102650
# 041
MPN: 14446924
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 14446901
# 042
MPN: 14456981
GUARNIZIONE
da £0,53
da £0,53
# 043
MPN: 150957
BOCCOLA DI ALLINEAMENTO
da £4,55
da £4,55
# 044
MPN: 187064
PIATTO
-Vale fino all'Ass. No. 77100-
da £495,48
da £495,48
# 044
MPN: 239230
PIATTO
-Applicabile dall'Ass. N. 77101- -Applicabile dal cambio N. 131521-
da £775,15
da £775,15
# 045
MPN: 212634
COPERTINA POSTERIORE
da £284,76
da £284,76
Questa parte sostituisce il numero di parte 210002
# 046
MPN: 137192
O-RING
da £0,53
da £0,53
# 047
MPN: 183986
PIATTO
da £1,98
da £1,98
# 048
MPN: 176573
NOCE
da £1,07
da £1,07
Questa parte sostituisce il numero di parte 158307
# 049
MPN: 127497
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516871 - e 2 altro. Fare clic per visualizzare i dettagli
# 050
MPN: 14496624
Rondella
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 14496601 - e 2 altro. Fare clic per visualizzare i dettagli
# 051
MPN: 205881
SPESSO
-Gio. 2.5 mm- -Installato se necessario-
da £26,41
da £26,41
# 051
MPN: 206350
SPESSO
-Gio. 2.8 mm- -Installato se necessario-
da £26,41
da £26,41
# 051
MPN: 206351
SPESSO
-Gio. 3 mm- -Installato se necessario-
da £26,41
da £26,41
# 051
MPN: 214788
SPESSO
-Gio. 2.6 mm- -Installato se necessario-
da £69,42
da £69,42
# 052
MPN: 10276140
CAP
da £21,96
da £21,96
# 053
MPN: 69619500
SCUDO TERMICO
da £39,63
da £39,63
# 054
MPN: 10977624
VITE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10977611 - e 1 altro. Fare clic per visualizzare i dettagli
# 055
MPN: 207461
AMMORTIZZATORE POSTERIORE
-PPLABILIBILE PER USA, CDN-
da £217,46
da £217,46
# 056
MPN: 261462
KIT RIEMPIMENTO CAMBIO
da £16,55
da £16,55
-part-diagram-0032.webp "FERRARI F430 SCUDERIA (RHD) INGRANAGGI ALBERO PRIMARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F430 SCUDERIA (RHD) INGRANAGGI ALBERO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F430 SCUDERIA (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F430 SCUDERIA (RHD) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F430 SCUDERIA (RHD) COMANDI IDRAULICI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F430 SCUDERIA (RHD) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F430 SCUDERIA (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F430 SCUDERIA (RHD) SCATOLA STERZO IDRAULICO E BOBINA A SERPENTINA DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F430 SCUDERIA (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F430 SCUDERIA (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F430 SCUDERIA (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F430 SCUDERIA (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F430 SCUDERIA (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F430 SCUDERIA (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI F430 SCUDERIA (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI F430 SCUDERIA (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI F430 SCUDERIA (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI F430 SCUDERIA (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI F430 SCUDERIA (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI F430 SCUDERIA (RHD) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0056.webp "FERRARI F430 SCUDERIA (RHD) RUOTA DI SCORTA E ATTREZZI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F430 SCUDERIA (RHD) SCOCCA - FINITURE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F430 SCUDERIA (RHD) SCOCCA - FINITURE ESTERNE DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F430 SCUDERIA (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F430 SCUDERIA (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F430 SCUDERIA (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F430 SCUDERIA (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F430 SCUDERIA (RHD) TELAIO - SOTTOGRUPPI ELEMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F430 SCUDERIA (RHD) TETTO - STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F430 SCUDERIA (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F430 SCUDERIA (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F430 SCUDERIA (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F430 SCUDERIA (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F430 SCUDERIA (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F430 SCUDERIA (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F430 SCUDERIA (RHD) TELO DEL TETTO - GUARNIZIONI - MODANATURA DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F430 SCUDERIA (RHD) RIVESTIMENTO DEL TETTO E VASCA CONTENITORE DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F430 SCUDERIA (RHD) CAVI E MECCANISMO DEL TETTO DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F430 SCUDERIA (RHD) CHIUSURA DEL TETTO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F430 SCUDERIA (RHD) CINEMATICA DEL TETTO - PARTE SUPERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F430 SCUDERIA (RHD) CINEMATICA DEL TETTO - PARTE INFERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F430 SCUDERIA (RHD) CONTROLLO DEL TETTO E SPORTELLO DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F430 SCUDERIA (RHD) MICROINTERRUTTORE SUL TETTO E CENTRALINA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F430 SCUDERIA (RHD) IMPIANTO IDRAULICO E POMPA ELETTROIDRAULICA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F430 SCUDERIA (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F430 SCUDERIA (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F430 SCUDERIA (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F430 SCUDERIA (RHD) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F430 SCUDERIA (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F430 SCUDERIA (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F430 SCUDERIA (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F430 SCUDERIA (RHD) QUARTO DI LUCE DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F430 SCUDERIA (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F430 SCUDERIA (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F430 SCUDERIA (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F430 SCUDERIA (RHD) CINTURA SELLA RACING SEAT-4 PUNTO-ROLLBAR DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F430 SCUDERIA (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F430 SCUDERIA (RHD) VANO PORTAOGGETTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F430 SCUDERIA (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F430 SCUDERIA (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F430 SCUDERIA (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F430 SCUDERIA (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI F430 SCUDERIA (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI F430 SCUDERIA (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI F430 SCUDERIA (RHD) ECU ABITACOLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI F430 SCUDERIA (RHD) ECU E SENSORI VANO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0146.webp "FERRARI F430 SCUDERIA (RHD) CENTRALINE ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0147.webp "FERRARI F430 SCUDERIA (RHD) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0148.webp "FERRARI F430 SCUDERIA (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0149.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0150.webp "FERRARI F430 SCUDERIA (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0151.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI AMPLIFICAZIONE RADIO DIAGRAMMA DELLE PARTI")
-part-diagram-0152.webp "FERRARI F430 SCUDERIA (RHD) KIT IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0153.webp "FERRARI F430 SCUDERIA (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F430 SCUDERIA (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F430 SCUDERIA (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F430 SCUDERIA (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F430 SCUDERIA (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F430 SCUDERIA (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F430 SCUDERIA (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F430 SCUDERIA (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI ATTUAZIONE PNEUMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA D'ARIA SECONDARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F430 SCUDERIA (RHD) POMPE E LINEE DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F430 SCUDERIA (RHD) POMPE E LINEE DEL CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F430 SCUDERIA (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F430 SCUDERIA (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F430 SCUDERIA (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F430 SCUDERIA (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F430 SCUDERIA (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F430 SCUDERIA (RHD) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F430 SCUDERIA (RHD) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F430 SCUDERIA (RHD) IMPIANTO DI SCARICO DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI LUBRIFICAZIONE - SERBATOIO - SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F430 SCUDERIA (RHD) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F430 SCUDERIA (RHD) SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F430 SCUDERIA (RHD) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F430 SCUDERIA (RHD) RADIATORI DEL SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F430 SCUDERIA (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F430 SCUDERIA (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F430 SCUDERIA (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F430 SCUDERIA (RHD) CAMBIO IDRAULICO F1 E COMANDO FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F430 SCUDERIA (RHD) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
