0113 - COPERCHIO VANO MOTORE

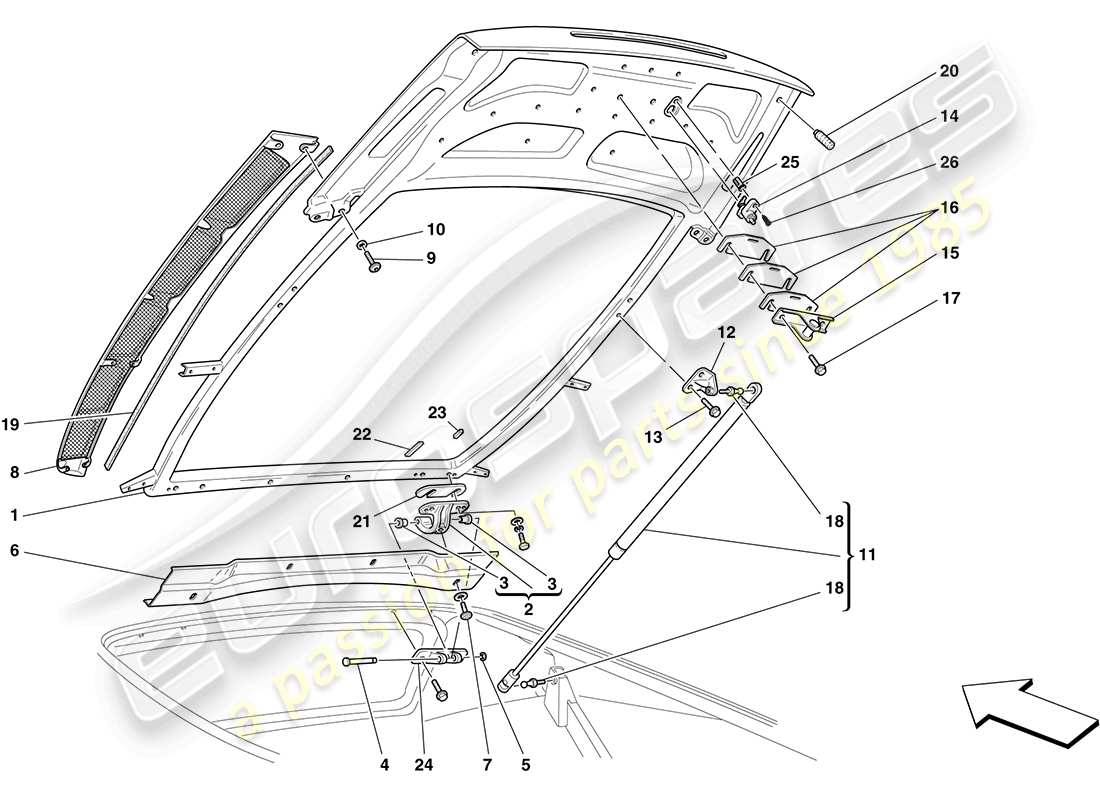

Ferrari F430 Coupe (RHD) ENGINE COMPARTMENT LID Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 67767511
COPERCHIO POSTERIORE PRESSATO
da £1.077,76
da £1.077,76
Questa parte sostituisce il numero di parte 67767500 - e 6 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 64877500
CERNIERA MOBILE DX
da £56,47
da £56,47
# 002
MPN: 64877600
CERNIERA MOBILE SX
da £56,47
da £56,47
# 003
MPN: 62825300
BOCCOLA CERNIERA
da £18,34
da £18,34
# 004
MPN: 64807100
SPILLO
da £5,64
da £5,64
# 005
MPN: 11087974
ANELLO A SCATTO
da £0,51
da £0,51
Questa parte sostituisce il numero di parte 11087976
# 006
MPN: 65398800
CANALE COPERCHIO ANTERIORE
da £102,07
da £102,07
# 007
MPN: 65864100
VITE
da £0,76
da £0,76
Questa parte sostituisce il numero di parte 65864200
# 008
MPN: 68075000
GRIGLIA DX
-Grigio-
da £73,50
da £73,50
# 008
MPN: 68075100
GRIGLIA SX
-Grigio-
da £75,60
da £75,60

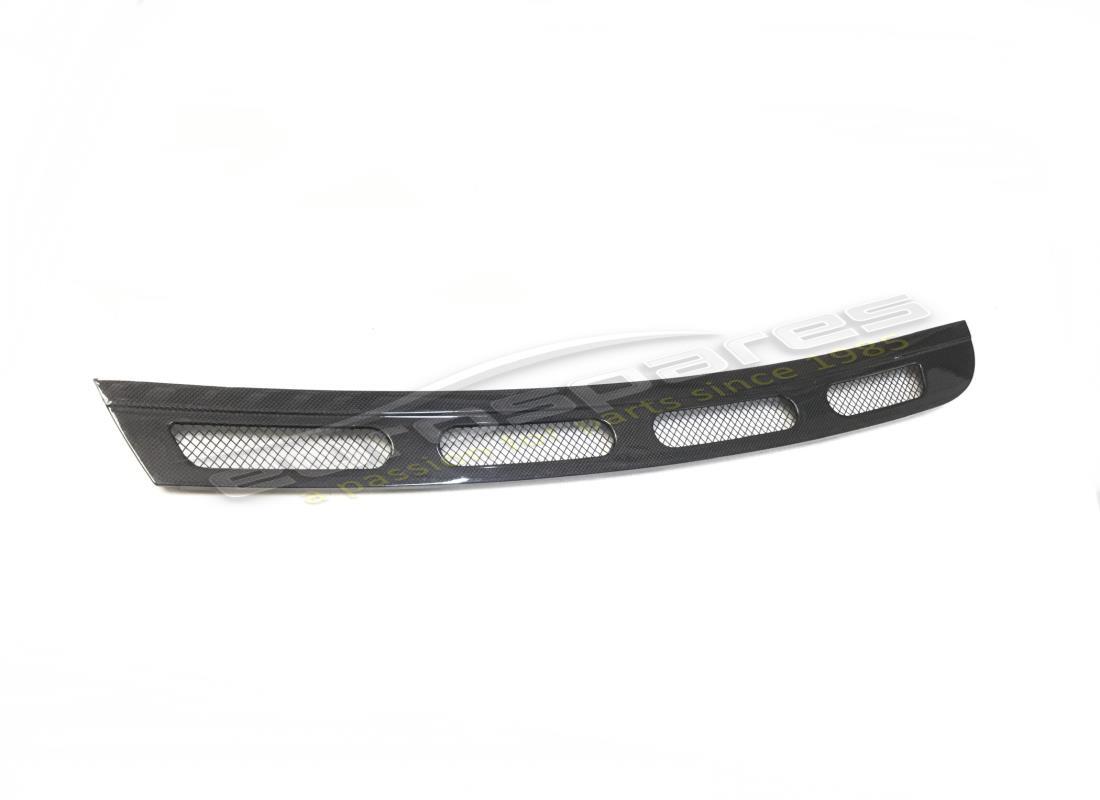

# 008
MPN: 68500900
GRIGLIA DX
-Versione in carbonio-
da £1.704,65
da £1.704,65

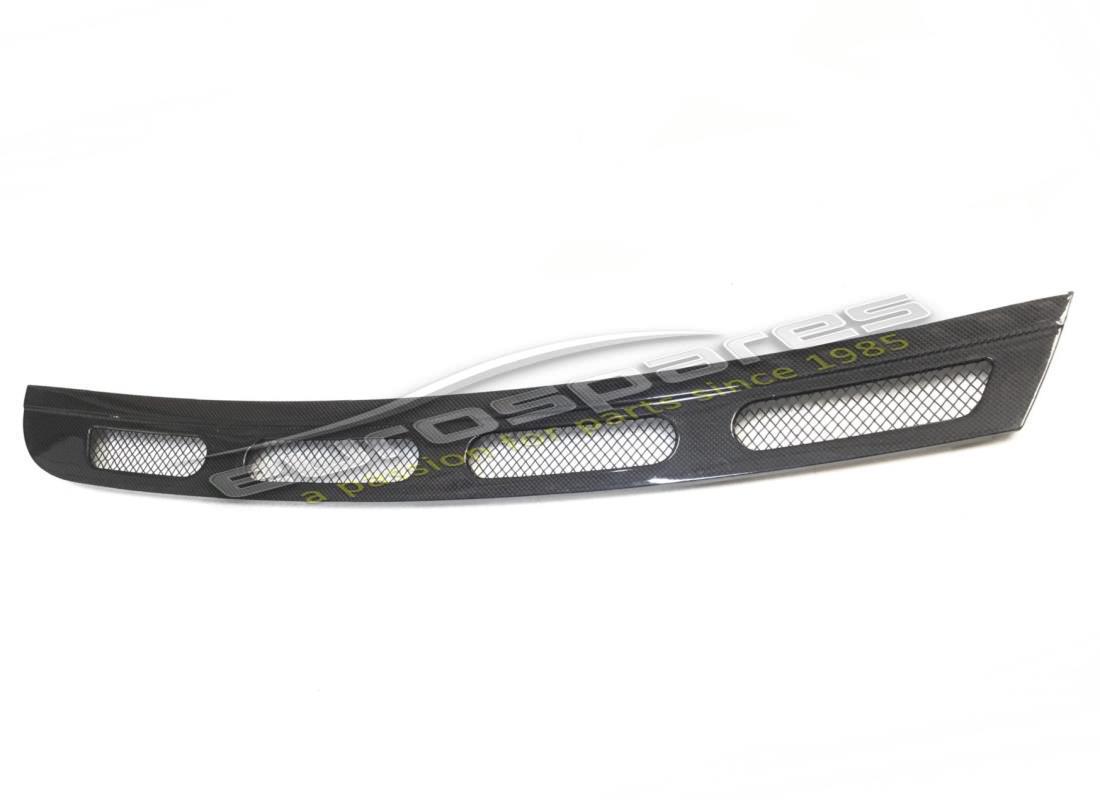

# 008
MPN: 68501000
GRIGLIA SX
-Versione in carbonio-
da £937,56
da £937,56
# 008
MPN: 68997800
GRIGLIA DX
-Nero-
da £194,88
da £194,88
# 008
MPN: 68997900
GRIGLIA SX
-Nero-
da £290,39
da £290,39
# 009
MPN: 168133
VITE
-Per griglia in fibra di carbonio-
da £0,47
da £0,47
# 009
MPN: 65864100
VITE
-Standard-
da £0,76
da £0,76
Questa parte sostituisce il numero di parte 65864200
# 010
MPN: 12644478
Rondella
da £0,47
da £0,47
# 011
MPN: 65855000
PUNTA A GAS
da £20,97
da £20,97
# 012
MPN: 65526300
staffa
da £12,45
da £12,45
# 013
MPN: 16286024
VITE
da £0,47
da £0,47
# 014
MPN: 143331
CONTATTO MOBILE TERZO STOP
da £4,19
da £4,19
# 015
MPN: 64867900
RISCONTRO COPERCHIO
da £100,08
da £100,08
# 016
MPN: 65524800
PIASTRA DI REGOLAZIONE
-Installato se necessario-
da £2,59
da £2,59
# 017
MPN: 16286027
VITE
da £0,47
da £0,47
# 018
MPN: 65939900
SPILLO
da £1,18
da £1,18
Questa parte sostituisce il codice articolo 63402800 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 65979200
GUARNIZIONE
da £22,05
da £22,05
# 020
MPN: 62167600
AMMORTIZZATORE DI VIBRAZIONI
da £2,26
da £2,26
# 021
MPN: 66073100
SPESSO
da £1,33
da £1,33
# 022
MPN: 65714600
SPESSO
da £0,91
da £0,91
# 023
MPN: 63023300
SPESSO
da £0,47
da £0,47
# 024
MPN: 64806700
CERNIERA FISSA DX
da £95,98
da £95,98
# 024
MPN: 64806800
CERNIERA FISSA SX
da £95,98
da £95,98
# 025
MPN: 14115380
BLOCCARE
da £0,47
da £0,47
# 026
MPN: 16082401
VITE
da £0,47
da £0,47
