0042 - Controllo dello sterzo

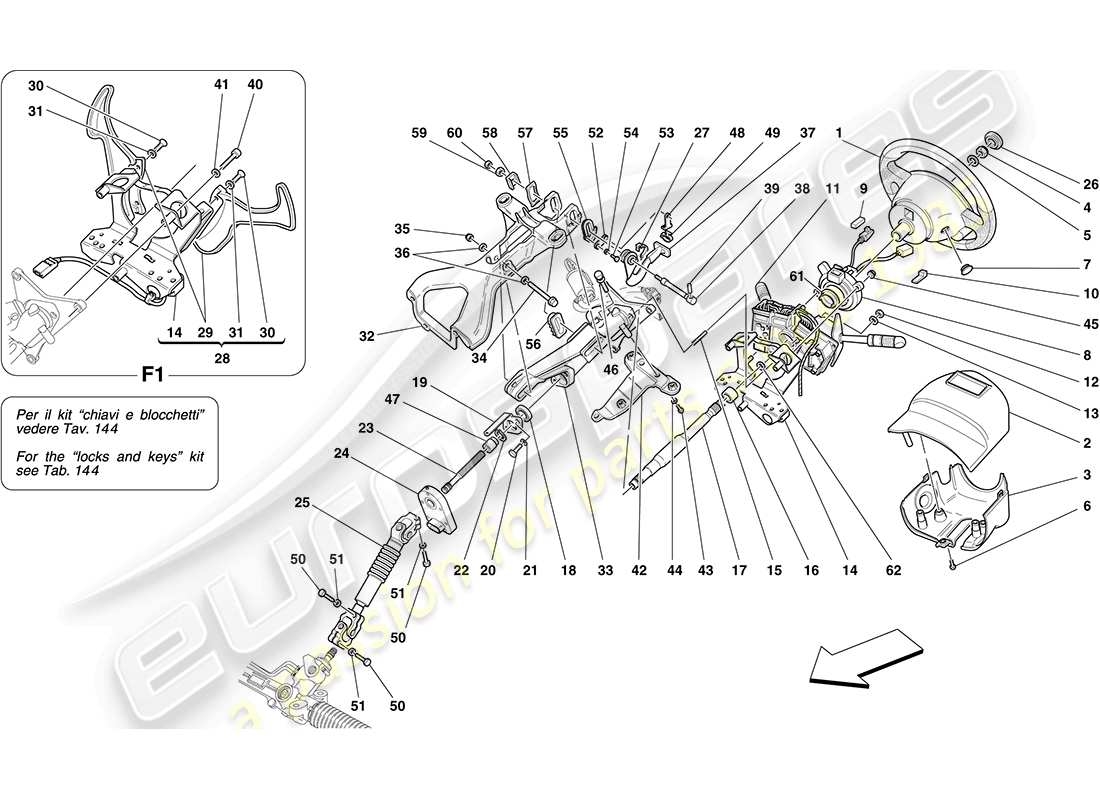

Ferrari F430 Coupe (RHD) STEERING CONTROL Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 00
MPN: 210986
LEVA DI COMANDO
da £81,67
da £81,67
# 00
MPN: 257738
PULSANTE START
da £35,64
da £35,64
# 001
MPN: 689389..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Standard- -Vale fino all'Ass. No. 60177- -Applicabile fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 693949..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Optional- -Piastra rivestita in carbonio-
Superamento
Superamento
# 001
MPN: 693950..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Optional- -Mozzo volante e pannello rivestito in carbonio- -Non più fornito- -Sostituito da 800537..-
Superamento
Superamento
# 001
MPN: 697462..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Standard- -Vale dall'Ass. No. 60178- -Applicabile dopo l'esaurimento di 689389..- -Non più fornito- -Sostituito da 800536..-
Superamento
Superamento
# 001
MPN: 800536..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Standard- -Vale dall'Ass. No. 60178- -Applicabile dopo l'esaurimento di 689389..- -Applicabile fino all'esaurimento-
Superamento
Superamento
# 001
MPN: 800537..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Optional- -Mozzo volante e pannello rivestiti in carbonio- -Vale fino ad esaurimento-
Superamento
Superamento
# 001
MPN: 803265..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Standard- -Applicabile dopo esaurimento di 800536..- -Non più fornito- -Sostituito da 808981..-
Superamento
Superamento
# 001
MPN: 803268..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Optional- -Mozzo volante e pannello rivestito in carbonio- -Applicabile dopo esaurimento di 800537..- -Non più fornito- -Sostituito da 808982..-
Superamento
Superamento
# 001
MPN: 808981..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Standard-
Superamento
Superamento
# 001

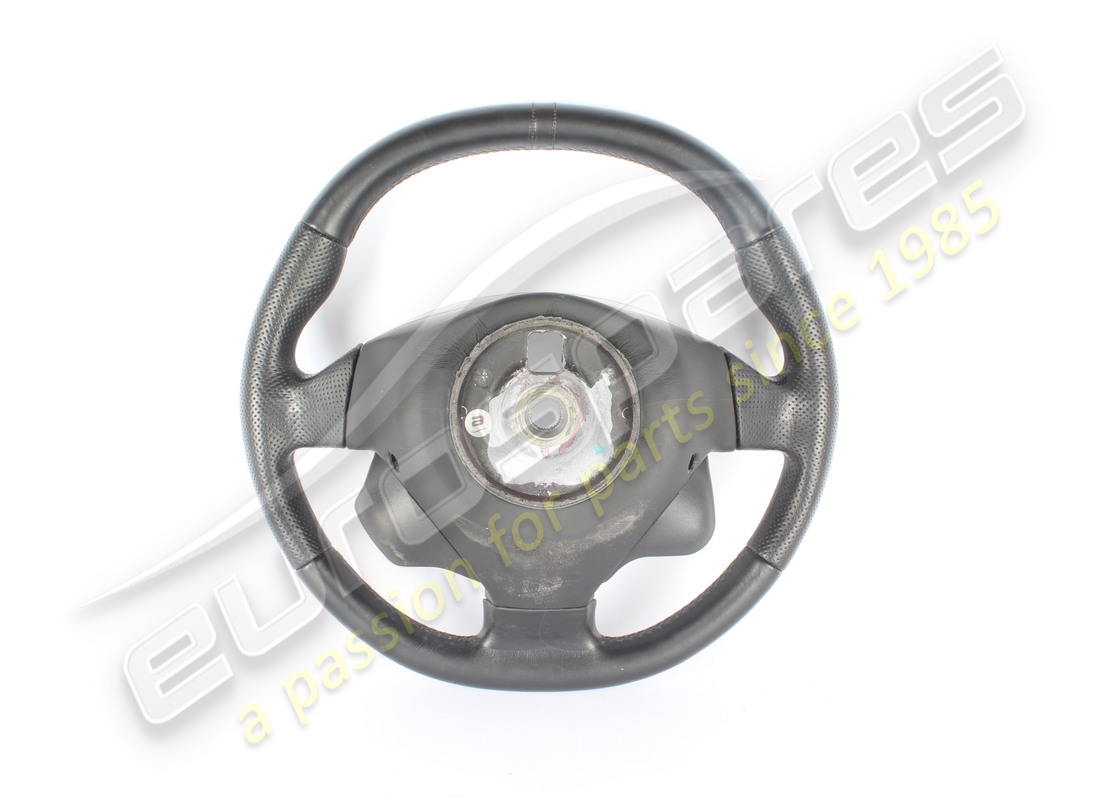

MPN: 80898100

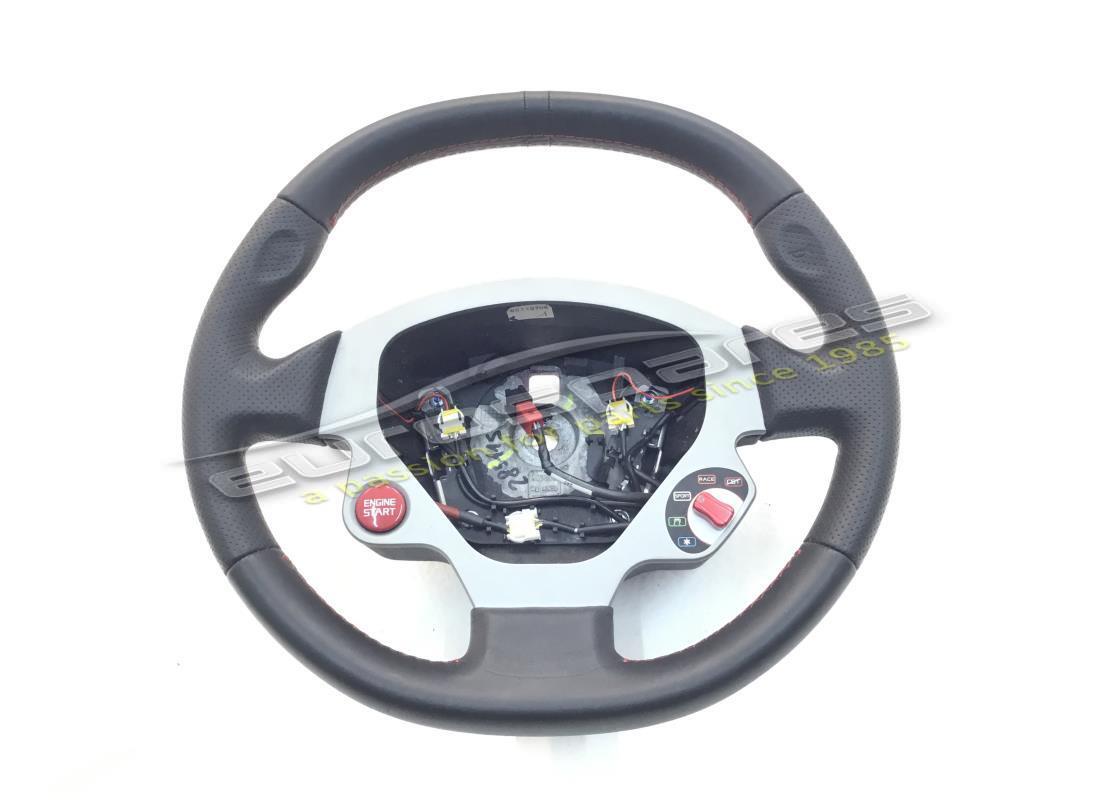

VOLANTE
-Standard-
da £3.262,32
da £3.262,32
Questa parte sostituisce il numero di parte 80326500 - e 5 altro. Fare clic per visualizzare i dettagli
# 001
MPN: 808982..
COMPL. VOLANTE CON AIRBAG
-Senza modulo airbag- -Optional- -Mozzo volante e pannello rivestiti in carbonio-
Superamento
Superamento
# 002
MPN: 68097900
RIVESTIMENTO SUPERIORE
-Vale per cambio F1-
da £93,37
da £93,37
# 002
MPN: 68098200
RIVESTIMENTO SUPERIORE
-Non per cambio F1-
da £169,77
da £169,77
# 003
MPN: 68097800
RIVESTIMENTO INFERIORE
-Non per cambio F1-
da £206,31
da £206,31
# 003
MPN: 68161600
RIVESTIMENTO INFERIORE
-Vale per cambio F1-
da £206,31
da £206,31
# 004
MPN: 199222
NOCE
da £0,71
da £0,71
# 005
MPN: 152034
Rondella
da £3,36
da £3,36
# 006
MPN: 15960507
VITE
da £0,71
da £0,71
Questa parte sostituisce il numero di parte 15960501
# 007
MPN: 185486

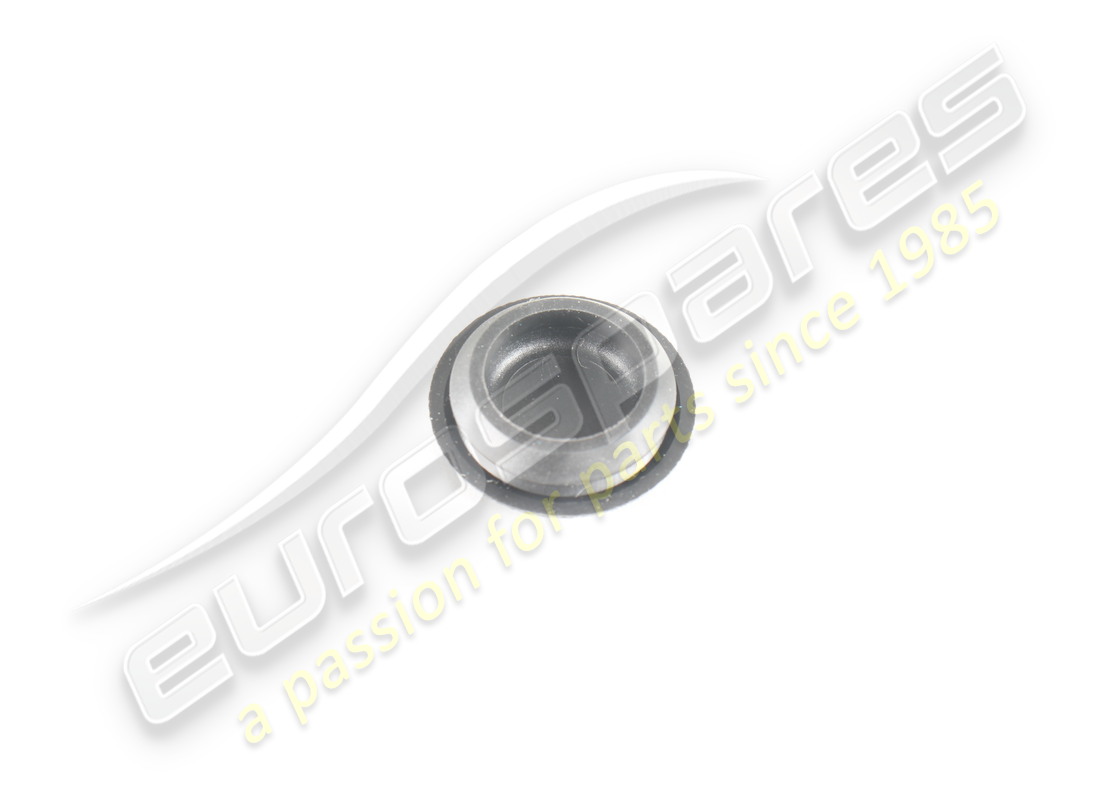

CAP
da £1,59
da £1,59
# 008
MPN: 213671
CONTATTO MOLLA OROLOGIO
da £1.095,84
da £1.095,84
# 009
MPN: 163816
RESISTENZA CONNETTORE MOLLA OROLOGIO
da £9,14
da £9,14
# 010
MPN: 135355
CONNETTORE
da £0,47
da £0,47
# 011
MPN: 177585
GRUPPO INTERRUTTORE PIANTONE STERZO
da £426,45
da £426,45
# 012
MPN: 15896470
NOCE
da £0,79
da £0,79
Questa parte sostituisce il codice articolo 15896415 che abbiamo in magazzino - e 1 altro. Fare clic per visualizzare i dettagli
# 013
MPN: 12601174
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601173 - e 5 altro. Fare clic per visualizzare i dettagli
# 014
MPN: 203317
STAFFA CAMBIO MARCIA
-Vale per cambio F1- -Non più fornito-
da £295,88
da £295,88
# 014
MPN: 204155
STAFFA DI MONTAGGIO CONNETTORE MOLLA
-Non per cambio F1-
da £33,87
da £33,87
# 015
MPN: 11001424
BULLONE PRIGIONIERO
da £2,97
da £2,97
# 016
MPN: 199094
CUSCINETTO A RULLI
da £32,42
da £32,42
# 017
MPN: 197701
PIANTONE STERZO ALBERO SUPERIORE
da £1.226,91
da £1.226,91
# 018
MPN: 171540
CUSCINETTO A SFERE
da £9,04
da £9,04
# 019
MPN: 20-10-16
STAFFA MONTAGGIO SENSORE STERZO COMPLETA
da £59,44
da £59,44
# 020
MPN: 10902224
VITE
da £0,53
da £0,53
# 021
MPN: 11181874
Rondella
da £0,51
da £0,51
# 022
MPN: 11067376
ANELLO SEEGER
da £1,11
da £1,11
Questa parte sostituisce il numero di parte 11067375
# 023
MPN: 183993
ASSE COLONNA INFERIORE
da £263,60
da £263,60
# 024
MPN: 190405
SENSORE ANGOLO DI STERZATA
da £162,35
da £162,35
# 025
MPN: 171528
ALBERO CARDANICO STERZO
da £711,58
da £711,58
# 026
MPN: 199406
CAP
da £0,47
da £0,47
# 027
MPN: 171531
MOLLA DI RITENZIONE PERNO
da £27,78
da £27,78
# 028

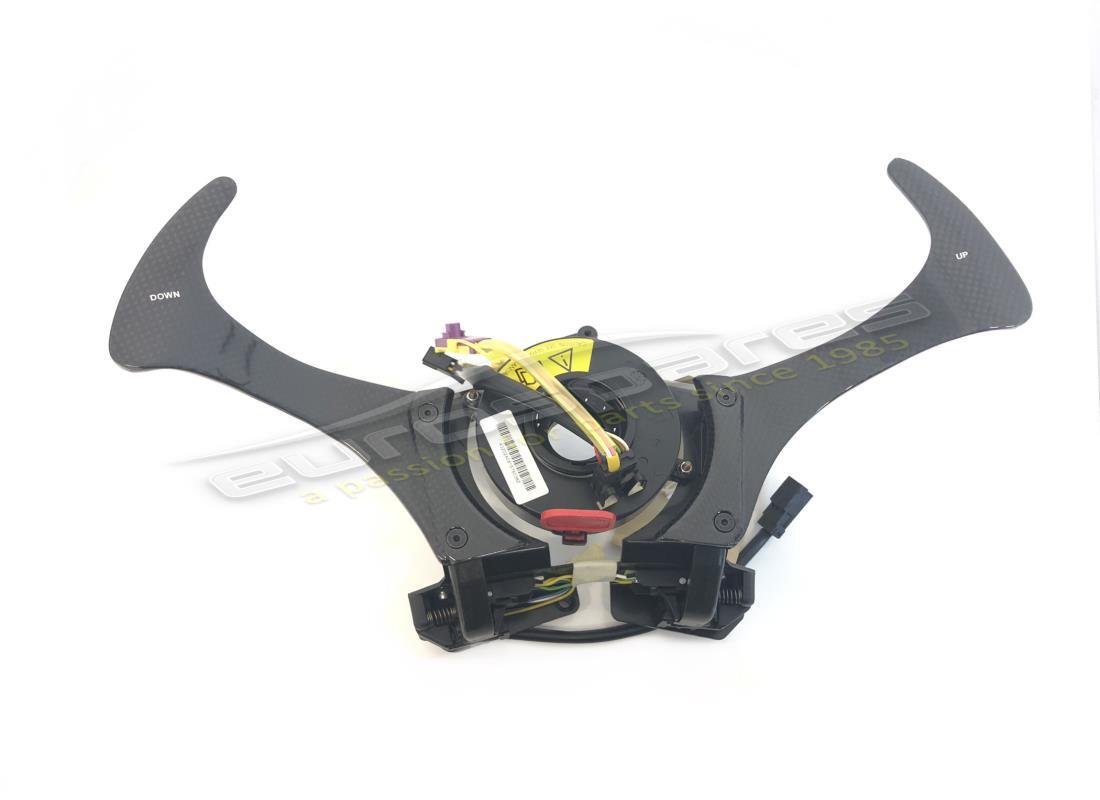

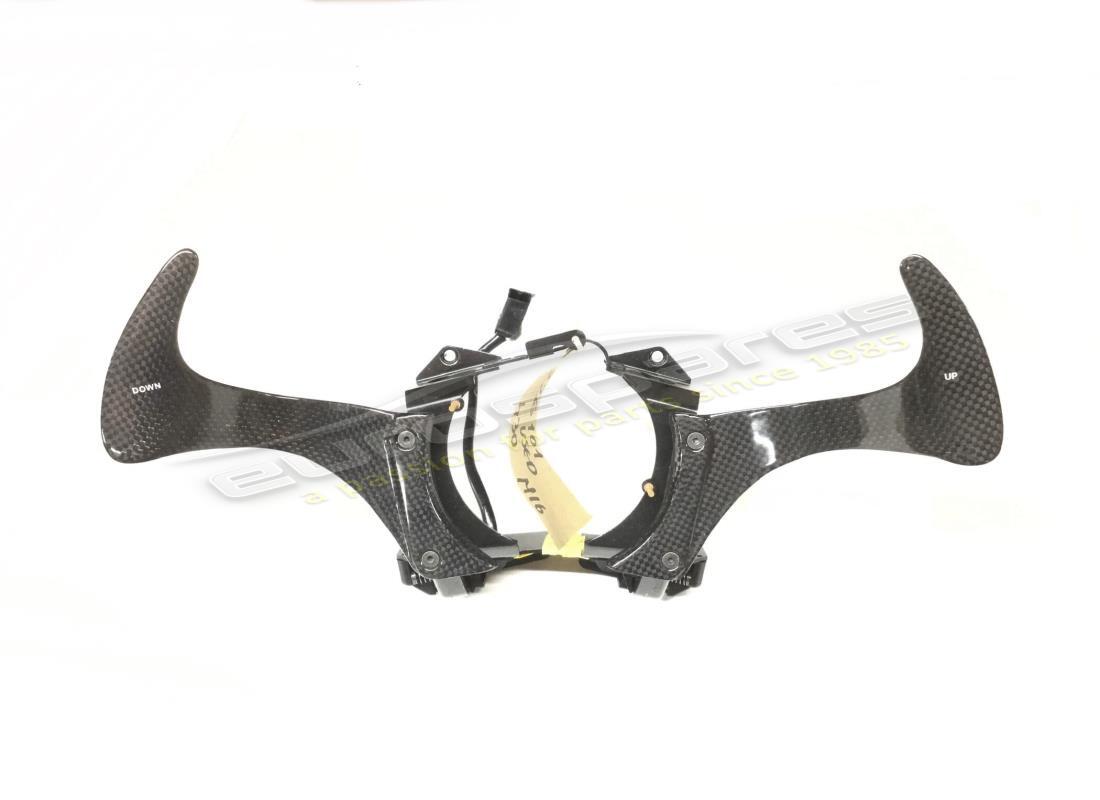

MPN: 201682
COMPLETO GRUPPO LEVA SPOSTA F1
-Di serie- -Vale per cambio F1- -Vale fino ad esaurimento-
Superamento
Superamento
Questa parte sostituisce il codice articolo 215752 che abbiamo in magazzino
# 028
MPN: 218518
COMPLETO GRUPPO LEVA SPOSTA F1
-Carbonio- -Optional- -Vale per cambio F1- -Vale fino esaurimento-
Superamento
Superamento
Questa parte sostituisce il numero di parte 222134
# 028
MPN: 226099
COMPLETO GRUPPO LEVA SPOSTA F1
-Standard- -Vale per cambio F1- -Vale dopo l'esaurimento di 201682-
da £867,32
da £867,32
Questa parte sostituisce il numero di parte 201682
# 028
MPN: 226101
COMPLETO GRUPPO LEVA SPOSTA F1
-Carbonio- -Opzionale- -Applicabile per cambio F1- -Applicabile dopo l'esaurimento di 218518-
da £1.003,55
da £1.003,55
Questa parte sostituisce il numero di parte 218518 - e 1 altro. Fare clic per visualizzare i dettagli
# 029
MPN: 215752
COPPIA DI LEvette DEL CAMBIO
-Standard- -Vale per cambio F1-
da £114,27
da £114,27
# 029
MPN: 222134
COPPIA DI LEvette DEL CAMBIO
-Carbonio- -Optional- -Vale per cambio F1-
Superamento
Superamento
# 030
MPN: 13308977
VITE
-Applicabile ai gruppi braccio 201682 e 218518 rif. 28- -Vale per cambio F1-
da £1,43
da £1,43
# 030
MPN: 226092
VITE
-Applicabile ai gruppi braccio 226099 e 226101 rif. 28- -Vale per cambio F1-
da £0,99
da £0,99
# 031
MPN: 12606673
Rondella
-Applicabile ai gruppi braccio 201682 e 218518 rif. 28- -Vale per cambio F1-
da £0,71
da £0,71
# 032
MPN: 197702
STAFFA MONTAGGIO PIANTONE STERZO
-Non per GD-
da £282,35
da £282,35
# 032
MPN: 209191
STAFFA MONTAGGIO PIANTONE STERZO
-Vale per GD-
da £176,29
da £176,29
# 033
MPN: 197700
MONTAGGIO A COLONNA
da £229,42
da £229,42
# 034
MPN: 180632
VITE
da £6,47
da £6,47
# 035
MPN: 104030
NOCE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 16104125
# 036
MPN: 12625224
Rondella
da £0,47
da £0,47
Questa parte sostituisce il codice articolo 12625201 che abbiamo in magazzino - e 2 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 171535
LEVA TAGLIATA
da £130,66
da £130,66
Questa parte sostituisce il numero di parte 65993300 - e 31 altro. Fare clic per visualizzare i dettagli
# 038
MPN: 171503
PERNO DEL BRACCIO
da £23,17
da £23,17
# 039
MPN: 10336630
SPILLO
da £51,98
da £51,98
# 040
MPN: 13274611
VITE
-Vale per cambio F1-
da £0,71
da £0,71
# 041
MPN: 12601174
Rondella
-Vale per cambio F1-
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12601173 - e 5 altro. Fare clic per visualizzare i dettagli
# 042
MPN: 65164200
staffa
da £6,28
da £6,28
# 043
MPN: 13274177
VITE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 13274172
# 044
MPN: 12637878
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12637806
# 045
MPN: 61002200
NOCE
da £1,11
da £1,11
# 046
MPN: 172563
VITE FISSAGGIO SISTEMA ANTIFURTO
da £1,29
da £1,29
# 047
MPN: 200970
GHIERA
da £51,34
da £51,34
# 048
MPN: 177977
PIATTO
da £12,06
da £12,06
# 049
MPN: 178430

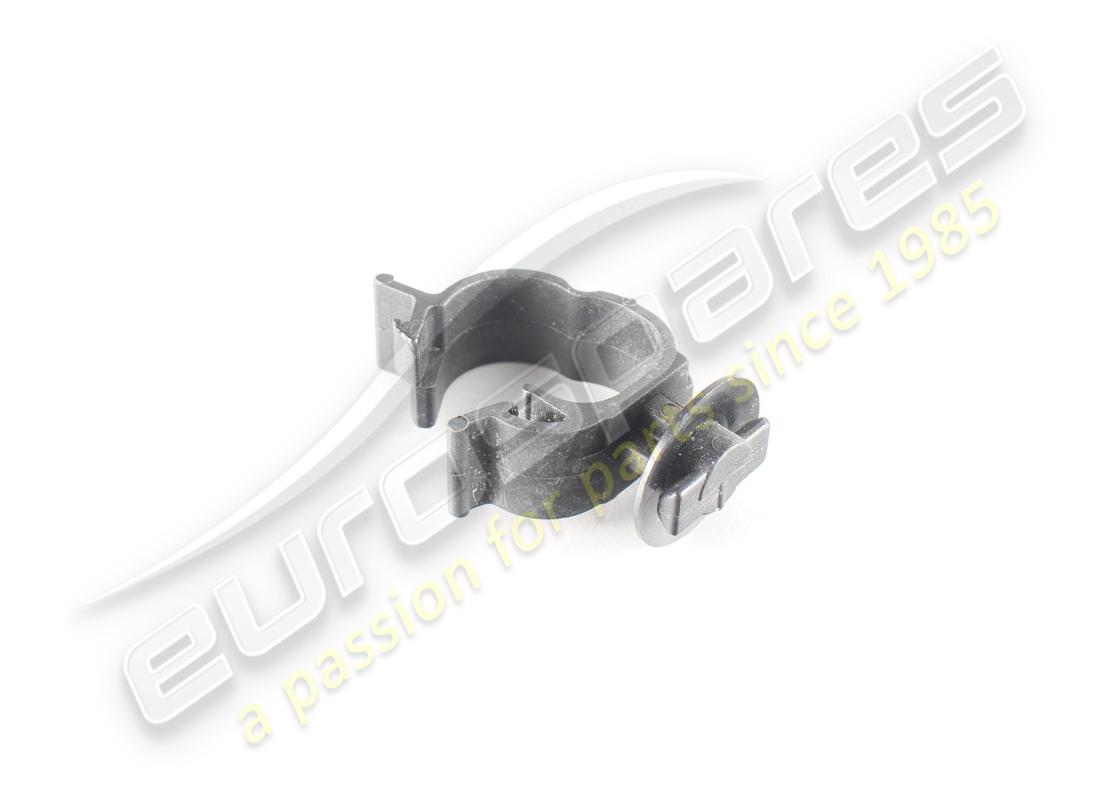

CLIP DI FISSAGGIO
da £0,47
da £0,47
# 050
MPN: 192229
VITE ESAGONALE
da £11,45
da £11,45
# 051
MPN: 192230
Rondella
da £3,94
da £3,94
# 052
MPN: 171523
PIATTO
da £25,46
da £25,46
# 053
MPN: 10977724
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10977711
# 054
MPN: 11181574
Rondella
da £0,54
da £0,54
# 055
MPN: 171544
PANTOFOLA LATERALE BRACCIO
da £59,67
da £59,67
# 056
MPN: 171501
PANTOFOLA FISSA SCANALATA
da £91,20
da £91,20
# 057
MPN: 171502
MOLLA PATTINO
da £18,23
da £18,23
# 058
MPN: 171529
PANTOFOLA MOBILE SCANALATA
da £36,45
da £36,45
# 059
MPN: 171542
NOCE
da £3,58
da £3,58
# 060
MPN: 147985
NOCE
da £0,47
da £0,47
# 061
MPN: 199784
BOCCOLA
da £4,48
da £4,48
# 062
MPN: 203213
Rondella
da £2,20
da £2,20
-part-diagram-0043.webp "FERRARI F430 COUPE (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F430 COUPE (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI F430 COUPE (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI F430 COUPE (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI F430 COUPE (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI F430 COUPE (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI F430 COUPE (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI F430 COUPE (RHD) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI F430 COUPE (RHD) RUOTA DI SCORTA E ATTREZZI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F430 COUPE (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F430 COUPE (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F430 COUPE (RHD) TELAIO - SOTTOGRUPPI ELEMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F430 COUPE (RHD) TETTO - STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F430 COUPE (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F430 COUPE (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F430 COUPE (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F430 COUPE (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F430 COUPE (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F430 COUPE (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F430 COUPE (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F430 COUPE (RHD) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F430 COUPE (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F430 COUPE (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F430 COUPE (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F430 COUPE (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F430 COUPE (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F430 COUPE (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F430 COUPE (RHD) SEDILE ANTERIORE MANUALE - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F430 COUPE (RHD) SEDILE ELETTRICO - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F430 COUPE (RHD) SEDILE ELETTRICO - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F430 COUPE (RHD) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F430 COUPE (RHD) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F430 COUPE (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F430 COUPE (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F430 COUPE (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F430 COUPE (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F430 COUPE (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F430 COUPE (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F430 COUPE (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F430 COUPE (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F430 COUPE (RHD) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F430 COUPE (RHD) ECU ABITACOLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F430 COUPE (RHD) ECU E SENSORI VANO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F430 COUPE (RHD) CENTRALINE ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F430 COUPE (RHD) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F430 COUPE (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F430 COUPE (RHD) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI F430 COUPE (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI F430 COUPE (RHD) SISTEMA DI AMPLIFICAZIONE RADIO DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI F430 COUPE (RHD) SISTEMA HI FI BOSE AD ALTA POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI F430 COUPE (RHD) KIT IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI F430 COUPE (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F430 COUPE (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F430 COUPE (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F430 COUPE (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F430 COUPE (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F430 COUPE (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F430 COUPE (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F430 COUPE (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F430 COUPE (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F430 COUPE (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F430 COUPE (RHD) SISTEMA DI ATTUAZIONE PNEUMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F430 COUPE (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F430 COUPE (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F430 COUPE (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F430 COUPE (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F430 COUPE (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F430 COUPE (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F430 COUPE (RHD) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F430 COUPE (RHD) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F430 COUPE (RHD) IMPIANTO DI SCARICO DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F430 COUPE (RHD) SISTEMA DI LUBRIFICAZIONE - SERBATOIO - SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F430 COUPE (RHD) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F430 COUPE (RHD) SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F430 COUPE (RHD) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F430 COUPE (RHD) RADIATORI DEL SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F430 COUPE (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F430 COUPE (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F430 COUPE (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F430 COUPE (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F430 COUPE (RHD) F1 COMANDO IDRAULICO CAMBIO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F430 COUPE (RHD) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F430 COUPE (RHD) CAMBIO - COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F430 COUPE (RHD) INGRANAGGI ALBERO PRIMARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F430 COUPE (RHD) INGRANAGGI ALBERO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F430 COUPE (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F430 COUPE (RHD) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F430 COUPE (RHD) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F430 COUPE (RHD) COMANDI IDRAULICI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F430 COUPE (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F430 COUPE (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F430 COUPE (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F430 COUPE (RHD) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F430 COUPE (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F430 COUPE (RHD) SCATOLA STERZO IDRAULICO E BOBINA A SERPENTINA DIAGRAMMA DELLE PARTI")
