0028 - Unità di potenza e serbatoio

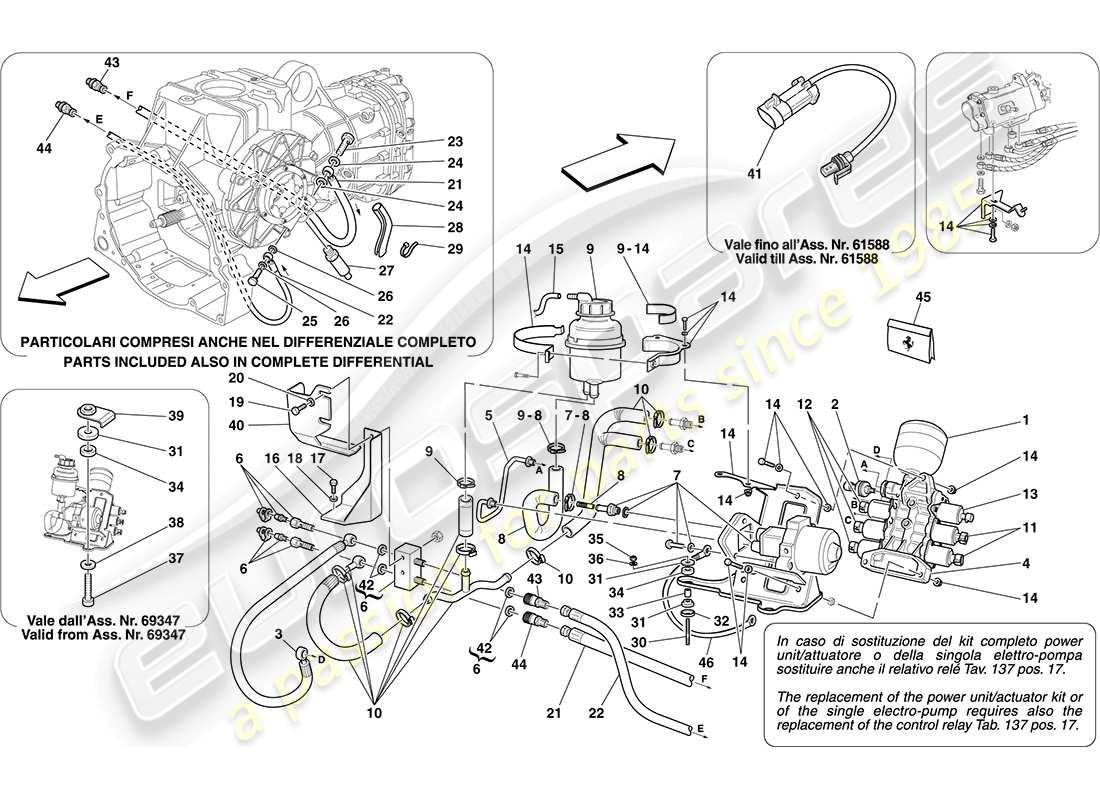

Ferrari F430 Coupe (RHD) POWER UNIT AND TANK Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 000
MPN: 206789
ALIMENTATORE PER DIFFERENZIALE ELETTRONICO
-Non per cambio F1- -Non più fornito- -Sostituito da 221709-
Superamento
Superamento
# 000
MPN: 221709
ALIMENTATORE PER DIFFERENZIALE ELETTRONICO
-Non per cambio F1-
da £2.452,59
da £2.452,59
Questa parte sostituisce il numero di parte 206789
# 000
MPN: 232406
F1-TYPE KIT COMPONENTI SISTEMA CAMBIO
da £6.598,65
da £6.598,65
Questa parte sostituisce il numero di parte 218562
# 001
MPN: 247346

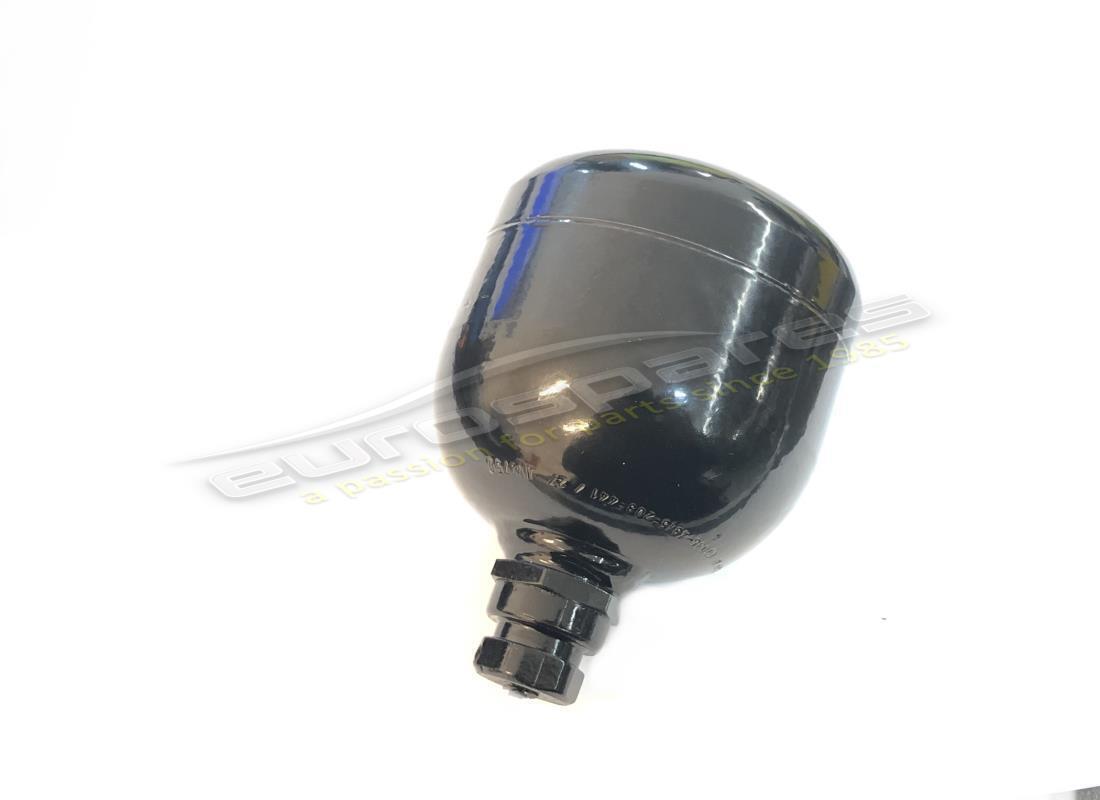

ACCUMULATORE
da £388,63
da £388,63
# 002
MPN: 190662
SENSORE DI PRESSIONE
da £191,38
da £191,38
Questa parte sostituisce il numero di parte 184191 - e 1 altro. Fare clic per visualizzare i dettagli
# 002
MPN: 247296
SENSORE DI PRESSIONE
-Non più fornito- -Sostituito da 190662-
Superamento
Superamento
# 003
MPN: 204435

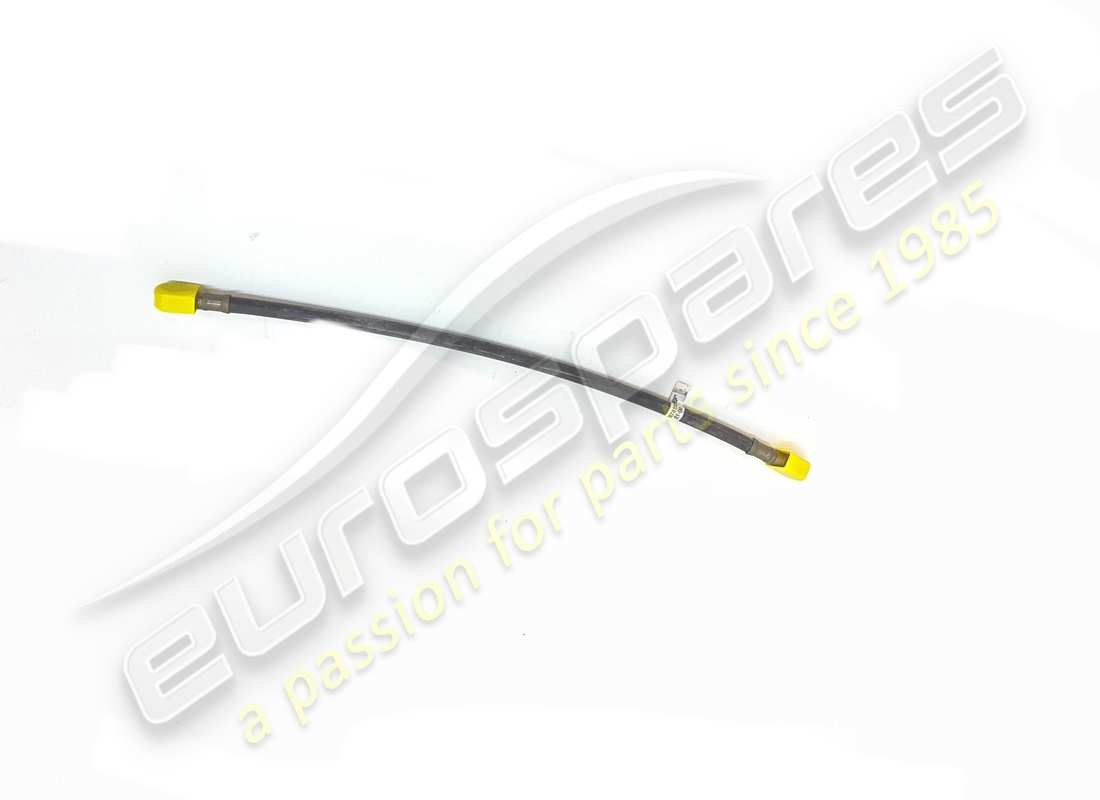

TUBO DI ALIMENTAZIONE
da £271,77
da £271,77
# 004
MPN: 179533
ALIMENTATORE
-Vale per cambio F1-
da £1.869,57
da £1.869,57
# 004
MPN: 223853
ALIMENTATORE
-Non per cambio F1-
# 005
MPN: 218564
TUBO DA ELETTROPOMPA A CENTRALINA
da £89,50
da £89,50
# 006
MPN: 248094

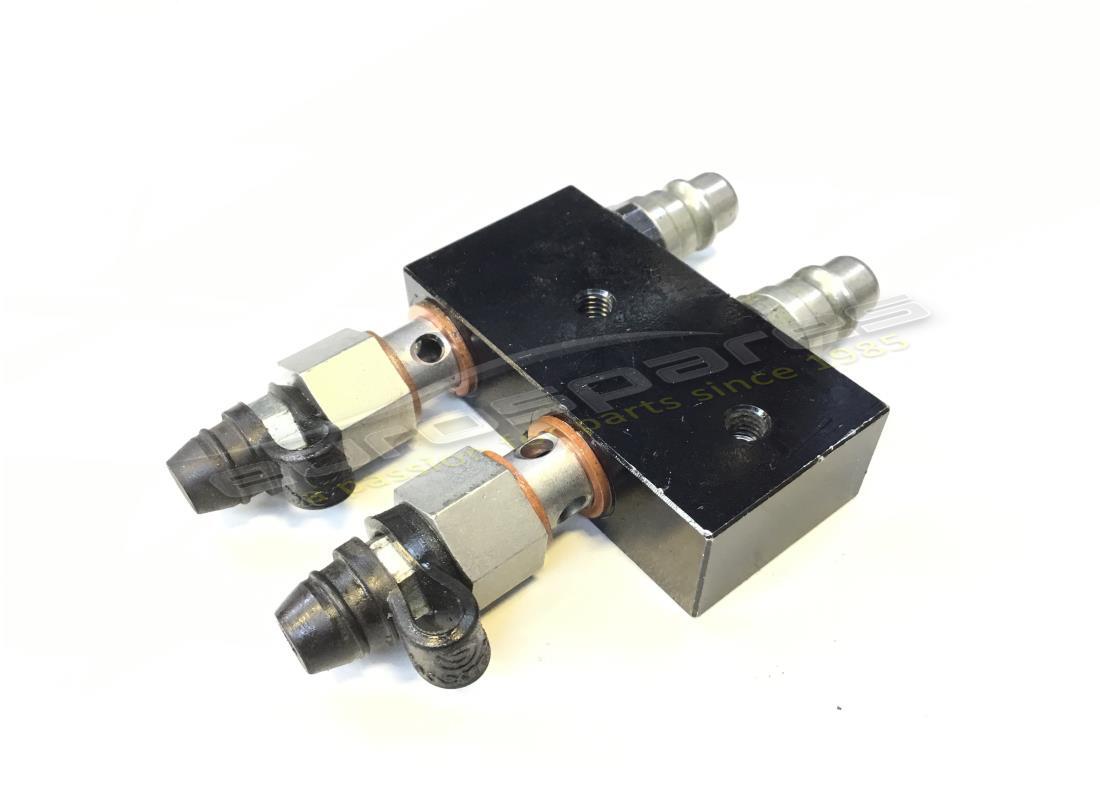

KIT DI SCOLLEGAMENTO RAPIDO EDIFF
da £611,62
da £611,62
Questa parte sostituisce il numero di parte 208072 - e 1 altro. Fare clic per visualizzare i dettagli
# 007
MPN: 248083

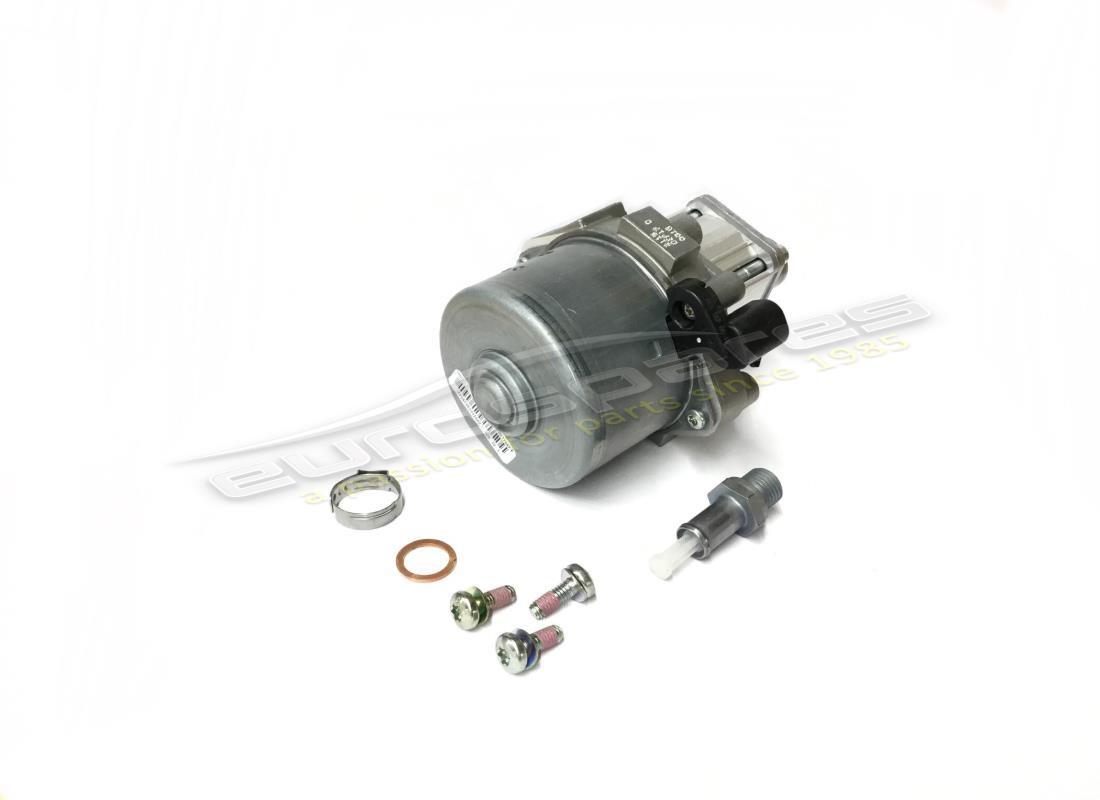

KIT ELETTROPOMPA
-Applicabile dall'Ass. No. 61589-
da £1.379,43
da £1.379,43
Questa parte sostituisce il numero di parte 214267
# 008
MPN: 248085
KIT TUBO ASPIRAZIONE
da £213,77
da £213,77
Questa parte sostituisce il numero di parte 218563
# 009
MPN: 248086

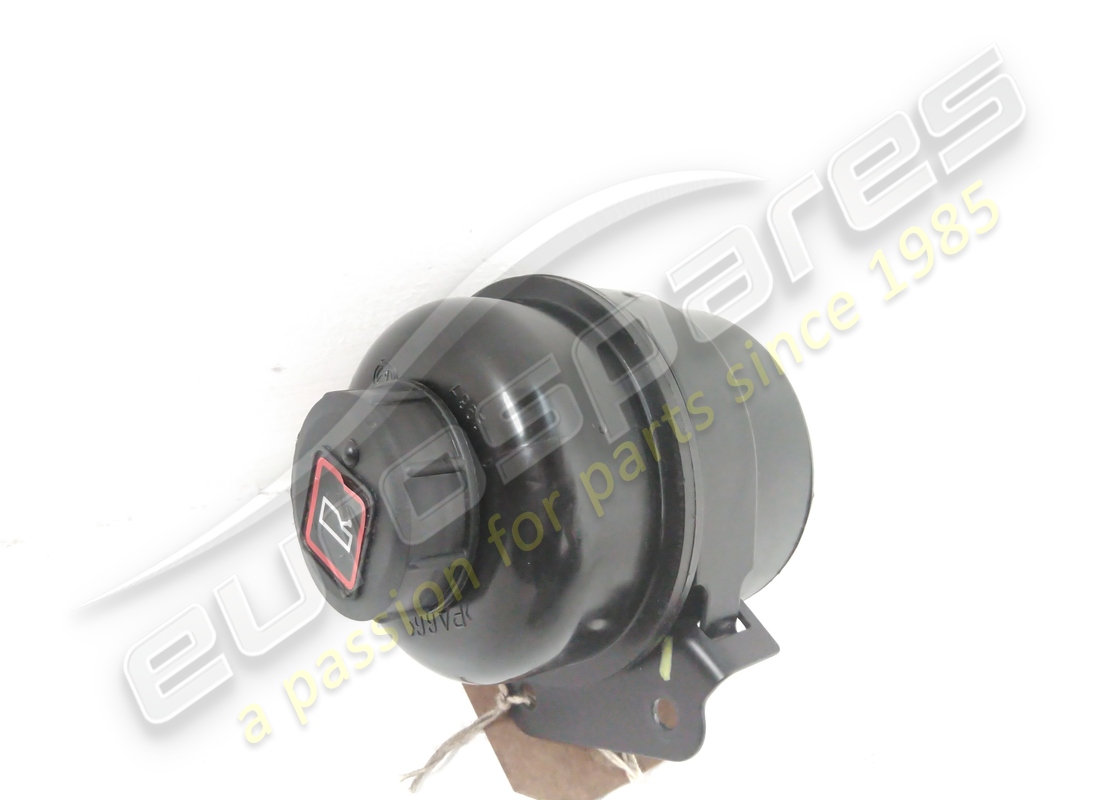

KIT SERBATOIO OLIO
da £104,24
da £104,24
Questa parte sostituisce il numero di parte 202390 - e 1 altro. Fare clic per visualizzare i dettagli
# 010
MPN: 221129
TUBO COMPLETO
da £189,00
da £189,00
Questa parte sostituisce il codice articolo 199564 che abbiamo in magazzino - e 9 altro. Fare clic per visualizzare i dettagli
# 011
MPN: 248089

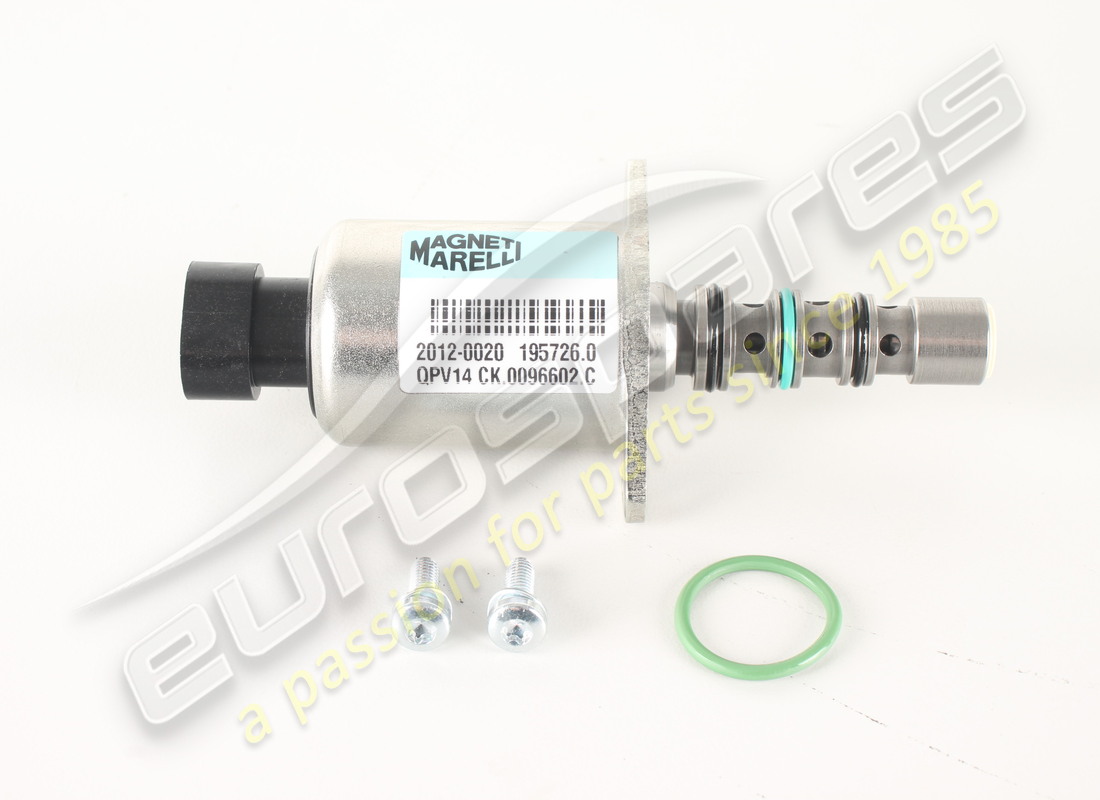

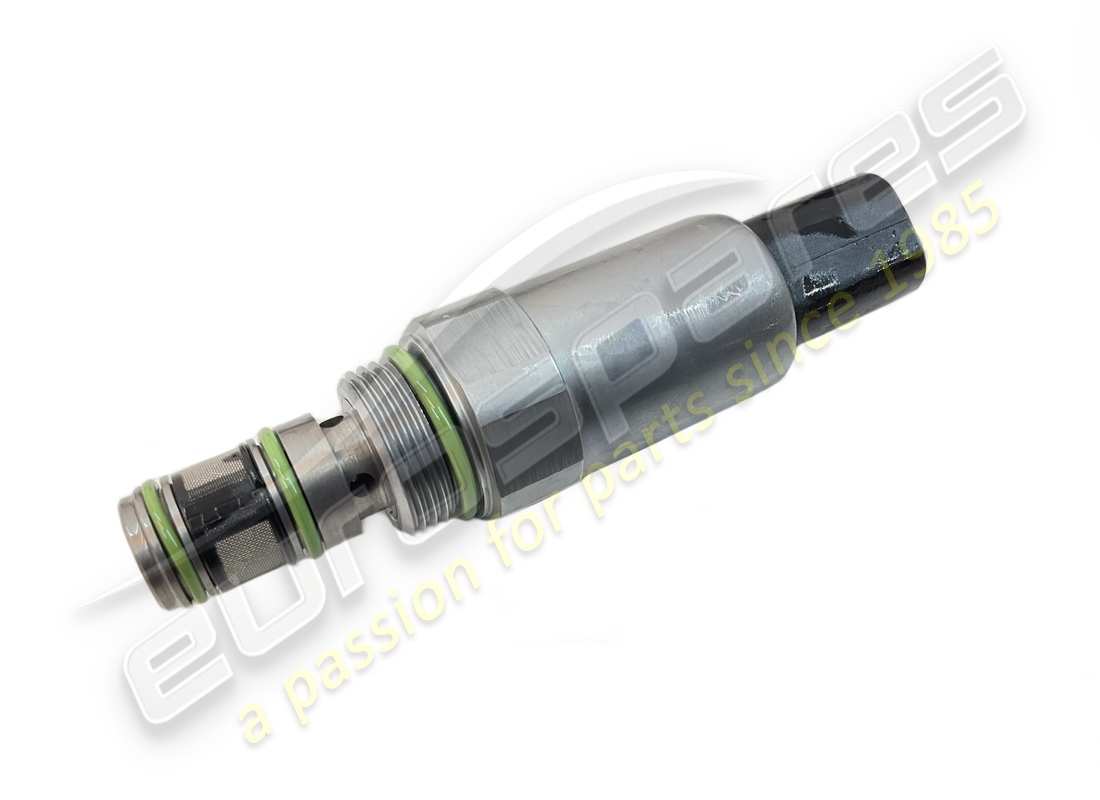

VALVOLA DI PRESSIONE PROPORZIONALE
-Guarnizioni + viti- -EV1- -EV2-
da £248,99
da £248,99
Questa parte sostituisce il numero di parte 247231
# 012
MPN: 248090
VALVOLA DI FLUSSO PROPORZIONALE
-Guarnizioni + viti- -EV3- -EV4- -EV5-
da £256,50
da £256,50
Questa parte sostituisce il numero di parte 247233
# 013
MPN: 248091
VALVOLA DI FLUSSO PROPORZIONALE
-Guarnizioni + viti- -EVF-
da £296,42
da £296,42
Questa parte sostituisce il numero di parte 247235
# 014
MPN: 248092
KIT STAFFE
da £620,11
da £620,11
Questa parte sostituisce il numero di parte 218565
# 015
MPN: 222829
TUBO DI SFIATO COMPLETO
da £39,47
da £39,47
# 016
MPN: 207999
staffa
-Vale fino all'Ass. No. 61588-
da £10,24
da £10,24
# 016
MPN: 220767
staffa
-Applicabile dall'Ass. No. 61589-
da £14,63
da £14,63
# 017
MPN: 10902224

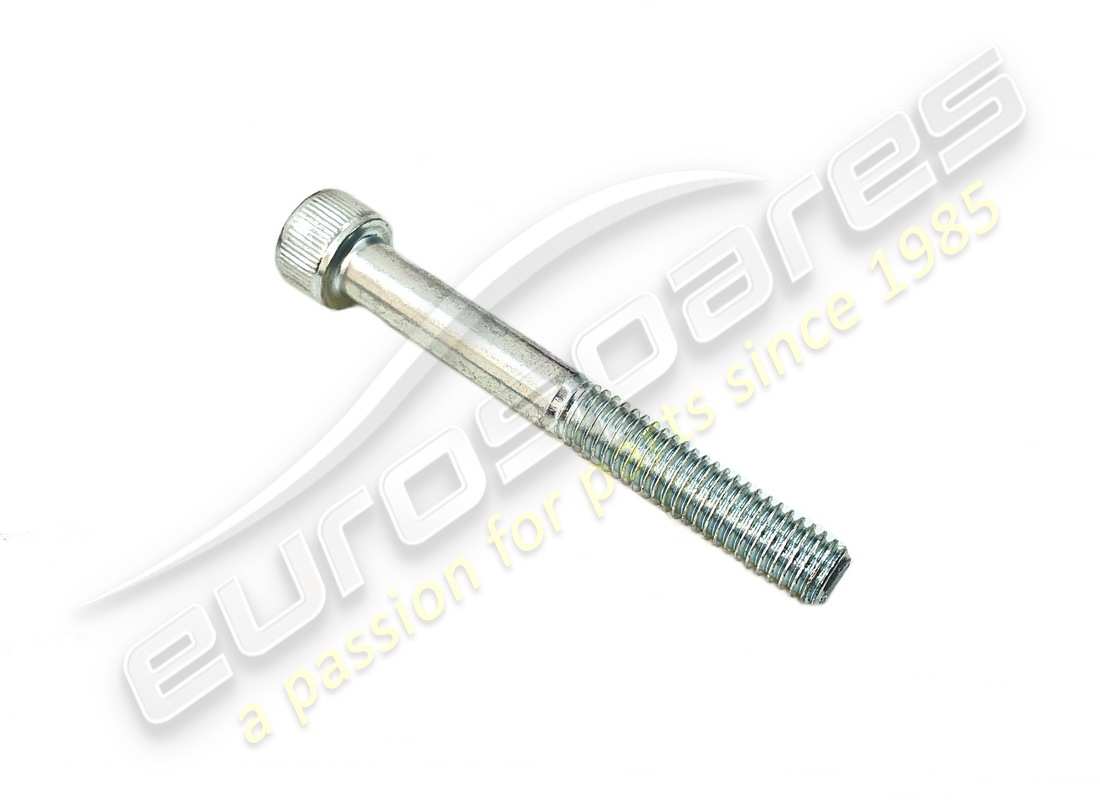

VITE
da £0,53
da £0,53
# 018
MPN: 127494
Rondella
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 10516470 - e 4 altro. Fare clic per visualizzare i dettagli
# 019
MPN: 10903024
VITE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 10903021
# 020
MPN: 12644424
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12644401 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 204432
TUBO DI RITORNO
-Non più fornito- -Sostituito da 215701-
Superamento
Superamento
# 021
MPN: 215701
TUBO DI RITORNO
da £361,17
da £361,17
Questa parte sostituisce il numero di parte 204432 - e 1 altro. Fare clic per visualizzare i dettagli
# 022
MPN: 204431
TUBO MANDATA
da £337,13
da £337,13
# 023
MPN: 201867
BOCCHETTONE
da £23,97
da £23,97
# 024
MPN: 10261160

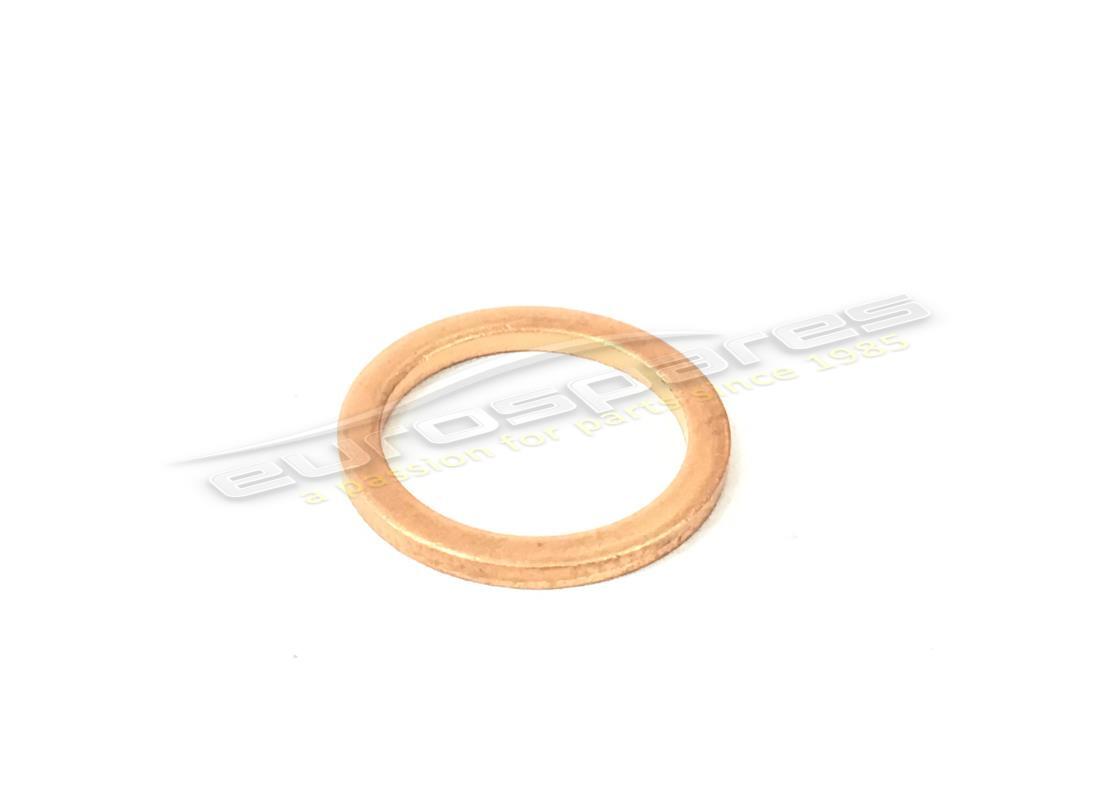

GUARNIZIONE
da £0,71
da £0,71
# 025
MPN: 201866
BOCCHETTONE
da £24,17
da £24,17
# 026
MPN: 10261060
GUARNIZIONE
da £0,53
da £0,53
# 027
MPN: 205742
VALVOLA DI REGOLAZIONE
da £345,42
da £345,42
# 028
MPN: 217147
GUARDIA
da £9,81
da £9,81
# 029
MPN: 206739
FASCETTA
da £3,74
da £3,74
Questa parte sostituisce il numero di parte 243232
# 030
MPN: 13541624

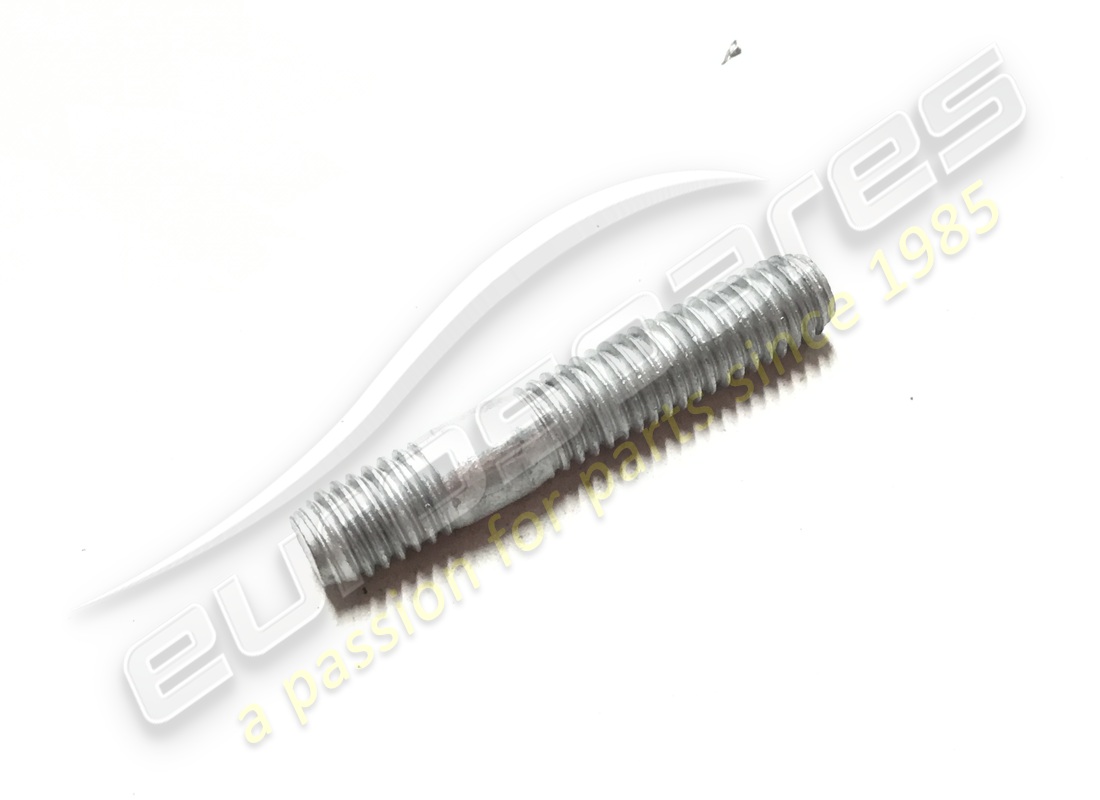

BULLONE PRIGIONIERO
-Vale fino all'Ass. No. 69346-
da £9,44
da £9,44
Questa parte sostituisce il numero di parte 13541621
# 030
MPN: 13541624
BULLONE PRIGIONIERO
-Applicabile dall'Ass. No. 69347-
da £9,44
da £9,44
Questa parte sostituisce il numero di parte 13541621
# 031
MPN: 179636
STOP TAPPO
da £1,08
da £1,08
# 032
MPN: 179639
BOCCOLA INFERIORE
da £0,65
da £0,65
# 033
MPN: 179637
SPESSO
da £1,28
da £1,28
# 034
MPN: 179638
BOCCOLA SUPERIORE
da £0,47
da £0,47
# 035
MPN: 14058411
NOCE
-M6 X 6-
da £0,47
da £0,47
# 036
MPN: 12620474
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 12620479 - e 1 altro. Fare clic per visualizzare i dettagli
# 037
MPN: 14306021
VITE
-Applicabile dall'Ass. No. 69347-
da £0,47
da £0,47
# 038
MPN: 13579221
Rondella
-Applicabile dall'Ass. No. 69347-
da £0,47
da £0,47
# 039
MPN: 232838
staffa
-Applicabile dall'Ass. No. 69347-
da £3,43
da £3,43
# 040
MPN: 241091
GUARDIA
da £24,71
da £24,71
# 041
MPN: 222009
F1 CABLAGGIO DELLA POMPA
-Vale fino all'Ass. No. 61588-
da £48,12
da £48,12
# 042
MPN: 10261160
GUARNIZIONE
da £0,71
da £0,71
# 043
MPN: 225148
INNESTO RAPIDO FEMMINA
-Fornito anche con differenziale completo-
da £41,65
da £41,65
Questa parte sostituisce il numero di parte 210469 - e 2 altro. Fare clic per visualizzare i dettagli
# 044
MPN: 225149
INNESTO RAPIDO FEMMINA
-Fornito anche con differenziale completo-
da £102,33
da £102,33
# 045
MPN: 272161
KIT PER CENTRALINA
-Non per pompa a portata maggiorata- -Composto da staffa, tubo da serbatoio e collare- -Vale fino all'Ass. No. 61588-
da £855,57
da £855,57
# 046
MPN: 224398
COMPL. CAVO DI TERRA
da £47,50
da £47,50
-part-diagram-0029.webp "FERRARI F430 COUPE (RHD) CAMBIO - COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F430 COUPE (RHD) INGRANAGGI ALBERO PRIMARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F430 COUPE (RHD) INGRANAGGI ALBERO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F430 COUPE (RHD) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F430 COUPE (RHD) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F430 COUPE (RHD) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F430 COUPE (RHD) COMANDI IDRAULICI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F430 COUPE (RHD) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F430 COUPE (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F430 COUPE (RHD) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F430 COUPE (RHD) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F430 COUPE (RHD) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F430 COUPE (RHD) SCATOLA STERZO IDRAULICO E BOBINA A SERPENTINA DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F430 COUPE (RHD) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F430 COUPE (RHD) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F430 COUPE (RHD) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F430 COUPE (RHD) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI F430 COUPE (RHD) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI F430 COUPE (RHD) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI F430 COUPE (RHD) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI F430 COUPE (RHD) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI F430 COUPE (RHD) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI F430 COUPE (RHD) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI F430 COUPE (RHD) RUOTA DI SCORTA E ATTREZZI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F430 COUPE (RHD) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F430 COUPE (RHD) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F430 COUPE (RHD) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F430 COUPE (RHD) TELAIO - SOTTOGRUPPI ELEMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F430 COUPE (RHD) TETTO - STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F430 COUPE (RHD) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F430 COUPE (RHD) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F430 COUPE (RHD) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F430 COUPE (RHD) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F430 COUPE (RHD) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F430 COUPE (RHD) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F430 COUPE (RHD) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F430 COUPE (RHD) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F430 COUPE (RHD) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F430 COUPE (RHD) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F430 COUPE (RHD) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F430 COUPE (RHD) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F430 COUPE (RHD) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F430 COUPE (RHD) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F430 COUPE (RHD) SEDILE ANTERIORE MANUALE - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F430 COUPE (RHD) SEDILE ELETTRICO - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F430 COUPE (RHD) SEDILE ELETTRICO - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F430 COUPE (RHD) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F430 COUPE (RHD) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F430 COUPE (RHD) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F430 COUPE (RHD) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F430 COUPE (RHD) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F430 COUPE (RHD) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F430 COUPE (RHD) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F430 COUPE (RHD) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F430 COUPE (RHD) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F430 COUPE (RHD) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F430 COUPE (RHD) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F430 COUPE (RHD) ECU ABITACOLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F430 COUPE (RHD) ECU E SENSORI VANO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F430 COUPE (RHD) CENTRALINE ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F430 COUPE (RHD) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F430 COUPE (RHD) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F430 COUPE (RHD) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI F430 COUPE (RHD) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI F430 COUPE (RHD) SISTEMA DI AMPLIFICAZIONE RADIO DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI F430 COUPE (RHD) SISTEMA HI FI BOSE AD ALTA POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI F430 COUPE (RHD) KIT IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI F430 COUPE (RHD) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F430 COUPE (RHD) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F430 COUPE (RHD) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F430 COUPE (RHD) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F430 COUPE (RHD) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F430 COUPE (RHD) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F430 COUPE (RHD) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F430 COUPE (RHD) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F430 COUPE (RHD) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F430 COUPE (RHD) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F430 COUPE (RHD) SISTEMA DI ATTUAZIONE PNEUMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F430 COUPE (RHD) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F430 COUPE (RHD) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F430 COUPE (RHD) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F430 COUPE (RHD) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F430 COUPE (RHD) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F430 COUPE (RHD) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F430 COUPE (RHD) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F430 COUPE (RHD) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F430 COUPE (RHD) IMPIANTO DI SCARICO DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F430 COUPE (RHD) SISTEMA DI LUBRIFICAZIONE - SERBATOIO - SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F430 COUPE (RHD) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
-part-diagram-0020.webp "FERRARI F430 COUPE (RHD) SERBATOIO DI COLLETZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0021.webp "FERRARI F430 COUPE (RHD) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F430 COUPE (RHD) RADIATORI DEL SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F430 COUPE (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F430 COUPE (RHD) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F430 COUPE (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F430 COUPE (RHD) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F430 COUPE (RHD) F1 COMANDO IDRAULICO CAMBIO E FRIZIONE DIAGRAMMA DELLE PARTI")
