0014 - Presa d'aria

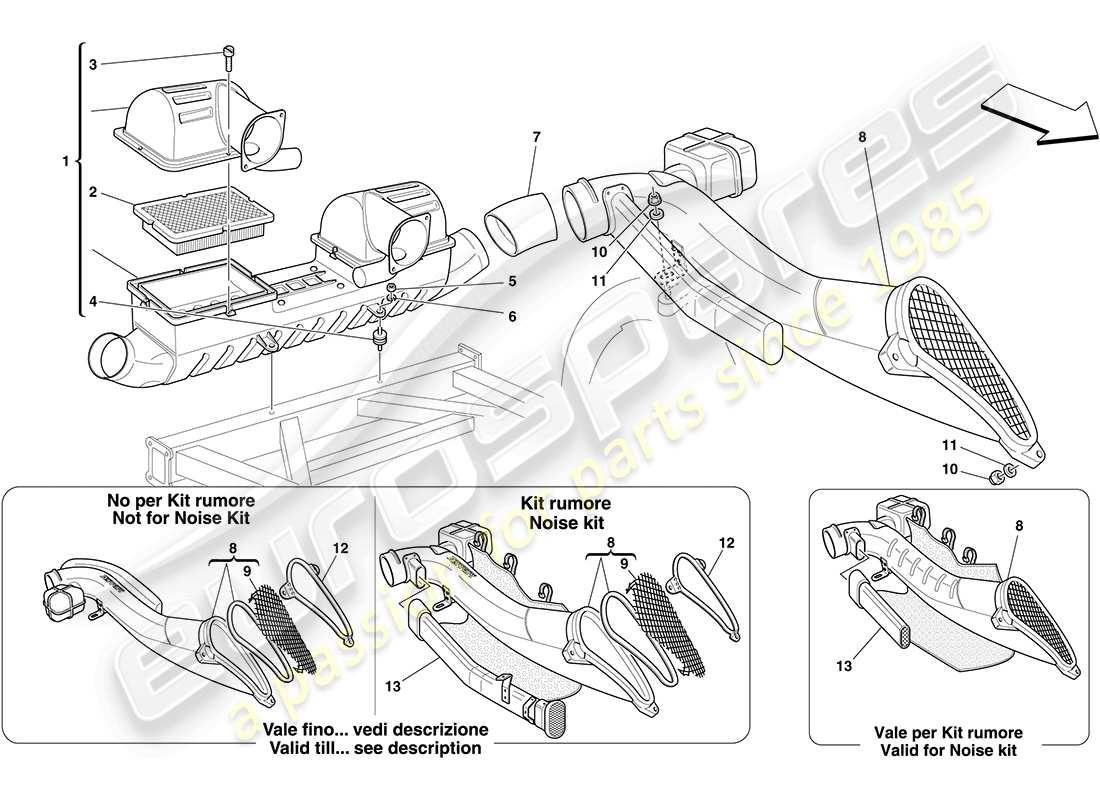

Ferrari F430 Coupe (RHD) AIR INTAKE Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
-
È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella
- Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
#
001
MPN:
191204
SCATOLA FILTRO COMPLETA
-In alluminio-
da
£924,59
da
£924,59
#
001
MPN:
212208
SCATOLA FILTRO COMPLETA
-In carbonio-
da
£3.804,92
da
£3.804,92
#
002
MPN:
191206
FILTRO DELL'ARIA
da
£28,19
da
£28,19
#
003
MPN:
157757
VITE
da
£2,56
da
£2,56
#
004
MPN:
142202
AMMORTIZZATORE DI VIBRAZIONI
da
£14,21
da
£14,21
#
005
MPN:
15896214
NOCE
da
£0,53
da
£0,53
Questa parte sostituisce il numero di parte 15896211
#
006
MPN:
12643724
Rondella
da
£0,51
da
£0,51
Questa parte sostituisce il numero di parte 109684
- e 4 altro. Fare clic per visualizzare i dettagli
#
007
MPN:
207497
MANICA
da
£14,53
da
£14,53
#
008
MPN:
213769
CONDOTTO ARIA DX
-Non applicabile per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
008
MPN:
213771
CONDOTTO ARIA SX
-Non applicabile per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
008
MPN:
223132
CONDOTTO ARIA DX
-Vale per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
008
MPN:
223133
CONDOTTO ARIA SX
-Vale per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
008
MPN:
226054
CONDOTTO ARIA DX
-Non applicabile per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 213769-
da
£151,52
da
£151,52
Questa parte sostituisce il numero di parte 213769
#
008
MPN:
226055
CONDOTTO ARIA SX
-Non applicabile per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 213771-
da
£83,05
da
£83,05
Questa parte sostituisce il numero di parte 213771
- e 1 altro. Fare clic per visualizzare i dettagli
#
008
MPN:
226056
CONDOTTO ARIA DX
-Vale per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 223132-
da
£235,94
da
£235,94
Questa parte sostituisce il numero di parte 223132
#
008
MPN:
226057
CONDOTTO ARIA SX
-Vale per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 223133-
da
£339,95
da
£339,95
Questa parte sostituisce il numero di parte 223133
#
009
MPN:
207496
GRIGLIA COMPLETA
-Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
da
£33,09
da
£33,09
#
010
MPN:
113647
NOCE
da
£0,51
da
£0,51
#
011
MPN:
14496324
Rondella
da
£1,43
da
£1,43
Questa parte sostituisce il codice articolo 14496301 che abbiamo in magazzino
#
012
MPN:
68740600
GUARNIZIONE DX
-Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
da
£55,16
da
£55,16
#
012
MPN:
68740700
GUARNIZIONE SX
-Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
da
£55,16
da
£55,16
#
013
MPN:
224850
TUBO RISONATORE DX
-Vale per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
013
MPN:
224851
TUBO RISONATORE SX
-Vale per kit audio- -Dopo esaurimento sostituire in coppia- -Vale fino all'Ass. No. 67582- -Applicabile fino ad esaurimento-
Superamento
Superamento
#
013
MPN:
229577
TUBO RISONATORE DX
-Vale per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 224850-
da
£141,56
da
£141,56
Questa parte sostituisce il numero di parte 224850
#
013
MPN:
229578
TUBO RISONATORE SX
-Vale per kit audio- -Vale dall'Ass. No. 67583- -Applicabile dopo l'esaurimento di 224851-
da
£141,56
da
£141,56
Questa parte sostituisce il numero di parte 224851
