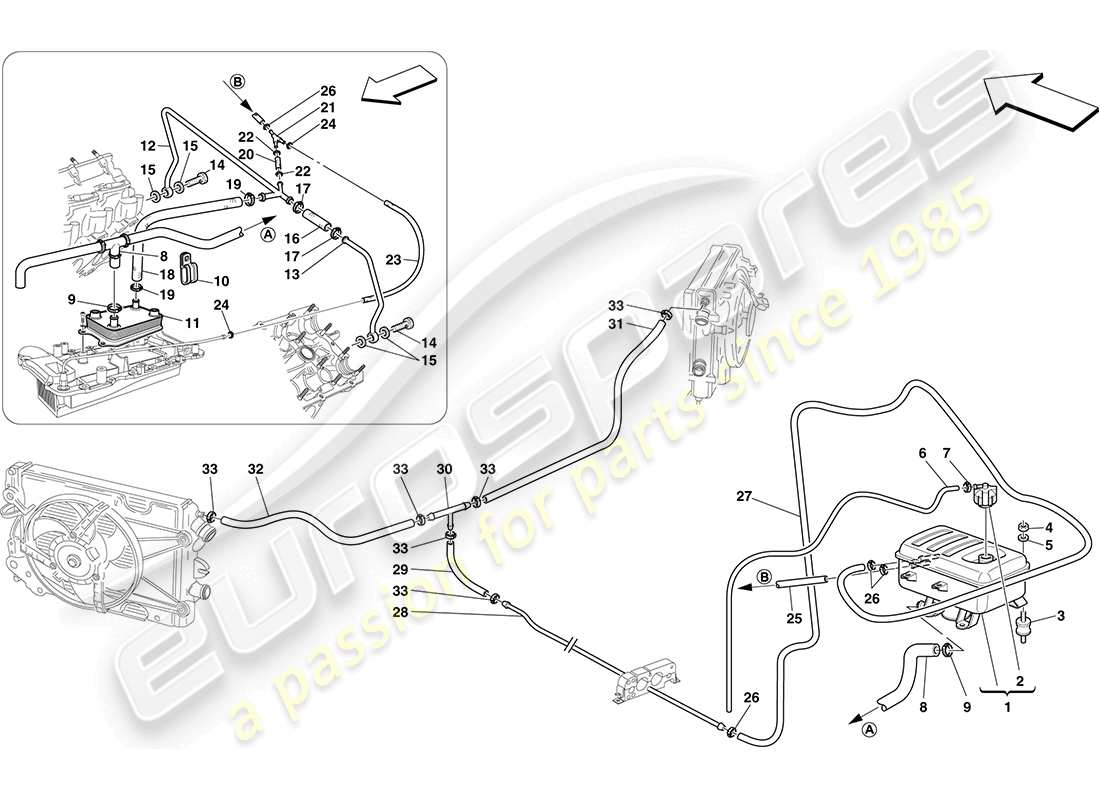

0020 - SERBATOIO DI COLLETZIONE
Ferrari F430 Coupe (Europe) HEADER TANK Diagramma delle parti
Visualizza il diagramma delle parti esplose per trovare la parte che stai cercando
- Puoi riposizionare il diagramma trascinandolo
- È possibile ingrandire e rimpicciolire il diagramma scorrendo, pizzicando o utilizzando ilEpulsanti
- È possibile reimpostare il diagramma utilizzando il comandopulsante
Visualizza tutte le informazioni sui prezzi e sulla disponibilità delle parti nella tabella delle parti A destrasotto
- È possibile fare clic su un hotspot
nello schema delle parti per individuare la parte nella tabella - Puoi utilizzare le opzioni filtro, nella scheda filtro, per nascondere parti non pertinenti alla tua ricerca
Passare da un diagramma di parte all'altro utilizzando il comandoEpulsanti o utilizzare le immagini del diagramma di seguito
Ti consigliamo di visualizzare questa pagina con orientamento orizzontale per la migliore esperienza
Chiave della parte
ST
Parte in magazzino
PS
Disponibile in un set parziale
SS
Sostituzione della parte in stock
PS
Disponibile in un set parziale su ordinazione (In base alla disponibilità)
SO
Parte disponibile su ordinazione (In base alla disponibilità)
PK
Disponibile in un kit di parti
# 001
MPN: 199868
SERBATOIO DI COLLETZIONE COMPLETO
da £178,13
da £178,13
# 002
MPN: 145030
TAPPO SERBATOIO COLLETTORE
da £13,08
da £13,08
# 003
MPN: 142202
AMMORTIZZATORE DI VIBRAZIONI
da £14,62
da £14,62
# 004
MPN: 15896214
NOCE
da £0,53
da £0,53
Questa parte sostituisce il numero di parte 15896211
# 005
MPN: 12643724
Rondella
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 109684 - e 4 altro. Fare clic per visualizzare i dettagli
# 006
MPN: 179280
TUBO DI SFIATO
da £105,20
da £105,20
# 007
MPN: 183919
MORSETTO PER COLLARE
da £0,53
da £0,53
# 008
MPN: 214250
TUBO COMPLETO
da £128,62
da £128,62
# 009
MPN: 183126
MORSETTO
da £0,90
da £0,90
# 010
MPN: 10450790
STAFFA CON GUAINA
da £0,47
da £0,47
# 011
MPN: 200161
scambiatore di calore
Superamento
Superamento
# 012
MPN: 206477
TUBO DX
-Non più fornito- -Sostituito da 240327-
Superamento
Superamento
# 012
MPN: 240327
TUBO DX
da £59,47
da £59,47
Questa parte sostituisce il numero di parte 206477
# 013
MPN: 206482
TUBO SX
-Non più fornito- -Sostituito da 240329-
Superamento
Superamento
# 013
MPN: 240329
TUBO SX
da £32,94
da £32,94
Questa parte sostituisce il numero di parte 206482
# 014
MPN: 203787
BOCCHETTONE
da £4,71
da £4,71
# 015
MPN: 10259960
GUARNIZIONE
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 95017
# 016
MPN: 210726
MANICA
-Non più fornito- -Sostituito da 235080-
Superamento
Superamento
Questa parte sostituisce il numero di parte 203784
# 016
MPN: 235080
MANICA
da £35,35
da £35,35
Questa parte sostituisce il numero di parte 210726 - e 1 altro. Fare clic per visualizzare i dettagli
# 017
MPN: 13433370
COLLARE PER RACCORDO TUBO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 247921
# 017
MPN: 164015
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 247921-
Superamento
Superamento
Questa parte sostituisce il numero di parte 12181290
# 017
MPN: 178053
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 164015-
da £0,70
da £0,70
# 017
MPN: 247921
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 13433370-
Superamento
Superamento
# 018
MPN: 209425
TUBO IN GOMMA
-Non più fornito- -Sostituito da 242641-
Superamento
Superamento
# 018
MPN: 242641
TUBO IN GOMMA
Superamento
Superamento
Questa parte sostituisce il numero di parte 209425
# 019
MPN: 13433370
COLLARE PER RACCORDO TUBO
da £0,47
da £0,47
Questa parte sostituisce il numero di parte 247921
# 019
MPN: 164015
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 247921-
Superamento
Superamento
Questa parte sostituisce il numero di parte 12181290
# 019
MPN: 178053
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 164015-
da £0,70
da £0,70
# 019
MPN: 247921
COLLARE PER RACCORDO TUBO
-Non più fornito- -Sostituito da 13433370-
Superamento
Superamento
# 020
MPN: 212794
TUBO IN GOMMA
-Non più fornito- -Sostituito da 220936-
Superamento
Superamento
# 020
MPN: 220936
TUBO IN GOMMA
da £53,37
da £53,37
Questa parte sostituisce il numero di parte 207212 - e 1 altro. Fare clic per visualizzare i dettagli
# 021
MPN: 201440
CONNETTORE MULTIPLO
da £61,59
da £61,59
# 022
MPN: 177995
MORSETTO
da £0,59
da £0,59
# 023
MPN: 207211
TUBO DALLO SCAMBIATORE DI CALORE
-Non più fornito- -Sostituito da 220935-
Superamento
Superamento
# 023
MPN: 220935
TUBO DALLO SCAMBIATORE DI CALORE
da £8,46
da £8,46
Questa parte sostituisce il numero di parte 207211
# 024
MPN: 177995
MORSETTO
da £0,59
da £0,59
# 025
MPN: 207212
TUBO IN GOMMA
-Non più fornito- -Sostituito da 220936-
Superamento
Superamento
# 025
MPN: 220936
TUBO IN GOMMA
da £53,37
da £53,37
Questa parte sostituisce il numero di parte 207212 - e 1 altro. Fare clic per visualizzare i dettagli
# 026
MPN: 177995
MORSETTO
da £0,59
da £0,59
# 027
MPN: 211667
TUBO IN GOMMA DA SERBATOIO COLLETTORE A SOTTOSCOCCA
-Valido fino ad esaurimento-
Superamento
Superamento
# 027
MPN: 229968
TUBO IN GOMMA DA SERBATOIO COLLETTORE A SOTTOSCOCCA
-Applicabile dopo l'esaurimento di 211667-
Superamento
Superamento
Questa parte sostituisce il numero di parte 211667
# 028
MPN: 209401
TUBO SOTTOSCOCCA
da £70,04
da £70,04
# 029
MPN: 205090
TUBO IN GOMMA
-Valido fino ad esaurimento-
Superamento
Superamento
# 029
MPN: 229986
TUBO IN GOMMA
-Applicabile dopo l'esaurimento di 205090-
da £4,50
da £4,50
Questa parte sostituisce il numero di parte 205090 - e 1 altro. Fare clic per visualizzare i dettagli
# 030
MPN: 181272
UNIONE A TRE VIE
da £33,76
da £33,76
Questa parte sostituisce il numero di parte 176086 - e 1 altro. Fare clic per visualizzare i dettagli
# 031
MPN: 205089
TUBO GOMMA DX
da £5,60
da £5,60
# 032
MPN: 205088
TUBO GOMMA SX
da £8,57
da £8,57
# 033
MPN: 13000190
COLLARE A VITE
da £0,52
da £0,52
Questa parte sostituisce il numero di parte 12178990 - e 1 altro. Fare clic per visualizzare i dettagli
-part-diagram-0021.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0022.webp "FERRARI F430 COUPE (EUROPE) RADIATORI DEL SISTEMA DI RAFFREDDAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0023.webp "FERRARI F430 COUPE (EUROPE) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0024.webp "FERRARI F430 COUPE (EUROPE) FRIZIONE E COMANDI DIAGRAMMA DELLE PARTI")
-part-diagram-0025.webp "FERRARI F430 COUPE (EUROPE) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0026.webp "FERRARI F430 COUPE (EUROPE) PEDALIERA DIAGRAMMA DELLE PARTI")
-part-diagram-0027.webp "FERRARI F430 COUPE (EUROPE) F1 COMANDO IDRAULICO CAMBIO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0028.webp "FERRARI F430 COUPE (EUROPE) UNITÀ DI POTENZA E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0029.webp "FERRARI F430 COUPE (EUROPE) CAMBIO - COPERTURE DIAGRAMMA DELLE PARTI")
-part-diagram-0030.webp "FERRARI F430 COUPE (EUROPE) INGRANAGGI ALBERO PRIMARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0031.webp "FERRARI F430 COUPE (EUROPE) INGRANAGGI ALBERO SECONDARIO DIAGRAMMA DELLE PARTI")
-part-diagram-0032.webp "FERRARI F430 COUPE (EUROPE) COMANDI INTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0033.webp "FERRARI F430 COUPE (EUROPE) COMANDI ESTERNI DEL CAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0034.webp "FERRARI F430 COUPE (EUROPE) DIFFERENZIALE E SEMIASSE DIAGRAMMA DELLE PARTI")
-part-diagram-0035.webp "FERRARI F430 COUPE (EUROPE) COMANDI IDRAULICI FRENO E FRIZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0036.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI SERVOSTERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0037.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0038.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI FRENAGGIO DIAGRAMMA DELLE PARTI")
-part-diagram-0039.webp "FERRARI F430 COUPE (EUROPE) PINZE FRENO ANTERIORE E POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0040.webp "FERRARI F430 COUPE (EUROPE) COMANDO DEL FRENO DI STAZIONAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0041.webp "FERRARI F430 COUPE (EUROPE) SCATOLA STERZO IDRAULICO E BOBINA A SERPENTINA DIAGRAMMA DELLE PARTI")
-part-diagram-0042.webp "FERRARI F430 COUPE (EUROPE) CONTROLLO DELLO STERZO DIAGRAMMA DELLE PARTI")
-part-diagram-0043.webp "FERRARI F430 COUPE (EUROPE) POMPA DEL SERVOSTERZO E SERBATOIO DIAGRAMMA DELLE PARTI")
-part-diagram-0044.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE ANTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0045.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE ANTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0046.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE POSTERIORE: AMMORTIZZATORE E DISCO FRENO DIAGRAMMA DELLE PARTI")
-part-diagram-0047.webp "FERRARI F430 COUPE (EUROPE) SOSPENSIONE POSTERIORE - BRACCI DIAGRAMMA DELLE PARTI")
-part-diagram-0048.webp "FERRARI F430 COUPE (EUROPE) RUOTE DIAGRAMMA DELLE PARTI")
-part-diagram-0049.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI MONITORAGGIO DELLA PRESSIONE DEI PNEUMATICI DIAGRAMMA DELLE PARTI")
-part-diagram-0050.webp "FERRARI F430 COUPE (EUROPE) BATTERIA DIAGRAMMA DELLE PARTI")
-part-diagram-0051.webp "FERRARI F430 COUPE (EUROPE) ALTERNATORE - MOTORINO DI AVVIAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0052.webp "FERRARI F430 COUPE (EUROPE) COMPRESSORE DEL SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0053.webp "FERRARI F430 COUPE (EUROPE) ATTREZZI E ACCESSORI FORNITI CON IL VEICOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0054.webp "FERRARI F430 COUPE (EUROPE) DOCUMENTAZIONE E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0055.webp "FERRARI F430 COUPE (EUROPE) RUOTA DI SCORTA E ATTREZZI DIAGRAMMA DELLE PARTI")
-part-diagram-0100.webp "FERRARI F430 COUPE (EUROPE) SCOCCA - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0101.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA ANTERIORE COMPLETA E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0102.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA, ELEMENTI ANTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0103.webp "FERRARI F430 COUPE (EUROPE) ELEMENTI CENTRALI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0104.webp "FERRARI F430 COUPE (EUROPE) TELAIO - STRUTTURA, ELEMENTI POSTERIORI E PANNELLI DIAGRAMMA DELLE PARTI")
-part-diagram-0105.webp "FERRARI F430 COUPE (EUROPE) TELAIO - SOTTOGRUPPI ELEMENTO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0106.webp "FERRARI F430 COUPE (EUROPE) TETTO - STRUTTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0107.webp "FERRARI F430 COUPE (EUROPE) SOTTOCORPONE E TIMONE PIATTI DIAGRAMMA DELLE PARTI")
-part-diagram-0108.webp "FERRARI F430 COUPE (EUROPE) ISOLAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0109.webp "FERRARI F430 COUPE (EUROPE) TAPPETINI ABITACOLO DIAGRAMMA DELLE PARTI")
-part-diagram-0110.webp "FERRARI F430 COUPE (EUROPE) RIVESTIMENTO VANO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0111.webp "FERRARI F430 COUPE (EUROPE) RIVESTIMENTI DEL PIENO E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0112.webp "FERRARI F430 COUPE (EUROPE) COPERCHIO ANTERIORE E MECCANISMO DI APERTURA DIAGRAMMA DELLE PARTI")
-part-diagram-0113.webp "FERRARI F430 COUPE (EUROPE) COPERCHIO VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0114.webp "FERRARI F430 COUPE (EUROPE) MECCANISMI DI APERTURA COPERCHIO VANO MOTORE E SPORTELLO CARBURANTE DIAGRAMMA DELLE PARTI")
-part-diagram-0115.webp "FERRARI F430 COUPE (EUROPE) PORTE - SOTTOSTRUTTURA E RIVESTIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0116.webp "FERRARI F430 COUPE (EUROPE) ANTE - MECCANISMO DI APERTURA E CERNIERE DIAGRAMMA DELLE PARTI")
-part-diagram-0117.webp "FERRARI F430 COUPE (EUROPE) PORTE - ALZACRISTALLI ELETTRICI E SPECCHIO RETROVISORE DIAGRAMMA DELLE PARTI")
-part-diagram-0118.webp "FERRARI F430 COUPE (EUROPE) PARAURTI ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0119.webp "FERRARI F430 COUPE (EUROPE) PARAURTI POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0120.webp "FERRARI F430 COUPE (EUROPE) SCHERMI, FINESTRE E GUARNIZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0121.webp "FERRARI F430 COUPE (EUROPE) SEDILE ANTERIORE MANUALE - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0122.webp "FERRARI F430 COUPE (EUROPE) SEDILE ELETTRICO - CINTURE DI SICUREZZA DIAGRAMMA DELLE PARTI")
-part-diagram-0123.webp "FERRARI F430 COUPE (EUROPE) SEDILE ELETTRICO - GUIDE E MECCANISMI DI REGOLAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0124.webp "FERRARI F430 COUPE (EUROPE) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0125.webp "FERRARI F430 COUPE (EUROPE) CINTURA DI SICUREZZA CON ROLLBAR DA CORSA A SEAT-4 PUNTI DIAGRAMMA DELLE PARTI")
-part-diagram-0126.webp "FERRARI F430 COUPE (EUROPE) TUNNEL - SOTTOSTRUTTURA E ACCESSORI DIAGRAMMA DELLE PARTI")
-part-diagram-0127.webp "FERRARI F430 COUPE (EUROPE) PANNELLO DI CONTROLLO DIAGRAMMA DELLE PARTI")
-part-diagram-0128.webp "FERRARI F430 COUPE (EUROPE) VANO PORTAOGGETTI DIAGRAMMA DELLE PARTI")
-part-diagram-0129.webp "FERRARI F430 COUPE (EUROPE) AIRBAG DIAGRAMMA DELLE PARTI")
-part-diagram-0130.webp "FERRARI F430 COUPE (EUROPE) STRUMENTAZIONE CRUSCOTTO E TUNNEL DIAGRAMMA DELLE PARTI")
-part-diagram-0131.webp "FERRARI F430 COUPE (EUROPE) FARI E FANALI POSTERIORI DIAGRAMMA DELLE PARTI")
-part-diagram-0132.webp "FERRARI F430 COUPE (EUROPE) SCUDI - RIVESTIMENTO ESTERNO DIAGRAMMA DELLE PARTI")
-part-diagram-0133.webp "FERRARI F430 COUPE (EUROPE) TERGICRISTALLO, RONDELLA E CLACSON DIAGRAMMA DELLE PARTI")
-part-diagram-0134.webp "FERRARI F430 COUPE (EUROPE) SISTEMA ELETTRICO DIAGRAMMA DELLE PARTI")
-part-diagram-0135.webp "FERRARI F430 COUPE (EUROPE) ECU ABITACOLO ANTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0136.webp "FERRARI F430 COUPE (EUROPE) ECU E SENSORI VANO ANTERIORE E VANO MOTORE DIAGRAMMA DELLE PARTI")
-part-diagram-0137.webp "FERRARI F430 COUPE (EUROPE) CENTRALINE ABITACOLO POSTERIORE DIAGRAMMA DELLE PARTI")
-part-diagram-0138.webp "FERRARI F430 COUPE (EUROPE) ECU E DISPOSITIVI DEL SISTEMA ANTIFURTO DIAGRAMMA DELLE PARTI")
-part-diagram-0139.webp "FERRARI F430 COUPE (EUROPE) UNITÀ EVAPORATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0140.webp "FERRARI F430 COUPE (EUROPE) SISTEMA AC DIAGRAMMA DELLE PARTI")
-part-diagram-0141.webp "FERRARI F430 COUPE (EUROPE) IMPIANTO HI-FI DIAGRAMMA DELLE PARTI")
-part-diagram-0142.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI AMPLIFICAZIONE RADIO DIAGRAMMA DELLE PARTI")
-part-diagram-0143.webp "FERRARI F430 COUPE (EUROPE) SISTEMA HI FI BOSE AD ALTA POTENZA DIAGRAMMA DELLE PARTI")
-part-diagram-0144.webp "FERRARI F430 COUPE (EUROPE) KIT IMMOBILIZZATORE DIAGRAMMA DELLE PARTI")
-part-diagram-0145.webp "FERRARI F430 COUPE (EUROPE) ETICHETTE E PLACCHE ADESIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0999.webp "FERRARI F430 COUPE (EUROPE) CODICI COLORE DIAGRAMMA DELLE PARTI")
-part-diagram-0000.webp "FERRARI F430 COUPE (EUROPE) UNITÀ DI ASSEMBLAGGIO DI RICAMBIO DIAGRAMMA DELLE PARTI")
-part-diagram-0001.webp "FERRARI F430 COUPE (EUROPE) BASAMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0002.webp "FERRARI F430 COUPE (EUROPE) ALBERO MOTORE - BIELLE E PISTONI DIAGRAMMA DELLE PARTI")
-part-diagram-0003.webp "FERRARI F430 COUPE (EUROPE) TESTA CILINDRO DESTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0004.webp "FERRARI F430 COUPE (EUROPE) TESTA CILINDRO SINISTRA DIAGRAMMA DELLE PARTI")
-part-diagram-0005.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI DISTRIBUZIONE - PUNTERIE DIAGRAMMA DELLE PARTI")
-part-diagram-0006.webp "FERRARI F430 COUPE (EUROPE) DISTRIBUZIONE - GUIDA DIAGRAMMA DELLE PARTI")
-part-diagram-0007.webp "FERRARI F430 COUPE (EUROPE) SISTEMA INIEZIONE - ACCENSIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0008.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI ATTUAZIONE PNEUMATICA DIAGRAMMA DELLE PARTI")
-part-diagram-0009.webp "FERRARI F430 COUPE (EUROPE) POMPE E TUBI DEL SISTEMA DI ALIMENTAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0010.webp "FERRARI F430 COUPE (EUROPE) SERBATOI CARBURANTE E BOCCHETTONE DI RIEMPIMENTO DIAGRAMMA DELLE PARTI")
-part-diagram-0011.webp "FERRARI F430 COUPE (EUROPE) SERBATOI CARBURANTE - FISSAGGI E PROTEZIONI DIAGRAMMA DELLE PARTI")
-part-diagram-0012.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI CONTROLLO EMISSIONI EVAPORATIVE DIAGRAMMA DELLE PARTI")
-part-diagram-0013.webp "FERRARI F430 COUPE (EUROPE) COLLETTORE DI ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0014.webp "FERRARI F430 COUPE (EUROPE) PRESA D'ARIA DIAGRAMMA DELLE PARTI")
-part-diagram-0015.webp "FERRARI F430 COUPE (EUROPE) COPERTURA COLLETTORE ASPIRAZIONE DIAGRAMMA DELLE PARTI")
-part-diagram-0016.webp "FERRARI F430 COUPE (EUROPE) PEDALE ACCELERATORE ELETTRONICO DIAGRAMMA DELLE PARTI")
-part-diagram-0017.webp "FERRARI F430 COUPE (EUROPE) IMPIANTO DI SCARICO DA CORSA DIAGRAMMA DELLE PARTI")
-part-diagram-0018.webp "FERRARI F430 COUPE (EUROPE) SISTEMA DI LUBRIFICAZIONE - SERBATOIO - SCAMBIATORE DI CALORE DIAGRAMMA DELLE PARTI")
-part-diagram-0019.webp "FERRARI F430 COUPE (EUROPE) POMPA OLIO/ACQUA DIAGRAMMA DELLE PARTI")
